公開番号2025123732
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019367
出願日2024-02-13
発明の名称積層体
出願人鹿島建設株式会社,エスケー化研株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類E04B 1/94 20060101AFI20250818BHJP(建築物)
要約【課題】本発明は、有機質基材に対して、有機質断熱材層を介して、吸熱層、熱発泡層、及び、吸熱層を順に積層した積層体を用いることにより、厚みを薄く、かつ、軽量化でき、作業性、安全性に優れ、有機質基材に耐火性を付与できる積層体を提供することにある。
【解決手段】本発明は、有機質基材の被覆に用いる積層体であって、前記有機質基材に対して、有機質断熱材層、吸熱層、熱発泡層、及び、吸熱層の順に積層される積層体に関する。

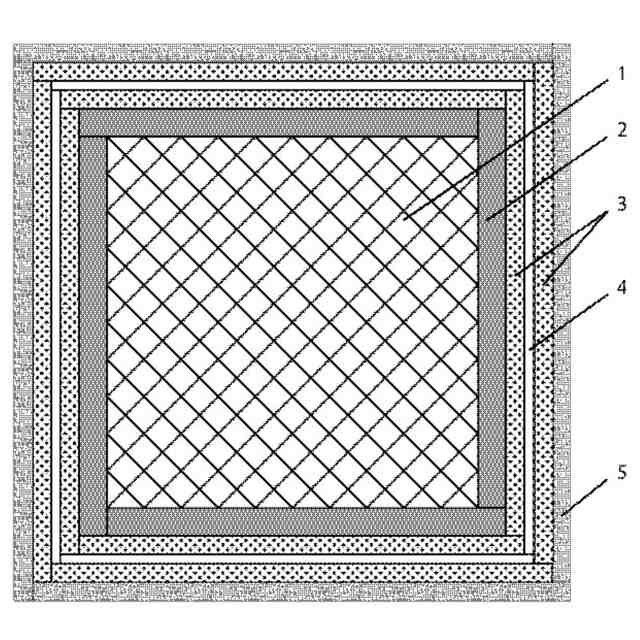

【選択図】図1
特許請求の範囲【請求項１】
有機質基材の被覆に用いる積層体であって、
前記有機質基材に対して、有機質断熱材層、吸熱層、熱発泡層、及び、吸熱層の順に積層される積層体。
続きを表示（約 230 文字）【請求項２】
前記積層体の厚みが、６０ｍｍ以下である請求項１に記載の積層体。
【請求項３】
前記積層体の単位面積当たりの質量が、３０ｋｇ／ｍ
２
以下である請求項１に記載の積層体。
【請求項４】
前記有機質基材が、木質基材、及び／又は、プラスチック基材である請求項１に記載の積層体。
【請求項５】
前記有機質基材の形状が、平板、又は、角柱である請求項１～４のいずれか１項に記載の積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、新規な積層体に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、建築物の構造躯体（柱、梁、床、基礎）、及び、トンネル、橋梁などの土木構造物には、コンクリートが幅広く利用されている。
【０００３】
このようなコンクリート構造物は、一般的に耐用年数は５０年程度といわれているが、地震などの災害により、早く損傷・劣化してしまう場合がある。また、コンクリートはそれ自体の質量が大きいため、災害時における人的被害の要因になることが懸念されている。
【０００４】
コンクリートの代替品として、木質基材、プラスチック基材等の有機質基材が、各種構造物に利用されている。特に、ＣＬＴ（ＣｒｏｓｓＬａｍｉｎａｔｅｄＴｉｍｂｅｒ）等の木質基材や、繊維強化プラスチック基材等は、優れた比強度を有することから各種構造部への利用が注目されている。
【０００５】
但し、有機質基材は、高温に晒されると、燃焼、変形、強度低下等が生じやすい性質を有する。そのため、災害時などに発生する火災に対して、耐火性が求められる。
【０００６】
例えば、建築物の構造躯体に有機質基材が使用されていると、火災が発生した際にその熱により、有機質基材が燃焼または変形し、強度が著しく低下し、建築物が崩壊するおそれがある。
【０００７】
特許文献１では、木質材料に、石膏ボード、パネル断熱材（フェノールフォーム等）、及び、不燃材（ケイ酸カルシウム板等）の積層体を使用することによって、木質材料の耐火性向上を図っている。
【先行技術文献】
【特許文献】
【０００８】
特開２０１９－１５０３８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、特許文献１において、具体的に開示されている積層体は、全体の厚みが厚く、厚みの大半を占める石膏ボードやケイ酸カルシウム板等の無機質不燃材は、比重が大きいため、前記積層体は、単位面積当たりの質量が重く、運搬・施工時における作業性・施工性に劣り、事故を誘発する恐れがあり、使用する基材間の負荷も大きく、問題を有している。また、積層体の厚みが厚いことにより、柱や壁に使用した場合、室容積を圧迫する恐れがある。さらに、床板に使用した場合、より階高を狭めることに繋がり、設備計画を妨げる恐れがある。
【００１０】
従って、本発明が解決しようとする課題は、厚みを薄く、かつ、軽量化でき、作業性、安全性に優れ、有機質基材に耐火性を付与できる積層体を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
