公開番号2025122421
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017885
出願日2024-02-08
発明の名称防水パン
出願人株式会社タブチ
代理人弁理士法人藤本パートナーズ
主分類E03C 1/20 20060101AFI20250814BHJP(上水;下水)
要約【課題】見栄えの良い防水パンを提供する。

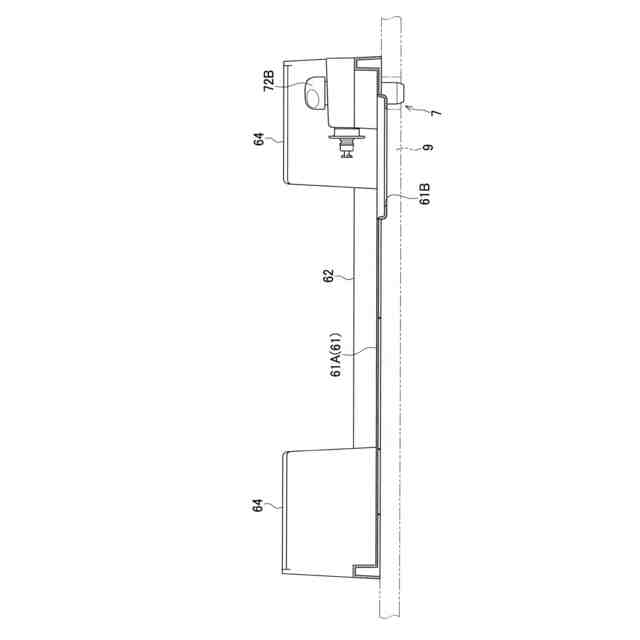

【解決手段】床面上に設置される底部61を有し、前後方向及び左右方向に広がる矩形状の基体63及び該基体63の四隅に配置される載置台64を備えるパン本体6と、前記基体63から高さ方向に突設される給水栓7と、を備え、前記給水栓7を覆うカバー8を設けた、防水パン。前記給水栓7の開閉を行うハンドル72Bが、前記カバー8の外面から外側へ突出している
【選択図】図1
特許請求の範囲【請求項１】
床面上に設置される底部を有し、前後方向及び左右方向に広がる矩形状の基体及び該基体の四隅に配置される載置台を備えるパン本体と、
前記基体から高さ方向に突設される給水栓と、を備え、

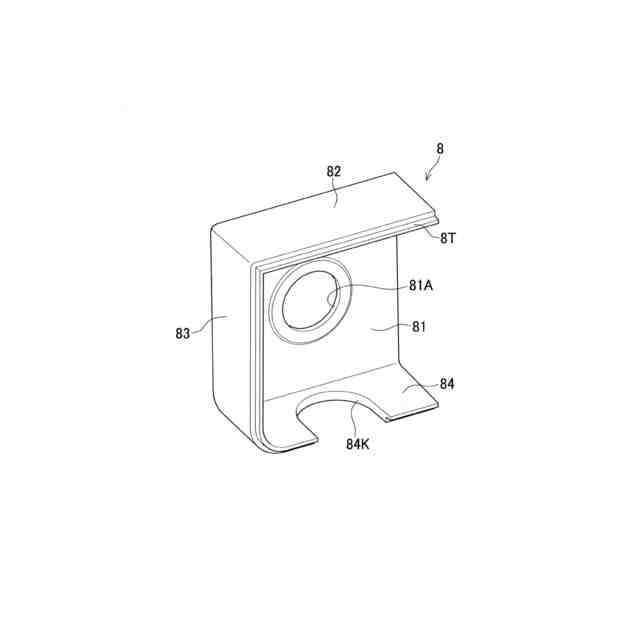

前記給水栓を覆うカバーを設けた、防水パン。
続きを表示（約 240 文字）【請求項２】

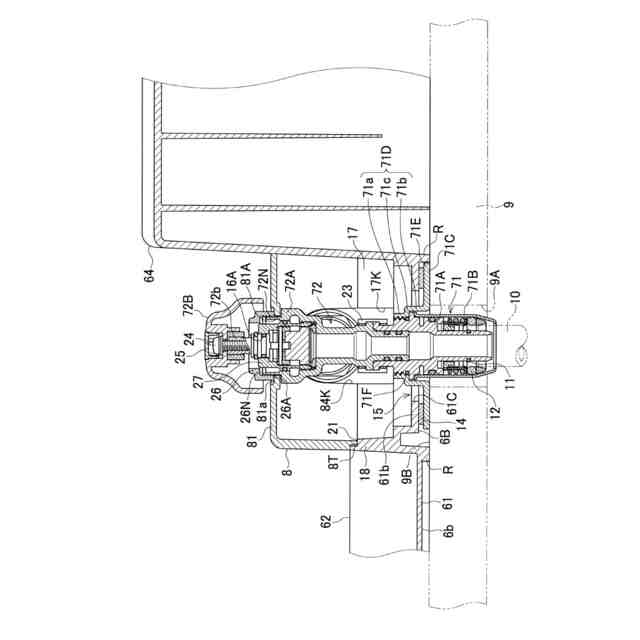

前記給水栓の開閉を行うハンドルが、前記カバーの外面から外側へ突出している、請求項１に記載の防水パン。
【請求項３】

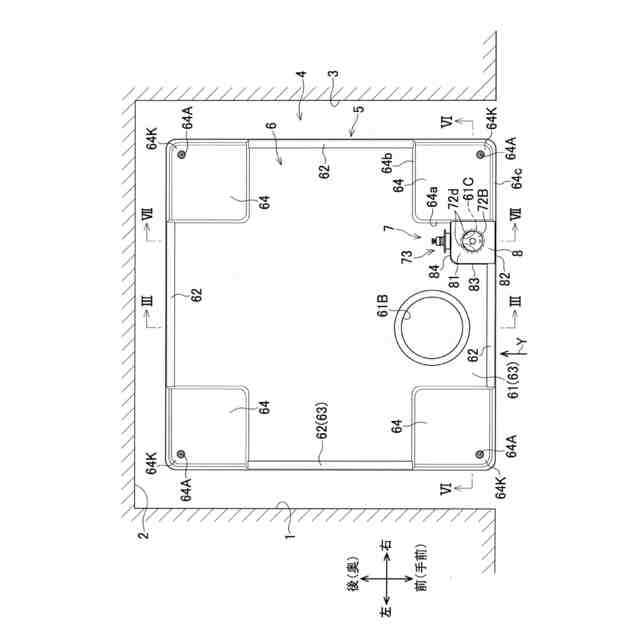

前記基体には、排水口が形成され、前記左右方向で隣り合う前記載置台の間に前記排水口と前記給水栓及び前記カバーとが左右方向で並んでいる、請求項１に記載の防水パン。
【請求項４】

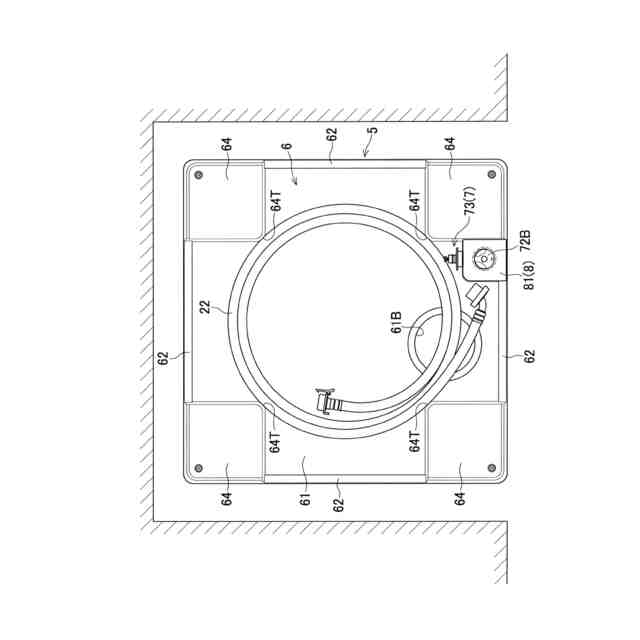

前記パン本体の中央部に、前記給水栓の給水口部に接続するための給水ホースを巻いた状態で横向きに収納可能である、請求項１に記載の防水パン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば洗濯機を設置するための防水パンに関する。
続きを表示（約 870 文字）【背景技術】
【０００２】
従来から、洗面所や脱衣所等の床面上に防水パンが設置され、その防水パン上に洗濯機が設置されている。
【０００３】

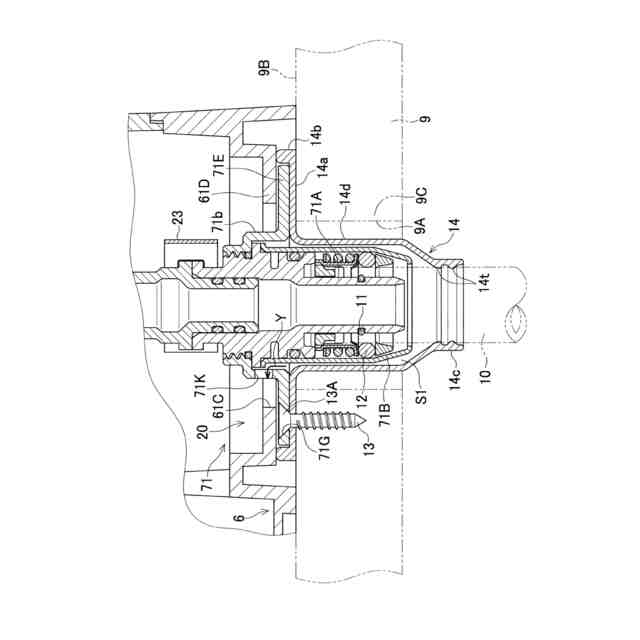

前記洗濯機への給水は、給水管を床下から床面上まで引き上げて防水パンに備える給水栓に接続し、その給水栓に洗濯機へ水を供給するための洗濯機用の給水ホースを接続することにより可能となる。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３２３０８４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前記防水パンに備える給水栓は、防水パンの床面板に上方へ突出するように設けられている。その給水栓が、むき出し状態になっているため、見栄えが悪く、改善の余地があった。
【０００６】
本発明は前述の状況に鑑み、解決しようとするところは、見栄えの良い防水パンを提供するものである。
【課題を解決するための手段】
【０００７】
本発明の防水パンは、前述の課題解決のために、床面上に設置される底部を有し、前後方向及び左右方向に広がる矩形状の基体及び該基体の四隅に配置される載置台を備えるパン本体と、前記基体から高さ方向に突設される給水栓と、を備え、前記給水栓を覆うカバーを設けている。
【０００８】
本発明によれば、基体から高さ方向に突設される給水栓を、カバーで覆うことによって、給水栓がむき出しになることがなく、見栄えが良くなる。
【０００９】
又、本発明の防水パンは、前記給水栓の開閉を行うハンドルが、前記カバーの外面から外側へ突出していてもよい。
【００１０】
上記のように、給水栓の開閉を行うハンドルが、カバーの外面から外側へ突出していれば、カバーを取り外すことなく、カバーの外面から外側へ突出しているハンドルを操作して給水栓の開閉を迅速に行うことができる。
（【００１１】以降は省略されています）
