公開番号2025115282
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009754
出願日2024-01-25
発明の名称電子写真感光体、プロセスカートリッジ及び画像形成装置
出願人富士フイルムビジネスイノベーション株式会社
代理人弁理士法人太陽国際特許事務所
主分類G03G 5/05 20060101AFI20250730BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】耐摩耗性に優れ且つフィルミングが発生しにくい電子写真感光体を提供すること。
【解決手段】電子写真感光体は、導電性基体と、電荷発生層及び電荷輸送層を有する積層型感光層とを備え、電荷輸送層が、電荷輸送材料と、式(1)で表されるビフェニルを含む構成単位を有する、ポリエステル樹脂及びポリカーボネート樹脂の少なくとも一方とを含有し、電荷輸送層の酸価が2mgKOH/g以下である。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025115282000067.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">24</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">64</com:WidthMeasure> </com:Image>
【選択図】なし
特許請求の範囲【請求項１】
導電性基体と、前記導電性基体上に配置された、電荷発生層及び電荷輸送層を有する積層型感光層と、を備え、
前記電荷輸送層が、電荷輸送材料と、下記の式（１）で表されるビフェニルを含む構成単位を有する、ポリエステル樹脂及びポリカーボネート樹脂の少なくとも一方と、を含有し、
前記電荷輸送層の酸価が２ｍｇＫＯＨ／ｇ以下である、
電子写真感光体。
JPEG
24
64

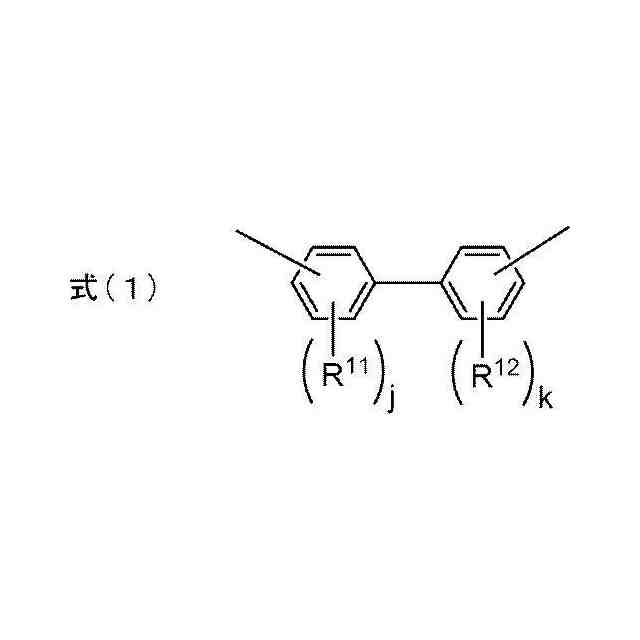

式（１）において、ｊは０以上４以下の整数であり、ｊ個のＲ
１１
はそれぞれ独立にメチル基又はエチル基であり、ｋは０以上４以下の整数であり、ｋ個のＲ
１２
はそれぞれ独立にメチル基又はエチル基である。
続きを表示（約 2,400 文字）【請求項２】
前記電荷輸送層に占める前記電荷輸送材料の質量割合が３０質量％以上５０質量％以下である、請求項１に記載の電子写真感光体。
【請求項３】
前記ポリエステル樹脂が、下記の式（１－Ａ）で表されるジカルボン酸単位（１－Ａ）及び式（１－Ｂ）で表されるジオール単位（１－Ｂ）の少なくとも一方を有し、
前記ポリカーボネート樹脂が、下記の式（１－Ｃ）で表される構成単位（１－Ｃ）を有する、
請求項１に記載の電子写真感光体。
JPEG
125
133
式（１－Ａ）において、ｊは０以上４以下の整数であり、ｊ個のＲ
１１
はそれぞれ独立にメチル基又はエチル基であり、ｋは０以上４以下の整数であり、ｋ個のＲ
１２
はそれぞれ独立にメチル基又はエチル基であり、Ｌ
Ａ
は単結合又は２価の連結基であり、Ａｒ
Ａ
は置換基を有していてもよい芳香環であり、ｎ
Ａ
は０、１又は２である。

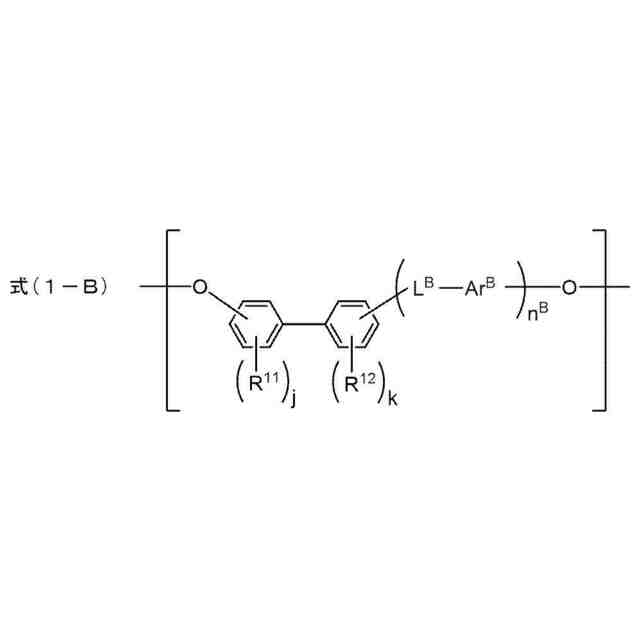

式（１－Ｂ）において、ｊは０以上４以下の整数であり、ｊ個のＲ
１１
はそれぞれ独立にメチル基又はエチル基であり、ｋは０以上４以下の整数であり、ｋ個のＲ
１２
はそれぞれ独立にメチル基又はエチル基であり、Ｌ
Ｂ
は単結合又は２価の連結基であり、Ａｒ
Ｂ
は置換基を有していてもよい芳香環であり、ｎ
Ｂ
は０、１又は２である。
式（１－Ｃ）において、ｊは０以上４以下の整数であり、ｊ個のＲ
１１
はそれぞれ独立にメチル基又はエチル基であり、ｋは０以上４以下の整数であり、ｋ個のＲ
１２
はそれぞれ独立にメチル基又はエチル基であり、Ｌ
Ｃ
は単結合又は２価の連結基であり、Ａｒ
Ｃ
は置換基を有していてもよい芳香環であり、ｎ
Ｃ
は０、１又は２である。
【請求項４】
導電性基体と、前記導電性基体上に配置された単層型感光層と、を備え、
前記単層型感光層が、電荷輸送材料と、下記の式（１）で表されるビフェニルを含む構成単位を有する、ポリエステル樹脂及びポリカーボネート樹脂の少なくとも一方と、を含有し、
前記単層型感光層の酸価が２ｍｇＫＯＨ／ｇ以下である、
電子写真感光体。
JPEG
24
64
式（１）において、ｊは０以上４以下の整数であり、ｊ個のＲ
１１
はそれぞれ独立にメチル基又はエチル基であり、ｋは０以上４以下の整数であり、ｋ個のＲ
１２
はそれぞれ独立にメチル基又はエチル基である。
【請求項５】
前記単層型感光層に占める前記電荷輸送材料の質量割合が４０質量％以上６０質量％以下である、請求項４に記載の電子写真感光体。
【請求項６】
前記ポリエステル樹脂が、下記の式（１－Ａ）で表されるジカルボン酸単位（１－Ａ）及び式（１－Ｂ）で表されるジオール単位（１－Ｂ）の少なくとも一方を有し、
前記ポリカーボネート樹脂が、下記の式（１－Ｃ）で表される構成単位（１－Ｃ）を有する、
請求項４に記載の電子写真感光体。
JPEG
125
133
式（１－Ａ）において、ｊは０以上４以下の整数であり、ｊ個のＲ
１１
はそれぞれ独立にメチル基又はエチル基であり、ｋは０以上４以下の整数であり、ｋ個のＲ
１２
はそれぞれ独立にメチル基又はエチル基であり、Ｌ
Ａ
は単結合又は２価の連結基であり、Ａｒ
Ａ
は置換基を有していてもよい芳香環であり、ｎ
Ａ
は０、１又は２である。
式（１－Ｂ）において、ｊは０以上４以下の整数であり、ｊ個のＲ
１１
はそれぞれ独立にメチル基又はエチル基であり、ｋは０以上４以下の整数であり、ｋ個のＲ
１２
はそれぞれ独立にメチル基又はエチル基であり、Ｌ
Ｂ
は単結合又は２価の連結基であり、Ａｒ
Ｂ
は置換基を有していてもよい芳香環であり、ｎ
Ｂ
は０、１又は２である。
式（１－Ｃ）において、ｊは０以上４以下の整数であり、ｊ個のＲ
１１
はそれぞれ独立にメチル基又はエチル基であり、ｋは０以上４以下の整数であり、ｋ個のＲ
１２
はそれぞれ独立にメチル基又はエチル基であり、Ｌ
Ｃ
は単結合又は２価の連結基であり、Ａｒ
Ｃ
は置換基を有していてもよい芳香環であり、ｎ
Ｃ
は０、１又は２である。
【請求項７】
請求項１～請求項６のいずれか１項に記載の電子写真感光体を備え、
画像形成装置に着脱するプロセスカートリッジ。
【請求項８】
請求項１～請求項６のいずれか１項に記載の電子写真感光体と、
前記電子写真感光体の表面を帯電する帯電装置と、
帯電した前記電子写真感光体の表面に静電潜像を形成する静電潜像形成装置と、
トナーを含む現像剤により、前記電子写真感光体の表面に形成された静電潜像を現像してトナー像を形成する現像装置と、
前記トナー像を記録媒体の表面に転写する転写装置と、
を備える画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子写真感光体、プロセスカートリッジ及び画像形成装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、導電性支持体上に少なくとも感光層を有する電子写真感光体において、感光層が、カルボン酸末端値が１００μ当量／ｇ以上５００μ当量／ｇ以下であるポリアリレート樹脂及びトリフェニルアミン化合物を含有する電子写真感光体が開示されている。
【０００３】
特許文献２には、導電性基体と、電荷発生層及び電荷輸送層を有する積層型感光層とを備え、電荷輸送層が、電荷輸送材料と、芳香環を有する構成単位を有するポリエステル樹脂及び芳香環を有する構成単位を有するポリカーボネート樹脂の少なくとも一方と、所定の化学式で表され融点が４０℃以上である化合物とを含有する電子写真感光体が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２０９２２１号公報
特開２０２３－１２１５５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、耐摩耗性に優れ且つフィルミングが発生しにくい電子写真感光体を提供することを課題とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するための具体的手段には、下記の態様が含まれる。各式は、後述する同じ番号の式と同一である。
【０００７】
＜１＞
導電性基体と、前記導電性基体上に配置された、電荷発生層及び電荷輸送層を有する積層型感光層と、を備え、
前記電荷輸送層が、電荷輸送材料と、式（１）で表されるビフェニルを含む構成単位を有する、ポリエステル樹脂及びポリカーボネート樹脂の少なくとも一方と、を含有し、
前記電荷輸送層の酸価が２ｍｇＫＯＨ／ｇ以下である、
電子写真感光体。
＜２＞
前記電荷輸送層に占める前記電荷輸送材料の質量割合が３０質量％以上５０質量％以下である、＜１＞に記載の電子写真感光体。
＜３＞
前記ポリエステル樹脂が、式（１－Ａ）で表されるジカルボン酸単位（１－Ａ）及び式（１－Ｂ）で表されるジオール単位（１－Ｂ）の少なくとも一方を有し、
前記ポリカーボネート樹脂が、式（１－Ｃ）で表される構成単位（１－Ｃ）を有する、
＜１＞又は＜２＞に記載の電子写真感光体。
＜４＞
導電性基体と、前記導電性基体上に配置された単層型感光層と、を備え、
前記単層型感光層が、電荷輸送材料と、下記の式（１）で表されるビフェニルを含む構成単位を有する、ポリエステル樹脂及びポリカーボネート樹脂の少なくとも一方と、を含有し、
前記単層型感光層の酸価が２ｍｇＫＯＨ／ｇ以下である、
電子写真感光体。
＜５＞
前記単層型感光層に占める前記電荷輸送材料の質量割合が４０質量％以上６０質量％以下である、＜４＞に記載の電子写真感光体。
＜６＞
前記ポリエステル樹脂が、式（１－Ａ）で表されるジカルボン酸単位（１－Ａ）及び式（１－Ｂ）で表されるジオール単位（１－Ｂ）の少なくとも一方を有し、
前記ポリカーボネート樹脂が、式（１－Ｃ）で表される構成単位（１－Ｃ）を有する、
＜４＞又は＜５＞に記載の電子写真感光体。
＜７＞
＜１＞～＜６＞のいずれか１つに記載の電子写真感光体を備え、
画像形成装置に着脱するプロセスカートリッジ。
＜８＞
＜１＞～＜６＞のいずれか１つに記載の電子写真感光体と、
前記電子写真感光体の表面を帯電する帯電装置と、
帯電した前記電子写真感光体の表面に静電潜像を形成する静電潜像形成装置と、
トナーを含む現像剤により、前記電子写真感光体の表面に形成された静電潜像を現像してトナー像を形成する現像装置と、
前記トナー像を記録媒体の表面に転写する転写装置と、
を備える画像形成装置。
【発明の効果】
【０００８】
＜１＞、＜２＞又は＜３＞によれば、積層型感光層を備える電子写真感光体であって、電荷輸送層の酸価が２ｍｇＫＯＨ／ｇ超である電子写真感光体に比べ、耐摩耗性に優れ且つフィルミングが発生しにくい電子写真感光体が提供される。
＜４＞、＜５＞又は＜６＞によれば、単層型感光層を備える電子写真感光体であって、単層型感光層の酸価が２ｍｇＫＯＨ／ｇ超である電子写真感光体に比べ、耐摩耗性に優れ且つフィルミングが発生しにくい電子写真感光体が提供される。
＜７＞によれば、積層型感光層の電荷輸送層又は単層型感光層の酸価が２ｍｇＫＯＨ／ｇ超である電子写真感光体に比べ、耐摩耗性に優れ且つフィルミングが発生しにくい電子写真感光体を備えるプロセスカートリッジが提供される。
＜８＞によれば、積層型感光層の電荷輸送層又は単層型感光層の酸価が２ｍｇＫＯＨ／ｇ超である電子写真感光体に比べ、耐摩耗性に優れ且つフィルミングが発生しにくい電子写真感光体を備える画像形成装置が提供される。
【図面の簡単な説明】
【０００９】
第一の実施形態に係る電子写真感光体の層構成の一例を示す部分断面図である。
第二の実施形態に係る電子写真感光体の層構成の一例を示す部分断面図である。
本実施形態に係る画像形成装置の一例を示す概略構成図である。
本実施形態に係る画像形成装置の他の一例を示す概略構成図である。
【発明を実施するための形態】
【００１０】
以下に本開示の実施形態について説明する。これらの説明及び実施例は実施形態を例示するものであり、実施形態の範囲を制限するものではない。
（【００１１】以降は省略されています）
