公開番号2025114959
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009222
出願日2024-01-25
発明の名称溶接トーチの先端構造、溶接トーチ、及び溶接方法
出願人JFEエンジニアリング株式会社
代理人弁理士法人酒井国際特許事務所
主分類B23K 9/29 20060101AFI20250730BHJP(工作機械;他に分類されない金属加工)
要約【課題】ノズルを母材に接触させずに溶接箇所へ溶接ワイヤを案内する。
【解決手段】溶接トーチの先端構造は、溶接ワイヤを溶接部位に案内して溶接するための溶接トーチの先端構造であって、管状で中空部を有し、前記溶接トーチの先端部分に取り付けられたノズルと、前記ノズル内で前記ノズルの中心軸に対して直交する方向に移動可能に保持される第1保持部と、溶接ワイヤを案内可能な中空の案内部を有し、前記第1保持部の前記ノズル先端側に保持される第2保持部を有し、前記第2保持部は前記第1保持部に対し、前記ノズルの中心軸に対して傾斜可能に保持されている。

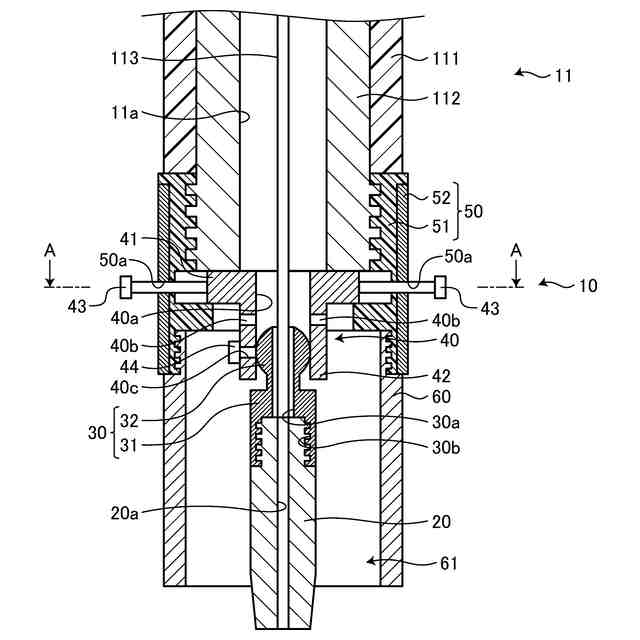

【選択図】図2
特許請求の範囲【請求項１】
溶接ワイヤを溶接部位に案内して溶接するための溶接トーチの先端構造であって、
管状で中空部を有し、前記溶接トーチの先端部分に取り付けられたノズルと、

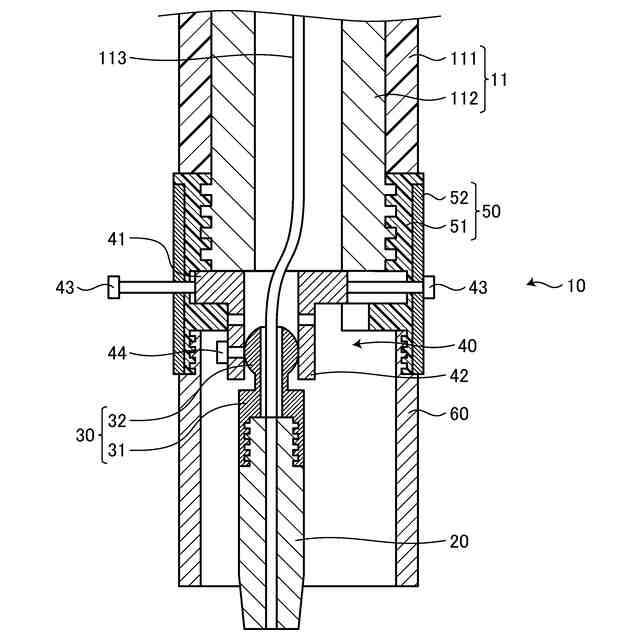

前記ノズル内で前記ノズルの中心軸に対して直交する方向に移動可能に保持される第１保持部と、
溶接ワイヤを案内可能な中空の案内部を有し、前記第１保持部の前記ノズル先端側に保持される第２保持部を有し、

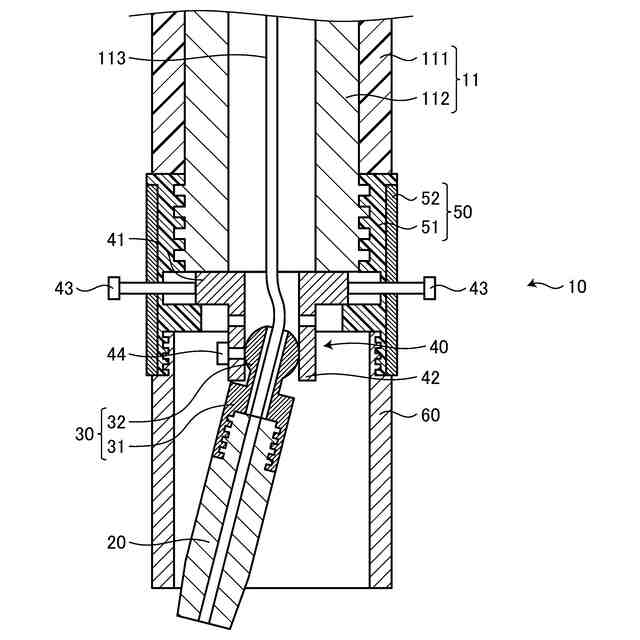

前記第２保持部は前記第１保持部に対し、前記ノズルの中心軸に対して傾斜可能に保持されている溶接トーチの先端構造。
続きを表示（約 230 文字）【請求項２】
前記第１保持部は、シールドガスを前記中空部へ案内するガス流路を有する
請求項１に記載の溶接トーチの先端構造。
【請求項３】
請求項１又は請求項２に記載の溶接トーチの先端構造を備える溶接トーチ。
【請求項４】
請求項３に記載の溶接トーチによる溶接方法であって、
溶接部位がV形開先を前進溶接する場合、前記第１保持部を、前記ノズルの中心軸に対して前側直交方向に移動させて保持し、溶接する溶接方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶接トーチの先端構造、溶接トーチ、及び溶接方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
傾斜可能な溶接トーチの発明として、例えば特許文献１に開示された溶接装置がある。特許文献１に開示された溶接装置は、パイプの突合せ溶接を行なう装置であり、溶接トーチを円周方向へ傾斜させることが可能となっている。
【先行技術文献】
【特許文献】
【０００３】
特開平４－２００８６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

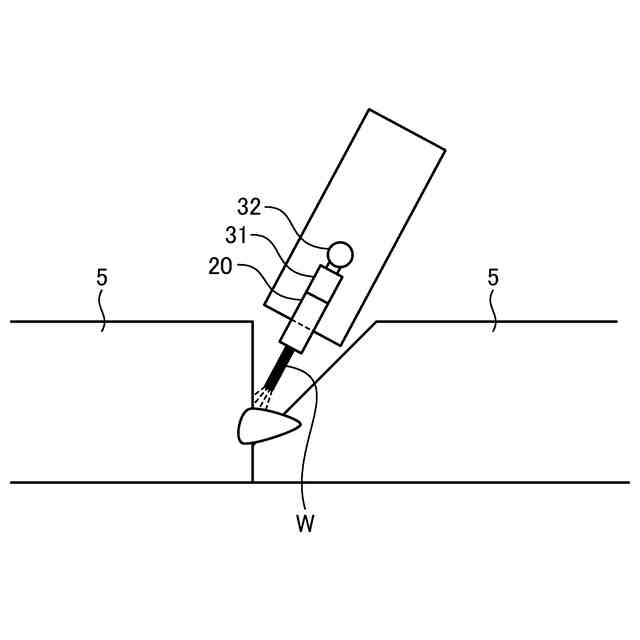

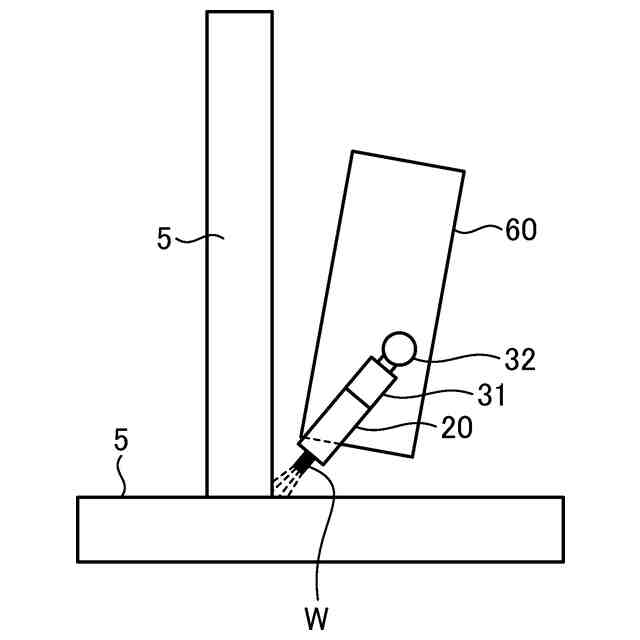

構造物の溶接で用いられる開先として例えばレ型開先がある。レ型開先の溶接では、溶接トーチのノズルをレ型開先の斜面側に傾けないとノズルが母材に接触してしまい、溶接ワイヤの先端を開先の中心へ案内できないという問題がある。特許文献１に開示された溶接装置では、溶接トーチを傾斜させることができるものの、溶接線の方向にしか傾斜させることができないため、レ型開先の溶接ではレ型開先の斜面側に傾けることができず、溶接ワイヤの先端を開先の中心へ案内できないという問題を解決することができない。
【０００５】
本発明は、上記に鑑みてなされたものであって、ノズルを母材に接触させずに溶接箇所へ溶接ワイヤを案内することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明に係る溶接トーチの先端構造は、溶接ワイヤを溶接部位に案内して溶接するための溶接トーチの先端構造であって、管状で中空部を有し、前記溶接トーチの先端部分に取り付けられたノズルと、前記ノズル内で前記ノズルの中心軸に対して直交する方向に移動可能に保持される第１保持部と、溶接ワイヤを案内可能な中空の案内部を有し、前記第１保持部の前記ノズル先端側に保持される第２保持部を有し、前記第２保持部は前記第１保持部に対し、前記ノズルの中心軸に対して傾斜可能に保持されている。
【０００７】
本発明に係る溶接トーチの先端構造においては、前記第１保持部は、シールドガスを前記中空部へ案内するガス流路を有するようにしてもよい。
【０００８】

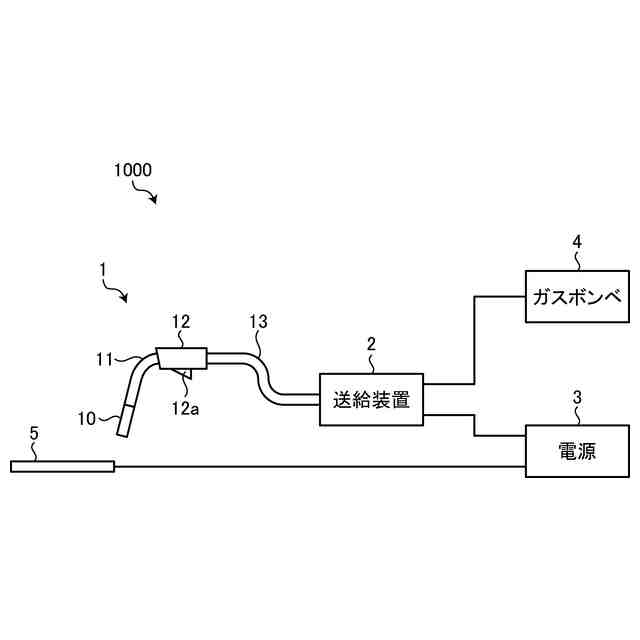

また、本発明に係る溶接トーチは、上記の溶接トーチの先端構造を備える。
【０００９】
また、本発明に係る溶接方法は、上記溶接トーチによる溶接方法であって、溶接部位がV形開先を前進溶接する場合、前記第１保持部を、前記ノズルの中心軸に対して前側直交方向に移動させて保持し、溶接する。
【発明の効果】
【００１０】
本発明によれば、ノズルを母材に接触させずに溶接箇所へ溶接ワイヤを案内することが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
