公開番号2025113311
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025081918,2024066725
出願日2025-05-15,2020-12-10
発明の名称NALユニット関連情報に基づく映像又はビデオコーディング
出願人エルジーエレクトロニクスインコーポレイティド,LG ELECTRONICS INC.
代理人個人,個人,個人,個人,個人
主分類H04N 19/70 20140101AFI20250725BHJP(電気通信技術)
要約【課題】本発明は、NALユニット関連情報に基づく映像に関する。
【解決手段】本文書の開示によると、ピクチャが混合されたNALユニットタイプを有するかに関するNALユニットタイプ関連情報に基づいて、ピクチャ内のスライスに対するNALユニットタイプを決定することができ、混合されたNALユニットタイプを有するピクチャに対して、IRAPだけでなく、他のタイプのNALユニットとも混合された形態を提供することができる。

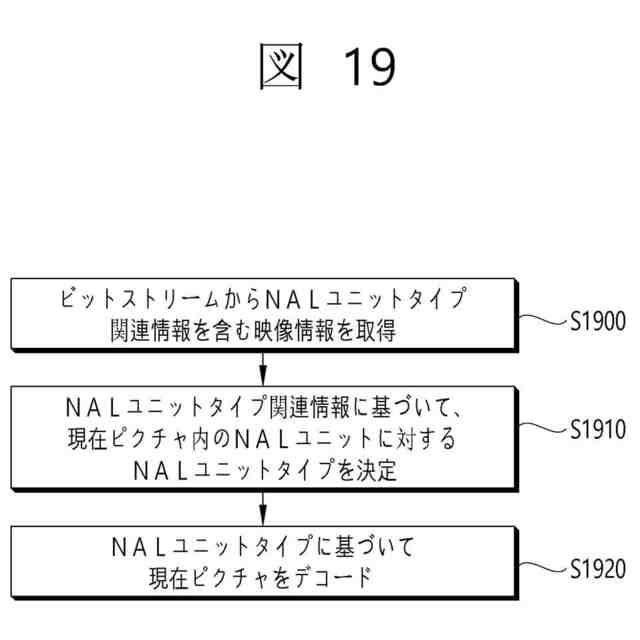

【選択図】図19
特許請求の範囲【請求項１】
デコード装置により実行される映像デコード方法において、
ビットストリームからＮＡＬ（ｎｅｔｗｏｒｋａｂｓｔｒａｃｔｉｏｎｌａｙｅｒ）ユニットタイプ関連情報を含む映像情報を取得するステップと、
前記ＮＡＬユニットタイプ関連情報に基づいて、現在ピクチャ内のＮＡＬユニットに対するＮＡＬユニットタイプを決定するステップと、
前記ＮＡＬユニットタイプに基づいて、前記現在ピクチャをデコードするステップと、を含み、
前記ＮＡＬユニットタイプ関連情報は、前記現在ピクチャが混合された（ｍｉｘｅｄ）ＮＡＬユニットタイプを有するかに関する情報であり、
前記映像情報は、前記ＮＡＬユニットタイプ関連情報が前記混合されたＮＡＬユニットタイプを有することを制限するためにＮＡＬユニットタイプ制限情報をさらに含み、
前記ＮＡＬユニットタイプ関連情報は、前記ＮＡＬユニットタイプ制限情報に基づいて決定され、
前記現在ピクチャが混合されたＮＡＬユニットタイプを有することに関する前記ＮＡＬユニットタイプ関連情報に基づいて、前記現在ピクチャの第１スライスに対する第１ＮＡＬユニットタイプが、前記現在ピクチャの第２スライスに対する第２ＮＡＬユニットタイプとは異なり、
前記第１ＮＡＬユニットタイプがＩＤＲ（ｉｎｓｔａｎｔａｎｅｏｕｓｄｅｃｏｄｉｎｇｒｅｆｒｅｓｈ）ＮＡＬユニットタイプであることに基づいて、参照ピクチャリストのシグナリングに関連する情報の値は１に等しく、
前記参照ピクチャリストのシグナリングに関連する情報の値が１に等しいことに基づいて、前記参照ピクチャリストのシグナリングのためのシンタックス要素が、前記ＩＤＲＮＡＬユニットタイプを有する前記第１スライスのスライスヘッダに存在する、映像デコード方法。
続きを表示（約 1,500 文字）【請求項２】
エンコード装置により実行される映像エンコード方法において、
現在ピクチャ内のＮＡＬ（ｎｅｔｗｏｒｋａｂｓｔｒａｃｔｉｏｎｌａｙｅｒ）ユニットに対するＮＡＬユニットタイプを決定するステップと、
前記ＮＡＬユニットタイプに基づいてＮＡＬユニットタイプ関連情報を生成するステップと、
前記ＮＡＬユニットタイプ関連情報を含む映像情報をエンコードするステップと、を含み、
前記ＮＡＬユニットタイプ関連情報は、前記現在ピクチャが混合された（ｍｉｘｅｄ）ＮＡＬユニットタイプを有するかに関する情報であり、
前記映像情報は、前記ＮＡＬユニットタイプ関連情報が前記混合されたＮＡＬユニットタイプを有することを制限するためにＮＡＬユニットタイプ制限情報をさらに含み、
前記ＮＡＬユニットタイプ関連情報は、前記ＮＡＬユニットタイプ制限情報に基づいて決定され、
前記現在ピクチャが混合されたＮＡＬユニットタイプを有することに関する前記ＮＡＬユニットタイプ関連情報に基づいて、前記現在ピクチャの第１スライスに対する第１ＮＡＬユニットタイプは、異なるＮＡＬユニットタイプを有する、前記現在ピクチャの第２スライスに対する第２ＮＡＬユニットタイプとは異なり、
前記第１ＮＡＬユニットタイプがＩＤＲ（ｉｎｓｔａｎｔａｎｅｏｕｓｄｅｃｏｄｉｎｇｒｅｆｒｅｓｈ）ＮＡＬユニットタイプであることに基づいて、参照ピクチャリストのシグナリングのためのシンタックス要素は、前記ＩＤＲＮＡＬユニットタイプを有する前記第１スライスのスライスヘッダに存在する、映像エンコード方法。
【請求項３】
映像に対するデータの送信方法であって、
前記映像のビットストリームを取得するステップであって、
前記ビットストリームは、現在ピクチャ内のＮＡＬ（ｎｅｔｗｏｒｋａｂｓｔｒａｃｔｉｏｎｌａｙｅｒ）ユニットに対するＮＡＬユニットタイプを決定することと、前記ＮＡＬユニットタイプに基づいてＮＡＬユニットタイプ関連情報を生成することと、前記ＮＡＬユニットタイプ関連情報を含む映像情報をエンコーディングすることに基づき生成される、ステップと、
前記ビットストリームを含む前記データを送信するステップと、を含み、
前記ＮＡＬユニットタイプ関連情報は、前記現在ピクチャが混合されたＮＡＬユニットタイプを有するかに関する情報であり、
前記映像情報は、前記ＮＡＬユニットタイプ関連情報が前記混合されたＮＡＬユニットタイプを有することを制限するためにＮＡＬユニットタイプ制限情報をさらに含み、
前記ＮＡＬユニットタイプ関連情報は、前記ＮＡＬユニットタイプ制限情報に基づいて生成され、
前記現在ピクチャが混合されたＮＡＬユニットタイプを有することに関する前記ＮＡＬユニットタイプ関連情報に基づいて、前記現在ピクチャの第１スライスに対する第１ＮＡＬユニットタイプが、異なるＮＡＬユニットタイプを有する前記現在ピクチャの第２スライスに対する第２ＮＡＬユニットタイプとは異なり、
前記第１ＮＡＬユニットタイプがＩＤＲ（ｉｎｓｔａｎｔａｎｅｏｕｓｄｅｃｏｄｉｎｇｒｅｆｒｅｓｈ）ＮＡＬユニットタイプであることに基づいて、参照ピクチャリストのシグナリングのためのシンタックス要素は、前記ＩＤＲＮＡＬユニットタイプを有する前記第１スライスのスライスヘッダに存在する、データの送信方法。

発明の詳細な説明【技術分野】
【０００１】
本技術は、ビデオ又は映像コーディングに関し、例えば、ＮＡＬ（ｎｅｔｗｏｒｋａｂｓｔｒａｃｔｉｏｎｌａｙｅｒ）ユニット関連情報に基づくコーディング技術に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、４Ｋ又は８Ｋ以上のＵＨＤ（ＵｌｔｒａＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）映像／ビデオのような高解像度、高品質の映像／ビデオに対する需要が様々な分野で増加している。映像／ビデオデータが高解像度、高品質になるほど、既存の映像／ビデオデータに比べて相対的に送信される情報量又はビット量が増加するので、既存の有無線広帯域回線のような媒体を利用して映像データを送信するか、既存の格納媒体を利用して映像／ビデオデータを格納する場合、送信費用と格納費用が増加される。
【０００３】
また、近年、ＶＲ（ＶｉｒｔｕａｌＲｅａｌｉｔｙ）、ＡＲ（ＡｒｔｉｆｉｃｉａｌＲｅａｌｔｉｙ）コンテンツやホログラムなどの実感メディア（ＩｍｍｅｒｓｉｖｅＭｅｄｉａ）に対する関心及び需要が増加しており、ゲーム映像のように、現実映像と異なる映像特性を有する映像／ビデオに対する放送が増加している。
【０００４】
これにより、前記のような様々な特性を有する高解像度・高品質の映像／ビデオの情報を効果的に圧縮して送信するか、格納し、再生するために高効率の映像／ビデオ圧縮技術が求められる。
【０００５】
また、映像／ビデオコーディングの効率を向上させるための案が必要であり、そのため、ＮＡＬ（ｎｅｔｗｏｒｋａｂｓｔｒａｃｔｉｏｎｌａｙｅｒ）ユニットと関連した情報を効果的にシグナリングしてコーディングする案が必要である。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本文書の技術的課題は、ビデオ／映像コーディングの効率を高める方法及び装置を提供することにある。
【０００７】
本文書の別の技術的課題は、ＮＡＬユニット関連情報に基づいて、ビデオ／映像コーディングの効率を高める方法及び装置を提供することにある。
【０００８】
本文書のまた別の技術的課題は、混合された（ｍｉｘｅｄ）ＮＡＬユニットタイプを有するピクチャに対するビデオ／映像コーディングの効率を高める方法及び装置を提供することにある。
【０００９】
本文書のまた別の技術的課題は、混合されたＮＡＬユニットタイプを有するピクチャに対して、参照ピクチャリスト関連情報を特定のＮＡＬユニットタイプを有するピクチャ内のスライスに対して存在するようにするか、又はシグナリングされるようにする方法及び装置を提供することにある。
【課題を解決するための手段】
【００１０】
本文書の一実施形態によると、ピクチャが混合された（ｍｉｘｅｄ）ＮＡＬユニットタイプを有するかに関するＮＡＬユニットタイプ関連情報に基づいて、ピクチャ内のスライスに対するＮＡＬユニットタイプを決定することができる。例えば、ピクチャが混合されたＮＡＬユニットタイプを有することに関するＮＡＬユニットタイプ関連情報に基づいて、ピクチャの第１スライスに対する第１ＮＡＬユニットと、ピクチャの第２スライスに対する第２ＮＡＬユニットとは異なるＮＡＬユニットタイプを有し得る。或いは、ピクチャが混合されたＮＡＬユニットタイプを有さないことに関するＮＡＬユニットタイプ関連情報に基づいて、ピクチャの第１スライスに対する第１ＮＡＬユニットと、ピクチャの第２スライスに対する第２ＮＡＬユニットとは同じＮＡＬユニットタイプを有し得る。
（【００１１】以降は省略されています）
