公開番号2025113296
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025081669,2022516863
出願日2025-05-15,2021-02-18
発明の名称通信装置及び通信方法
出願人ソニーグループ株式会社
代理人個人,個人,個人,個人,弁理士法人大同特許事務所
主分類H04W 76/15 20180101AFI20250725BHJP(電気通信技術)
要約【課題】同期伝送によるマルチリンクオペレーションを行う通信装置を提供する。
【解決手段】通信装置は、複数のリンクで通信を行う通信部と、前記通信部による通信動作を制御する制御部を具備する。前記制御部は、前記複数のリンクでデータ送信を実施する期間に関する情報を含んだ信号を送信するように制御する。前記期間に関する情報は、前記期間の開始時間、前記期間の時間長、前記期間に送信を実施するリンクのうち少なくとも1つの情報を含む。前記制御部は、前記データ送信に用いる各リンクで前記期間が重複するように前記期間の開始時間と前記期間の時間長に関する情報の記載を制御する。
【選択図】図5
特許請求の範囲【請求項１】
複数のリンクで通信を行う通信部と、
前記通信部による通信動作を制御する制御部と、
を具備し、
前記制御部は、前記複数のリンクでデータ送信を実施する期間の設定を要求する信号を受信したこと応答して、前記期間の開始時間を少なくとも含む前記期間に関する情報を含んだ信号を送信するように制御する、
通信装置。
続きを表示（約 1,000 文字）【請求項２】
前記期間に関する情報は、前記期間の時間長、前記期間に送信を実施するリンクのうち少なくとも１つの情報をさらに含む、
請求項１に記載の通信装置。
【請求項３】
前記制御部は、前記データ送信に用いる各リンクで前記信号を送信するように制御する、
請求項１に記載の通信装置。
【請求項４】
前記制御部は、前記データ送信に用いる各リンクで前記期間が重複するように前記期間の開始時間と前記期間の時間長に関する情報の記載を制御する、
請求項１に記載の通信装置。
【請求項５】
前記制御部は、前記期間の設定を取り消す信号を送信するように制御する、
請求項１に記載の通信装置。
【請求項６】
前記制御部は、前記データ送信に用いる各リンクで前記期間を重複できない場合に、前記期間の設定を取り消す信号を送信するように制御する、
請求項５に記載の通信装置。
【請求項７】
前記制御部は、前記期間の設定に関する情報を交換する信号を送信するように制御する、
請求項１に記載の通信装置。
【請求項８】
前記制御部は、前記交換する信号を受信したことに応答して、前記交換する信号に記載されている前記期間の設定に関する可否を含む信号を返信するように制御する、
請求項７に記載の通信装置。
【請求項９】
複数のリンクで通信を行う通信装置の通信方法であって、
前記複数のリンクでデータ送信を実施する期間の設定を要求する信号を受信したこと応答して、前記期間を設定するステップと、
前記期間の開始時間を少なくとも含む前記期間に関する情報を含んだ信号を送信するステップと、
を有する通信方法。
【請求項１０】
複数のリンクのうち少なくとも１つのリンクで通信を行う通信部と、
前記通信部による通信動作を制御する制御部と、
を具備し、
前記制御部は、前記複数のリンクでデータ送信を実施する期間の設定を要求する信号を送信するように制御するとともに、前記期間の開始時間を少なくとも含む前記期間に関する情報を含んだ信号を前記複数のリンクのうち少なくとも１つのリンクで受信して、前記期間に関する情報を含んだ信号を受信したリンクにおいて前記開始時間から送信を抑制するように制御する、
通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術（以下、「本開示」とする）は、複数のリンクを束ねて無線通信を行う通信装置及び通信方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、ＶＲ（ＶｉｒｔｕａｌＲｅａｌｉｔｙ）や８Ｋのビデオ伝送など、無線通信におけるデータトラフィックが増加している。このようなトラフィックを収容するため、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）ではスループットの向上が求められている。現在、スループットを向上させるために有用な技術として、複数のリンクを束ねて通信するマルチリンクオペレーション（Ｍｕｌｔｉ－ｌｉｎｋｏｐｅｒａｔｉｏｎ：ＭＬＯ）の規格化が進められている。
【０００３】
ＭＬＯは、各リンクが独立して通信動作する非同期伝送方式と、リンク間で完全に送信タイミングを揃える同期伝送（Ｓｙｎｃｈｒｏｎｏｕｓｔｒａｎｓｍｉｓｓｉｏｎ）方式の２つに大別することができる。ＭＬＯにおいてリンク間のチャネルが近くて漏洩が生じるために、一方のリンクで送信をしながら他のリンクで受信することが難しくなることがある。この場合、複数のリンクで送信タイミングを揃える同期伝送方式によれば、リンク間での同時送受信が発生せず、ＭＬＯによる効果が得られるようになる。
【０００４】
同期伝送によるＭＬＯを実施する際、使用するすべてのリンクが同時に送信可能であること、言い換えれば、各リンクが同時にアイドル（ｉｄｌｅ）状態になることが求められる。ところが、レガシー端末などのＭＬＯに対応していない端末は、１つのリンクのみを使って、他のリンクとは独立して送信動作を行う。このため、複数のリンクがすべてアイドル状態で同期伝送が実施可能となる時間は限られ、ＭＬＯによるスループット向上の効果を期待できなくなる。
【０００５】
また、ＩＥＥＥ８０２．１１ａｘでは、ＱｕｉｅｔＴｉｍｅＰｅｒｉｏｄ（ＱＴＰ）という期間を設定する動作が規格化されている。これは、端末がある方式の通信を優先するために、ＢＳＳ（ＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ）内の他の端末の送信を抑制する期間を設定する動作である。ＱＴＰ動作では、まず、ある方式の通信を行いたい端末がアクセスポイントに対してＱＴＰｒｅｑｕｅｓｔを送信し、アクセスポイントはＱＴＰｒｅｓｐｏｎｓｅをその端末に返送する。次に、ＱＴＰｒｅｑｕｅｓｔ及びＱＴＰｒｅｓｐｏｎｓｅで示された他の端末の送信を抑制する期間の開始タイミングとなったときに、アクセスポイントは周囲の端末にＱＴＰＳｅｔｕｐを送信する。ＱＴＰｒｅｑｕｅｓｔの送信元以外の端末は、ＱＴＰＳｅｔｕｐを受信するとそのフレームに記載されたＤｕｒａｔｉｏｎに相当する期間だけ送信を抑制する。これによって、端末間の通信以外の通信が発生しないようにすることができる。しかしながら、ＭＬＯを実施するために各リンクで端末の送信を抑制するには、その開始タイミングで複数のリンクにわたって同時にＱＴＰＳｅｔｕｐを送信する必要がある。そもそも複数のリンクで同時送信できないという技術的課題があることから、ＱＴＰ動作を使って同期伝送によるＭＬＯを実現することはできない。なお、沈黙要素と沈黙チャネル要素を含むフレームの伝送により、沈黙期間の間第２のサブチャネルが沈黙されることを示し、さらに第１のサブチャネルが使用され得る条件と期間を指示する無線ＬＡＮシステムについて提案されている（特許文献１を参照のこと）。
【先行技術文献】
【特許文献】
【０００６】
特表２０１４－５２２１９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本開示の目的は、同期伝送によるＭＬＯを行う通信装置及び通信方法を提供することにある。
【課題を解決するための手段】
【０００８】
本開示は、上記課題を参酌してなされたものであり、その第１の側面は、
複数のリンクで通信を行う通信部と、
前記通信部による通信動作を制御する制御部と、
を具備し、
前記制御部は、前記複数のリンクでデータ送信を実施する期間に関する情報を含んだ信号を送信するように制御する、
通信装置である。
【０００９】

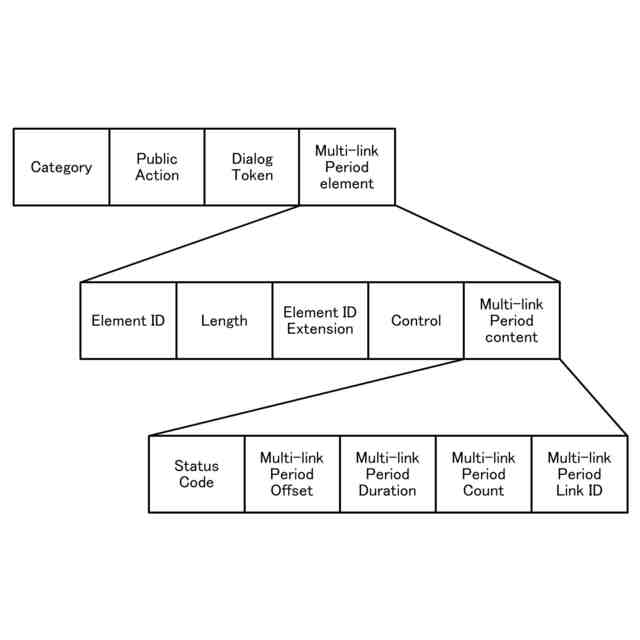

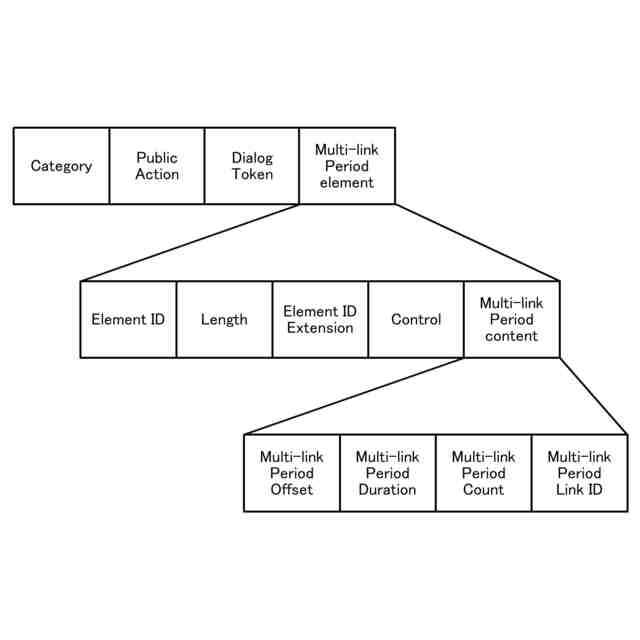

前記期間に関する情報は、前記期間の開始時間、前記期間の時間長、前記期間に送信を実施するリンクのうち少なくとも１つの情報を含む。前記制御部は、前記データ送信に用いる各リンクで前記期間が重複するように前記期間の開始時間と前記期間の時間長に関する情報の記載を制御する。
【００１０】
また、本開示の第２の側面は、
複数のリンクで通信を行う通信装置の通信方法であって、
前記複数のリンクでデータ送信を実施する期間を設定するステップと、
前記期間に関する情報を含んだ信号を送信するステップと、
を有する通信方法である。
（【００１１】以降は省略されています）
