発明の名称映像信号送信装置、映像信号中継装置、及び、映像信号送受信システム
出願人ローム株式会社
代理人弁理士法人太陽国際特許事務所
主分類H04N 7/01 20060101AFI20250725BHJP(電気通信技術)
要約【課題】撮像素子により取得された映像信号をアナログ伝送する場合に、画質劣化を抑えた映像信号送信装置、映像信号中継装置、及び、映像信号送受信システムを提供する。
【解決手段】映像信号送信装置は、撮像を行うことにより撮像素子から出力されたRAWデータが入力され、RAWデータを輝度データ、第1の色差データ、及び、第2の色差データからなるYCデータに変換して出力するYC変換部と、YC変換部から出力されたYCデータをアナログ信号に変換して出力するデジタルアナログ変換部と、デジタルアナログ変換部により変換されたアナログ信号を外部へ送信するアナログ送信部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
撮像を行うことにより撮像素子から出力されたＲＡＷデータが入力され、ＲＡＷデータを輝度データ、第1の色差データ、及び、第２の色差データからなるＹＣデータに変換して出力するＹＣ変換部と、
前記ＹＣ変換部から出力されたＹＣデータをアナログ信号に変換して出力するデジタルアナログ変換部と、
前記デジタルアナログ変換部により変換されたアナログ信号を外部へ送信するアナログ送信部と、
を備える映像信号送信装置。
続きを表示（約 1,200 文字）【請求項２】
ＲＡＷデータは、１個の赤色画素、１個の青色画素、及び、２個の緑色画素を１つのユニットとする映像データであり、
前記ＹＣ変換部は、入力されたＲＡＷデータを前記ユニット毎に第1の輝度データ、第２の輝度データ、第1の色差データ、及び、第２の色差データに変換し、変換したデータを輝度データ群と色差データ群に分離し、分離した輝度データ群と色差データ群をＹＣデータとして前記デジタルアナログ変換部へ順次出力する
請求項１に記載の映像信号送信装置。
【請求項３】
前記ＹＣ変換部は、分離した輝度データ群と色差データ群を各々シリアル化して出力するものであり、所定の前記ユニット間で第1の輝度データ及び第２の輝度データのデータ順を並び替えてシリアル化するデータ順並替処理部を備える
請求項２に記載の映像信号送信装置。
【請求項４】
前記ＹＣ変換部は、前記ＲＡＷデータをＹＣ４２２形式のＹＣデータに変換する
請求項１に記載の映像信号送信装置。
【請求項５】
前記ＹＣ変換部は、前記ＲＡＷデータの信号ピッチに対応するＲＡＷ用クロックと、
前記ＲＡＷ用クロックの１／２倍の周波数のＹＣ用クロックと、を用いて、前記ＲＡＷデータをＹＣ４２２形式のＹＣデータに変換する
請求項１に記載の映像信号送信装置。
【請求項６】
請求項１に記載の映像信号送信装置から送信されたアナログ信号を受信する受信部と、
前記受信部により受信されたアナログ信号をＹＣデータに変換して出力するアナログデジタル変換部と、
前記アナログデジタル変換部から出力されたＹＣデータをＲＡＷデータに変換して出力するＲＡＷ変換部と、
を備える映像信号中継装置。
【請求項７】
前記ＲＡＷ変換部は、ＹＣデータの輝度データのデータ順が並び替えられている場合、輝度データを並び替え前のデータ順に並べ直すデータ順逆並替処理部を備え、前記データ順逆並替処理部により並べ直されたＹＣデータをＲＡＷデータに変換する
請求項６に記載の映像信号中継装置。
【請求項８】
前記ＲＡＷ変換部は、前記ＲＡＷデータの信号ピッチに対応するＲＡＷ用クロックと、
前記ＲＡＷ用クロックの１／２倍の周波数のＹＣ用クロックと、を用いて、前記アナログデジタル変換部から出力されたＹＣデータをＲＡＷデータに変換して出力する
請求項６に記載の映像信号中継装置。
【請求項９】
前記ＲＡＷ変換部から出力されたＲＡＷデータをＲＧＢデータに変換して出力するＲＧＢ変換部をさらに備える
請求項６に記載の映像信号中継装置。
【請求項１０】
前記ＲＧＢ変換部は、ＲＡＷデータをＲＧＢデータへ変換する際にデモザイク処理を施す
請求項９に記載の映像信号中継装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、映像信号送信装置、映像信号中継装置、及び、映像信号送受信システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、撮像素子から出力されたＲＡＷデータを外部機器にデジタル伝送する撮像装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１５０７９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
撮像素子により取得された映像信号を、デジタル伝送と比較して安価なアナログ伝送により外部機器に伝送したいという要求がある。
【０００５】
しかしながら、近年では撮像素子の高解像度化が進んで映像信号のデータ量が増加したため、撮像素子により取得された映像信号の画質を劣化させずに、映像信号をアナログ伝送することが難しくなっているという課題がある。
【０００６】
本開示は、上記の事情を踏まえ、撮像素子により取得された映像信号をアナログ伝送する場合に、画質劣化を抑えた映像信号送信装置、映像信号中継装置、及び、映像信号送受信システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の映像信号送信装置は、撮像を行うことにより撮像素子から出力されたＲＡＷデータが入力され、ＲＡＷデータを輝度データ、第1の色差データ、及び、第２の色差データからなるＹＣデータに変換して出力するＹＣ変換部と、前記ＹＣ変換部から出力されたＹＣデータをアナログ信号に変換して出力するデジタルアナログ変換部と、前記デジタルアナログ変換部により変換されたアナログ信号を外部へ送信するアナログ送信部と、を備える。
【０００８】
本開示の映像信号中継装置は、本開示の映像信号送信装置から送信されたアナログ信号を受信する受信部と、前記受信部により受信されたアナログ信号をＹＣデータに変換して出力するアナログデジタル変換部と、前記アナログデジタル変換部から出力されたＹＣデータをＲＡＷデータに変換して出力するＲＡＷ変換部と、を備える。
【０００９】
本開示の映像信号送受信システムは、前記撮像素子を備えるカメラと、本開示の映像信号送信装置と、本開示の映像信号中継装置と、前記映像信号中継装置から出力された信号に基づく映像を表示する表示装置と、を備える。
【図面の簡単な説明】
【００１０】

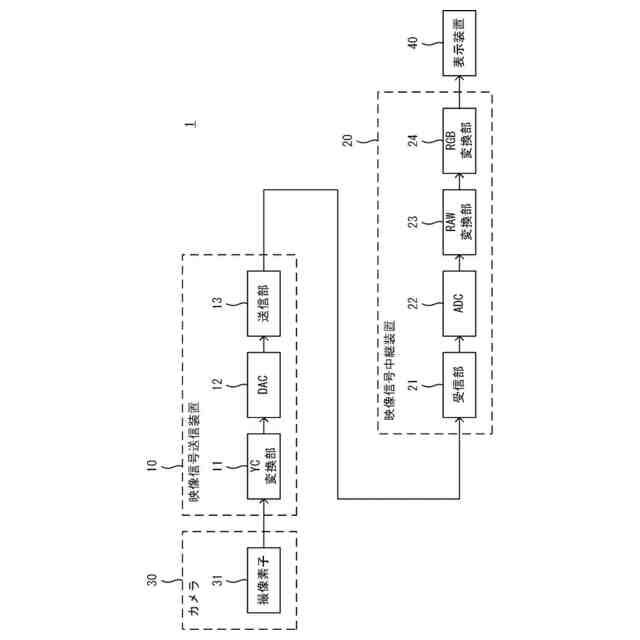

本開示の第１の実施形態の映像信号送受信システムの概略構成を示す図である。

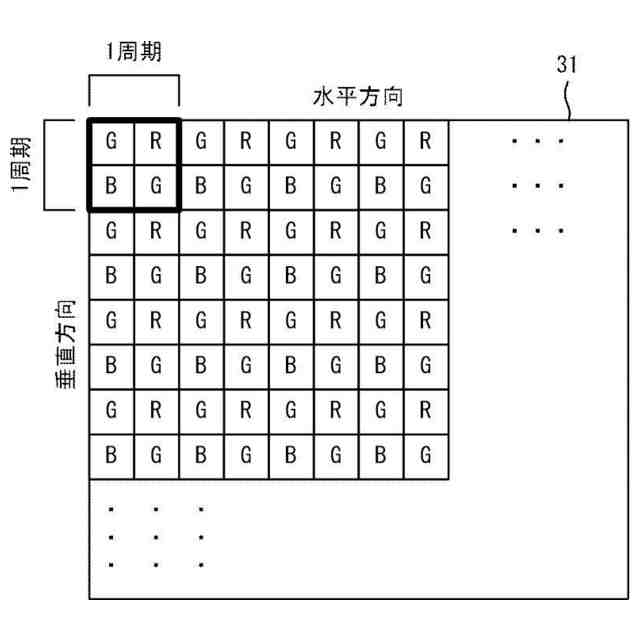

撮像素子の概略構成を示す図である。

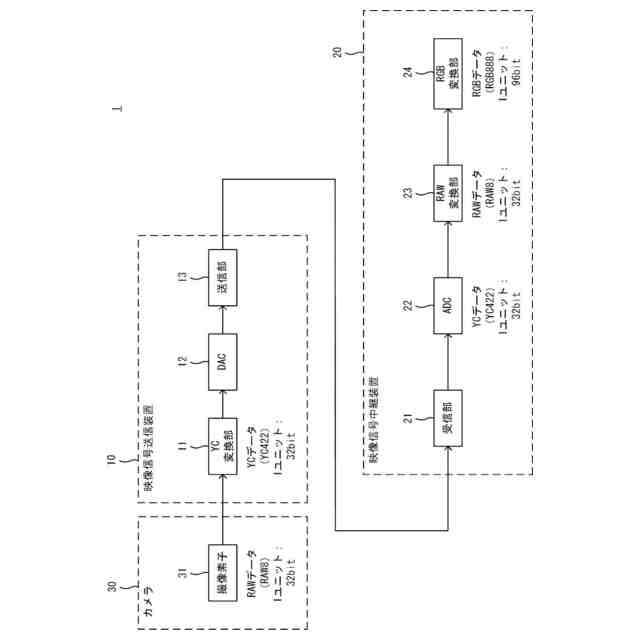

映像信号送信装置及び映像信号中継装置の各部における信号形式を示す図である。

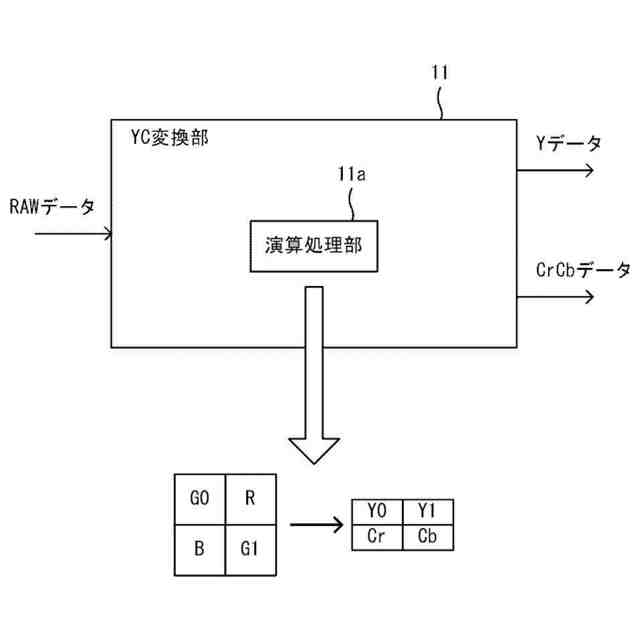

第１の実施形態の映像信号送信装置におけるＹＣ変換部の機能構成を示す図である。
ＹＣ変換処理について説明するための図である。

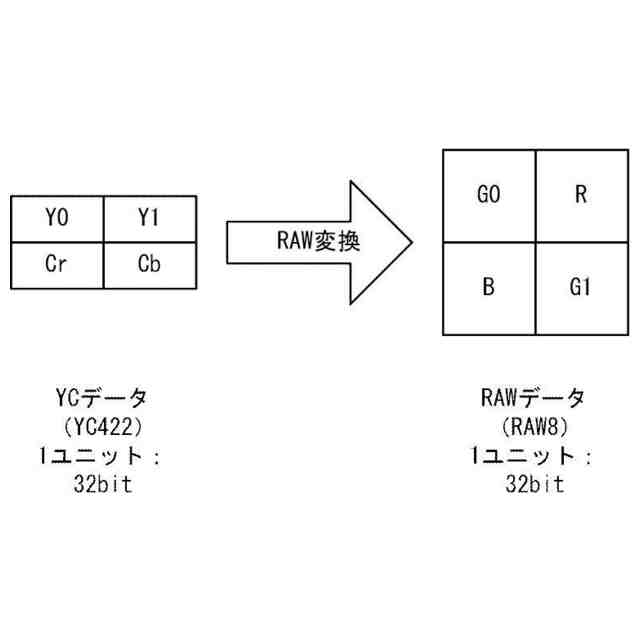

ＲＡＷ変換処理について説明するための図である。
図７（Ａ）は比較例の映像信号送信装置から映像信号中継装置に映像信号を送信する際の信号形式の変化の状態を示す図であり、図７（Ｂ）は、本実施形態の映像信号送信装置から映像信号中継装置に映像信号を送信する際の信号形式の変化の状態を示す図である。
図８（Ａ）は比較例の映像信号送信装置から映像信号中継装置に映像信号を送信する際の信号形式の変化の状態を示す図であり、図８（Ｂ）は、本実施形態の変形例の映像信号送信装置から映像信号中継装置に映像信号を送信する際の信号形式の変化の状態を示す図である。
図９（Ａ）は比較例の映像信号送信装置から映像信号中継装置に映像信号を送信する際の信号形式の変化の状態を示す図であり、図９（Ｂ）は、本実施形態の変形例の映像信号送信装置から映像信号中継装置に映像信号を送信する際の信号形式の変化の状態を示す図である。
第１の実施形態の映像信号送受信システムのアナログ伝送時の信号劣化について説明するための図である。
第２の実施形態の映像信号送信装置におけるＹＣ変換部の機能構成を示す図である。
第２の実施形態の映像信号送信装置におけるＲＡＷ変換部の機能構成を示す図である。
第２の実施形態の映像信号送信装置から映像信号中継装置に映像信号を送信する際の信号状態の変化の状態を示す図である。
第３の実施形態の映像信号送受信システムにおけるＹＣデータの並替処理について説明するための図である。
映像信号中継装置の変形例を示す図である。
映像信号送受信システムの変形例を示す図である。
ディスプレイモジュール装置の変形例を示す図である。
第１の実施形態の映像信号送信装置におけるＹＣ変換部のハードウェア構成を示す図である。
上記ＹＣ変換部における処理を説明するためのタイムチャートである。
上記ＹＣ変換部における処理を説明するためのタイムチャートである。
上記ＹＣ変換部における処理を説明するためのタイムチャートである。
図２１に示すタイムチャートの部分拡大図である。
第１の実施形態の映像信号中継装置におけるＲＡＷ変換部のハードウェア構成を示す図である。
上記ＲＡＷ変換部における処理を説明するためのタイムチャートである。
上記ＲＡＷ変換部における処理を説明するためのタイムチャートである。
上記ＲＡＷ変換部における処理を説明するためのタイムチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
