特許ウォッチ

公開番号2025112675
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007057
出願日2024-01-19
発明の名称樹脂発泡体シート
出願人株式会社イノアックコーポレーション
代理人個人,個人,個人
主分類C08J 9/04 20060101AFI20250725BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】撥水性に優れる樹脂発泡体シートを提供すること。
【解決手段】本技術では、ポリオレフィン系樹脂と、シリコーンと、を含む組成物を発泡させた樹脂発泡体シートであって、前記樹脂発泡体シートと水との接触角が120°以上である、樹脂発泡体シートを提供する。前記樹脂発泡体シートは、50%圧縮応力歪みが40kPa以下であってもよい。
【選択図】なし
特許請求の範囲【請求項１】
ポリオレフィン系樹脂と、
シリコーンと、
を含む組成物を発泡させた樹脂発泡体シートであって、
前記樹脂発泡体シートと水との接触角が１２０°以上である、樹脂発泡体シート。
続きを表示（約 150 文字）【請求項２】
５０％圧縮応力歪みが４０ｋＰａ以下である、請求項１に記載の樹脂発泡体シート。
【請求項３】
前記組成物は、石油系樹脂を含む、請求項１に記載の樹脂発泡体シート。
【請求項４】
請求項１から３のいずれかに記載の樹脂発泡体シートを備えるシール材。

発明の詳細な説明【技術分野】
【０００１】
本技術は、樹脂発泡体シートに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、樹脂発泡体シートは、緩衝性、断熱性、撥水性、防湿性等に優れることから、様々な用途で使用されている。ここで、近年では、樹脂発泡体シートがスマートフォン、ウェアラブル端末等の高い撥水性能が要求される機器にも用いられることから、特に、撥水性能が求められているという実情がある。
【０００３】
これに対し、例えば、特許文献１では、少なくとも一方の面の光沢度（但し、該光沢度はＪＩＳＫ７１０５に記載の方法に従って測定された光沢度である。）が１０以下であり、且つ水の接触角が８５度以上であることを特徴とするポリエチレン系樹脂発泡シートが提案されている。また、例えば、特許文献２では、管本体と、前記管本体の外表面側に配置された表面層とを備え、前記表面層に対する水の接触角が、１２０°以上であり、温度２５℃及び湿度９０％の環境下において、温度１０℃のドレン水が１５分流れるまで、前記表面層の外表面に結露が発生しない、発泡樹脂管が提案されている。更に、例えば、特許文献３では、平均気泡径が４０～２００μｍであり、圧縮開始後３時間経過後の５０％圧縮強度Ｂが２５～８００ｋＰａである発泡シートが提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－１２１０２４号公報
特開２０１８－９１５６１号公報
特開２０２０－１３９０７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来、撥水性能を高めた樹脂発泡体シートに関する技術が開発されてはいるものの、シール材として満足のいく樹脂発泡体シートはなく、上述した技術の開発は十分ではないという実情がある。
【０００６】
そこで、本技術では、撥水性に優れる樹脂発泡体シートを提供することを主目的とする。
【課題を解決するための手段】
【０００７】
本技術では、
ポリオレフィン系樹脂と、
シリコーンと、
を含む組成物を発泡させた樹脂発泡体シートであって、
前記樹脂発泡体シートと水との接触角が１２０°以上である、樹脂発泡体シートを提供する。
本技術に係る樹脂発泡体シートは、５０％圧縮応力歪みが４０ｋＰａ以下であってよい。
前記組成物は、石油系樹脂を含んでいてよい。
また、本技術では、前記樹脂発泡体シートを備えるシール材も提供する。
【図面の簡単な説明】
【０００８】
Ｕ字止水試験における寸法を説明する図である。
止水性の評価について説明する図である。
【発明を実施するための形態】
【０００９】
以下、本技術を実施するための好適な形態について説明する。
以下に説明する実施形態は、本技術の代表的な実施形態の一例を示したものであり、いずれの実施形態も組み合わせることが可能である。また、これらにより本技術の範囲が狭く解釈されることはない。
【００１０】
１．樹脂発泡体シート

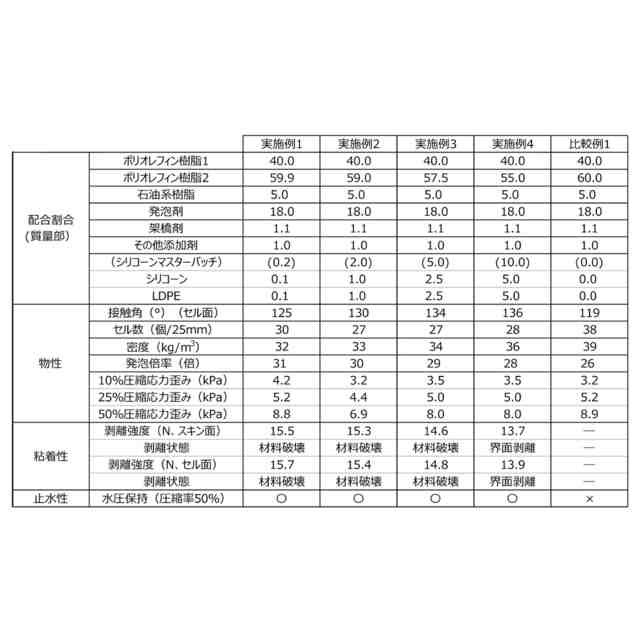

本技術に係る樹脂発泡体シートは、樹脂組成物を発泡してなるものである。樹脂組成物は、ポリオレフィン系樹脂と、シリコーンと、を含む。また、樹脂組成物は、発泡剤、架橋剤等を含んでいてもよい。更に、本技術に係る樹脂発泡体シートと水との接触角は、１２０°以上であることを特徴とする。
（【００１１】以降は省略されています）

関連特許
