公開番号2025111154
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005383
出願日2024-01-17
発明の名称冷蔵庫
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類F25D 23/00 20060101AFI20250723BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】本実施形態は、貯蔵室扉内に配置されている配線から発生するノイズにより操作部が誤動作してしまうことを抑制できるようにした冷蔵庫を提供する。
【解決手段】本実施形態に係る冷蔵庫は、貯蔵物が収容される貯蔵室と、前記貯蔵室の開口を閉塞可能な貯蔵室扉と、静電容量の変化に基づいて人体の近接または接触を検出可能な検出部と、前記検出部が設けられる基板と、前記貯蔵室扉内において前記基板に接続される配線と、前記配線を前記貯蔵室扉内に導入することが可能な導入孔と、を備え、前記検出部は、前記貯蔵室扉のうち前記導入孔が設けられている一方側とは反対側である他方側に配置され、前記基板は、前記検出部と前記貯蔵室扉の他方側の側面との間に、前記配線が接続される接続部を有し、前記配線は、前記貯蔵室扉内において、前記導入孔から延出し、前記検出部を迂回して前記接続部に接続されている。
【選択図】図2
特許請求の範囲【請求項１】
貯蔵物が収容される貯蔵室と、
前記貯蔵室の開口を閉塞可能な貯蔵室扉と、
静電容量の変化に基づいて人体の近接または接触を検出可能な検出部と、
前記検出部が設けられる基板と、
前記貯蔵室扉内において前記基板に接続される配線と、
前記配線を前記貯蔵室扉内に導入することが可能な導入孔と、
を備え、
前記検出部は、前記貯蔵室扉のうち前記導入孔が設けられている一方側とは反対側である他方側に配置され、
前記基板は、前記検出部と前記貯蔵室扉の他方側の側面との間に、前記配線が接続される接続部を有し、
前記配線は、前記貯蔵室扉内において、前記導入孔から延出し、前記検出部を迂回して前記接続部に接続されている冷蔵庫。
続きを表示（約 860 文字）【請求項２】
前記配線は、
前記導入孔から前記貯蔵室扉内に延出する第一部分と、
前記第一部分から前記貯蔵室扉の他方側へ延出方向が変わる第二部分と、
を有し、
前記検出部は、前記第二部分と前記接続部との間に配置され、
前記配線は、前記第二部分と前記接続部とを結ぶ仮想直線から離れて配置され、且つ、前記検出部を迂回する迂回部分を有する請求項１に記載の冷蔵庫。
【請求項３】
前記貯蔵室扉の一方側は、当該貯蔵室扉の左右方向における一方側であり、
前記貯蔵室扉の他方側は、当該貯蔵室扉の左右方向における他方側であり、
前記貯蔵室扉は、当該貯蔵室扉の一方側が回動軸によって軸支されることにより回動可能に構成され、
前記回動軸が前記貯蔵室扉に設けられ、前記導入孔が前記回動軸に設けられた構成、または、前記回動軸が前記貯蔵室を形成する冷蔵庫本体に設けられ、前記導入孔が前記貯蔵室扉において前記回動軸を収容する構成となっており、
前記迂回部分は、前記検出部よりも下方側に配置されている請求項２に記載の冷蔵庫。
【請求項４】
前記貯蔵室扉は、
断熱材が収容される断熱材収容領域と、
前記基板が収容される基板収容領域と、
前記断熱材収容領域と前記基板収容領域とを仕切る仕切り部と、
前記仕切り部に設けられ、前記配線を挿通可能な挿通孔と、
を備え、
前記接続部は、前記基板の下部側に配置され、
前記挿通孔は、前記仕切り部のうち前記基板収容領域の下部側を仕切る部分に配置されている請求項３に記載の冷蔵庫。
【請求項５】
前記配線は、前記接続部に対し上方向に向かって接続される請求項４に記載の冷蔵庫。
【請求項６】
前記検出部と前記配線との間に、前記配線から発生する電磁波が前記検出部に伝播することを抑制する抑制部を備える請求項３に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、冷蔵庫に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば特許文献１に開示されている冷蔵庫は、貯蔵室を形成する冷蔵庫本体に、貯蔵室の開口を閉塞する貯蔵室扉を回動可能に備えている。また、この冷蔵庫は、貯蔵室扉の下部の中央部に操作部を備えている。また、この冷蔵庫は、冷蔵庫本体内から延出する配線が、貯蔵室扉を回動可能に支持するヒンジ部から貯蔵室扉内に導入されて操作部に接続された構成となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２７２１６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
現代の冷蔵庫においては、静電容量の変化に基づいて人体の近接または接触を検出可能なタッチスイッチを操作部に設ける構成が主流である。しかしながら、この構成においては、貯蔵室扉内に配置されている配線から発生する例えば電磁波などといったノイズにより操作部が誤動作してしまうことが懸念される。
【０００５】
本実施形態は、貯蔵室扉内に配置されている配線から発生するノイズにより操作部が誤動作してしまうことを抑制できるようにした冷蔵庫を提供する。
【課題を解決するための手段】
【０００６】
本実施形態に係る冷蔵庫は、貯蔵物が収容される貯蔵室と、前記貯蔵室の開口を閉塞可能な貯蔵室扉と、静電容量の変化に基づいて人体の近接または接触を検出可能な検出部と、前記検出部が設けられる基板と、前記貯蔵室扉内において前記基板に接続される配線と、前記配線を前記貯蔵室扉内に導入することが可能な導入孔と、を備え、前記検出部は、前記貯蔵室扉のうち前記導入孔が設けられている一方側とは反対側である他方側に配置され、前記基板は、前記検出部と前記貯蔵室扉の他方側の側面との間に、前記配線が接続される接続部を有し、前記配線は、前記貯蔵室扉内において、前記導入孔から延出し、前記検出部を迂回して前記接続部に接続されている。
【図面の簡単な説明】
【０００７】

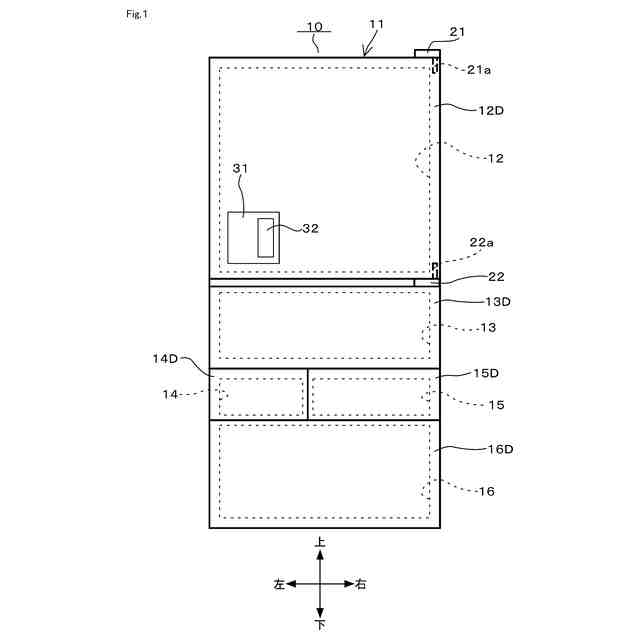

本実施形態に係る冷蔵庫の構成例を概略的に示す正面図
本実施形態に係る冷蔵室扉の内部の構成例を概略的に示す背面図

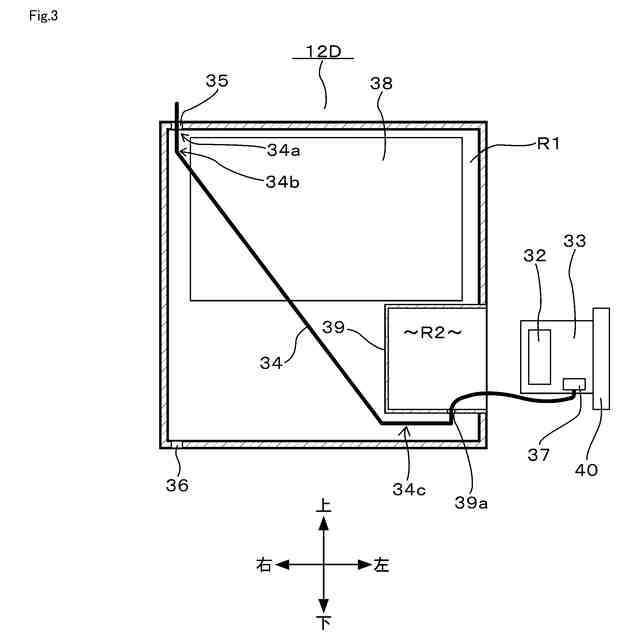

本実施形態に係る冷蔵室扉の内部の構成例を概略的に示すものであって、基板収容領域外において基板のコネクタに配線が接続された状態の一例を示す背面図

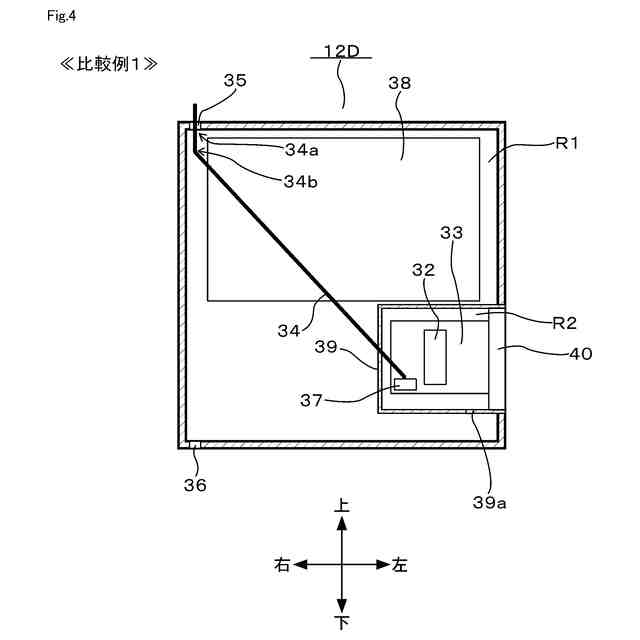

本実施形態の比較例に係る冷蔵室扉の内部の構成例を概略的に示す背面図
本実施形態の比較例に係る基板のコネクタに対する配線の接続態様を概略的に示す図

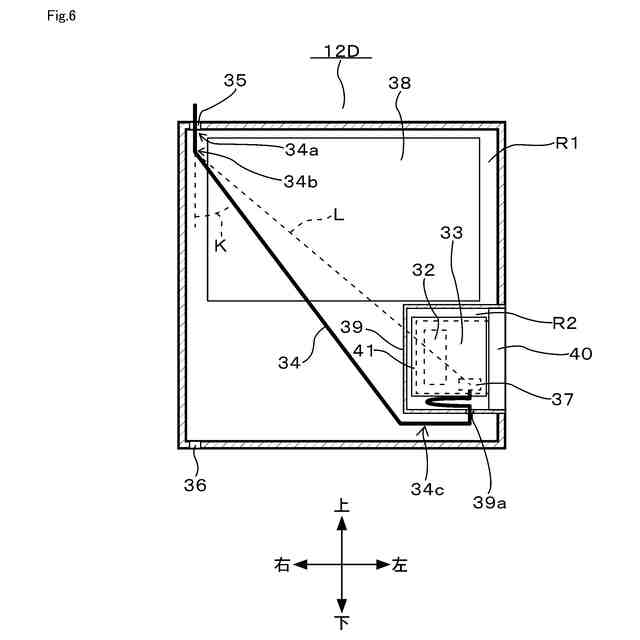

本実施形態の変形例に係る冷蔵室扉の内部の構成例を概略的に示す背面図
本実施形態の変形例に係る冷蔵室扉の構成例を概略的に示す背面図
【発明を実施するための形態】
【０００８】
以下、冷蔵庫に係る一実施形態について図面を参照しながら説明する。図１に例示する冷蔵庫１０は、その外郭を構成する矩形箱状の断熱箱体１１の内部に複数の貯蔵室１２，１３，１４，１５，１６を形成している。断熱箱体１１は、冷蔵庫本体の一例である。貯蔵室１２，１３，１４，１５，１６の内部には、例えば食品類などといった各種の貯蔵物を収容することが可能である。詳しい図示は省略するが、断熱箱体１１は、内箱と外箱との間に断熱材を備えた構成である。断熱箱体１１を構成する断熱材としては、例えば、真空断熱パネル、発泡ウレタン、断熱性材料を成形した断熱成形体などといった種々の断熱材を適用することができる。
【０００９】
貯蔵室１２は、この場合、冷蔵温度帯に維持される冷蔵室である。以下、貯蔵室１２を「冷蔵室１２」と称する場合がある。貯蔵室１３は、この場合、冷蔵温度帯に維持される野菜室である。以下、貯蔵室１３を「野菜室１３」と称する場合がある。貯蔵室１４は、この場合、冷凍温度帯に維持される製氷室である。以下、貯蔵室１４を「製氷室１４」と称する場合がある。貯蔵室１５は、この場合、冷凍温度帯に維持される小冷凍室である。以下、貯蔵室１５を「小冷凍室１５」と称する場合がある。貯蔵室１６は、この場合、冷凍温度帯に維持される大冷凍室である。以下、貯蔵室１６を「大冷凍室１６」と称する場合がある。
【００１０】
冷蔵室１２は、冷蔵庫１０が備える複数の貯蔵室１２，１３，１４，１５，１６のうち最も上部に設けられた貯蔵室となっている。野菜室１３は、この冷蔵室１２の下側に設けられており、且つ、断熱箱体１１の上下方向における概ね中央部に位置して設けられている。製氷室１４と小冷凍室１５は、この野菜室１３の下側に設けられており、且つ、断熱箱体１１内において冷蔵庫１０の横方向に沿って並んでいる。大冷凍室１６は、断熱箱体１１内において製氷室１４および小冷凍室１５の下側に設けられている。大冷凍室１６は、冷蔵庫１０が備える複数の貯蔵室１２，１３，１４，１５，１６のうち最も下部に設けられた貯蔵室となっている。
（【００１１】以降は省略されています）
