公開番号2025111043
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005188
出願日2024-01-17
発明の名称表面被覆切削工具
出願人三菱マテリアル株式会社
代理人個人
主分類B23B 27/14 20060101AFI20250723BHJP(工作機械;他に分類されない金属加工)
要約【課題】Ti基合金、Ni基合金等の難削材の高速断続切削加工においても耐久性を有する表面被覆切削工具の提供
【解決手段】基体と該基体上の被覆層を有する表面被覆切削工具であって、
前記被覆層は、それぞれの平均厚さが2nm以上50nm以下であるA層とB層とが交互に積層されたものであり、
前記A層の平均組成は、(Ti_1-xL_x)B_zであり、前記B層の平均組成は、(Ti_1-yL_y)B_wであり、
Lはランタノイド元素の1種以上であり、0.01≦y-x≦0.10、y≦0.20、1.5≦z≦3.0、1.5≦w≦3.0である、
ことを特徴とする表面被覆切削工具。

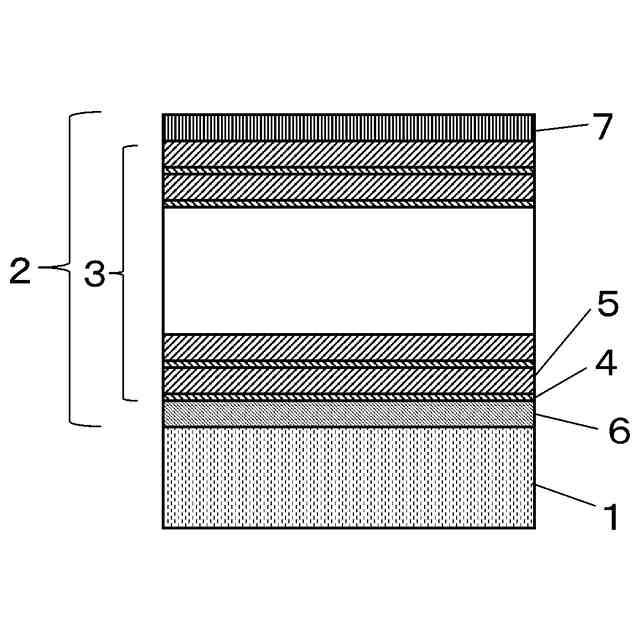

【選択図】図1
特許請求の範囲【請求項１】
基体と該基体上の被覆層を有する表面被覆切削工具であって、
前記被覆層は、それぞれの平均厚さが２ｎｍ以上５０ｎｍ以下であるＡ層とＢ層とが交互に積層されたものであり、
前記Ａ層の平均組成は、（Ｔｉ
１－ｘ
Ｌ
ｘ
）Ｂ
ｚ
であり、前記Ｂ層の平均組成は、（Ｔｉ
１－ｙ
Ｌ
ｙ
）Ｂ
ｗ
であり、
Ｌはランタノイド元素の１種以上であり、０．０１≦ｙ－ｘ≦０．１０、０．０１≦ｙ≦０．２０、１．５≦ｚ≦３．０、１．５≦ｗ≦３．０である、
ことを特徴とする表面被覆切削工具。
続きを表示（約 77 文字）【請求項２】
前記被覆層をＸ線解析したとき、（００１）面に対応するＸ線強度が最大であることを特徴とする請求項１に記載の表面被覆切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面被覆切削工具（以下、被覆工具ということがある）に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

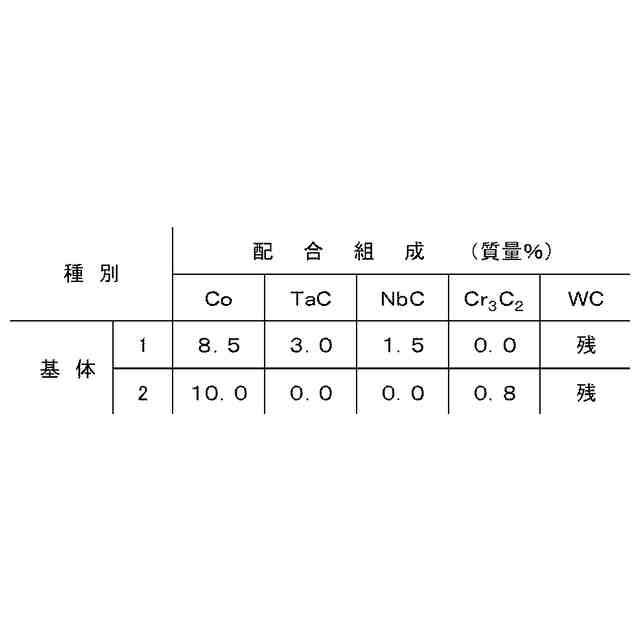

従来から、被覆工具としては、例えば、炭化タングステン（以下、ＷＣで表す）基超硬合金等の基体に被覆層を形成したものが知られている。
そして、この被覆層の組成、組織、結晶構造等を調整することによって、Ｔｉ基合金、Ｎｉ基合金等の難削材の切削加工も含め、切削性能を高めた被覆層を得る提案がなされている。
【０００３】
例えば、特許文献１には、基体上に、１層以上のＴｉＢ
２
層を含む被覆層を有し、該被覆層は５０ＧＰａ以上の硬度と（００１）面配向を示す被覆工具が記載されている。
【０００４】
特許文献２には、被覆層がＴｉ
１－ｘ
Ｍ
ｘ
Ｂ
ｙ
（Ｍは周期表の４～６族の元素の１種以上、０．０５≦ｘ≦０．５０、１．０≦ｙ≦２．５）であってｘが厚さ方向に繰り返し変化し、ｘの極大値の平均値と極小値の平均値との差および前記極大値と極小値との平均間隔がそれぞれ所定値である被覆工具が記載され、該被覆工具はＴｉ基合金の切削加工に供しても優れた耐クラック性と耐摩耗性を有するとされている。
【０００５】
特許文献３には、被覆層がＴｉとランタノイド元素との複合硼化物層を含む被覆工具が記載され、該被覆工具はＴｉ基合金等の難削材の高速高能率加工に供しても、優れた耐摩耗性と耐欠損性を有しているとされている。
【先行技術文献】
【特許文献】
【０００６】
特許第６５６１０４８号公報
特開２０２３－１０５８８４号公報
特開２０２２－１２６３７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、前記事情や提案を鑑みてなされたものであって、Ｔｉ基合金、Ｎｉ基合金等といった難削材の高速断続切削加工においても耐久性を有する表面被覆切削工具を提供することを目的とする。
【０００８】

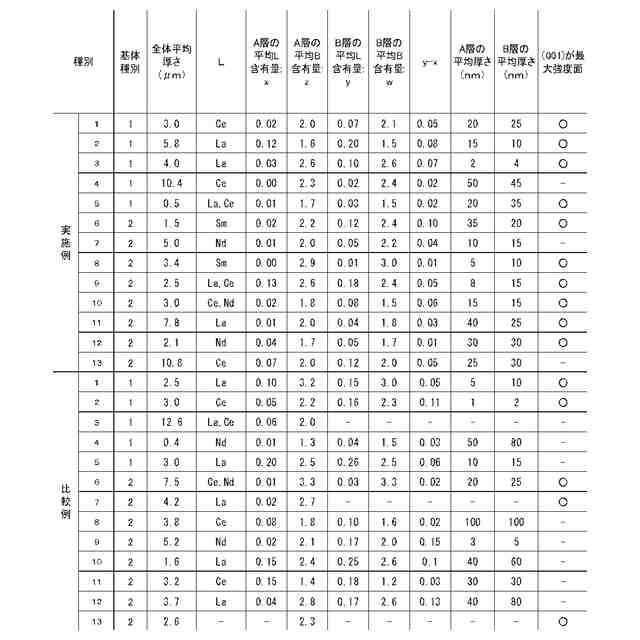

本発明の実施形態に係る表面被覆切削工具は、
基体と該基体上の被覆層を有し、
前記被覆層は、それぞれの平均厚さが２ｎｍ以上５０ｎｍ以下であるＡ層とＢ層とが交互に積層されたものであり、
前記Ａ層の平均組成は、（Ｔｉ
１－ｘ
Ｌ
ｘ
）Ｂ
ｚ
であり、前記Ｂ層の平均組成は、（Ｔｉ
１－ｙ
Ｌ
ｙ
）Ｂ
ｗ
であり、
Ｌはランタノイド元素の１種以上であり、０．０１≦ｙ－ｘ≦０．１０、０．０１≦ｙ≦０．２０、１．５≦ｚ≦３．０、１．５≦ｗ≦３．０
である。
【０００９】
前記実施形態に係る表面被覆切削工具は、次の事項（１）を満足してもよい。
（１）前記被覆層をＸ線解析したとき、（００１）面に対応するＸ線強度が最大であること。
【発明の効果】
【００１０】

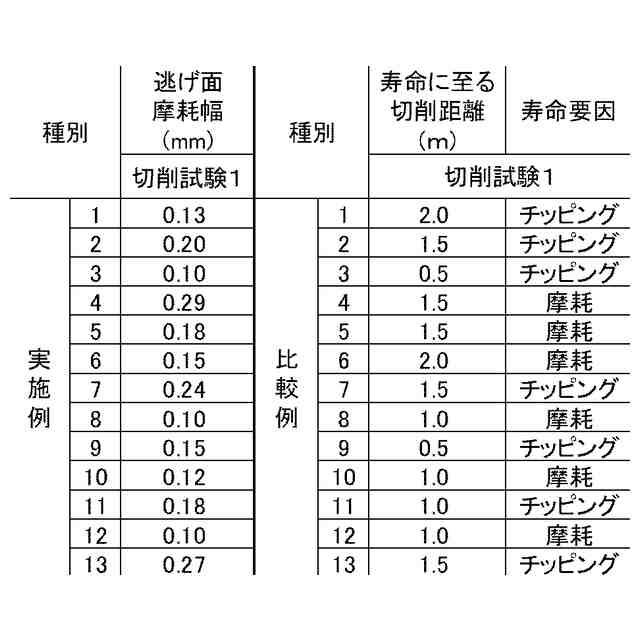

前記の表面被覆切削工具は、Ｔｉ基合金、Ｎｉ基合金等の難削材の高速断続切削加工であっても優れた耐久性を有する。
【図面の簡単な説明】

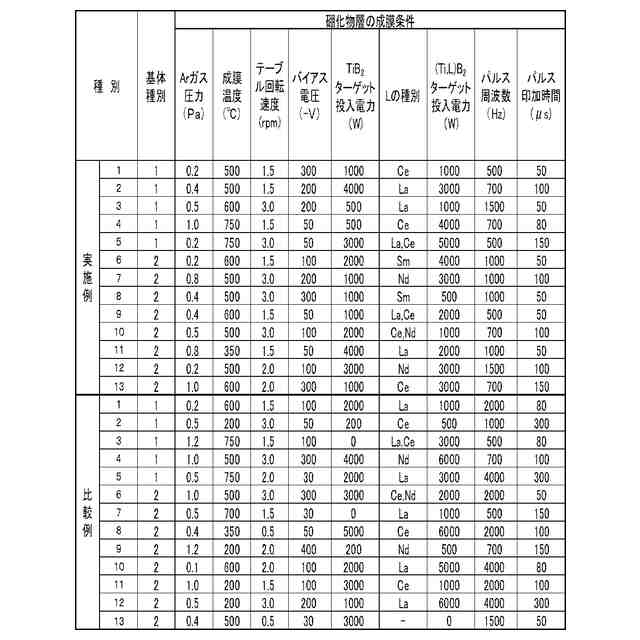

（【００１１】以降は省略されています）
