公開番号2025110802
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004853
出願日2024-01-16
発明の名称電気接続部品及び電子装置
出願人サイントル株式会社,国立大学法人東京大学
代理人弁理士法人iX
主分類H05K 1/09 20060101AFI20250722BHJP(他に分類されない電気技術)
要約【課題】接続特性を向上できる電気接続部品及び電子装置を提供する。
【解決手段】実施形態によれば、電気接続部品は、第1部分及び第2部分を含み、複数の第1導電性ファイバを含む第1導電部材と、第3部分及び第4部分を含み、複数の第2導電性ファイバを含む第2導電部材と、中間領域及び孔を含む中間部材と、を含む。前記中間領域は、前記第1部分と前記第3部分との間に設けられる。前記第2部分及び前記第4部分は、前記孔の中において、互いに電気的に接続される。前記第1部分から前記第3部分への第1方向に対して垂直な第2方向において、前記第2部分に含まれる前記複数の第1導電性ファイバの1つの少なくとも一部は、前記第4部分に含まれる前記複数の第2導電性ファイバの1つの少なくとも一部と、前記第4部分に含まれる前記複数の第2導電性ファイバの別の1つの少なくとも一部と、の間にある。
【選択図】図1

特許請求の範囲【請求項１】
第１部分及び第２部分を含み、複数の第１導電性ファイバを含む第１導電部材と、
第３部分及び第４部分を含み、複数の第２導電性ファイバを含む第２導電部材と、
中間領域及び孔を含む中間部材と、
を備え、
前記中間領域は、前記第１部分と前記第３部分との間に設けられ、
前記第２部分及び前記第４部分は、前記孔の中において、互いに電気的に接続され、
前記第１部分から前記第３部分への第１方向に対して垂直な第２方向において、前記第２部分に含まれる前記複数の第１導電性ファイバの１つの少なくとも一部は、前記第４部分に含まれる前記複数の第２導電性ファイバの１つの少なくとも一部と、前記第４部分に含まれる前記複数の第２導電性ファイバの別の１つの少なくとも一部と、の間にある、電気接続部品。
続きを表示（約 540 文字）【請求項２】
前記第２方向において、前記第４部分に含まれる前記複数の第２導電性ファイバの前記１つの前記少なくとも一部は、前記第２部分に含まれる前記複数の第１導電性ファイバの前記１つの前記少なくとも一部と、前記第２部分に含まれる前記複数の第１導電性ファイバの別の１つの少なくとも一部と、の間にある、請求項１に記載の電気接続部品。
【請求項３】
前記中間部材は、絶縁性を有する、請求項１に記載の電気接続部品。
【請求項４】
前記中間部材は、不織布または織布を含む、請求項１に記載の電気接続部品。
【請求項５】
複数の第１導電性ファイバの前記１つは、第１芯部材と、第１導電層と、を含み、
前記第１芯部材は、前記第１芯部材の延びる第１延在方向に沿う第１側面を含み、
前記第１導電層は、前記第１側面に設けられた、請求項１～４のいずれか１つに記載の電気接続部品。
【請求項６】
請求項１に記載の電気接続部品と、
前記第２導電部材と電気的に接続された回路部と、
を備えた電子装置。
【請求項７】
前記第１導電部材に固定された粘着層をさらに備えた、請求項６に記載の電子装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、電気接続部品及び電子装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、電気接続部品が、各種の電子装置に用いられる。電気接続部品において、安定した接続特性が望まれる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３７９３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
実施形態は、接続特性を向上できる電気接続部品及び電子装置を提供する。
【課題を解決するための手段】
【０００５】
実施形態によれば、電気接続部品は、第１部分及び第２部分を含み、複数の第１導電性ファイバを含む第１導電部材と、第３部分及び第４部分を含み、複数の第２導電性ファイバを含む第２導電部材と、中間領域及び孔を含む中間部材と、を含む。前記中間領域は、前記第１部分と前記第３部分との間に設けられる。前記第２部分及び前記第４部分は、前記孔の中において、互いに電気的に接続される。前記第１部分から前記第３部分への第１方向に対して垂直な第２方向において、前記第２部分に含まれる前記複数の第１導電性ファイバの１つの少なくとも一部は、前記第４部分に含まれる前記複数の第２導電性ファイバの１つの少なくとも一部と、前記第４部分に含まれる前記複数の第２導電性ファイバの別の１つの少なくとも一部と、の間にある。
【図面の簡単な説明】
【０００６】
図１は、第１実施形態に係る電気接続部品を例示する模式的断面図である。
図２は、第１実施形態に係る電気接続部品の一部の例示する模式図である。

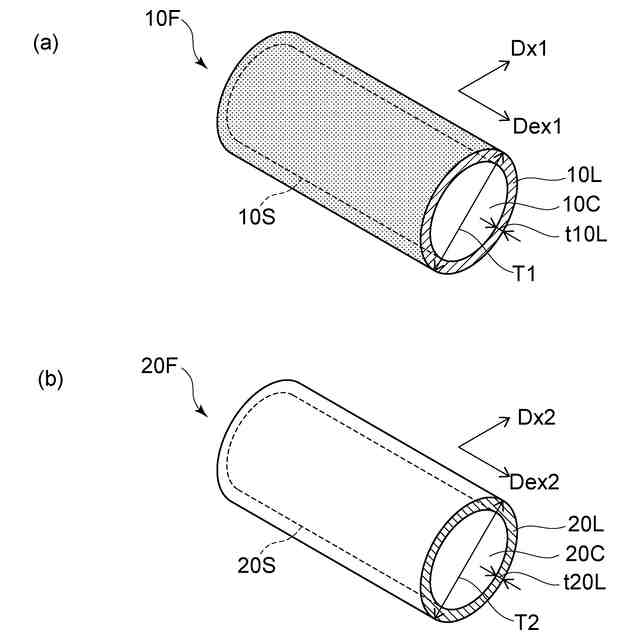

図３（ａ）及び図３（ｂ）は、第１実施形態に係る電気接続部品の一部を例示する模式的斜視図である。
図４は、第２実施形態に係る電子装置を例示する模式的断面図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の各実施の形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００８】
（第１実施形態）

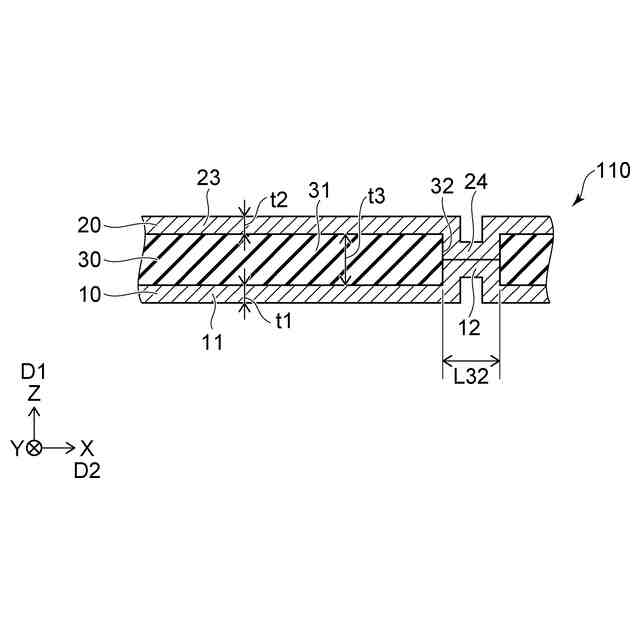

図１は、第１実施形態に係る電気接続部品を例示する模式的断面図である。

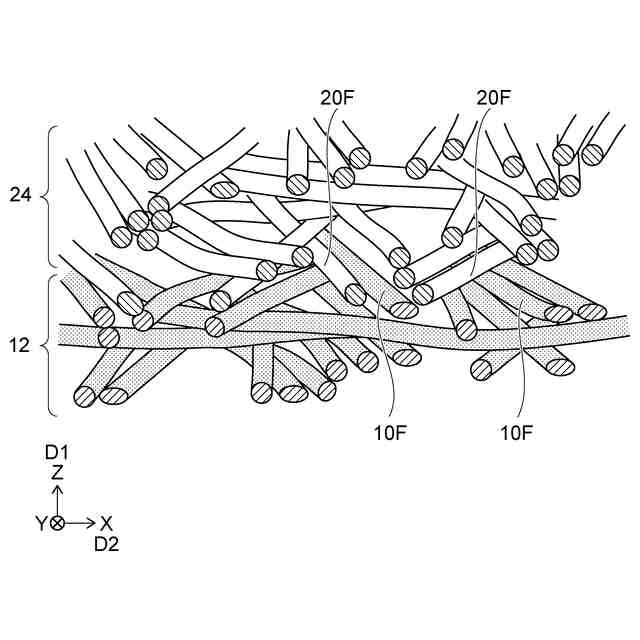

図２は、第１実施形態に係る電気接続部品の一部の例示する模式図である。
図１に示すように、実施形態に係る電気接続部品１１０は、第１導電部材１０、第２導電部材２０、及び、中間部材３０を含む。
【０００９】
第１導電部材１０は、第１部分１１及び第２部分１２を含む。第１導電部材１０は、複数の第１導電性ファイバ１０Ｆを含む（図２参照）。
【００１０】
第２導電部材２０は、第３部分２３及び第４部分２４を含む。第２導電部材２０は、複数の第２導電性ファイバ２０Ｆを含む（図２参照）。
