特許ウォッチ

公開番号2025110358
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024119296,2024004064
出願日2024-07-25,2024-01-15
発明の名称活性エネルギー線硬化型インキ、その製造方法、および印刷物
出願人artience株式会社
代理人
主分類C09D 11/101 20140101AFI20250718BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】本発明は、良好な印刷適性を具備し、高精細かつ硬化性を向上させた活性エネルギー線硬化型インキの提供、並びにその印刷物の提供を目的とする。
【解決手段】ウレタン(メタ)アクリレート(A)、および環構造を有する樹脂(C)を含有する活性エネルギー線硬化型インキであって、ウレタン(メタ)アクリレート(A)の(メタ)アクリロイル基濃度が、4.0～8.0mmol/gの範囲であることを特徴とする活性エネルギー線硬化型インキ。
【選択図】なし
特許請求の範囲【請求項１】
ウレタン（メタ）アクリレート（Ａ）、および環構造を有する樹脂（Ｃ）を含有する活性エネルギー線硬化型インキであって、
ウレタン（メタ）アクリレート（Ａ）の（メタ）アクリロイル基濃度が、４．０～８．０ｍｍｏｌ／ｇの範囲であることを特徴とする活性エネルギー線硬化型インキ。
続きを表示（約 970 文字）【請求項２】
ウレタン（メタ）アクリレート（Ａ）が、水酸基を１個以上有する（メタ）アクリル化合物（ａ１）と、（ａ１）以外のポリオール化合物（ａ２）と、イソシアネート化合物（ａ３）との反応物であることを特徴とする請求項１記載の活性エネルギー線硬化型インキ。
【請求項３】
環構造を有する樹脂（Ｃ）が、重量平均分子量１，０００～１００，０００である、請求項１記載の活性エネルギー線硬化型インキ。
【請求項４】
環構造を有する樹脂（Ｃ）が、アリル樹脂、ジアリルフタレート樹脂、ロジン、マレイン化ロジン、アクリル化ロジン、ロジン変性樹脂、エポキシ樹脂、ポリエステル樹脂、ポリウレタン樹脂、アルキッド樹脂、および、石油樹脂からなる群より選ばれる１種以上を含む、請求項１記載の活性エネルギー線硬化型インキ。
【請求項５】
さらに、（メタ）アクリル化合物（（Ａ）および（Ｃ）である場合を除く）を含む、請求項１記載の活性エネルギー線硬化型インキ。
【請求項６】
ポリオール化合物（ａ２）の水酸基価が、１２５～１８５０ｍｇＫＯＨ／ｇであることを特徴とする請求項２記載の活性エネルギー線硬化型インキ。
【請求項７】
イソシアネート化合物（ａ３）中に含有しているイソシアネート基のモル数（ａ３'）に対する水酸基を１個以上有する（メタ）アクリル化合物（ａ１）中に含有している水酸基のモル数（ａ１'）の割合［（ａ１'）／（ａ３'）］が、０．２～０．６の範囲であることを特徴とする請求項２記載の活性エネルギー線硬化型インキ。
【請求項８】
請求項２記載の活性エネルギー線硬化型インキの製造方法であって、
水酸基を１個以上有する（メタ）アクリル化合物（ａ１）と、（ａ１）以外のポリオール化合物（ａ２）と、イソシアネート化合物（ａ３）とを、（メタ）アクリル化合物（（Ａ）および（Ｃ）である場合を除く）中で反応させてウレタン（メタ）アクリレート（Ａ）を得る工程を含むことを特徴とする、活性エネルギー線硬化型インキの製造方法。
【請求項９】
基材上に、請求項１～７いずれか記載の活性エネルギー線硬化型インキの硬化物を有することを特徴とする印刷物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、新規にして有用なる活性エネルギー線硬化型インキ、その製造方法、および印刷物に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、印刷の短納期化・環境対応の要求が高まりから従来使用されていた油性インキに替わり、速乾性で溶剤を使用しない活性エネルギー線硬化型インキの使用が拡大している。活性エネルギー線硬化型インキはアクリルエステル化合物のような活性エネルギー線硬化性を有する不飽和化合物を構成成分として含有しており、活性エネルギー線照射とともに瞬時に硬化し、上記不飽和化合物の３次元架橋による強靭な皮膜を形成する。瞬時に硬化することから、印刷直後に後加工を行うことが出来るため、生産性向上および意匠の保護のため強い皮膜が要求される包装用パッケージ印刷や商業分野におけるフォーム印刷等において活性エネルギー線硬化型インキが好適に使用されている。
【０００３】
活性エネルギー線硬化型インキには、印刷適性を付与する目的としてジアリルフタレート樹脂に代表されるバインダー樹脂を用いることが多いが、ほとんどのバインダー樹脂には（メタ）アクリロイル基がないため活性エネルギー線硬化型インキの硬化膜中で３次元架橋形成に関与せず、結果としてインキの硬化性を劣化させてしまう課題がある。一方で、（メタ）アクリロイル基を有するバインダー樹脂であるウレタンアクリレートを用いることでインキの硬化性の課題を解決することができる。例えば、特許文献１には、ヒドロキシエチルアクリレート、ポリオール、ポリメリックＭＤＩを原料とし、（メタ）アクリロイル基濃度が１．５～３．９ｍｍｏｌ／ｇの範囲となるウレタンアクリレートを用いたインキが開示されている。特許文献２では、ペンタエリスリトールトリアクリレート、分子量１０００のポリプロピレングリコール、イソホロンジイソシアネートを原料としたウレタンアクリレートを用いたインキが開示されている。しかし、特許文献２のウレタンアクリレートの（メタ）アクリロイル基濃度は１．６ｍｍｏｌ／ｇ程度にとどまる。印刷現場では更なる生産性向上や活性エネルギー線の照射量の削減が求められている為、ウレタンアクリレートへの更なる（メタ）アクリロイル基の導入によるインキの硬化性向上が求められている。
【０００４】
また、油性インキと比較して活性エネルギー線硬化型インキは、印刷機内のローラーの回転によりインキミストが発生しやすく印刷機が汚れるトラブルや、インキの流動性が乏しいために印刷時にインキ壺からインキがローラーに掻き取られなくなるトラブル（インキ壺逃げ）が発生しやすいといった問題点が挙げられる。また、近年はより高精細で鮮明な印刷物の提供が市場より求められている。特許文献３には、ウレタンウレア（メタ）アクリレートオリゴマーと光重合開始剤からなる活性エネルギー線硬化型コーテイング用組成物が開示されているが、上記に記載した、印刷機上でのトラブル抑制や高精細な印刷物の提供には不十分である。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１６／６３６２５号
特開昭６０－１６１４６８号公報
特開２００６－２４９３５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、良好な印刷適性を具備し、高精細かつ硬化性を向上させた活性エネルギー線硬化型インキの提供、並びにその印刷物の提供を目的とする。
【課題を解決するための手段】
【０００７】
本発明者らは、（メタ）アクリロイル基濃度が４．０～８．０ｍｍｏｌ／ｇの範囲となるウレタンアクリレートおよび、環構造を有する樹脂を含有する活性エネルギー線硬化型インキが、印刷時のインキミストおよび壺逃げトラブルを解消し、優れた硬化性と高精細な印刷物を提供可能なインキとなることを見出し、本発明に至った。
【０００８】
すなわち、本発明は、ウレタン（メタ）アクリレート（Ａ）、および環構造を有する樹脂（Ｃ）を含有する活性エネルギー線硬化型インキであって、
ウレタン（メタ）アクリレート（Ａ）の（メタ）アクリロイル基濃度が、４．０～８．０ｍｍｏｌ／ｇの範囲であることを特徴とする活性エネルギー線硬化型インキに関する。
【０００９】
また、本発明は、ウレタン（メタ）アクリレート（Ａ）が、水酸基を１個以上有する（メタ）アクリル化合物（ａ１）と、（ａ１）以外のポリオール化合物（ａ２）と、イソシアネート化合物（ａ３）との反応物であることを特徴とする上記活性エネルギー線硬化型インキに関する。
【００１０】
また、本発明は、環構造を有する樹脂（Ｃ）が、重量平均分子量１，０００～１００，０００である、上記活性エネルギー線硬化型インキに関する。

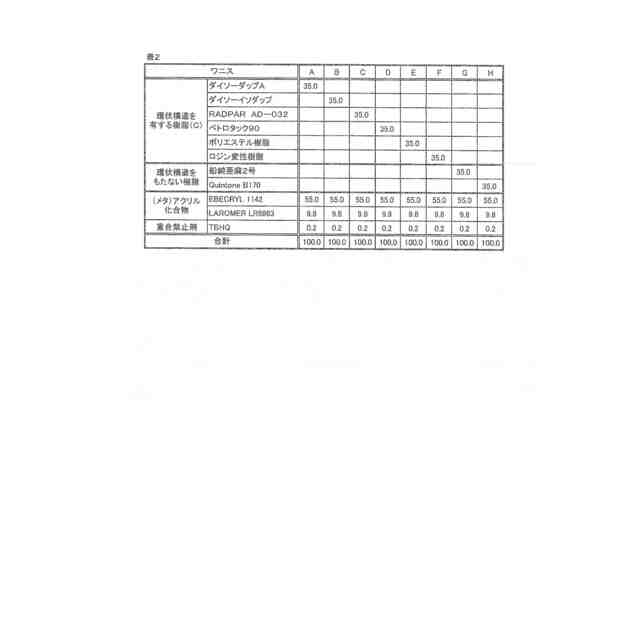

（【００１１】以降は省略されています）

関連特許
