発明の名称アプリケーション起動方法
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類H04N 21/443 20110101AFI20250717BHJP(電気通信技術)
要約【課題】より付加価値の高い機能を実行可能なデジタル放送受信機を提供すること。
【解決手段】放送番組と連携してアプリケーションが実行可能なデジタル放送サービスを受信可能な放送受信装置であって、前記デジタル放送サービスの放送波を受信する放送受信部と、前記受信した放送波から少なくとも放送番組についての映像とアプリケーション関連情報を分離する分離部と、前記放送番組についての映像を再生する放送映像再生部と、携帯情報端末との連携動作を制御する端末連携制御部と、前記アプリケーション関連情報を参照して取得したロケーション情報に基づいて所定のアプリケーションを取得するアプリケーション取得部と、前記取得した所定のアプリケーションを実行してアプリケーション実行映像を出力するアプリケーション実行部と、前記放送番組についての映像または前記アプリケーション実行映像を表示可能な表示部と、を備え、端末連携アプリケーションにおいて、携帯情報端末との連携の可否の判断処理を行う放送受信装置、を用いる。
【選択図】図2A
特許請求の範囲【請求項１】
放送受信装置における放送リソースとアクセスするためのアプリケーションを起動するアプリケーション起動方法において、
放送信号を受信する放送受信ステップと、
前記受信した放送信号からアプリケーション制御情報を取得し、前記アプリケーション制御情報に含まれるロケーション情報が、ネットワーク上のサーバにアプリケーションが存在することを示す場合は、前記サーバからアプリケーションを取得し、前記ロケーション情報が、放送信号によりアプリケーションが伝送されることを示す場合は、放送信号を介してアプリケーションを取得するアプリケーション取得ステップと、
取得した前記アプリケーションを前記放送受信装置において実行するアプリケーション実行ステップと、
前記放送受信装置に備えられたアプリケーションランチャによるランチャ画面を前記放送受信装置に表示するランチャ画面表示ステップと、
外部携帯端末と通信する通信ステップと、
前記受信した放送信号に含まれるＢＭＬ情報に基づいて前記放送受信装置をデータ放送画面表示状態とするデータ放送画面表示ステップと、
を含み、
前記放送リソースとアクセスするためのアプリケーションは、放送信号に含まれるアプリケーション制御情報により起動される放送マネージドアプリケーションと、放送信号に含まれるアプリケーション制御情報以外により起動される放送外マネージドアプリケーションと、を含み、
前記アプリケーション制御情報は、前記放送マネージドアプリケーションが要求する前記放送受信装置の機能を示すアプリケーションプロファイルを含み、
前記アプリケーション実行ステップは、
前記取得されたアプリケーション制御情報が有するアプリケーション制御コードに基づいて前記放送マネージドアプリケーションを起動する第１のアプリケーション起動ステップと、
前記表示されたランチャ画面を介したユーザ操作に基づいて、前記放送外マネージドアプリケーションを起動する第２のアプリケーション起動ステップと、
前記通信ステップによって受信した、前記外部携帯端末を介したユーザ操作による起動要求に基づいて、前記放送外マネージドアプリケーションを起動する第３のアプリケーション起動ステップと、
前記データ放送画面表示状態におけるユーザ操作に基づいて前記放送マネージドアプリケーションを起動する第４のアプリケーション起動ステップと、
を有するものであり、
前記第１のアプリケーション起動ステップは、前記アプリケーション制御情報が前記放送マネージドアプリケーションの自動起動を示す情報を含んでいる場合に、前記アプリケーション制御情報に含まれる前記アプリケーションプロファイルに基づいて前記放送マネージドアプリケーションを実行可能か確認し、実行可能であれば前記放送マネージドアプリケーションを取得して起動するものであり、
前記データ放送画面表示ステップでは、前記放送受信装置が前記放送マネージドアプリケーションを実行可能であること確認した場合に、前記放送マネージドアプリケーションを起動するためのエントリーボタンを表示するように制御し、
前記第４のアプリケーション起動ステップでは、前記データ放送画面表示状態で表示された前記エントリーボタンに対するユーザ操作に基づいて、前記放送マネージドアプリケーションを起動する、
アプリケーション起動方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アプリケーション起動方法に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
デジタル放送サービスの拡張機能の一つに、放送波でデジタルデータを送信し、天気予報やニュース、おすすめ番組等の各種情報を表示するデータ放送がある。データ放送を受信可能なテレビ受信機は既に多数市販されており、また、データ放送受信に関する技術も下記特許文献１をはじめ多数が公表されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１８６４８６公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
データ放送の特徴として、デジタル放送サービスに対応しているテレビ受信機では、単体でデータ放送の受信が可能であり、さまざまな情報を取得／表示することが可能であることが挙げられる。一方、データ放送は電波帯域の制限により送信可能なデータ量が限られるため、高精細な画面表示や高機能なエフェクトを得ることが難しく、このため、付加価値の高い有用な機能を現行のデジタル放送受信機で実行することが難しいという課題があった。
【０００５】
本発明の目的は、より付加価値の高い機能を実行可能なアプリケーション起動方法を実現することである。
【課題を解決するための手段】
【０００６】
前記課題を解決するための手段として、特許請求の範囲に記載の技術を用いる。
【０００７】
一例を挙げるならば、放送受信装置における放送リソースとアクセスするためのアプリケーションを起動するアプリケーション起動方法において、放送信号を受信する放送受信ステップと、前記受信した放送信号からアプリケーション制御情報を取得し、前記アプリケーション制御情報に含まれるロケーション情報が、ネットワーク上のサーバにアプリケーションが存在することを示す場合は、前記サーバからアプリケーションを取得し、前記ロケーション情報が、放送信号によりアプリケーションが伝送されることを示す場合は、放送信号を介してアプリケーションを取得するアプリケーション取得ステップと、取得した前記アプリケーションを前記放送受信装置において実行するアプリケーション実行ステップと、前記放送受信装置に備えられたアプリケーションランチャによるランチャ画面を前記放送受信装置に表示するランチャ画面表示ステップと、外部携帯端末と通信する通信ステップと、前記受信した放送信号に含まれるＢＭＬ情報に基づいて前記放送受信装置をデータ放送画面表示状態とするデータ放送画面表示ステップと、を含み、前記放送リソースとアクセスするためのアプリケーションは、放送信号に含まれるアプリケーション制御情報により起動される放送マネージドアプリケーションと、放送信号に含まれるアプリケーション制御情報以外により起動される放送外マネージドアプリケーションと、を含み、前記アプリケーション制御情報は、前記放送マネージドアプリケーションが要求する前記放送受信装置の機能を示すアプリケーションプロファイルを含み、前記アプリケーション実行ステップは、前記取得されたアプリケーション制御情報が有するアプリケーション制御コードに基づいて前記放送マネージドアプリケーションを起動する第１のアプリケーション起動ステップと、前記表示されたランチャ画面を介したユーザ操作に基づいて、前記放送外マネージドアプリケーションを起動する第２のアプリケーション起動ステップと、前記通信ステップによって受信した、前記外部携帯端末を介したユーザ操作による起動要求に基づいて、前記放送外マネージドアプリケーションを起動する第３のアプリケーション起動ステップと、前記データ放送画面表示状態におけるユーザ操作に基づいて前記放送マネージドアプリケーションを起動する第４のアプリケーション起動ステップと、を有するものであり、前記第１のアプリケーション起動ステップは、前記アプリケーション制御情報が前記放送マネージドアプリケーションの自動起動を示す情報を含んでいる場合に、前記アプリケーション制御情報に含まれる前記アプリケーションプロファイルに基づいて前記放送マネージドアプリケーションを実行可能か確認し、実行可能であれば前記放送マネージドアプリケーションを取得して起動するものであり、前記データ放送画面表示ステップでは、前記放送受信装置が前記放送マネージドアプリケーションを実行可能であること確認した場合に、前記放送マネージドアプリケーションを起動するためのエントリーボタンを表示するように制御し、前記第４のアプリケーション起動ステップでは、前記データ放送画面表示状態で表示された前記エントリーボタンに対するユーザ操作に基づいて、前記放送マネージドアプリケーションを起動する、アプリケーション起動方法を用いる。
【発明の効果】
【０００８】
本発明の技術を用いることにより、より付加価値の高い機能を実行可能なアプリケーション起動方法を実現することができる。
【図面の簡単な説明】
【０００９】
実施例に係る通信システムのシステム構成図。
実施例に係る放送受信装置のブロック図。

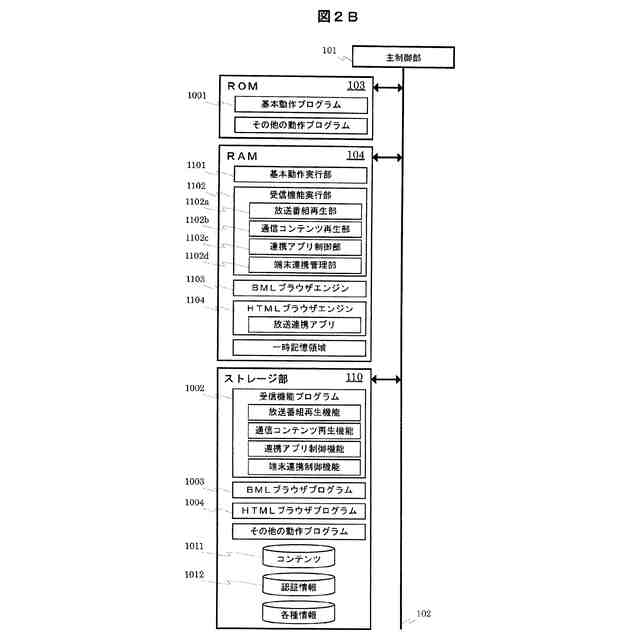

実施例に係る放送受信装置のソフトウェア構成図。

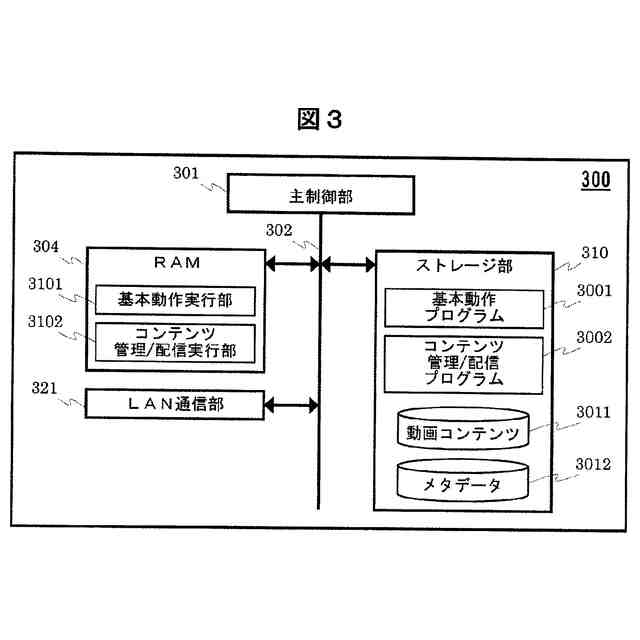

実施例に係る放送局サーバのブロック図。

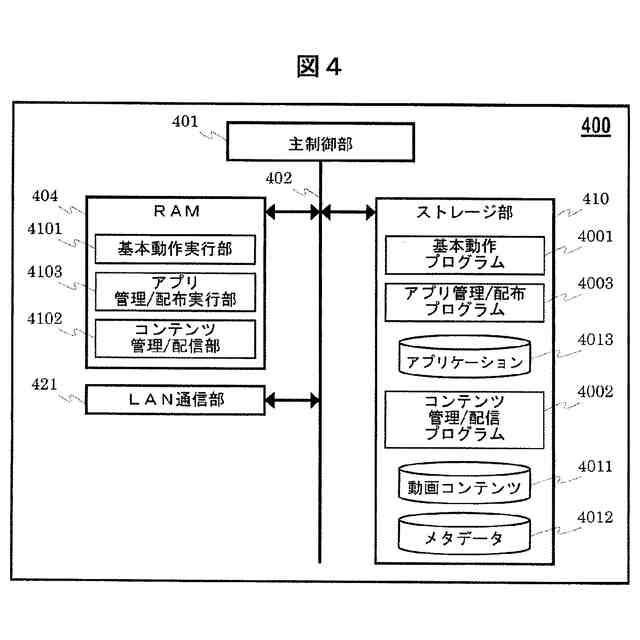

実施例に係るサービス事業者サーバのブロック図。

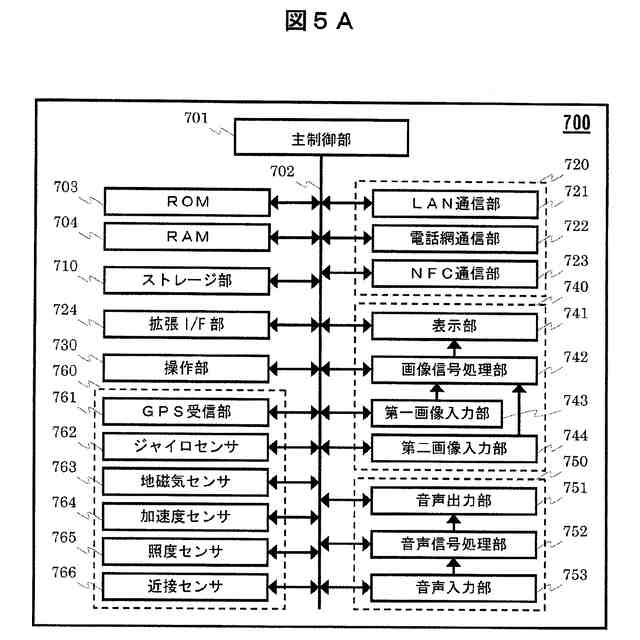

実施例に係る携帯情報端末のブロック図。
実施例に係る携帯情報端末のソフトウェア構成図。

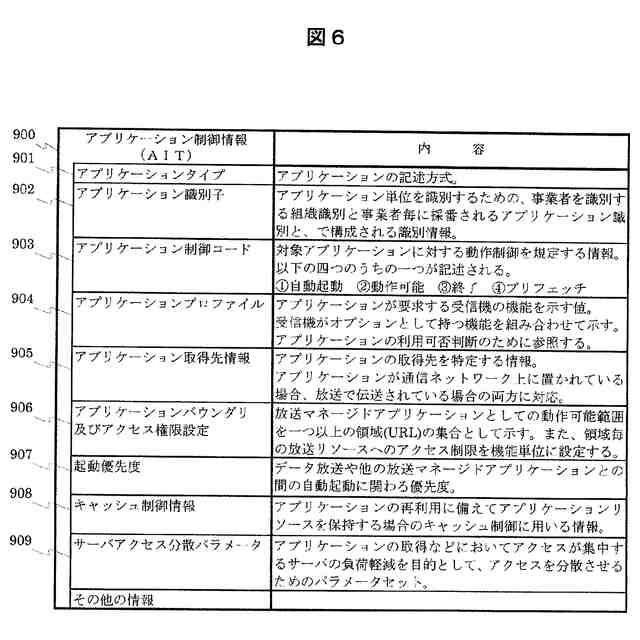

実施例に係るアプリケーション制御情報のデータ構成図。

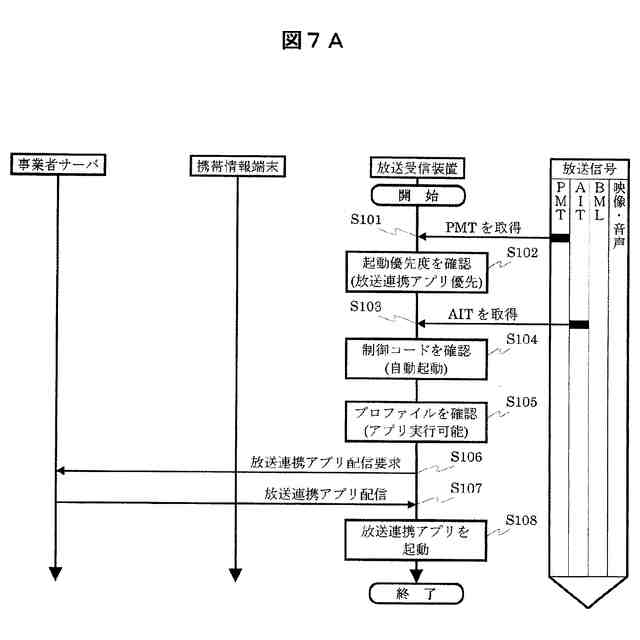

実施例に係る放送受信装置のアプリケーション起動時の動作シーケンス図。
実施例に係る放送受信装置のアプリケーション起動時の動作シーケンス図。
実施例に係る放送受信装置のアプリケーション起動時の動作シーケンス図。
実施例に係る携帯情報端末の連携時の動作シーケンス図。
実施例に係る携帯情報端末の連携時の動作シーケンス図。
実施例に係る携帯情報端末の連携時の動作シーケンス図。
実施例に係る放送受信装置及び携帯情報端末のアプリケーション起動時の動作シーケンス図。
実施例に係る携帯情報端末の連携制御アプリの基本画面の画面表示図。
実施例に係る携帯情報端末の連携制御アプリの基本画面の画面表示図。
実施例に係る放送受信装置のデータ放送画面の画面表示図。
実施例に係る放送受信装置の報知画面の画面表示図。
実施例に係る放送受信装置の放送連携アプリランチャの画面表示図。
実施例に係る放送受信装置の放送連携アプリ実行画面の画面表示図。
実施例に係る放送受信装置の放送連携アプリ実行画面の画面表示図。
実施例に係る放送受信装置の放送連携アプリ実行画面の画面表示図。
実施例に係る放送受信装置の放送連携アプリ実行画面の画面表示図。
実施例に係る放送受信装置のエラー表示画面の画面表示図。
実施例に係る携帯情報端末の放送連携アプリ実行画面の画面表示図。
実施例に係る放送受信装置のＥＰＧ表示画面の画面表示図。
実施例に係る放送受信装置のＥＰＧ表示画面の詳細情報の図。
実施例に係る放送受信装置の放送連携アプリ取得時の動作シーケンス図。
実施例に係る端末連携時の動作シーケンス図。
実施例に係る端末連携時の動作シーケンス図。
実施例に係る端末連携時の動作シーケンス図。
実施例に係る端末連携時の動作シーケンス図。
実施例に係る放送受信装置の放送連携アプリランチャの画面表示図。
実施例に係る放送受信装置の放送連携アプリランチャの画面表示図。
実施例に係る放送受信装置の放送連携アプリランチャの画面表示図。
実施例に係る放送受信装置の放送連携アプリランチャの画面表示図。
実施例に係る放送受信装置の画面表示図。
実施例に係る携帯情報端末の放送連携アプリランチャの画面表示図。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態の例を、図面を用いて説明する。
【実施例】
