公開番号2025107853
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001353
出願日2024-01-09
発明の名称キャンドポンプ及びこれを備える冷却装置
出願人株式会社鷺宮製作所
代理人弁理士法人谷・阿部特許事務所
主分類F04D 13/06 20060101AFI20250714BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】本体ケース当接部、コイルケース当接部、及び、基板の配置を工夫することにより、基板に対して不要な荷重が負荷されることを抑制するとともに、本体ケース当接部を介した荷重により、ボビンケースを安定して挟持し得るキャンドポンプ及びこれを備える冷却装置を提供することである。

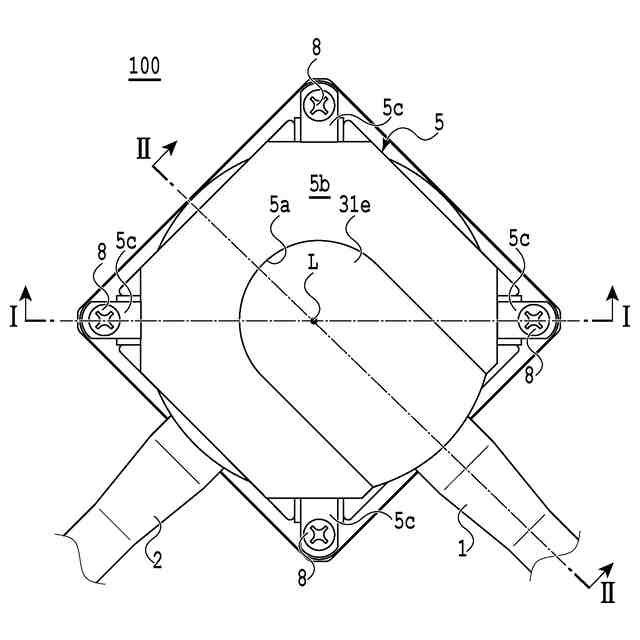

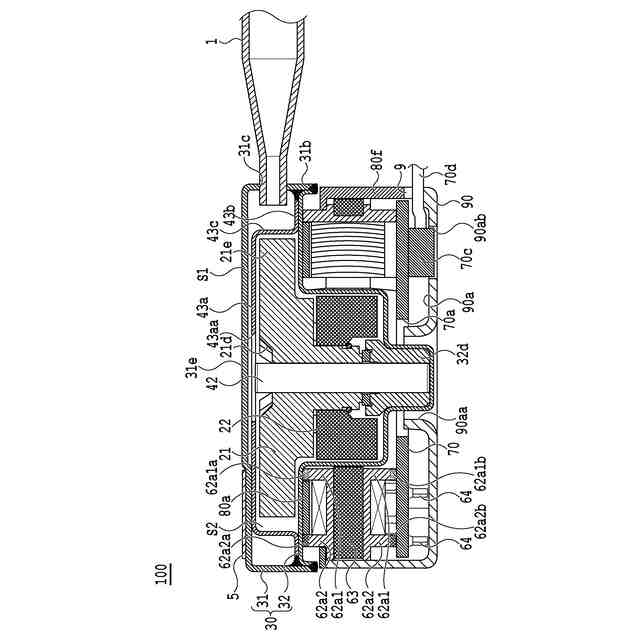

【解決手段】軸線L方向に着脱可能である、回転子ユニット10及び固定子ユニット50と、基板変形抑制手段と、を備えるキャンドポンプ100-1であって、ボビンケース62は、本体ケース30とコイルケース90との間に軸線L方向に挟持されており、基板変形抑制手段は、本体ケース当接部62a1aが、本体挿通孔62a1hの半径方向外側における、ボビンケース本体62aの一側面にあるとともに、軸線L方向の一側から他側に向かって、本体ケース当接部62a1a、コイルケース当接部62bb、基板70の順に配置される。
【選択図】図1
特許請求の範囲【請求項１】

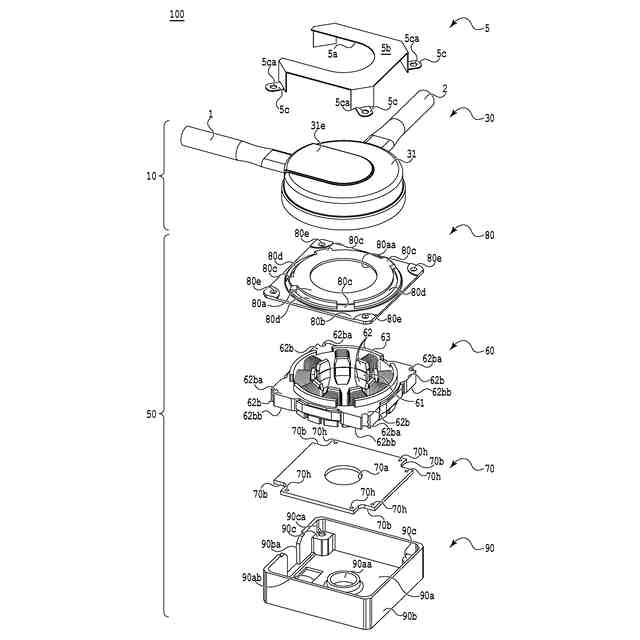

羽根車部材にロータマグネットを設け、軸線を中心に回転する回転子、及び、前記回転子を収容する本体ケースを有する回転子ユニットと、

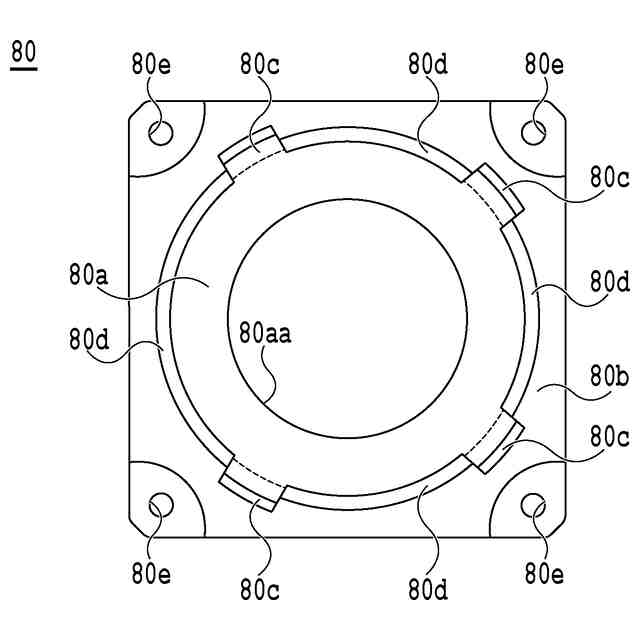

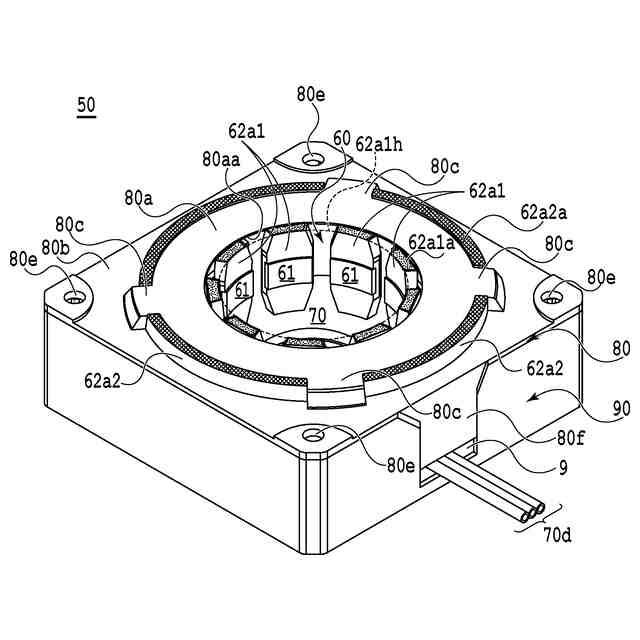

ステータコアにボビンケースを介してコイルが巻回される固定子、前記ボビンケースの他側に固定される基板、及び、前記基板の他側に配置され、前記コイルを保護するコイルケースを有する固定子ユニットと、

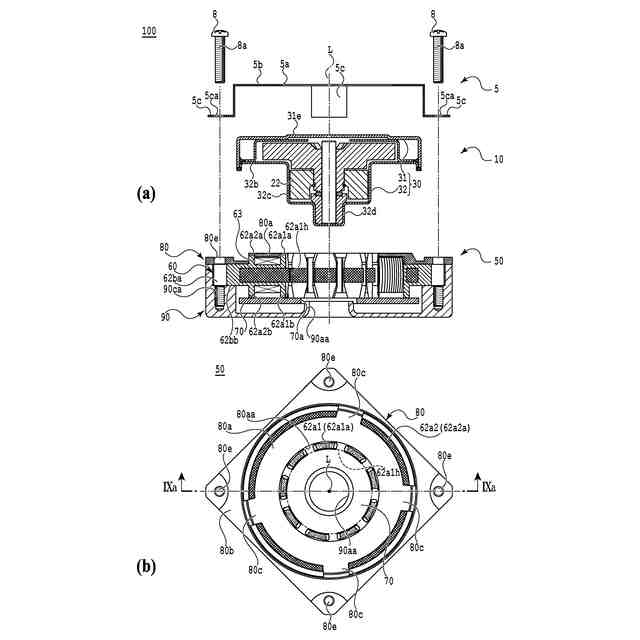

軸線方向に着脱可能である前記回転子ユニット及び前記固定子ユニットが、前記固定子の半径方向内側に、前記ロータマグネットが配置される組み付け状態において、軸線Ｌ方向に沿う荷重による前記基板の変形を抑制する基板変形抑制手段と、を備え、
前記ボビンケースは、前記本体ケースが挿入される本体挿通孔、及び、前記本体ケースと軸線方向に直接当接する本体ケース当接部をそれぞれ設けるボビンケース本体と、前記コイルケースに支持されるコイルケース当接部を設ける支持部と、を有し、前記本体ケース当接部及び前記コイルケース当接部を介して、前記本体ケースと前記コイルケースとの間に軸線方向に挟持されるものであり、
前記基板変形抑制手段は、
前記本体ケース当接部が、前記本体挿通孔の半径方向外側における、前記ボビンケース本体の一側面にあるとともに、軸線方向の一側から他側に向かって、前記本体ケース当接部、前記コイルケース当接部、前記基板の順に配置されることを特徴とするキャンドポンプ。
続きを表示（約 1,400 文字）【請求項２】

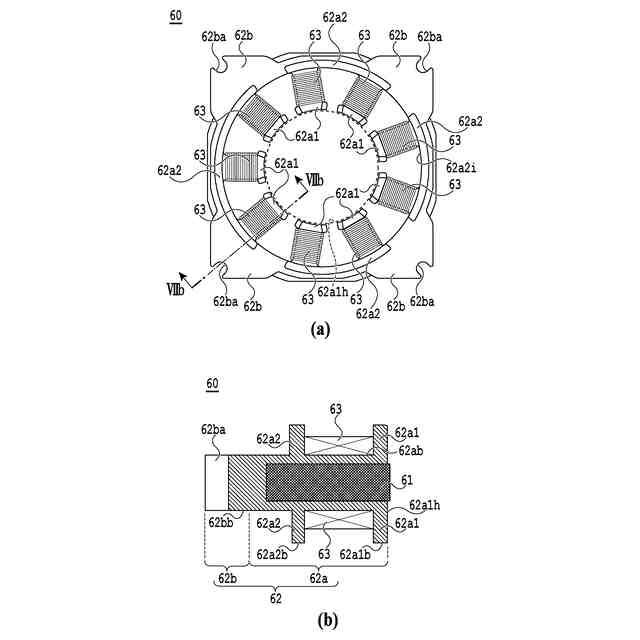

前記ボビンケース本体は、
前記本体挿通孔を画定する第１壁部と、
前記コイルを外周側より囲う第２壁部と、
前記第１壁部と前記第２壁部とを接続し、前記コイルが巻回される胴体部と、を有し、
前記基板変形抑制手段は、
前記本体ケース当接部が、軸線を中心とする二重の同心円を形成する、前記第１壁部及び前記第２壁部の少なくとも一方で構成されることを特徴とする請求項１に記載のキャンドポンプ。
【請求項３】
前記基板変形抑制手段は、
前記回転子ユニット及び前記固定子ユニットの組み付け状態において、荷重が負荷される、前記本体ケース当接部から他側に向かう作用力線上に、前記ボビンケース本体に内包される前記ステータコアが介在することを特徴とする請求項１に記載のキャンドポンプ。
【請求項４】
前記基板の他側面には、前記基板への給電端子用のコネクタが接続され、
前記コイルケースは、前記基板の他側面の少なくとも一部を覆う、コイルケースの他側部を備え、
前記コイルケースの他側部には、コネクタ挿通孔が形成されており、
前記基板変形抑制手段は、
前記コネクタが、前記コネクタ挿通孔に挿設された状態において、前記コネクタの他端部が、前記コイルケースの他側部より外部に突出することのないことを特徴とする請求項１に記載のキャンドポンプ。
【請求項５】
前記基板を通気により冷却する基板冷却手段をさらに備え、
前記基板は、前記ボビンケースの他側に吊設されており、
前記コイルケースは、前記基板の他側面の少なくとも一部を覆う、コイルケースの他側部と、前記コイルケースの他側部の周縁から立設される、コイルケースの側部と、を有し、
前記第１壁部、前記第２壁部、前記基板及び前記コイルにより画定されるコイル他側空間と、前記基板及び前記コイルケースにより画定される基板収容空間と、を有し、
前記基板冷却手段は、前記コイルケースの他側部及び前記コイルケースの側部の少なくとも一方に、前記基板収容空間と連通する通気口を設けるとともに、前記第１壁部及び前記第２壁部のそれぞれの他側と前記基板との間に、半径方向に連通する通気手段を設け、前記コイル他側空間と前記基板収容空間を常時連通させることを特徴とする請求項２に記載のキャンドポンプ。
【請求項６】
前記通気手段は、前記第１壁部及び前記第２壁部の他端部において、半径方向に貫通する複数の壁部スリットを有することを特徴とする請求項５に記載のキャンドポンプ。
【請求項７】
前記通気手段は、前記第１壁部及び前記第２壁部のいずれか一方の他側面が、前記基板から離間して形成される離間スリットを有することを特徴とする請求項６に記載のキャンドポンプ。
【請求項８】
前記ボビンケース本体は、前記第２壁部の半径方向外側に設けられ、他側面が、前記基板と軸線方向に直接当接する複数の突設部を備え、
前記通気手段は、前記突設部の他端部において、半径方向に貫通する複数の壁部スリットを有するとともに、前記第１壁部及び前記第２壁部の他側面が、それぞれ前記基板から離間して形成される離間スリットを有することを特徴とする請求項５に記載のキャンドポンプ。
【請求項９】
請求項１から請求項８のいずれか一項に記載のキャンドポンプを備える冷却装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイルケースを有するキャンドポンプ及びこれを備える冷却装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、図１３に示すように、キャンドポンプ１３００（以下、「従来のキャンドポンプ」という）であって、軸線Ｌ周りを回転可能なロータマグネット１３２２を備える羽根車部材１３２１が、本体ケース１３３０内に収容される回転子ユニット１３１０と、固定子１３６０、及び、固定子１３６０に接続される基板１３７０を有する固定子ユニット１３５０と、を備え、回転子ユニット１３１０及び固定子ユニット１３５０が互いに着脱可能であるものが記載されている。ここで、固定子１３６０は、ステータコア１３６１の一部を覆うボビンケース１３６２にコイル１３６３が巻回されるものである。
【０００３】
従来のキャンドポンプ１３００では、回転子ユニット１３１０が固定子ユニット１３５０から取り外された状態において、コイル１３６３への物理的な接触や、埃などの異物の付着を防ぐために、コイルカバー１３８０及びコイルケース１３９０が、コイル１３６３を覆うように、ボビンケース１３６２の一側（図中の上側）及び他側（図中の下側）にそれぞれ固定される。
【０００４】
ここで、特許文献１においては図示や説明が省略されているが、従来のキャンドポンプ１３００では、図１４（ａ）及び図１４（ｂ）に示されるように、固定子ユニット１３５０の組み付ける際に、まず、コイルケース底部１３９０ａ及びコイルケース側部１３９０ｂの各隅部に設けられるボビンケース受け部１３９０ｃに、固定子１３６０の各隅部に設けられる支持部１３６２ｂのコイルケース当接部１３６２ｂｂ（図１３参照）を載置する。その後、この固定子１３６０及びボビンケース１３６２の一端側を覆うように、コイルカバー１３８０を載置する。
【０００５】
次に、図１３に示すように、回転子ユニット１３１０を固定子ユニット１３５０に組み付ける際に、本体ケース１３３０のロータマグネット収容部１３３２ｃを、本体ケース当接部となる、Ｌ字断面形状を有するボビンケース１３６２の他端部１３６２ａ（図１３及び図１４（ｂ）中の格子模様参照）に直接当接させる。その後、回転子ユニット１３１０を固定子ユニット１３５０に対して、軸線Ｌを中心に回転させることにより、連結手段１３０５を介して、軸線Ｌ方向の他側に向かう荷重Ｆ１３を生じさせ、本体ケース１３３０の羽根収容部１３３２ｂを、コイルカバー１３８０に接続するものである。
【０００６】
したがって、従来のキャンドポンプ１３００では、ボビンケース１３６２の他端部１３６２ａ（図１３及び図１４（ｂ）中の格子模様参照）が基板１３７０と直接当接しているため、回転子ユニット１３１０及び固定子ユニット１３５０の組み付け状態において、軸線Ｌ方向の他側に向かう荷重Ｆ１３が基板１３７０に直接負荷されることとなる。また、荷重Ｆ１３の腕の長さ（ボビンケース１３６２の他端部１３６２ａからボビンケース受け部１３９０ｃまでの半径方向長さ）Ｌ１３が比較的大きいため、ボビンケース１３６２、つまり、基板１３７０に対して、比較的大きな曲げモーメントが作用していた。
【０００７】
これにより、従来のキャンドポンプ１３００では、基板１３７０自体の破損や、基板１３７０をボビンケース１３６２に固定するピン１３６４のはんだ割れなどが生じるおそれがあった（以下、「従来の問題点１（曲げモーメント大による基板破損）」という）。
【０００８】
また、従来のキャンドポンプ１３００では、ボビンケース１３６２は、荷重Ｆ１３により、本体ケース１３３０とコイルケース１３９０との間に、本体ケース当接部１３６２ａ及びコイルケース当接部１３６２ｂｂを介して、軸線Ｌ方向に挟持されるものである。しかしながら、ボビンケース１３６２において、荷重Ｆ１３が負荷される方向（軸線Ｌ方向の一側から他側）とは逆の方向に、本体ケース当接部１３６２ａ、コイルケース当接部１３６２ｂｂの順に配置されている。よって、この荷重Ｆ１３が直接、コイルケース当接部１３６２ｂｂに働くことはなく、好ましくない他の形態の力（曲げ力や引張力など）に変換されたのち、コイルケース当接部１３６２ｂｂに働くことなる。
【０００９】
これにより、従来のキャンドポンプ１３００では、荷重Ｆ１３の散逸により、ボビンケース１３６２を、本体ケース１３３０とコイルケース１３９０との間に、軸線Ｌ方向に安定して挟持することができないおそれがあった（以下、「従来の問題点２（荷重散逸による挟持不安定）」という）。
【００１０】
なお、ボビンケース１３６２は、最終的には、本体ケース１３３０とコイルケース１３９０との間に、締結部材１３０８を介して、締結固定されるものであるが、ボビンケース１３６２に働いている、好ましくない他の形態の力に対抗するために、締結部材１３０８に対して、本来であれば不要な、過度に大きな締結力を必要とするおそれがあった。したがって、締結部材１３０８により、回転子ユニット１３１０及び固定子ユニット１３５０を互いに締結固定した状態においても、従来の問題点１（曲げモーメント大による基板破損）及び従来の問題点２（荷重散逸による挟持不安定）を根本的に解消することはできなかった。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
