公開番号2025107846
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001336
出願日2024-01-09
発明の名称キャンドポンプ及びこれを備える冷却装置
出願人株式会社鷺宮製作所
代理人弁理士法人谷・阿部特許事務所
主分類F04D 13/06 20060101AFI20250714BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】コイルカバー及びボビンケースの形状をそれぞれ工夫することにより、キャンドポンプの低背化及びコイルの冷却を十分に行うことができ、小型化で信頼性の高いキャンドポンプ及びこれを備える冷却装置を提供することである。

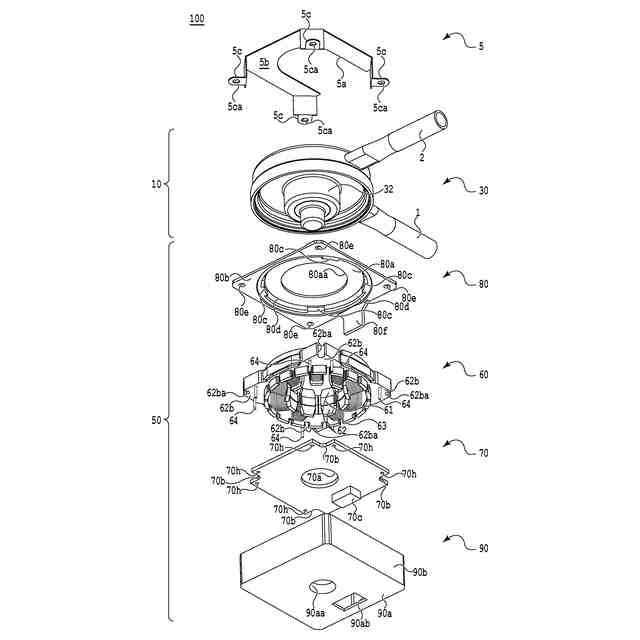

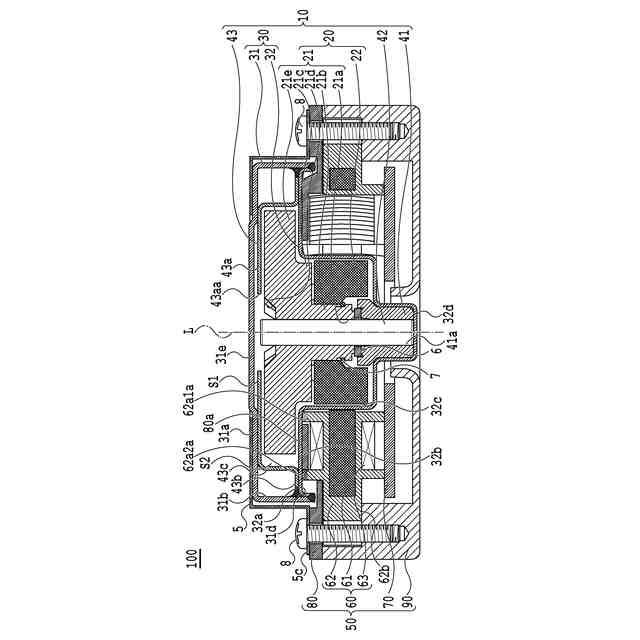

【解決手段】軸線L方向に着脱可能である、回転子ユニット10及び固定子ユニット50と、軸線方向位置決め手段と、を備えるキャンドポンプであって、コイルカバー80は、コイル63の一側面の少なくとも一部を覆うとともに、軸線方向位置決め手段は、ボビンケース62の一側面が、本体ケース30と軸線L方向に直接当接する本体ケース当接部62a1a,62a2aを有するものであり、本体ケース当接部62a1a,62a2aは、軸線Lと直交する方向からみて、本体ケース当接部62a1a,62a2aと隣接するコイルカバー80の一側面に対して、同一面上、又は、一側に設けられる。
【選択図】図1
特許請求の範囲【請求項１】
羽根車部材にロータマグネットを設け、軸線を中心に回転する回転子、及び、前記回転子を収容する本体ケースを有する回転子ユニットと、

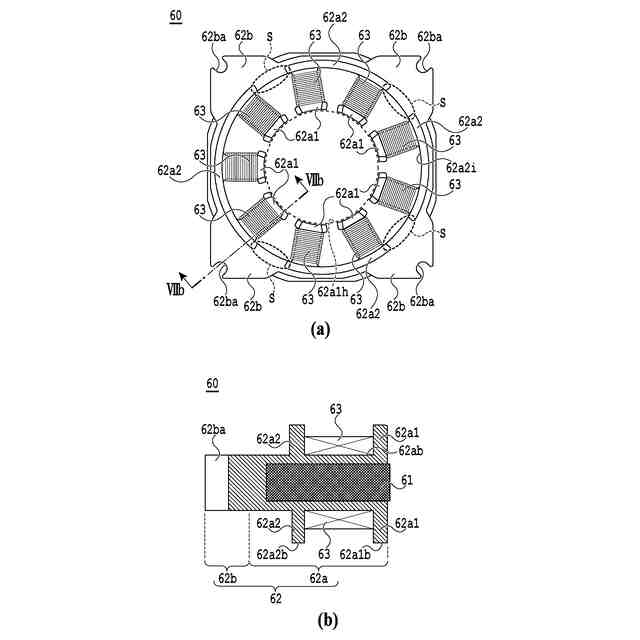

ステータコアにボビンケースを介して、コイルが巻回される固定子、及び、前記コイルの一側に着脱可能に配置され、前記コイルを保護するコイルカバーを有する固定子ユニットと、
軸線方向に着脱可能である前記回転子ユニット及び前記固定子ユニットにおいて、前記固定子の半径方向内側に、前記ロータマグネットが配置されるように、前記回転子ユニットと前記固定子ユニットとの軸線方向の位置決めする軸線方向位置決め手段と、
を備え、
前記コイルカバーは、前記コイルの一側面の少なくとも一部を覆うとともに、
前記軸線方向位置決め手段は、前記ボビンケースの一側面が、前記本体ケースと軸線方向に直接当接する本体ケース当接部を有するものであり、
前記本体ケース当接部は、軸線と直交する方向からみて、前記本体ケース当接部と隣接する前記コイルカバーの一側面に対して、同一面上、又は、一側に設けられることを特徴とするキャンドポンプ。
続きを表示（約 1,600 文字）【請求項２】
前記ボビンケースは、
前記本体ケースが挿入される本体挿通孔を形成する第１壁部と、
前記コイルを外周側より囲う第２壁部と、
前記第１壁部と前記第２壁部とを接続し、前記コイルが巻回される胴体部と、を有し、
前記本体ケース当接部は、前記第１壁部で構成されることを特徴とする請求項１に記載のキャンドポンプ。
【請求項３】
前記ボビンケースは、
前記本体ケースが挿入される本体挿通孔を形成する第１壁部と、
前記コイルを外周側より囲う第２壁部と、
前記第１壁部と前記第２壁部とを接続し、前記コイルが巻回される胴体部と、を有し、
前記本体ケース当接部は、前記第２壁部で構成されることを特徴とする請求項１に記載のキャンドポンプ。
【請求項４】
前記ボビンケースは、
前記本体ケースが挿入される本体挿通孔を形成する第１壁部と、
前記コイルを外周側より囲う第２壁部と、
前記第１壁部と前記第２壁部とを接続し、前記コイルが巻回される胴体部と、を有し、
前記本体ケース当接部は、前記第１壁部及び前記第２壁部で構成されることを特徴とする請求項１に記載のキャンドポンプ。
【請求項５】
前記コイルカバーは、前記コイルの一側面の少なくとも一部を覆う被覆部と、
前記被覆部の半径方向外側に設けられ、前記固定子に載置される載置部と、
前記被覆部と前記載置部とを接続する複数の連結部と、を有し、
前記被覆部、及び、隣設する一対の前記連結部により、少なくとも画定される被覆部外周開口部に、前記本体ケース当接部が挿設されることを特徴とする請求項１、３、４のいずれか一項に記載のキャンドポンプ。
【請求項６】
前記連結部は、前記被覆部の外周縁から他側に延在し、
前記載置部は、前記連結部の他端部から半径方向外側へと延在することを特徴とする請求項５に記載のキャンドポンプ。
【請求項７】
前記コイルカバーは、前記コイルの一側面の少なくとも一部を覆う被覆部と、
前記被覆部の半径方向外側に設けられ、前記固定子に載置される載置部と、
前記被覆部と前記載置部とを接続する複数の連結部と、を有し、
前記第２壁部の前記本体ケース当接部は、スリットを介して、周方向に沿って不連続に複数設けられ、
前記スリットは、前記スリットの半径方向内側に、前記胴体部が配置されない位置に形成されており、
前記スリットには、前記連結部が挿設されることを特徴とする請求項３又は請求項４に記載のキャンドポンプ。
【請求項８】
前記固定子ユニットは、前記コイルの他側に配置され、前記コイルを保護するコイルケースをさらに備え、
前記コイルケースの他側部には、本体挿通孔が形成されており、
前記本体ケースの他端部が、前記本体挿通孔に挿設された状態において、前記本体ケースの他端部が、前記コイルケースの他側部より外部に突出することのないことを特徴とする請求項１に記載のキャンドポンプ。
【請求項９】
前記固定子ユニットは、前記コイルへの駆動信号を制御する基板と、前記コイルの他側に配置され、前記コイルを保護するコイルケースをさらに備え、
前記基板の一側面には、前記固定子に当接されるとともに、前記基板の他側面には、前記基板への給電端子用のコネクタが接続され、
前記コイルケースの他側部には、コネクタ挿通孔が形成されており、
前記コネクタが、前記コネクタ挿通孔に挿設された状態において、前記コネクタの他端部が、前記コイルケースの他側部より外部に突出することのないことを特徴とする請求項１に記載のキャンドポンプ。
【請求項１０】
請求項１に記載のキャンドポンプを備える冷却装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイルカバーを有するキャンドポンプ及びこれを備える冷却装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、図１２に示すように、キャンドポンプ１２００（以下、「従来のキャンドポンプ」という）であって、軸線Ｌ周りを回転可能なロータマグネット１２２２を備える羽根車部材１２２１が、本体ケース１２３０内に収容される回転子ユニット１２１０と、ステータコア１２６１の一部を覆うボビンケース１２６２にコイル１２６３が巻回される固定子ユニット１２５０と、を備え、回転子ユニット１２１０及び固定子ユニット１２５０が互いに着脱可能であるものが記載されている。
【０００３】
従来のキャンドポンプ１２００では、回転子ユニット１２１０が固定子ユニット１２５０から取り外された状態において、コイル１２６３への物理的な接触や、埃などの異物の付着を防ぐために、コイルカバー１２８０及びコイルケース１２９０が、コイル１２６３を覆うように、ボビンケース１２６２の一側（図中の上側）及び他側（図中の下側）にそれぞれ固定される。
【０００４】
ここで、従来のキャンドポンプ１２００では、回転子ユニット１２１０を固定子ユニット１２５０に取り付ける際に、まず、軸線方向位置決め手段として、本体ケース１２３０のロータマグネット収容部１２３２ｃを、Ｌ字断面形状を有するボビンケース１２６２の他端部１２６２ａ（図中の格子模様参照）に接触させる。その後、回転子ユニット１２１０を固定子ユニット１２５０に対して、軸線Ｌを中心に回転させることにより、連結手段１２０５を介して、本体ケース１２３０の羽根収容部１２３２ｂを、コイルカバー１２８０に接続するものである。
【０００５】
したがって、従来のキャンドポンプ１２００では、本体ケース１２３０の羽根収容部１２３２ｂと、ボビンケース１２６２との間に、コイルカバー１２８０及び連結手段１２０５が介在しているため、キャンドポンプ１２００の低背化を図ることができないおそれがあった（以下、「従来の問題点１（キャンドポンプの低背化困難）」という）。
【０００６】
また、従来のキャンドポンプ１２００では、コイル１２６３の発熱に起因するボビンケース１２６２の絶縁劣化や焼損などを防止するために、ボビンケース１２６２の内周側を、ロータマグネット収容部１２３２ｃに対向配置させ、本体ケース１２３０内の作動流体により、コイル１２６３を冷却するものである。
【０００７】
ここで、従来のキャンドポンプ１２００において、羽根収容部１２３２ｂを構成する本体ケース１２３０内では、作動流体が常時流れているため、羽根収容部１２３２ｂによる冷却効果は高くなる一方、ロータマグネット収容部１２３２ｃを構成する本体ケース１２３０内では、極めて狭い隙間に作動流体が滞留しているため、ロータマグネット収容部１２３２ｃによる冷却効果は低くなっている。
【０００８】
よって、従来のキャンドポンプ１２００では、ボビンケース１２６２の内周面が、冷却効果が比較的低いロータマグネット収容部１２３２ｃと対向配置されるため、コイル１２６３の冷却が不十分となるおそれがある一方、ボビンケース１２６２の一側面が、冷却効果が比較的高いロータマグネット収容部１２３２ｂにより、冷却されることも考えられる。しかしながら、従来のキャンドポンプ１２００では、ボビンケース１２６２の一側面と、冷却効果が比較的高い羽根収容部１２３２ｂとの間に、コイルカバー１２８０及び連結手段１２０５が介在しているため、羽根収容部１２３２ｂによるコイル１２６３の冷却が物理的に困難となっていた（以下、「従来の問題点２（コイル冷却不十分）」という）。
【先行技術文献】
【特許文献】
【０００９】
特開２０１７－１２５４８８号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明の目的は、コイルカバー及びボビンケースの形状をそれぞれ工夫することにより、キャンドポンプの低背化及びコイルの冷却を十分に行うことができ、小型化で信頼性の高いキャンドポンプ及びこれを備える冷却装置を提供することである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
