公開番号2025105130
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223452
出願日2023-12-28
発明の名称吸収性物品
出願人ユニ・チャーム株式会社
代理人弁理士法人一色国際特許事務所
主分類A61F 13/534 20060101AFI20250703BHJP(医学または獣医学;衛生学)
要約【課題】接着剤の染み出しを抑制しつつSAPが崩れ難い吸収体を提供する。
【解決手段】高吸収性ポリマー(SAP)を含む吸収層(21)と、吸収層(21)の厚さ方向における一方側に配置されたコアラップシート(25)と、を有する吸収性物品(1)であって、コアラップシート(25)の厚さ方向における他方側の面には、帯状の接着剤が設けられており、帯状の接着剤の平均幅は、高吸収性ポリマー(SAP)の平均粒径よりも小さく、コアラップシート(25)の他方側の面のうち、幅方向において吸収層(21)の最も外側の端(21e)よりも外側に位置する領域を外側領域(OR)とし、外側の端(21e)よりも内側に位置する領域を内側領域(IR)としたとき、外側領域(OR)における、単位面積当たりの、接着剤同士の交点の数は、内側領域(IR)における、単位面積当たりの、接着剤同士の交点の数よりも少ない。
【選択図】図9
特許請求の範囲【請求項１】
展開状態において、互いに直交する長手方向、幅方向、及び、厚さ方向を有し、
高吸収性ポリマーを含む吸収層と、前記吸収層の前記厚さ方向における一方側に配置されたコアラップシートと、を有する吸収性物品であって、
前記コアラップシートの前記厚さ方向における他方側の面には、帯状の接着剤が設けられており、
前記帯状の接着剤の平均幅は、前記高吸収性ポリマーの平均粒径よりも小さく、
前記コアラップシートの前記他方側の面のうち、前記幅方向において前記吸収層の最も外側の端よりも外側に位置する領域を外側領域とし、
前記コアラップシートの前記他方側の面のうち、前記幅方向における前記吸収層の最も外側の端よりも内側に位置する領域を内側領域としたとき、
前記外側領域における、単位面積当たりの、前記帯状の接着剤同士の交点の数は、
前記内側領域における、単位面積当たりの、前記帯状の接着剤同士の交点の数よりも少ない、ことを特徴とする吸収性物品。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の吸収性物品であって、
前記帯状の接着剤同士の交点間距離の最小値は、膨潤したときの前記高吸収性ポリマーの平均粒径よりも小さい、ことを特徴とする吸収性物品。
【請求項３】
請求項２に記載の吸収性物品であって、
前記帯状の接着剤同士の交点間距離の最小値は、膨潤していないときの前記高吸収性ポリマーの平均粒径よりも小さい、ことを特徴とする吸収性物品。
【請求項４】
請求項１～３の何れか１項に記載の吸収性物品であって、
前記吸収層の厚さは、前記高吸収性ポリマーの平均粒径の１．５倍よりも大きい、ことを特徴とする吸収性物品。
【請求項５】
請求項４に記載の吸収性物品であって、
前記吸収層の前記厚さ方向における中央位置に前記帯状の接着剤の少なくとも一部が存在している、ことを特徴とする吸収性物品。
【請求項６】
請求項１～３の何れか１項に記載の吸収性物品であって、
前記コアラップシートに前記高吸収性ポリマーを固定するための接着剤の残留応力が２ＫＰａ以上、２０ＫＰａ以下である、ことを特徴とする吸収性物品。
【請求項７】
請求項１～３の何れか１項に記載の吸収性物品であって、
前記吸収層の前記厚さ方向の他方側に、中間シートを有し、
前記中間シートの前記厚さ方向における一方側の面に、帯状の接着剤が設けられており、
前記コアラップシートの前記他方側の面に設けられた前記帯状の接着剤の平均幅は、
前記中間シートの前記一方側の面に設けられた前記帯状の接着剤の平均幅よりも小さい、ことを特徴とする吸収性物品。
【請求項８】
請求項１～３の何れか１項に記載の吸収性物品であって、
前記吸収層の前記厚さ方向の他方側に、中間シートを有し、
前記中間シートの前記厚さ方向における一方側の面に、帯状の接着剤が設けられており、
前記コアラップシートの前記他方側の面に設けられた前記帯状の接着剤の平均幅は、
前記中間シートの前記一方側の面に設けられた前記帯状の接着剤の平均幅よりも大きい、ことを特徴とする吸収性物品。
【請求項９】
請求項１～３の何れか１項に記載の吸収性物品であって、
前記吸収層は、前記幅方向において所定の幅を有する領域であって、周囲よりも坪量の低くなった低坪量領域を有する、ことを特徴とする吸収性物品。
【請求項１０】
請求項９に記載の吸収性物品であって、
前記低坪量領域の平均坪量は、前記吸収層のうち前記低坪量領域以外の領域の平均坪量の０％より大きく、５０％以下である、ことを特徴とする吸収性物品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、吸収性物品に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、多数の高吸収性ポリマー（ＳＡＰ）粒子を基材シート（コアラップシート）で包含することでシート状に形成した、所謂ＳＡＰシートを備えた吸収性物品が知られている。例えば、特許文献１には、横断方向及び長手方向に延在し、ＳＡＰ等の吸収性材料をコアラップに封入し、実質的に平面状に形成された吸収性コア（ＳＡＰシート）に関する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１７－５１８８１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このようなＳＡＰシートでは、従来、コアラップシートの内側の表面に塗工した接着剤によって、包含される多数のＳＡＰ粒子を固定して平面状に形成することが一般的であった。しかしながら、多数のＳＡＰ粒子のうち、コアラップシートの表面と対向していない粒子には接着剤が行きわたり難く、ＳＡＰ粒子の位置ズレによってＳＡＰシートの型崩れが生じやすくなっていた。一方、コアラップシートに塗工される接着剤の量を多くしてＳＡＰ粒子の位置ズレを抑制しようとすると、コアラップシートの外側に接着剤が染み出してしまうおそれがあった。
【０００５】
本発明は、上記のような問題に鑑みてなされたものであって、接着剤の染み出しを抑制しつつＳＡＰが崩れ難い吸収体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するための主たる発明は、展開状態において、互いに直交する長手方向、幅方向、及び、厚さ方向を有し、高吸収性ポリマーを含む吸収層と、前記吸収層の前記厚さ方向における一方側に配置されたコアラップシートと、を有する吸収性物品であって、前記コアラップシートの前記厚さ方向における他方側の面には、帯状の接着剤が設けられており、前記帯状の接着剤の平均幅は、前記高吸収性ポリマーの平均粒径よりも小さく、前記コアラップシートの前記他方側の面のうち、前記幅方向において前記吸収層の最も外側の端よりも外側に位置する領域を外側領域とし、前記コアラップシートの前記他方側の面のうち、前記幅方向における前記吸収層の最も外側の端よりも内側に位置する領域を内側領域としたとき、前記外側領域における、単位面積当たりの、前記帯状の接着剤同士の交点の数は、前記内側領域における、単位面積当たりの、前記帯状の接着剤同士の交点の数よりも少ない、ことを特徴とする吸収性物品である。
本発明の他の特徴については、本明細書及び添付図面の記載により明らかにする。
【発明の効果】
【０００７】
本発明によれば、接着剤の染み出しを抑制しつつＳＡＰが崩れ難い吸収体を提供することができる。
【図面の簡単な説明】
【０００８】

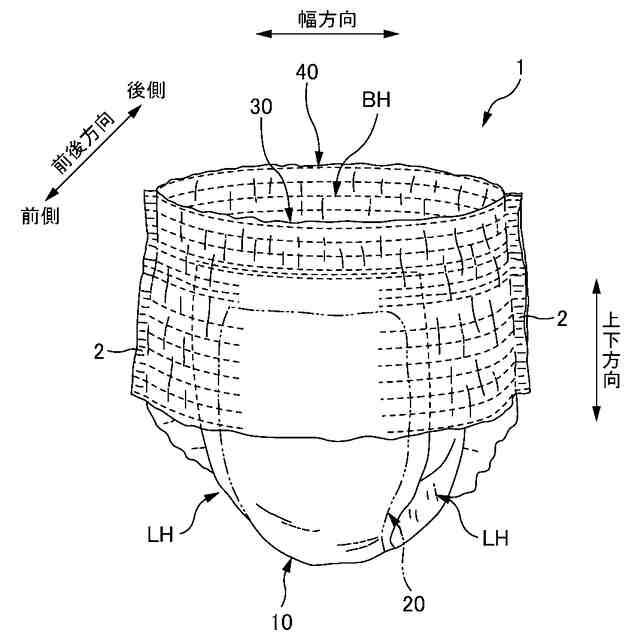

おむつ１の概略斜視図である。

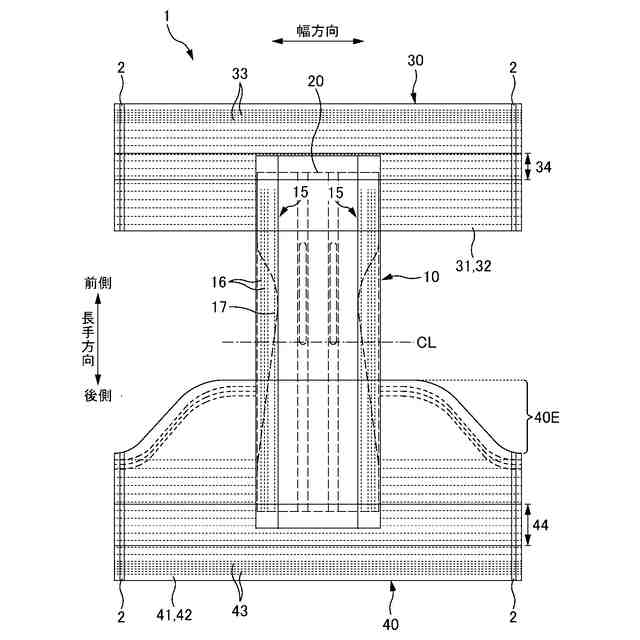

展開且つ伸長状態のおむつ１を肌側から見た平面図である。

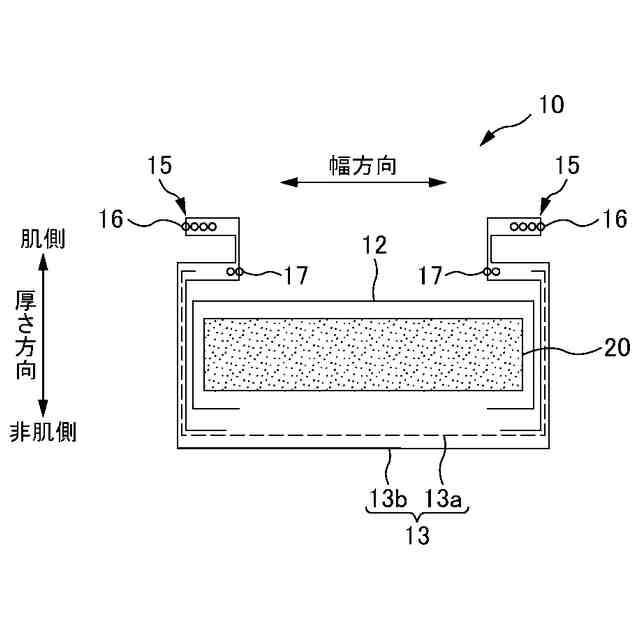

図２の中央線ＣＬでの概略断面図である。

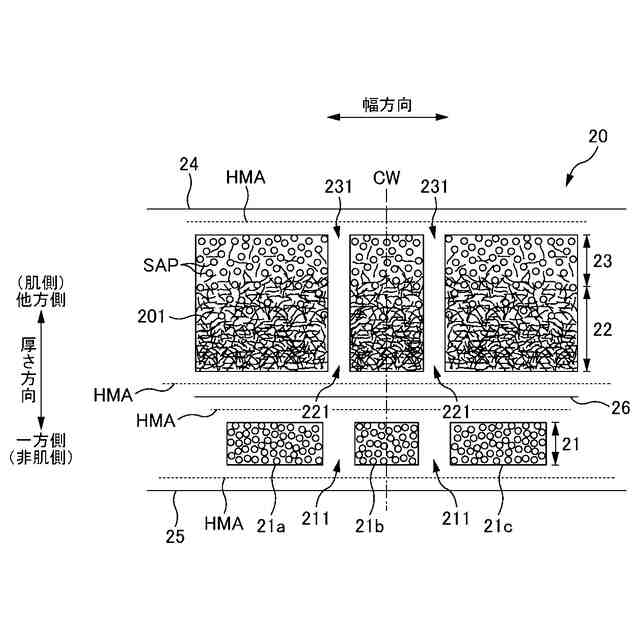

吸収体２０の断面模式図である。

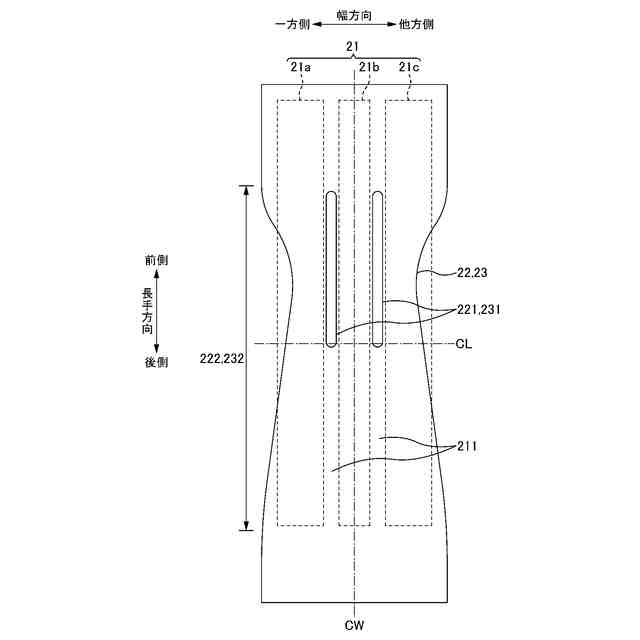

吸収性コア２１～２３を重ね合わせた平面図である。

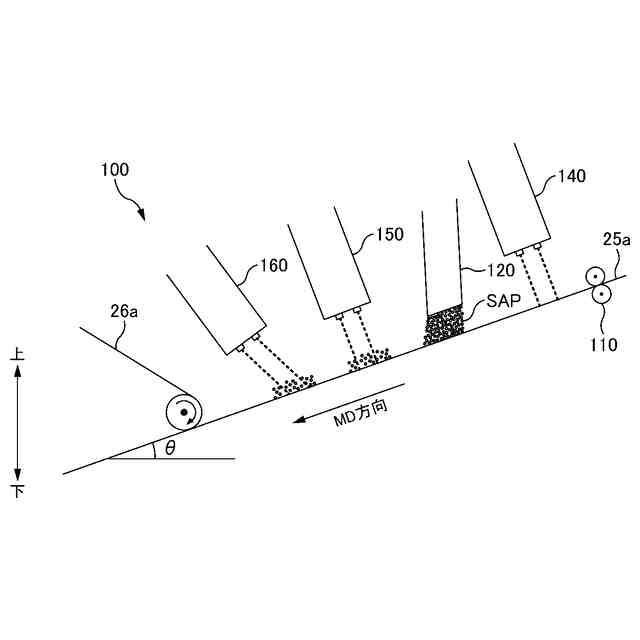

吸収体２０を形成する吸収性体形成装置１００の一部を模式的に示す図である。

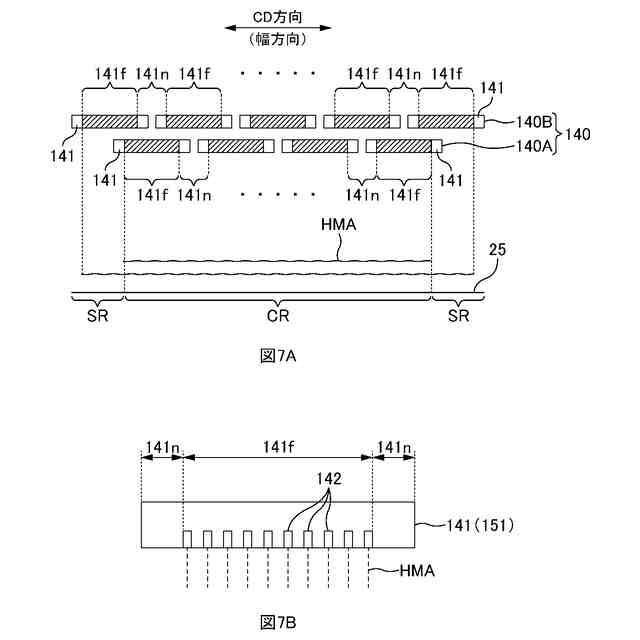

図７Ａ及び図７Ｂは、第１接着剤吐出機構１４０の構成について説明する図である。

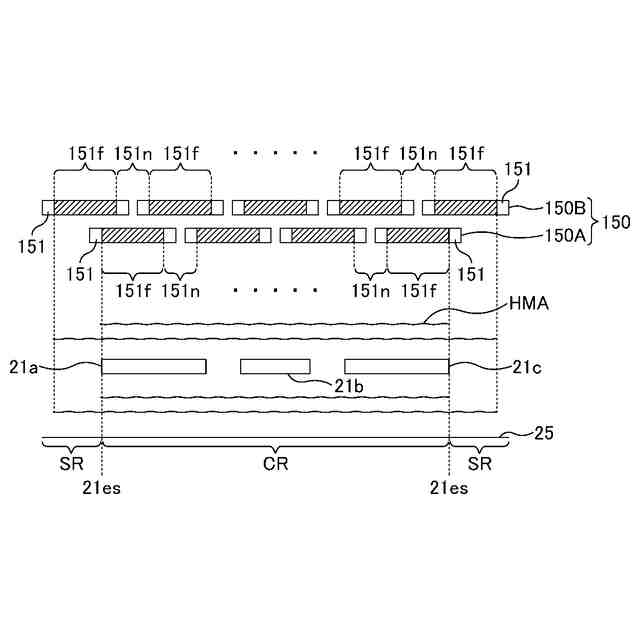

第２接着剤吐出機構１５０の構成について説明する図である。

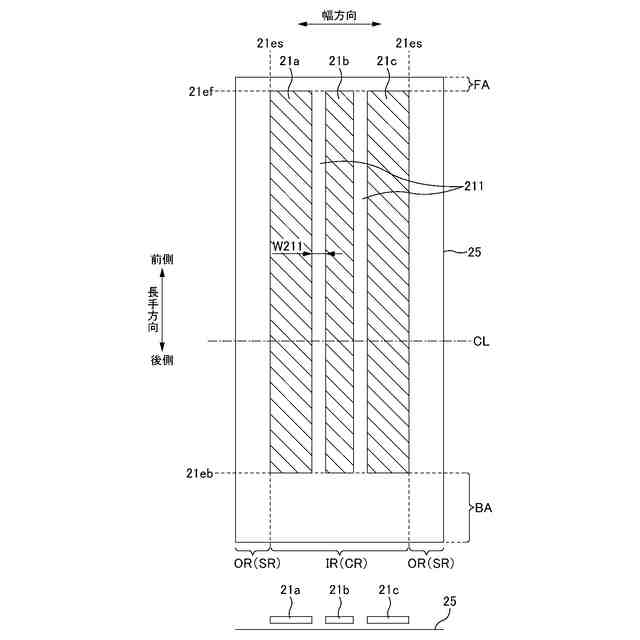

コアラップシート２５において、ＳＡＰ粒子及び接着剤が設けられる領域について説明する平面図である。
内側領域ＩＲにおいてコアラップシート２５の肌側面の一部を４０倍に拡大して撮像した写真である。
外側領域ＯＲにおいてコアラップシート２５の肌側面の一部を４０倍に拡大して撮像した写真である。
ＳＡＰの粒径分布の測定結果の一例である。
一方側吸収層２１の変形例を示した吸収体２０の断面模式図である。
【発明を実施するための形態】
【０００９】
本明細書及び添付図面の記載により、少なくとも以下の事項が明らかとなる。
（態様１）
展開状態において、互いに直交する長手方向、幅方向、及び、厚さ方向を有し、高吸収性ポリマーを含む吸収層と、前記吸収層の前記厚さ方向における一方側に配置されたコアラップシートと、を有する吸収性物品であって、前記コアラップシートの前記厚さ方向における他方側の面には、帯状の接着剤が設けられており、前記帯状の接着剤の平均幅は、前記高吸収性ポリマーの平均粒径よりも小さく、前記コアラップシートの前記他方側の面のうち、前記幅方向において前記吸収層の最も外側の端よりも外側に位置する領域を外側領域とし、前記コアラップシートの前記他方側の面のうち、前記幅方向における前記吸収層の最も外側の端よりも内側に位置する領域を内側領域としたとき、前記外側領域における、単位面積当たりの、前記帯状の接着剤同士の交点の数は、前記内側領域における、単位面積当たりの、前記帯状の接着剤同士の交点の数よりも少ない、ことを特徴とする吸収性物品。
【００１０】
態様１の吸収性物品によれば、ＳＡＰ粒径よりも細い幅で帯状の接着剤が設けられているため、接着剤がＳＡＰ粒子同士の隙間に入り込みやすく、ＳＡＰ粒子同士が固定されて型崩れが抑制される。また、コアラップシートにおいて、ＳＡＰ粒子が配置されていない幅方向の外側領域では、ＳＡＰ粒子が配置されている幅方向の内側領域よりも接着剤同士の交点数が少なくなるように接着剤の塗工密度を下げることで、接着剤の染み出しが抑制される。
（【００１１】以降は省略されています）
