特許ウォッチ

公開番号2025105097
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223400
出願日2023-12-28
発明の名称排泄物を含む使用済み衛生用品由来の樹脂組成物
出願人ユニ・チャーム株式会社
代理人個人,個人,個人,個人,個人
主分類C08L 101/00 20060101AFI20250703BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】排泄物を含む使用済み衛生用品由来の樹脂組成物において、成形性及び加工性、燃焼性、並びに、衛生面や安全性が改善された、マテリアルリサイクル及びサーマルリサイクルに適した種々の用途に使用可能な樹脂組成物を提供する。
【解決手段】排泄物を含む使用済み衛生用品由来の樹脂組成物は、溶解成分と、不溶解成分と、を含む。溶解成分の割合は80～90質量%である。不溶解成分の割合は10～19質量%である。樹脂組成物に含まれる窒素原子の割合は0.5質量%未満である。

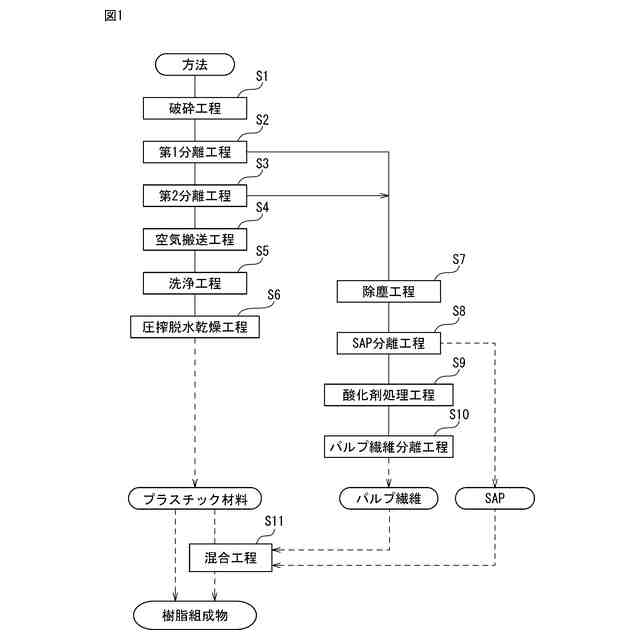

【選択図】図1
特許請求の範囲【請求項１】
排泄物を含む使用済み衛生用品由来の樹脂組成物であって、
溶解成分と、不溶解成分と、を含み、
前記溶解成分の割合は８０～９０質量％であり、
前記不溶解成分の割合は１０～１９質量％であり、
前記樹脂組成物に含まれる窒素原子の割合は０．５質量％未満である、
樹脂組成物。
続きを表示（約 630 文字）【請求項２】
前記溶解成分は、主成分としてポリオレフィン系樹脂を含む、
請求項１に記載の樹脂組成物。
【請求項３】
前記溶解成分は、ポリエステル系樹脂を更に含む、
請求項２に記載の樹脂組成物。
【請求項４】
前記ポリエステル系樹脂は、ポリエチレンテレフタレートを含む、
請求項３に記載の樹脂組成物。
【請求項５】
前記溶解成分は、ポリウレタン及びスチレン含有ポリマーの少なくとも一方を更に含む、
請求項２に記載の樹脂組成物。
【請求項６】
前記不溶解成分は、セルロース系繊維、高吸水性ポリマー、及び無機化合物の少なくとも一つを含む、
請求項１又は２に記載の樹脂組成物。
【請求項７】
前記樹脂組成物に含まれる灰分の割合は４質量％未満である、
請求項１又は２に記載の樹脂組成物。
【請求項８】
前記樹脂組成物に含まれる塩素原子の割合は０．１質量％未満である、
請求項１又は２に記載の樹脂組成物。
【請求項９】
前記樹脂組成物に含まれる大腸菌は、検出限界以下である、
請求項１又は２に記載の樹脂組成物。
【請求項１０】
前記樹脂組成物に含まれる硫黄原子の割合は０．１質量％未満である、
請求項１又は２に記載の樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、排泄物を含む使用済み衛生用品由来の樹脂組成物に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
衛生用品をリサイクルした樹脂組成物又はそれを用いた樹脂成形品が知られている。例えば、特許文献１には、パルプ含有樹脂成型品が開示されている。その樹脂成型品は、パルプ繊維を１９．８～５０．５重量％、高吸収性ポリマーを０．２～０．５重量％、及びこの高吸収性ポリマーとは異なる熱可塑性樹脂を４９～８０重量％混合含有する。その樹脂成型品に含有されるパルプ繊維及び高吸収性ポリマーは、吸収性物品の吸収体から回収されたものを使用し得る。
【先行技術文献】
【特許文献】
【０００３】
特許第６４０２９１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の樹脂成型品は、パルプ繊維を１９．８～５０．５重量％、高吸収性ポリマーを０．２～０．５重量％、及びこの高吸収性ポリマーとは異なる熱可塑性樹脂を４９～８０重量％混合した混合物又はそのペレット（以下、「樹脂組成物」ともいう。）を用いて形成される。その樹脂組成物は、熱で溶解しない成分及び／又は熱で溶解し難い成分（以下、「不溶解成分」ともいう。）であるパルプ繊維及び高吸収性ポリマーを合わせて２０．０重量％以上も含んでいる。そのため、その樹脂組成物を用いて樹脂成型品を形成しようとすると、不溶解成分が多く含まれることにより、その成形や加工がし難くなるおそれがある。
【０００５】
また、不溶解成分は燃焼に寄与しないか、又は、発熱量が低い傾向にある。そのため、その樹脂組成物を用いて固形燃料のような熱源を形成しようとすると、不溶解成分が多く含まれることにより、その燃焼性が低くなるおそれがある。
【０００６】
また、特許文献１の樹脂成型品では、吸収性物品のパルプ繊維及び高吸収性ポリマーを利用する場合、生産ロスで生じた吸収性物品から取り出している。したがって、吸収性物品は未使用であり、排泄物を含んでいない。そのため、パルプ繊維及び高吸収性ポリマーを含む樹脂組成物では、排泄物由来の不純物（大腸菌等を含む）について何ら考慮されていない。
【０００７】
しかし、実態として、生産ロスで生じる吸収性物品の量は、使用されて排泄物を含む使用済み吸収性物品の量と比較して極めて少ない。それゆえ、環境負荷低減の観点から、排泄物を含む使用済み吸収性物品由来の資材をリサイクルすることは重要である。その場合、排泄物を含む使用済み吸収性物品由来の樹脂組成物をより衛生的で、安心・安全な材料にするために、排泄物由来の不純物の含有量を低く抑える必要がある。
【０００８】
このように、排泄物を含む使用済み衛生用品（吸収性物品を含む）由来の樹脂組成物には、少なくとも成形性及び加工性、燃焼性、並びに、衛生面や安全性の点で改善の余地がある。
【０００９】
本発明の目的は、排泄物を含む使用済み衛生用品由来の樹脂組成物において、成形性及び加工性、燃焼性、並びに、衛生面や安全性が改善された、マテリアルリサイクル及びサーマルリサイクルに適した種々の用途に使用可能な樹脂組成物を提供することにある。
【課題を解決するための手段】
【００１０】
本発明の一態様は、排泄物を含む使用済み衛生用品由来の樹脂組成物であって、溶解成分と、不溶解成分と、を含み、前記溶解成分の割合は８０～９０質量％であり、前記不溶解成分の割合は１０～１９質量％であり、前記樹脂組成物に含まれる窒素原子の割合は０．５質量％未満である、樹脂組成物、である。

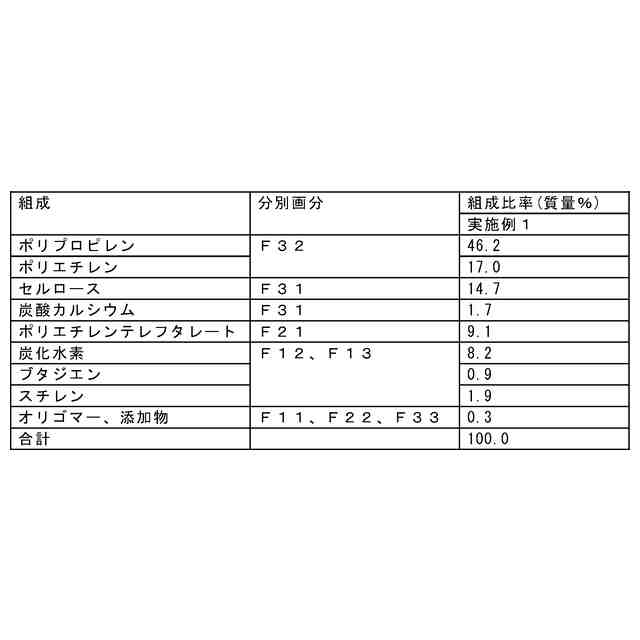

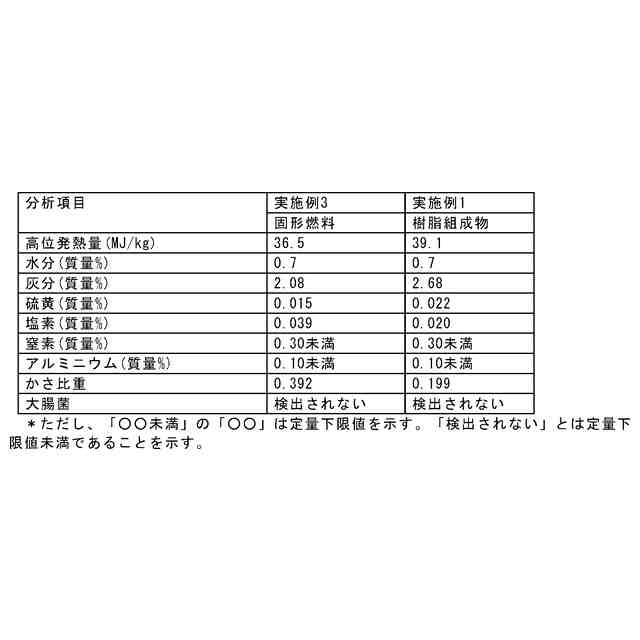

（【００１１】以降は省略されています）

関連特許
