発明の名称フレア形成装置及びフレア形成工具
出願人株式会社マキタ
代理人弁理士法人勇智国際特許事務所
主分類B21D 41/02 20060101AFI20250702BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】フレア形成装置における異物対策に関する改善を提供する。
【解決手段】フレア形成装置は、メインシャフトと、コーンと、ハウジングと、少なくとも1つのシール部材とを備える。メインシャフトは、フレア形成工具の前後方向を規定する第1の軸周りに回転しながら第1の軸に沿って移動するように構成されている。コーンは、メインシャフトの前端部に、第1の軸に対して偏心した第2の軸周りに回転可能に支持され、パイプの端部にフレアを形成するように構成されている。ハウジングは、メインシャフトを収容する。少なくとも1つのシール部材は、ハウジングとメインシャフトとの間の隙間を塞ぐように構成されている。
【選択図】図2
特許請求の範囲【請求項１】
フレア形成装置であって、
前記フレア形成工具の前後方向を規定する第１の軸周りに回転しながら前記第１の軸に沿って移動するように構成されたメインシャフトと、
前記メインシャフトの前端部に、前記第１の軸に対して偏心した第２の軸周りに回転可能に支持され、パイプの端部にフレアを形成するように構成されたコーンと、
前記メインシャフトを収容するハウジングと、
前記ハウジングと前記メインシャフトとの間の隙間を塞ぐように構成された少なくとも１つのシール部材とを備えたフレア形成装置。
続きを表示（約 1,800 文字）【請求項２】
請求項１に記載のフレア形成装置であって、
前記メインシャフトを前記前後方向に移動させるように構成された送りネジ機構を更に備え、
前記ハウジングの前端には、前記ハウジングの内部と外部とを連通させる開口が形成されており、
前記ハウジングの内部空間のうち、前記少なくとも１つのシール部材よりも後方には、前記送りネジ機構が収容されていることを特徴とするフレア形成装置。
【請求項３】
請求項１又は２に記載のフレア形成装置であって、
前記メインシャフトの径方向において、前記メインシャフトと前記ハウジングとの間に配置されたスリーブを更に備え、
前記少なくとも１つのシール部材は、
前記スリーブの径方向外側に配置された外側シール部材と、
前記スリーブの径方向内側に配置された内側シール部材とを含むことを特徴とするフレア形成装置。
【請求項４】
請求項３に記載のフレア形成装置であって、
前記スリーブは、前記ハウジングに対して前記前後方向に実質的に移動不能であって、
前記メインシャフトは、前記スリーブに対して前後方向に移動可能、且つ、前記第１の軸周りに回転可能であることを特徴とするフレア形成装置。
【請求項５】
請求項４に記載のフレア形成装置であって、
前記コーンが前記パイプの前記端部に当接して前記メインシャフトの前方への移動が阻害されるのに応じて作動するように構成されたクラッチ機構を更に備え、
前記クラッチ機構は、
前記ハウジングに対して前記第１の軸周りに実質的に回転不能な第１クラッチ部材と、
前記第１クラッチ部材と接続する第１位置と、前記第１クラッチ部材から離間する第２位置との間で前記前後方向に移動するように構成された第２クラッチ部材とを含み、
前記スリーブは、前記第１クラッチ部材として構成されていることを特徴とするフレア形成装置。
【請求項６】
請求項３に記載のフレア形成装置であって、
前記スリーブは、前記ハウジングに対して前記メインシャフトと一体的に前記前後方向に移動可能であって、
前記メインシャフトは、前記スリーブに対して前記第１の軸周りに回転可能であることを特徴とするフレア形成装置。
【請求項７】
請求項６に記載のフレア形成装置であって、
前記スリーブは、前記ハウジングに対して前記第１の軸周りに実質的に回転不能であって、
前記スリーブは、前記パイプが前記コーンの前方にない状態で前記メインシャフトが前方へ移動したときに、前記メインシャフトの前方への移動を規制するストッパとして構成されていることを特徴とするフレア形成装置。
【請求項８】
請求項６に記載のフレア形成装置であって、
前記スリーブの径方向外側の前記外側シール部材のつぶし代は、前記スリーブの径方向内側の前記内側シール部材のつぶし代よりも大きいことを特徴とするフレア形成装置。
【請求項９】
請求項１に記載のフレア形成装置であって、
前記メインシャフトの径方向において、前記ハウジングと前記メインシャフトとの間に配置され、前記ハウジングに対して前記前後方向に実質的に移動不能な外側スリーブと、
前記径方向において、前記外側スリーブと前記メインシャフトの間に配置され、前記メインシャフトと一体的に前記外側スリーブに対して前記前後方向に移動可能な内側スリーブとを更に備え、
前記少なくとも１つのシール部材は、
前記径方向において、前記ハウジングと前記外側スリーブの間に配置された外側シール部材と、
前記径方向において、前記メインシャフトと前記内側スリーブの間に配置された内側シール部材と、
前記径方向において、前記外側スリーブと前記内側スリーブとの間に配置された中間シール部材とを含むことを特徴とするフレア形成装置。
【請求項１０】
請求項１～９の何れか１つに記載のフレア形成装置であって、
前記フレア形成装置は、最終出力シャフトを回転駆動するように構成された電動工具に選択的に取り付け可能なアタッチメントとして構成されていることを特徴とするフレア形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、フレア形成装置、及び、フレア形成装置を備えたフレア形成工具に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
フレア形成装置は、パイプ（チューブ）の端部にフレア（円錐形に拡張された部分）を形成するための手動式又は電動式の装置である。一般的なフレア形成装置は、駆動軸周りに回転しながら駆動軸に沿って移動可能なメインシャフトと、メインシャフトの前端部に、駆動軸に対して偏心した軸周りに回転可能に支持されたコーンとを備えている。例えば、特許文献１に開示されているフレア形成工具では、ハウジング内にホルダが配置され、このホルダ内に、メインシャフトが収容されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０８１０４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
金属製（一般的には銅製）のパイプの端部にフレアを形成する作業では、金属屑が発生し得る。また、フレア形成装置が使用される現場では、粉塵が生じる作業が行われることも多い。よって、上述のフレア形成工具では、ハウジング内に進入した金属屑や粉塵等の異物が、メインシャフトのホルダ内に更に進入し、メインシャフトに付着してメインシャフトの動作に悪影響を与える可能性がある。
【０００５】
本開示は、フレア形成装置における異物対策に関する改善を提供することを、非限定的な１つの目的とする。
【課題を解決するための手段】
【０００６】
本開示の非限定的な１つの態様によれば、メインシャフトと、コーンと、ハウジングと、少なくとも１つのシール部材とを備えたフレア形成装置が提供される。メインシャフトは、フレア形成工具の前後方向を規定する第１の軸周りに回転しながら第１の軸に沿って移動するように構成されている。コーンは、メインシャフトの前端部に、第１の軸に対して偏心した第２の軸周りに回転可能に支持され、パイプの端部にフレアを形成するように構成されている。ハウジングは、メインシャフトを収容する。少なくとも１つのシール部材は、ハウジングとメインシャフトとの間の隙間を塞ぐように構成されている。
【０００７】
本態様によれば、少なくとも１つのシール部材は、ハウジングとメインシャフトとの間を通って金属屑や粉塵等の異物がハウジングの奥へ進入するのを防止し、メインシャフトの動作に不具合が生じる可能性を低減することができる。
【０００８】
本開示の非限定的な別の１つの態様によれば、工具ハウジングと、上記態様に記載のフレア形成装置と、モータとを備えた電動式のフレア形成工具が提供される。フレア形成装置は、工具ハウジングに収容されている。モータは、工具ハウジングに収容されている。モータは、フレア形成装置のメインシャフトに動作可能に連結され、メインシャフトを回転するように構成されている。
【０００９】
本態様によれば、モータによってメインシャフトが駆動される、使用性に優れた電動式のフレア形成工具が実現される。
【図面の簡単な説明】
【００１０】

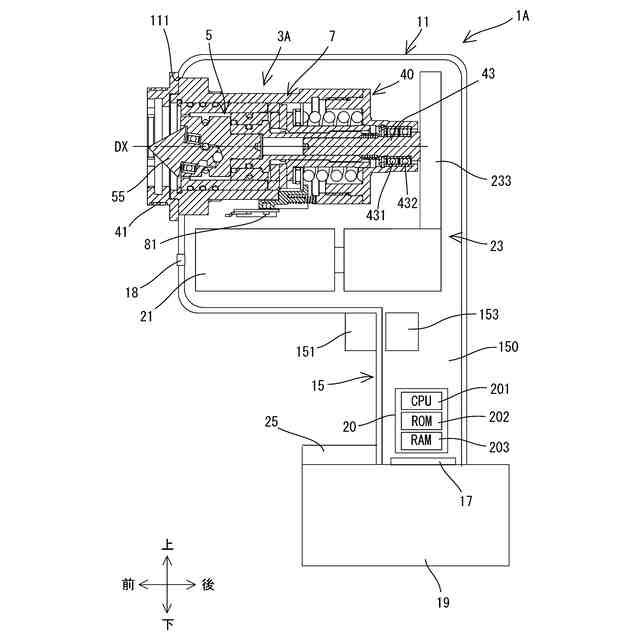

第１実施形態のフレア形成工具の全体構成を示す模式図である。

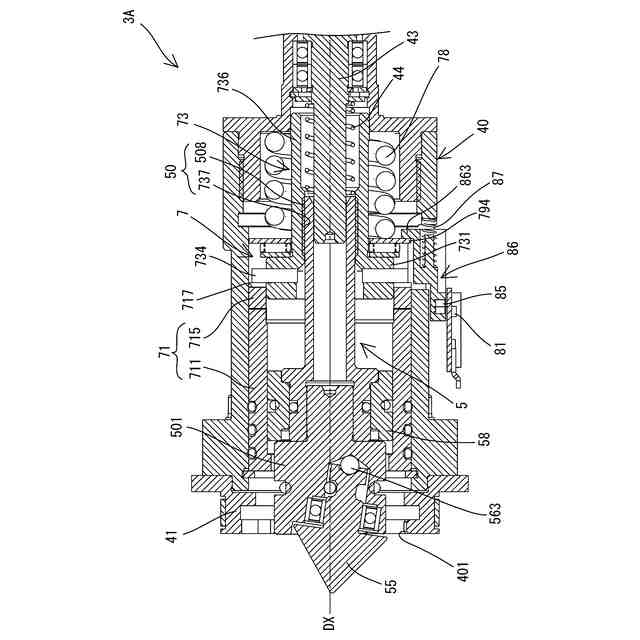

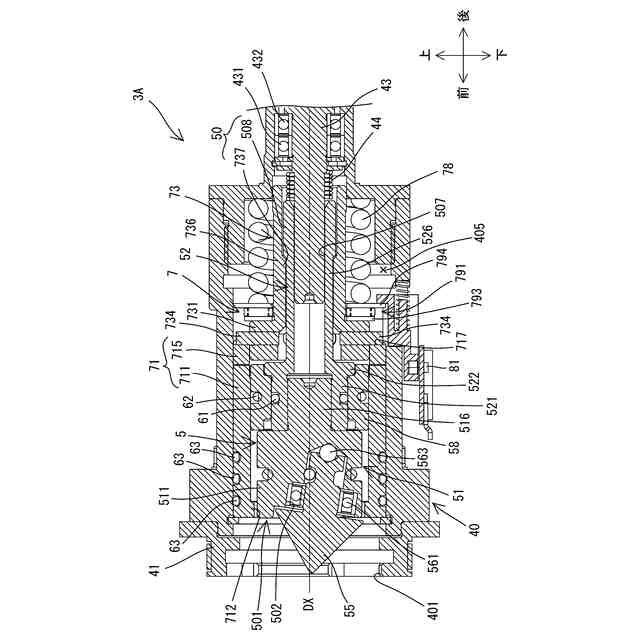

図１の部分拡大図であって、メインシャフトが初期位置にあるときのフレア形成装置及び検出装置の断面図である。
メインシャフト及びコーンの分解斜視図である。

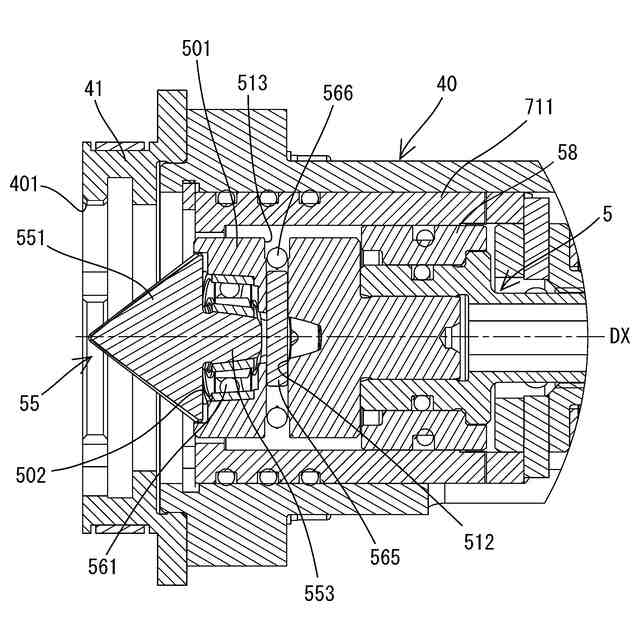

図２の部分拡大図であって、コーンの支持構造の説明図である。
図４のＶ－Ｖ線における断面図である。
固定スリーブの第２スリーブと可動フランジの斜視図である。
メインシャフトが前進阻害位置にあり、クラッチ機構が接続状態にあるときのフレア形成装置及び検出装置の断面図である。
メインシャフトが前進阻害位置にあり、クラッチ機構が遮断状態にあるときのフレア形成装置及び検出装置の断面図である。

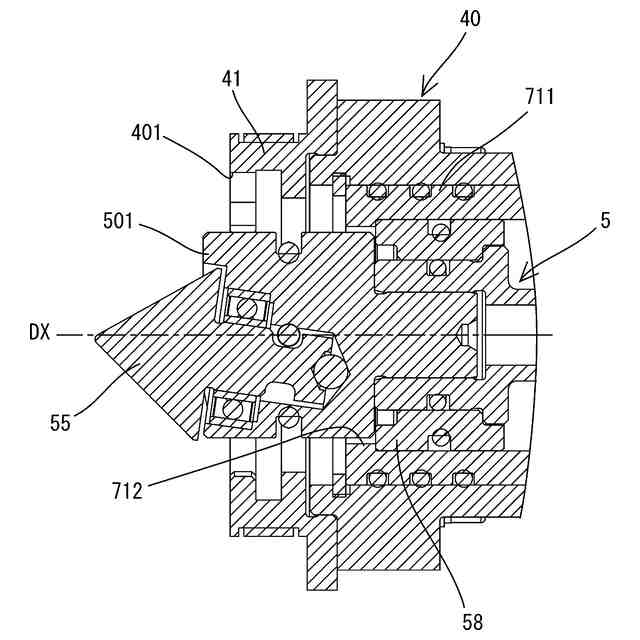

メインシャフトが最前方位置にあるときのフレア形成装置の部分断面図である。
操作部の一例の説明図である。
操作部の別の一例の説明図である。
モータ駆動処理のフローチャートである。
第２実施形態のフレア形成工具の全体構成を示す断面図である。
【発明を実施するための形態】
