公開番号2025103725
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221325
出願日2023-12-27
発明の名称シート
出願人トヨタ紡織株式会社
代理人弁理士法人岡田国際特許事務所
主分類B60N 2/68 20060101AFI20250702BHJP(車両一般)
要約【課題】天板メインが天板サイドから切り離されていても、着座者のヨー方向のぐらつきを適切に低減できるシートを提供すること。

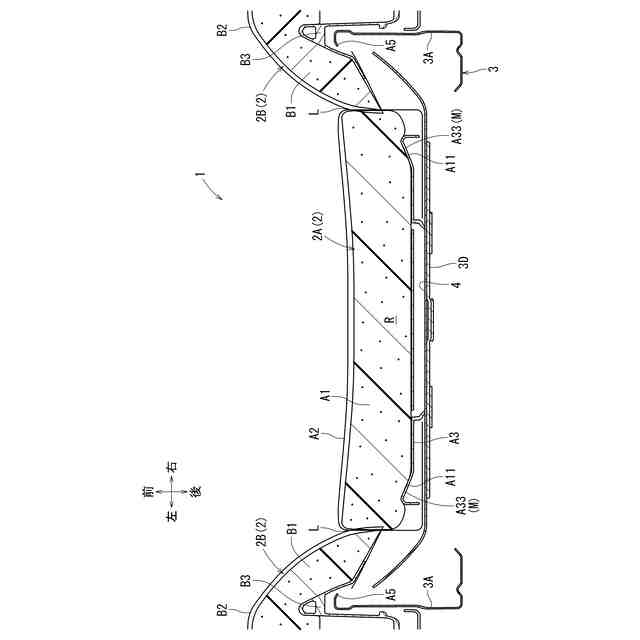

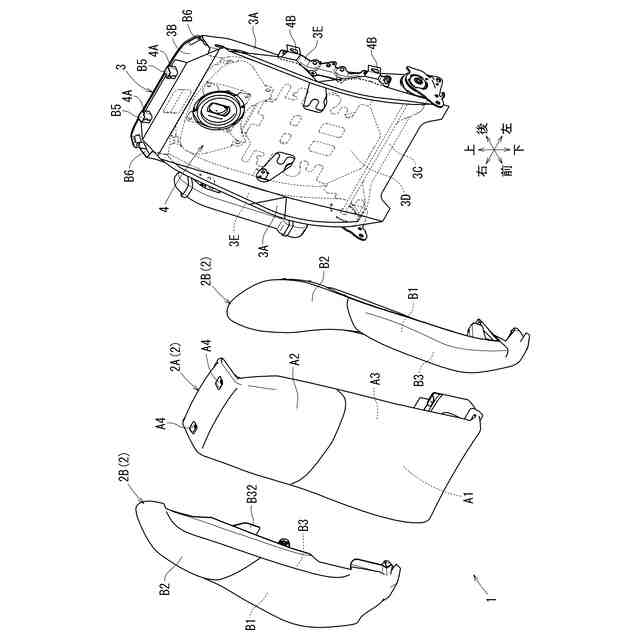

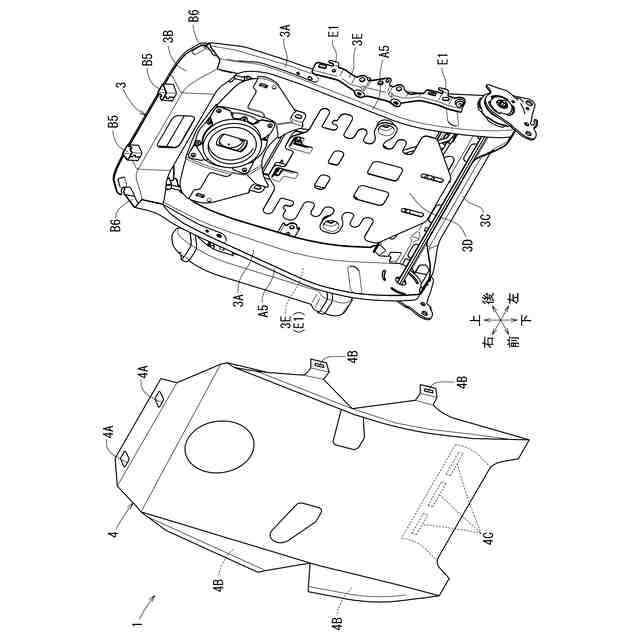

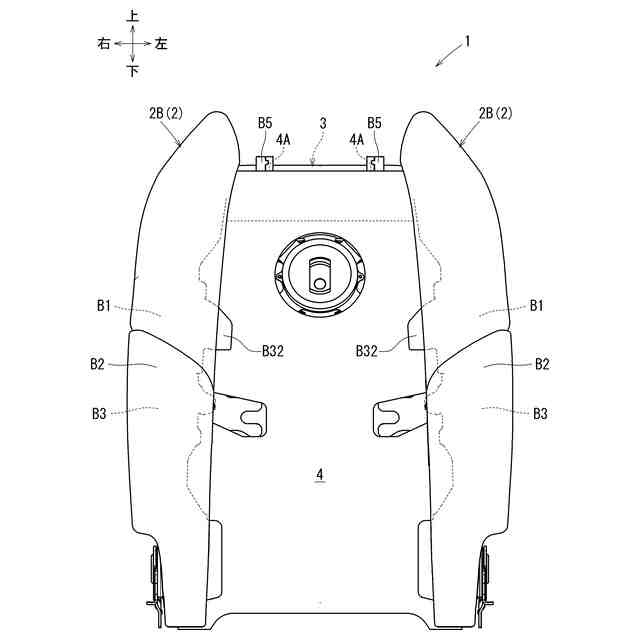

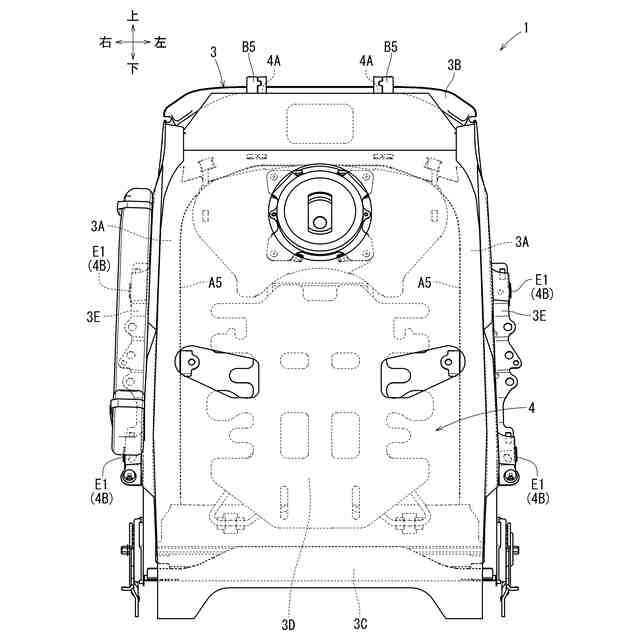

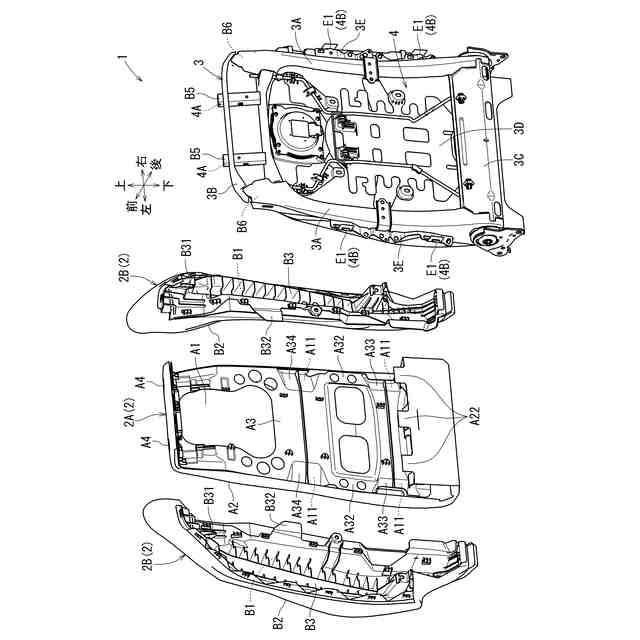

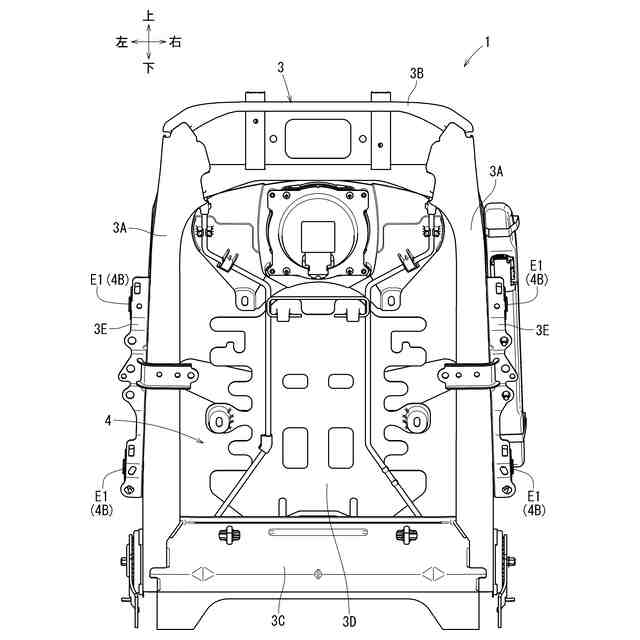

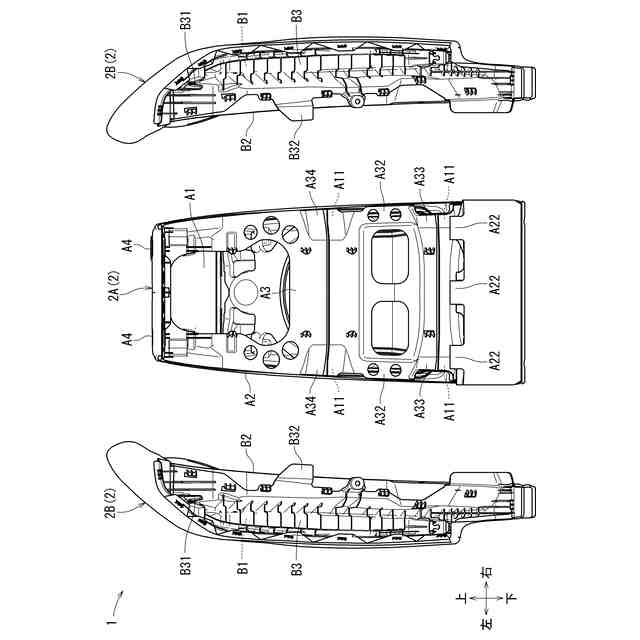

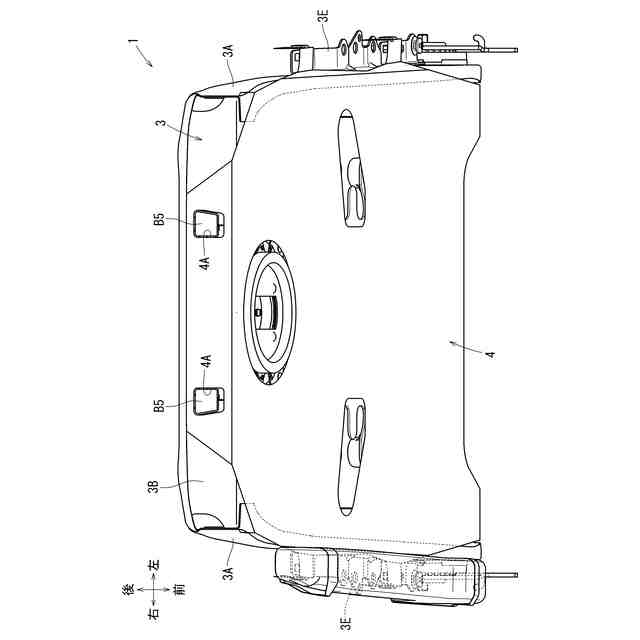

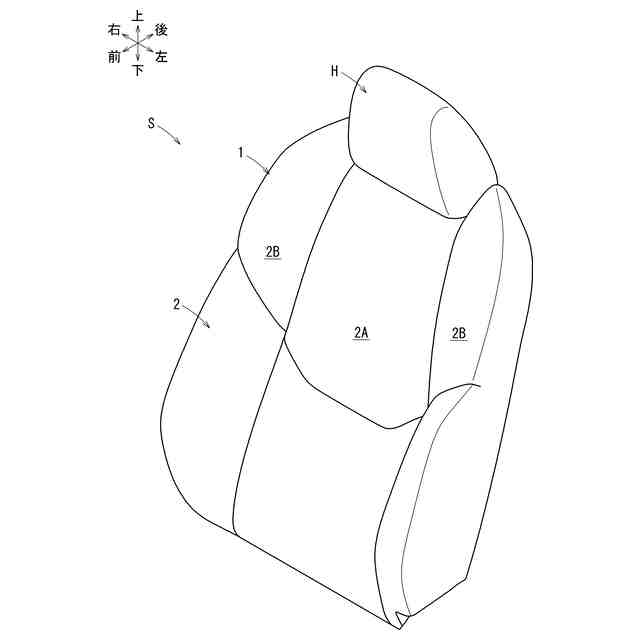

【解決手段】シートは、着座者を弾性的に支持するクッション体2と、クッション体2をシート裏側から支持するバックフレーム3と、を有するシートバック1を備える。クッション体2は、シート幅方向の中央部分を成す天板メイン2Aと、シート幅方向の両サイド部分を成す各天板サイド2Bと、の3つの分割要素から成る。天板メイン2Aが、シートパッドを成すメインパッドA1と、メインパッドA1のパッド裏面に当てられるメイン基材A3と、を有する。メイン基材A3が、メインパッドA1のパッド裏面におけるシート幅方向の両サイド部分に形成されたシート幅方向一対の凹部A11内に入り込むように膨出するシート幅方向一対のサイド膨出部(第1サイド膨出部A33)を有する。
【選択図】図13
特許請求の範囲【請求項１】
着座者を弾性的に支持するクッション体と、該クッション体をシート裏側から支持するシートフレームと、を有するシートであって、
前記クッション体が、シート幅方向の中央部分を成す天板メインと、シート幅方向の両サイド部分を成す各天板サイドと、の３つの分割要素から成り、
前記天板メインが、シートパッドを成すメインパッドと、該メインパッドのパッド裏面に当てられるメイン基材と、を有し、
前記メイン基材が、前記メインパッドの前記パッド裏面におけるシート幅方向の両サイド部分に形成されたシート幅方向一対の凹部内に入り込むように膨出するシート幅方向一対のサイド膨出部を有するシート。
続きを表示（約 350 文字）【請求項２】
請求項１に記載のシートであって、
一対の前記サイド膨出部が、シートバックにおける着座者の骨盤を支持する前記天板メインの骨盤支持部とシート高さ方向の配置が重なる位置、又はシートクッションにおける着座者の左右の座骨を支持する前記天板メインの座骨支持部とシート前後方向の配置が重なる位置に設けられるシート。
【請求項３】
請求項１又は請求項２に記載のシートであって、
前記メイン基材が、前記シートフレームに固定されるシート。
【請求項４】
請求項１又は請求項２に記載のシートであって、
一対の前記サイド膨出部が、対応する一対の前記凹部内において前記メインパッドをシート裏斜め外側から面状に支持するように傾斜する傾斜面を有するシート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シートに関する。詳しくは、着座者を弾性的に支持するクッション体と、クッション体をシート裏側から支持するシートフレームと、を有するシートに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、シートパッドとシートパッドを包むシートカバーとで構成されるクッション体が、シート幅方向に３分割されたシートが開示されている。具体的には、クッション体は、シート幅方向の中央部分を成す天板メインと、シート幅方向の両サイド部分を成す各天板サイドと、に分割されている。天板メインと各天板サイドとは、シートフレームに対して個別に固定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－３３００５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の構成では、天板メインと各天板サイドのパッド同士が繋がっていないことから、天板メインが沈み込みやすい。そのため、着座者のヨー方向のぐらつきを適切に抑制することができない。そこで、本発明は、天板メインが天板サイドから切り離されていても、着座者のヨー方向のぐらつきを適切に低減できるシートを提供する。
【課題を解決するための手段】
【０００５】
上記課題を解決する手段として、本発明のシートは、次の手段をとる。
【０００６】
すなわち、本発明の第１の発明は、着座者を弾性的に支持するクッション体と、該クッション体をシート裏側から支持するシートフレームと、を有するシートであって、前記クッション体が、シート幅方向の中央部分を成す天板メインと、シート幅方向の両サイド部分を成す各天板サイドと、の３つの分割要素から成り、前記天板メインが、シートパッドを成すメインパッドと、該メインパッドのパッド裏面に当てられるメイン基材と、を有し、前記メイン基材が、前記メインパッドの前記パッド裏面におけるシート幅方向の両サイド部分に形成されたシート幅方向一対の凹部内に入り込むように膨出するシート幅方向一対のサイド膨出部を有するシートである。
【０００７】
第１の発明によれば、メイン基材の一対のサイド膨出部により、メインパッドの両サイド部分を中央部分よりもシート裏側から強く支持することができる。その結果、天板メインが各天板サイドから切り離されていても、着座者のヨー方向のぐらつきを低減することができる。
【０００８】
本発明の第２の発明は、上記第１の発明において、一対の前記サイド膨出部が、シートバックにおける着座者の骨盤を支持する前記天板メインの骨盤支持部とシート高さ方向の配置が重なる位置、又はシートクッションにおける着座者の左右の座骨を支持する前記天板メインの座骨支持部とシート前後方向の配置が重なる位置に設けられるシートである。
【０００９】
第２の発明によれば、メイン基材の一対のサイド膨出部により、着座者の骨盤又は左右の座骨のヨー方向の回転を抑えることができる。その結果、着座者のヨー方向のぐらつきをより適切に低減することができる。
【００１０】
本発明の第３の発明は、上記第１又は第２の発明において、前記メイン基材が、前記シートフレームに固定されるシートである。
（【００１１】以降は省略されています）
