特許ウォッチ

公開番号2025102915
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025061099,2022523589
出願日2025-04-02,2020-10-20
発明の名称嵩密度が改善されたモリブデンオキシクロリド
出願人マテリオンコーポレイション
代理人個人,個人,個人,個人,個人
主分類C01G 39/00 20060101AFI20250701BHJP(無機化学)
要約【課題】改善された物理的特性、例えば、増加させた嵩密度および改善されたサイズ/形状均一性および伝熱を示す改善されたモリブデンオキシクロリド圧密化物、およびその製造方法を提供する。また、圧密化物の形成で使用されるモリブデンオキシクロリド組成物を提供する。
【解決手段】モリブデンオキシクロリドと、10重量%未満の結合剤とを含み、0.85g/ccを超える嵩密度を有する、モリブデンオキシクロリド圧密化物が提供される。また、モリブデンオキシクロリドと10%未満の結合剤とを含み、0.75g/ccを超える嵩密度を有する、モリブデンオキシクロリド組成物が提供される。
【選択図】なし
特許請求の範囲【請求項１】
モリブデンオキシクロリド圧密化物であって、
モリブデンオキシクロリドと、
１０重量％未満の結合剤と
を含み、
０．８５ｇ／ｃｃを超える嵩密度を有する、圧密化物。
続きを表示（約 680 文字）【請求項２】
前記モリブデンオキシクロリドが結晶を含み、前記結晶の少なくとも９０％が５ｍｍ未満の平均差し渡し寸法を有する、請求項１に記載の圧密化物。
【請求項３】
９５重量％を超えるモリブデンオキシクロリドを含む、請求項１に記載の圧密化物。
【請求項４】
７５％を超える相対密度を有する、請求項１に記載の圧密化物。
【請求項５】
前記個々の圧密化物全体にわたって±１０％未満の伝熱均一性を有する、請求項１に記載の圧密化物。
【請求項６】
前記モリブデンオキシクロリドが結晶を含み、前記結晶が０．０００５ｃｍ
２
／ｇを超える表面積を有する、請求項１に記載の圧密化物。
【請求項７】
１ｍｍを超える平均差し渡し寸法を有する、請求項１に記載の圧密化物。
【請求項８】
セラミック結合剤、セルロース、もしくはヒドロキシアルキルセルロース、またはそれらの混合物を含む５重量％未満の結合剤を含む、請求項１に記載の圧密化物。
【請求項９】
モリブデンオキシクロリド組成物であって、
モリブデンオキシクロリドと
１０％未満の結合剤と
を含み、
０．７５ｇ／ｃｃを超える嵩密度を有する、組成物。
【請求項１０】
前記モリブデンオキシクロリドが結晶を含み、前記結晶の少なくとも９０％が１ｍｍ未満の平均差し渡し寸法を有する、請求項９に記載の組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
[0001]本出願は、２０１９年１０月２１日に出願された米国特許仮出願第６２／９２３，８９２号に対する優先権を主張し、その全体は、参照によって本明細書に組み込まれる。
続きを表示（約 2,200 文字）【０００２】
[0002]本開示は、モリブデンオキシクロリド組成物および圧密化物、例えばそれから製造されたペレットに関する。特に、本開示は、あったとしても少量の結合剤を含む、嵩密度において改善を示すモリブデンオキシクロリド組成物に関する。
【背景技術】
【０００３】
[0003]従来のモリブデンオキシクロリド組成物は、しばしば典型的には高温の薄膜昇華加工槽中で粉末形態で用いられる。一般に、これらのモリブデンオキシクロリド組成物は、低密度（ふかふかした）粉末の形態で合成され、典型的には比較的大きい平均結晶サイズ、例えば、差し渡し（ｃｒｏｓｓｂｏｄｙ）測定値、および／または低い表面積を有する。作業では、粉末は昇華するまで、堆積が生じる温度に加熱される。
【０００４】
[0004]一般的に言えば、粉末（しばしばペレット化結合剤）は、プレスしてペレット、例えば、錠剤にすることができる。しかしながら、比較的大きい平均結晶サイズを有する粉末は、しばしば恐らく結晶と結晶の接着の可能性が減少することにより、ペレット形成において問題を引き起こし、可能性として嵩密度の低いペレットになる。重要なことには、低密度ペレットは、本質的に粉末組成物を多く含まない。モリブデンオキシクロリドペレットの場合には、低密度ペレットは、モリブデンオキシクロリドを多く含まないことがある。したがって、低密度ペレットは、場合によっては、一部の後続の処理を含めて、しばしば薄膜昇華加工槽に再装填されなければならず、その結果、休止時間が生じ、全工程の効率の低下をもたらす。
【０００５】
[0005]一部の場合において、結晶の接着を改善するために結合剤を添加し、それによってペレット形成の改善を促進することができる。残念ながら、結合剤の導入は、さらなる問題、例えば全体的なペレット純度の低下を引き起こし、提案される応用分野におけるペレットの使用より前に、さらなる加工、例えば、ペレット化後の精製または結合剤の「焼尽」に取り組まなければならない。重要なことには、結合剤の添加は、またペレットの嵩密度の低下にも寄与し得る。
【０００６】
[0006]さらに、従来のモリブデンオキシクロリド粉末は、不十分な粒度均一性、および／または不十分な形状均一性および／またはそれらの嵩全体にわたってむらのある伝熱の問題を起こし、その結果、堆積の不統一をもたらす。
【０００７】
[0007]さらに、従来のモリブデンオキシクロリド粉末は、低密度により包装および輸送の難事を伴うこと、例えば、粉末（またはそれから製造された低密度圧密化物）は、実際の量のモリブデンオキシクロリドに関してあまりにも多くの体積を取ることがわかっている。このように、効果的に利用可能な包装および出荷を使用する能力は有効ではなく、追加の包装および出荷手段が用いられなければならない。
【発明の概要】
【発明が解決しようとする課題】
【０００８】
[0008]従来のモリブデンオキシクロリド技術を鑑みると、例えば結合剤に対する必要性
を低減または解消しつつ、改善された物理的特性、例えば、増加させた嵩密度および改善されたサイズ／形状均一性および伝熱を示す改善されたモリブデンオキシクロリド圧密化物に対する、および圧密化物の形成で使用されるモリブデンオキシクロリド組成物（粉末）に対する必要性が、存在する。
【課題を解決するための手段】
【０００９】
[0009]一部の実施形態において、本開示は、（９５重量％を超える）モリブデンオキシクロリドおよび（１０重量％未満、例えば５重量％未満の）結合剤（セラミック結合剤、セルロースもしくはヒドロキシアルキルセルロース、またはその混合物）を含むモリブデンオキシクロリド圧密化物（consolidated masses）に関する。圧密化物は０．８５ｇ／
ｃｃを超える、例えば１．４ｇ／ｃｃを超える嵩密度を有する。モリブデンオキシクロリドは結晶を含んでもよく、結晶の少なくとも９０％は５ｍｍ未満の平均差し渡し寸法（average cross body dimension）および／または０．０００５ｃｍ
２
／ｇを超える表面積を有していてもよい。圧密化物は、７５％を超える相対密度および／または個々の圧密化物全体にわたって±１０％未満の伝熱均一性を有していてもよい。圧密化物は、１ｍｍを超える平均差し渡し寸法を有していてもよい。
【００１０】

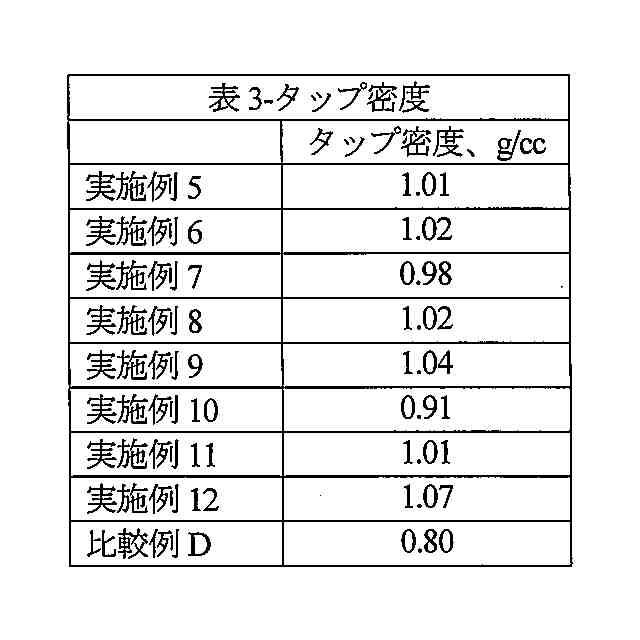

[0010]一部の実施形態において、本開示は、（９５重量％を超える）モリブデンオキシクロリドおよび１０％未満の結合剤を含むモリブデンオキシクロリド組成物に関する。モリブデンオキシクロリド組成物は、ＡＳＴＭＢ５２７－２００６によって測定して０．７５ｇ／ｃｃを超える嵩密度および／または１ｇ／ｃｃを超えるタップ密度を有する。モリブデンオキシクロリドは結晶を含んでもよく、結晶の少なくとも９０％は、１ｍｍ未満の平均差し渡し寸法および／または０．０００５ｃｍ
２
／ｇを超える表面積を有していてもよい。

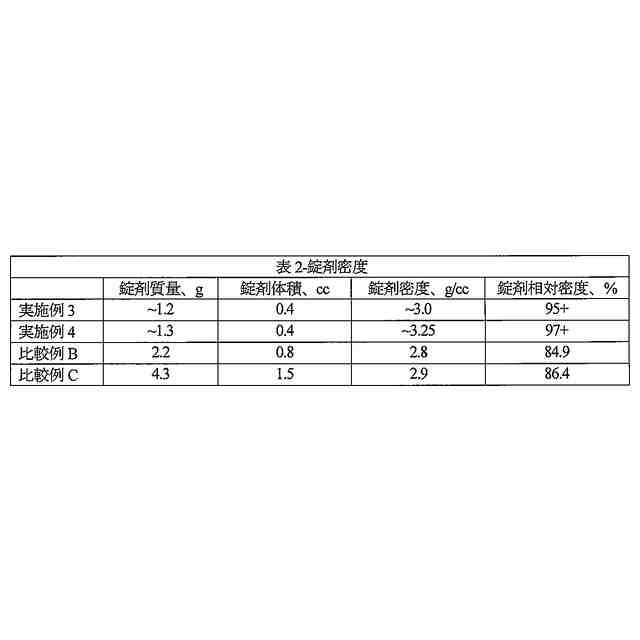

（【００１１】以降は省略されています）

関連特許
