発明の名称ベルトガイド
出願人株式会社カーメイト
代理人個人,個人
主分類B60R 22/18 20060101AFI20250701BHJP(車両一般)
要約【課題】ベルトの着脱は容易としつつ、使用時においてはベルトが外れ辛く、かつベルトガイド自体の取り付け角度に影響され難いベルトガイドを提供する。
【解決手段】ベルト保持空間18の上辺を構成する第1片12と、下辺を構成する第2片14とを有するベルトガイド10であって、第1片12の基端部と、第2片14の基端部とが接続されて又部13を構成し、両片の先端側にベルト保持空間18の開口部が設けられており、開口部側に位置する第2片14の先端部には第3片16が延設されており、第3片16を第1片12の外側辺12bの対向位置にまで延設することでベルト入出空間20を構成し、第2片14の内側辺14aの延設方向と第3片16の延設方向の成す角が鋭角となり、ベルト保持空間18の長手方向端部とベルト入出空間20の長手方向端部とが連続する空間を構成していることを特徴とする。

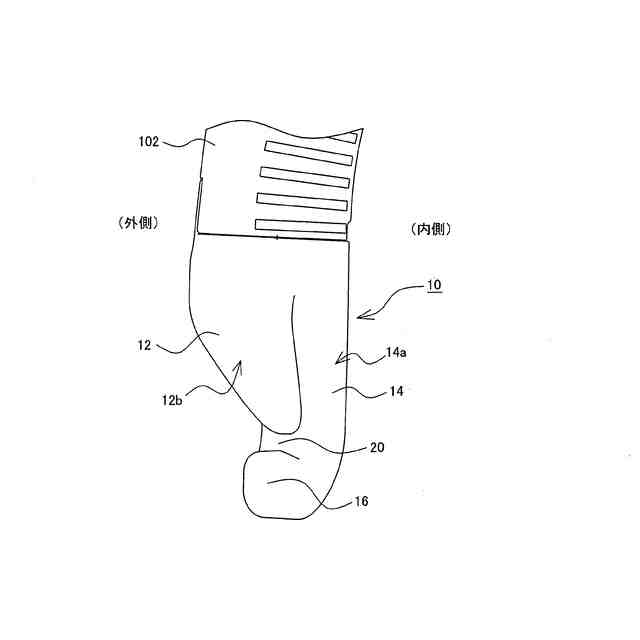

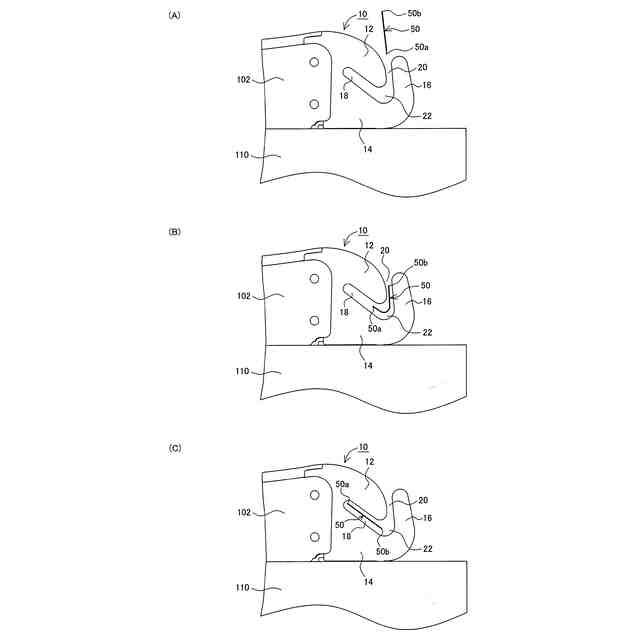

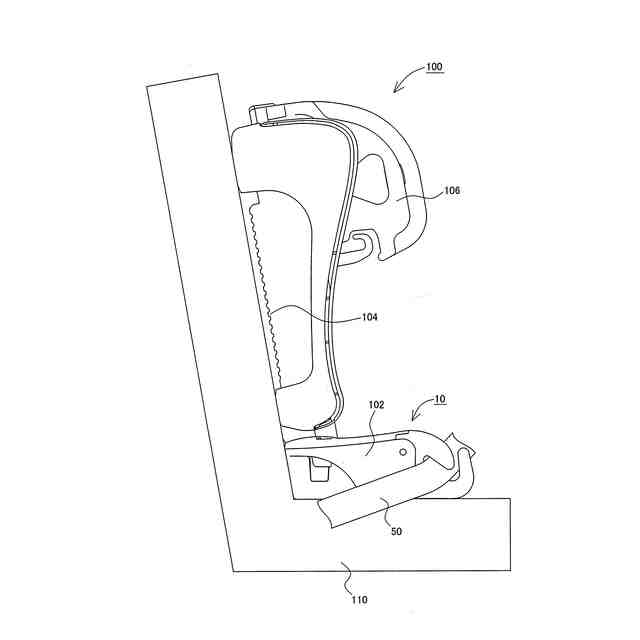

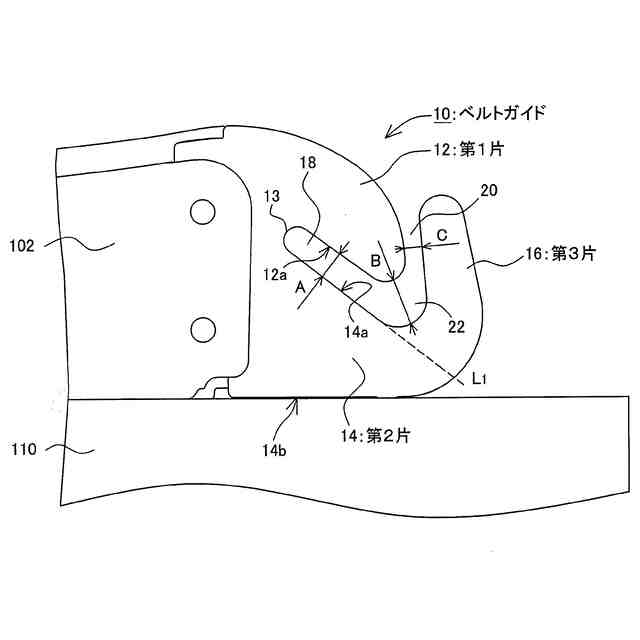

【選択図】図1
特許請求の範囲【請求項１】
ベルト保持空間の上辺を構成する第１片と、前記ベルト保持空間の下辺を構成する第２片とを有するベルトガイドであって、
前記第１片の基端部と、前記第２片の基端部とが接続されて又部を構成し、両片の先端側に前記ベルト保持空間の開口部が設けられており、
前記開口部側に位置する前記第２片の先端部には第３片が延設されており、前記第３片を前記第１片の外側辺の対向位置にまで延設することでベルト入出空間を構成し、前記第２片の内側辺の延設方向と前記第３片の延設方向の成す角が鋭角となり、前記ベルト保持空間の長手方向端部と前記ベルト入出空間の長手方向端部とが連続する空間を構成していることを特徴とするベルトガイド。
続きを表示（約 340 文字）【請求項２】
前記ベルト保持空間と前記ベルト入出空間との間には折り返し空間が設けられ、前記ベルト保持空間の幅をＡ、前記折り返し空間の幅をＢ、前記ベルト入出空間の幅をＣとした場合に、各幅は、Ｂ＞Ａ＞Ｃの関係を満たすように構成されていることを特徴とする請求項１に記載のベルトガイド。
【請求項３】
前記第１片は、平面視において先細りとなるように構成されていることを特徴とする請求項２に記載のベルトガイド。
【請求項４】
前記第２片は、側面視において前記基端部側ほど幅広に形成されており、前記ベルト保持空間には、前記開口部から前記又部にかけて前記第２片の幅変化に応じた傾斜が設けられていることを特徴とする請求項１乃至３のいずれか１項に記載のベルトガイド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ベルトガイドに係り、特に、ベルトの着脱を頻繁に行う箇所への適用に好適なベルトガイドに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
本願に係るベルトガイドは使用形態を限定するものでは無いが、ベルトの着脱を頻繁に行う箇所の一例として、車両のシートベルトをガイドするものを挙げることができる。特に、特許文献１に開示されているような、ジュニアシートと呼ばれる児童用シートは、乳幼児を対象としたチャイルドシートと異なり、車両に付帯されたシートベルトをジュニアシートに掛け回してベルト高さを調整し、児童の身体を保持するように設計されている。このため、シートベルトを掛け回すベルトガイドには、ベルトの着脱を容易としつつ、使用時においてはベルトが外れる事が無いといった特性が求められている。
【０００３】
しかし、特許文献１に開示されているベルトガイドは図５に示すように、ベース部２と、第１片３、及び第２片４を有する構成とされている。このような基本構成を有するベルトガイド１においてベース部２は、ベルト保持空間５の下辺を構成する要素であり、第１片３は、ベース部２の基端側から延設されてベルト保持空間５の上辺の一部を構成する要素である。また、第２片４は、ベース部２の先端側から延設されてベルト保持空間５の上辺の他の一部を構成する要素である。さらに、第１片３と第２片４との間には、ベルト保持空間５へシートベルト５０を導くための隙間（ベルト入出空間６）が設けられている。
【０００４】
このような構成のベルトガイド１は、使用時においてシートベルト５０が外れ辛いという特性は満たすものの、着脱に手間がかかるといった懸念がある。これは、ベルト入出空間６から入れたシートベルト５０を矢印Ａに示すように、第１片３の下部側空間へ押し込み、その後に矢印Ｂに示すように第２片４の下部空間へ広げる事で、ベルト保持空間５に配置するといった動作が必要となるからである。
【０００５】
これに対し、ベルト保持空間５へのシートベルト５０の誘導に折り返し動作を必要としないベルトガイドが、特許文献２に開示されている。特許文献２に開示されているベルトガイドは、シート背もたれ部のショルダーベルトを位置決めするためのガイドである。特許文献２に開示されているベルトガイドは、ベルトガイド下端の一方にピン結合による回動部を備え、このピンの配置位置側に開口部を備え、ピンと反対方向に、かつ下端から離間する方向の傾斜を持つように延設されたベルト受け部と、ベルト受け部と逆向きの傾斜を持つように形成された隆起部を持ち、固定状態では、隆起部をガイドとしてベルト受け部にベルトを案内することとなる。一方で、ピンを基点としてベルトガイドが傾倒している場合には、隆起部の傾斜は、先端側に向けて下り勾配を持つこととなり、ベルト受け部に掛け回されていたシートベルトが隆起部に沿って離脱することとなる。このように、特許文献２に開示されているベルトガイドによれば、使用状態ではベルトが外れ辛く、着脱が容易となる。
【０００６】
しかし、特許文献２に開示されているベルトガイドは、ベルト受け部よりも開口部の幅が広く、開口部よりも隆起部とベルト受け部の先端との幅が広くなるように構成されている。このため、使用箇所によってはベルトの引張方向に力が加えられた際、使用状態に係るベルトが離脱しやすい状態となってしまう場合がある。
【先行技術文献】
【特許文献】
【０００７】
中国実用新案登録公報２１０９７０７５７号公報
特開２００６－２１９０２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
そこで本発明では、上記問題を解決し、ベルトの着脱は容易としつつ、使用時においてはベルトが外れ辛く、かつベルトガイド自体の取り付け角度に影響され難いベルトガイドを提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を達成するための本発明に係るベルトガイドは、ベルト保持空間の上辺を構成する第１片と、前記ベルト保持空間の下辺を構成する第２片とを有するベルトガイドであって、前記第１片の基端部と、前記第２片の基端部とが接続されて又部を構成し、両片の先端側に前記ベルト保持空間の開口部が設けられており、前記開口部側に位置する前記第２片の先端部には第３片が延設されており、前記第３片を前記第１片の外側辺の対向位置にまで延設することでベルト入出空間を構成し、前記第２片の内側辺の延設方向と前記第３片の延設方向の成す角が鋭角となり、前記ベルト保持空間の長手方向端部と前記ベルト入出空間の長手方向端部とが連続する空間を構成していることを特徴とする。
【００１０】
また、上記のような特徴を有するベルトガイドでは、前記ベルト保持空間と前記ベルト入出空間との間には折り返し空間が設けられ、前記ベルト保持空間の幅をＡ、前記折り返し空間の幅をＢ、前記ベルト入出空間の幅をＣとした場合に、各幅は、Ｂ＞Ａ＞Ｃの関係を満たすように構成されているようにすると良い。このような特徴を有する事によれば、ベルト保持部へベルトを導入し易く、意図せずベルトが離脱してしまう事を抑制する事ができる。
（【００１１】以降は省略されています）
