公開番号2025101245
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023217955
出願日2023-12-25
発明の名称噴流はんだ装置
出願人千住金属工業株式会社
代理人個人,個人
主分類B23K 1/08 20060101AFI20250630BHJP(工作機械;他に分類されない金属加工)
要約【課題】溶融はんだの飛散を防止することができる噴流はんだ装置を提供する。

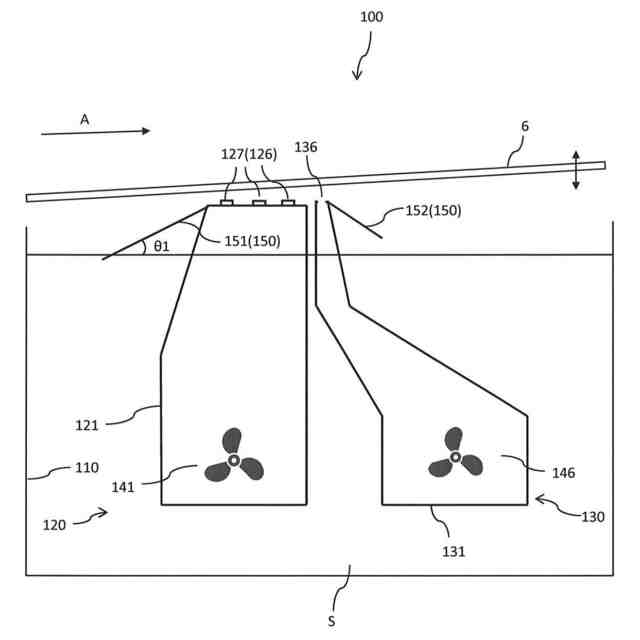

【解決手段】噴流はんだ装置は、溶融はんだSを貯留する貯留槽110と、溶融はんだSを供給するための供給部120,130と、前記供給部120,130から供給される前記溶融はんだSを、前記貯留槽110内の前記溶融はんだSに案内するためのガイド部材150と、を有する。前記ガイド部材150は、前記溶融はんだSの液面に対して40度以下の角度で浸漬する。
【選択図】図2
特許請求の範囲【請求項１】
溶融はんだを供給するための供給部と、
溶融はんだを貯留する貯留槽と、
前記供給部から供給される溶融はんだを前記貯留槽内の溶融はんだに案内するためのガイド部材と、
を備え、

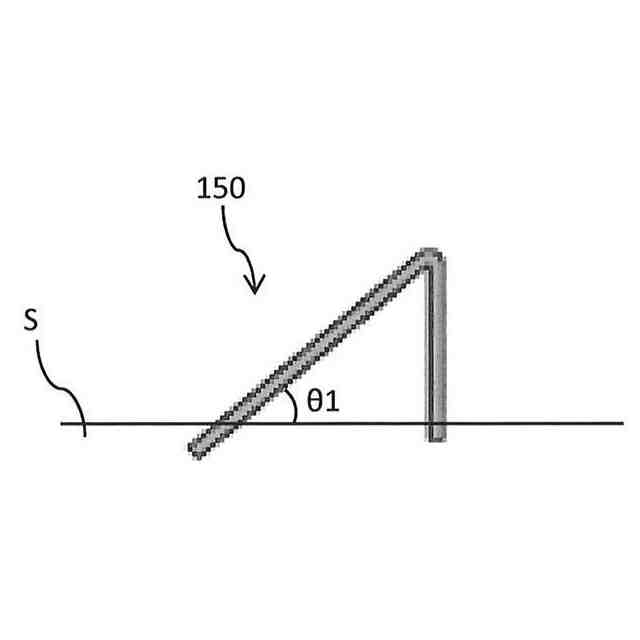

前記ガイド部材は、前記貯留槽内の溶融はんだの液面に対して４０度以下の角度で浸漬する、噴流はんだ装置。
続きを表示（約 1,400 文字）【請求項２】

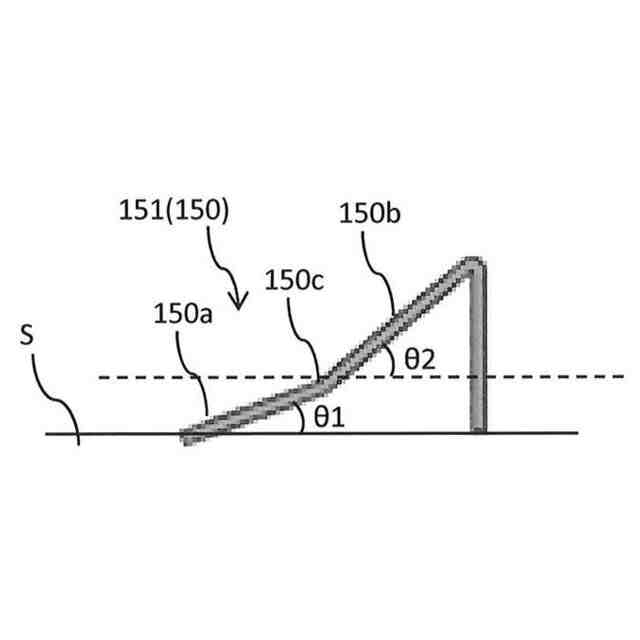

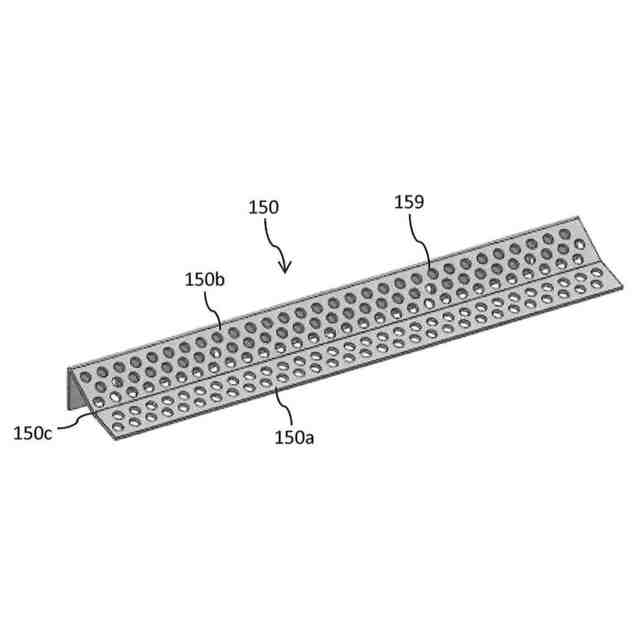

前記ガイド部材は、先端側に位置する第一ガイド部材と、基端側に位置する第二ガイド部材と、前記第一ガイド部材と前記第二ガイド部材との間に設けられるガイド屈曲部と、を有し、
前記第一ガイド部材が、前記貯留槽内の溶融はんだの液面に対して４０度以下の角度で浸漬し、
前記第二ガイド部材の前記貯留槽内の溶融はんだの液面に対する角度は、前記第一ガイド部材の前記貯留槽内の溶融はんだの液面に対する角度より大きくなる、請求項１に記載の噴流はんだ装置。
【請求項３】

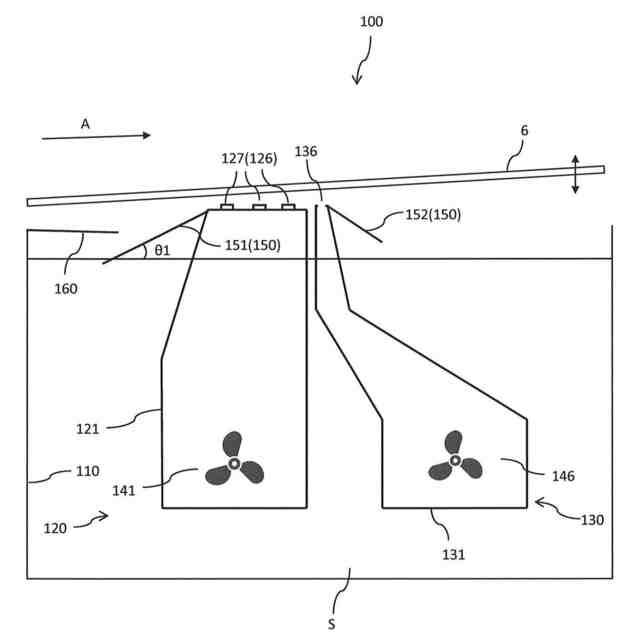

少なくとも前記ガイド部材が前記貯留槽内の溶融はんだの液面に浸漬する箇所の上方に位置するカバー部材を備える、請求項１又は２に記載の噴流はんだ装置。
【請求項４】
前記カバー部材は、供給部側に向かって延在し、
前記カバー部材の先端は、前記ガイド部材が前記貯留槽内の溶融はんだの液面に浸漬する箇所よりも供給部側に位置している、請求項３に記載の噴流はんだ装置。
【請求項５】

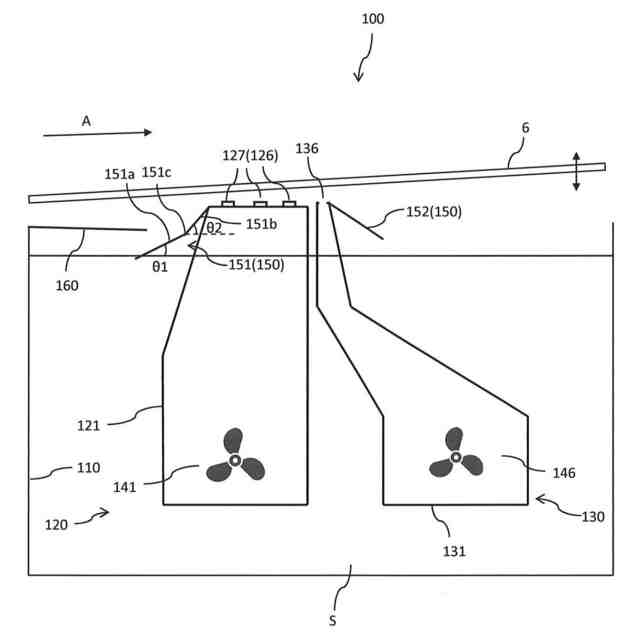

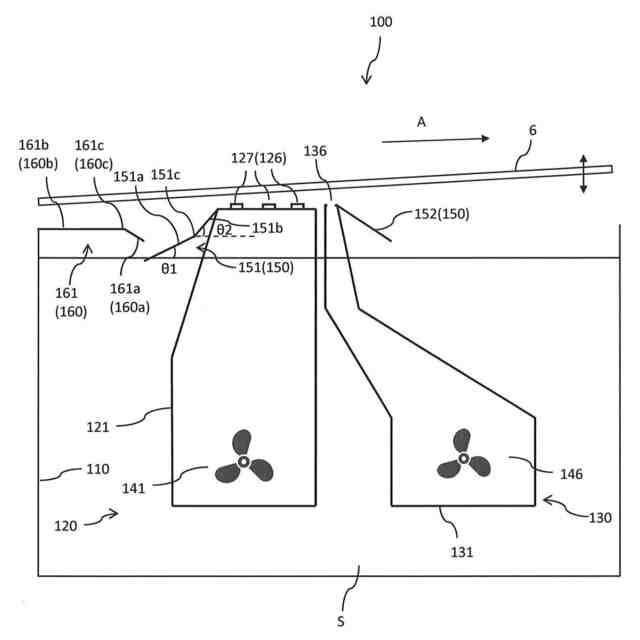

前記カバー部材は、先端側に位置する第一カバー部材と、基端側に位置する第二カバー部材と、前記第一カバー部材と前記第二カバー部材との間に設けられるカバー屈曲部と、を有し、
前記第一カバー部材は、前記第二カバー部材に対して前記カバー屈曲部を介して下方側に屈曲する、請求項３に記載の噴流はんだ装置。
【請求項６】
前記ガイド部材は、先端側に位置する第一ガイド部材と、基端側に位置する第二ガイド部材と、前記第一ガイド部材と前記第二ガイド部材との間に設けられるガイド屈曲部と、を有し、
前記第一カバー部材の先端は、前記ガイド屈曲部よりも前記供給部側に位置する、請求項５に記載の噴流はんだ装置。
【請求項７】
前記ガイド部材は、前記貯留槽内の溶融はんだの液面に対して０度超過の角度で浸漬する、請求項１又は２に記載の噴流はんだ装置。
【請求項８】

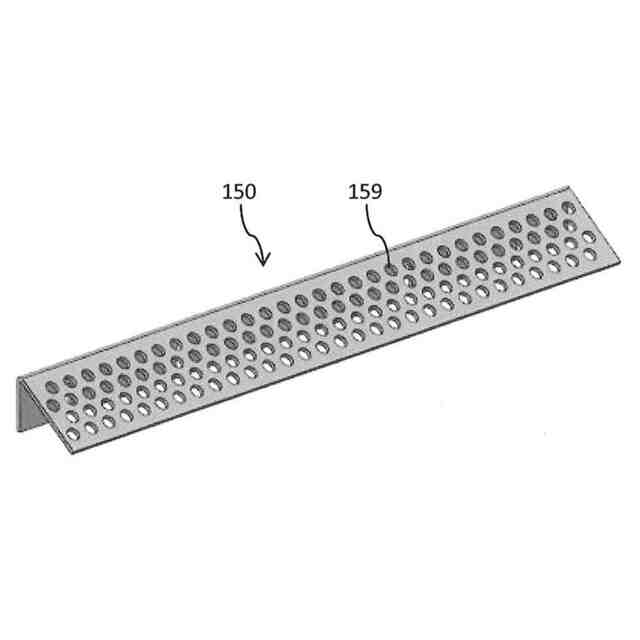

前記ガイド部材は、複数の孔部を有する、請求項１又は２に記載の噴流はんだ装置。
【請求項９】
溶融はんだを供給するための供給部と、
溶融はんだを貯留する貯留槽と、
前記供給部から供給される溶融はんだを前記貯留槽内の溶融はんだに案内するためのガイド部材と、
を備え、
前記ガイド部材は、先端側に位置する第一ガイド部材と、基端側に位置する第二ガイド部材と、前記第一ガイド部材と前記第二ガイド部材との間に設けられるガイド屈曲部と、を有し、
前記第一ガイド部材は、前記貯留槽内の溶融はんだの液面に対して浸漬する、噴流はんだ装置。
【請求項１０】
前記貯留槽内の溶融はんだの上方に設けられ、前記貯留槽の側面から前記供給部の溶融はんだの供給箇所に向かって延在するカバー部材を備え、
前記カバー部材は、先端側に位置する第一カバー部材と、基端側に位置する第二カバー部材と、前記第一カバー部材と前記第二カバー部材との間に設けられるカバー屈曲部と、を有し、
前記第一ガイド部材の溶融はんだに対する着面位置と前記第一カバー部材の先端とを結んだ仮想直線は、前記供給部の側面に位置付けられる、請求項９に記載の噴流はんだ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

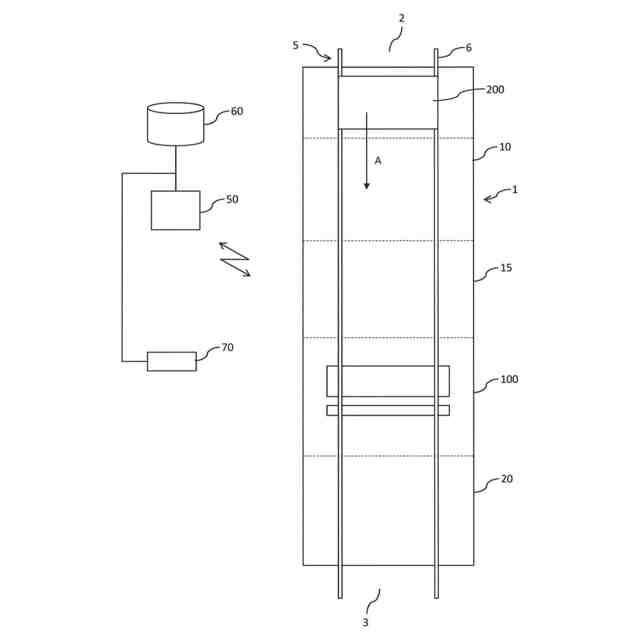

本発明は、溶融はんだを基板に供給する噴流はんだ装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、溶融はんだを基板に対して供給するための噴流はんだ装置が知られている。例えば特許文献１では、溶融はんだを収容するはんだ槽本体部に設けられる噴流ノズルから溶融はんだを噴流して対象物にはんだ付けをする噴流はんだ槽が開示されている。特許文献１の噴流はんだ槽は、一端に流出口を有し、噴流ノズルの周辺に設けられて、噴流ノズルによって噴流された溶融はんだを流出口から流出してはんだ槽本体部へ案内するはんだ案内部と、上部が開口されて底部及び側部に複数の孔が穿設された第１のカゴと、第１のカゴの下方に設けられて、上部が開口されて底部及び側部に複数の孔が穿設された第２のカゴとを有するはんだ流緩和部とを備えている。そして、はんだ流緩和部は、流出口から流出された溶融はんだを第１のカゴの上部から取り入れて第１のカゴの孔及び第２のカゴの孔から排出する態様となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１‐１２４４５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の態様では、噴流ノズルによって噴流された溶融はんだを流出口から流出してはんだ槽本体部に案内する態様となっているが、本発明は、特許文献１とは異なる態様を採用しつつ、溶融はんだの基板への飛散を防止することができる噴流はんだ装置を提供する。
【課題を解決するための手段】
【０００５】
［概念１］
本発明の第一態様による噴流はんだ装置は、
溶融はんだを供給するための供給部と、
溶融はんだを貯留する貯留槽と、
前記供給部から供給される溶融はんだを前記貯留槽内の溶融はんだに案内するためのガイド部材と、
を備え、
前記ガイド部材が、前記貯留槽内の溶融はんだの液面に対して４０度以下の角度で浸漬してもよい。
【０００６】
［概念２］
概念１による噴流はんだ装置において、
前記ガイド部材は、先端側に位置する第一ガイド部材と、基端側に位置する第二ガイド部材と、前記第一ガイド部材と前記第二ガイド部材との間に設けられるガイド屈曲部と、を有し、
前記第一ガイド部材が、前記貯留槽内の溶融はんだの液面に対して４０度以下の角度で浸漬し、
前記第二ガイド部材の前記貯留槽内の溶融はんだの液面に対する角度は、前記第一ガイド部材の前記貯留槽内の溶融はんだの液面に対する角度より大きくなってもよい。
【０００７】
［概念３］
概念１又は２による噴流はんだ装置において、
少なくとも前記ガイド部材が前記貯留槽内の溶融はんだの液面に浸漬する箇所の上方に位置するカバー部材を備えてもよい。
【０００８】
［概念４］
概念３による噴流はんだ装置において、
前記カバー部材は、供給部側に向かって延在し、
前記カバー部材の先端は、前記ガイド部材が前記貯留槽内の溶融はんだの液面に浸漬する箇所よりも供給部側に位置してもよい。
【０００９】
［概念５］
概念３又は４による噴流はんだ装置において、
前記カバー部材は、先端側に位置する第一カバー部材と、基端側に位置する第二カバー部材と、前記第一カバー部材と前記第二カバー部材との間に設けられるカバー屈曲部と、を有し、
前記第一カバー部材は、前記第二カバー部材に対して前記カバー屈曲部を介して下方側に屈曲してもよい。
【００１０】
［概念６］
概念５による噴流はんだ装置において、
前記ガイド部材は、先端側に位置する第一ガイド部材と、基端側に位置する第二ガイド部材と、前記第一ガイド部材と前記第二ガイド部材との間に設けられるガイド屈曲部と、を有し、
前記第一カバー部材の先端は、前記ガイド屈曲部よりも前記供給部側に位置してもよい。
（【００１１】以降は省略されています）
