公開番号2025100897
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025072216,2021121451
出願日2025-04-24,2021-07-26
発明の名称制御システム及び制御プログラム
出願人IDEC株式会社
代理人弁理士法人楓国際特許事務所
主分類G06K 7/10 20060101AFI20250626BHJP(計算;計数)
要約【課題】RFタグを用いて仮想的なスイッチの切替えを行う制御システムにおいて、当該仮想的なスイッチを、RFタグのタイプやホルダの有無に拘らずオルタネイト型のスイッチとして動作させることを可能にする。
【解決手段】制御システムは、RFタグからID情報を読み取る読取部と、当該読取部が読み取ったID情報に対する照合を行う照合部と、仮想的なスイッチのオフ状態とオン状態の切替えを行う切替部と、を備える。そして、切替部は、オルタネイト動作処理を実行することが可能である。オルタネイト動作処理では、切替部は、照合部でのID情報に対する照合が成功した場合に、仮想的なスイッチをオフ状態からオン状態に切り替えると共に、読取部での当該ID情報の読取りがなくなった場合でも仮想的なスイッチをオン状態に維持し、その後、読取部での同じID情報の読取りが再度あった場合に、仮想的なスイッチをオフ状態に戻す。

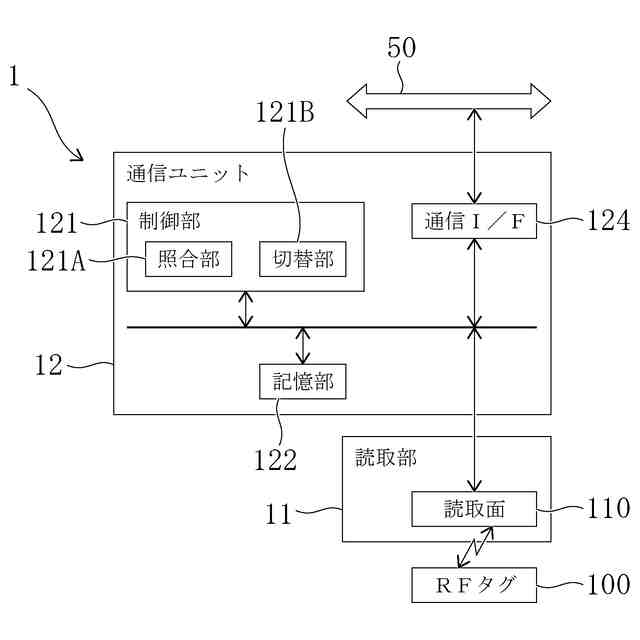

【選択図】図2
特許請求の範囲【請求項１】
ＲＦ（Radio Frequency）タグからＩＤ（Identifier）情報を読み取る読取部と、
前記読取部が読み取った前記ＩＤ情報に対する照合を行う照合部と、

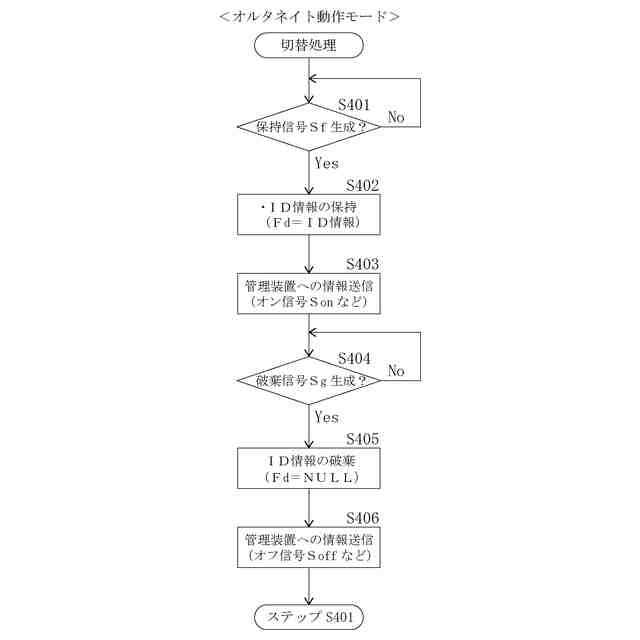

仮想的なスイッチのオフ状態とオン状態の切替えを行う切替部であり、前記照合部での前記ＩＤ情報に対する照合が成功した場合に、前記スイッチをオフ状態からオン状態に切り替えると共に、前記読取部での当該ＩＤ情報の読取りがなくなった場合でも前記スイッチをオン状態に維持し、その後、前記読取部での同じ前記ＩＤ情報の読取りが再度あった場合に、前記スイッチをオフ状態に戻すオルタネイト動作処理を実行することが可能な切替部と、
を備える、制御システム。
続きを表示（約 1,000 文字）【請求項２】
前記切替部は、
前記オルタネイト動作処理と、

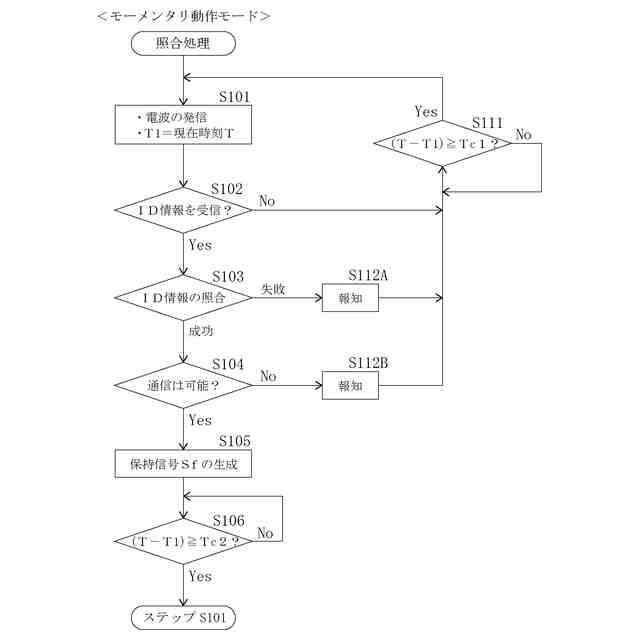

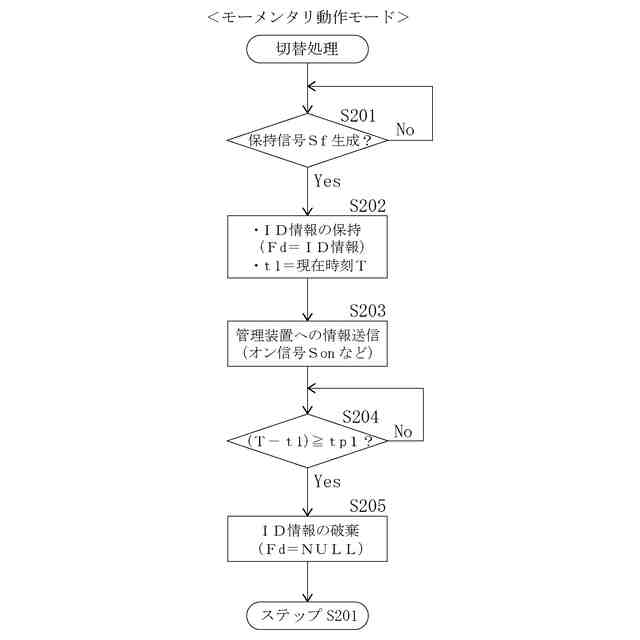

前記照合部での前記ＩＤ情報に対する照合が成功した場合に、前記スイッチをオフ状態からオン状態に切り替え、その後、前記読取部での当該ＩＤ情報の読取りがなくなった場合に、前記スイッチをオフ状態に戻すモーメンタリ動作処理と、
を選択的に実行することが可能である、請求項１に記載の制御システム。
【請求項３】

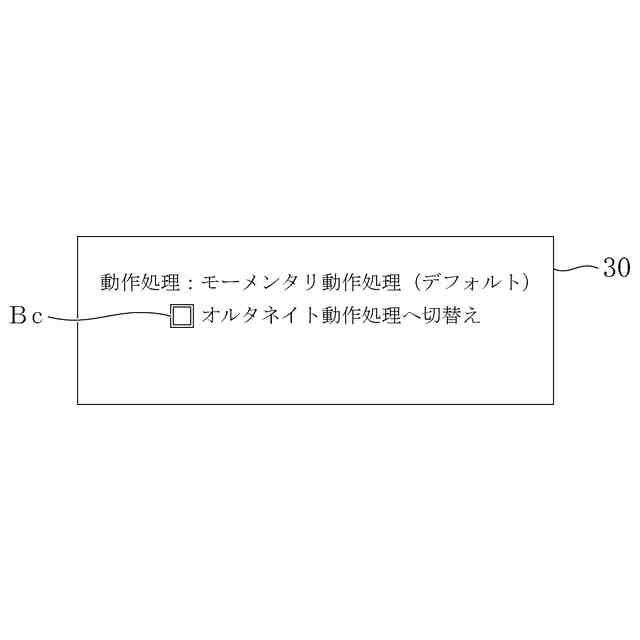

前記切替部に前記オルタネイト動作処理及び前記モーメンタリ動作処理のどちらの処理を実行させるかについての利用者による選択を受け付ける第１受付部を更に備える、請求項２に記載の制御システム。
【請求項４】
前記切替部は、前記オルタネイト動作処理において前記スイッチをオン状態に維持している期間中は、前記読取部が別のＲＦタグからＩＤ情報を読み取った場合でも、前記スイッチをオン状態に維持し続ける、請求項１～３の何れかに記載の制御システム。
【請求項５】
前記切替部には、前記オルタネイト動作処理において前記スイッチをオン状態へ切り替えた後に当該オン状態を維持しておく維持時間が設定されており、
前記切替部は、前記オルタネイト動作処理において前記スイッチをオン状態へ切り替えた後、前記維持時間が経過するまでに前記読取部にて同じ前記ＩＤ情報の読取りが再度あった場合には、前記スイッチをオフ状態に戻し、また、前記読取部での同じ前記ＩＤ情報の読取りがないまま前記維持時間が経過した場合にも、前記スイッチをオフ状態に戻す、請求項１～４の何れかに記載の制御システム。
【請求項６】
利用者による前記維持時間の設定を受け付ける第２受付部を更に備える、請求項５に記載の制御システム。
【請求項７】
読取部によってＲＦ（Radio Frequency）タグから読み取られたＩＤ（Identifier）情報に対する照合が成功した場合に、仮想的なスイッチをオフ状態からオン状態に切り替えると共に、前記読取部での当該ＩＤ情報の読取りがなくなった場合でも前記スイッチをオン状態に維持し、その後、前記読取部での同じ前記ＩＤ情報の読取りが再度あった場合に、前記スイッチをオフ状態に戻すオルタネイト動作処理を、処理装置に実行させる、制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、仮想的なスイッチの切替えを制御する技術に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
押しボタンなどの機械的なスイッチには、モーメンタリ型のスイッチと、オルタネイト型のスイッチとが存在する。ここで、モーメンタリ型のスイッチは、押圧操作でオン状態になり、押圧操作がなくなるとオフ状態に戻るスイッチである。一方、オルタネイト型のスイッチは、押圧操作でオン状態になると共に、その押圧操作がなくなった場合でもオン状態が維持され、その後、押圧操作が再度あった場合にオフ状態に戻るスイッチである。このようなオルタネイト型のスイッチは、主電源スイッチのように長時間に亘ってオン状態を維持しておくことが必要なスイッチに適用される。
【０００３】
また、上述した機械的なスイッチには、キーが挿入されている場合にだけオン状態とオフ状態の切替えが可能になるキースイッチが存在する。キースイッチによれば、キーを所持する特定の利用者にだけ操作権限が付与されることになる。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－１５５５０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、様々な技術分野で、ＲＦ（Radio Frequency）タグからＩＤ（Identifier）情報を読み取り、読み取ったＩＤ情報に対する照合を行う技術（ＲＦＩＤ技術）が用いられている（例えば、特許文献１参照）。
【０００６】
このような近年の状況に鑑み、本発明者は、機械的なスイッチに代えて、制御システム内に仮想的なスイッチをソフトウェアで構築し、それに上記ＲＦＩＤ技術を用いることにより、仮想的なスイッチにおいて、モーメンタリ型のスイッチやオルタネイト型のスイッチを実現したいと考え、開発を進めている。また、本発明者は、ＲＦＩＤ技術を用いることにより、仮想的なスイッチに対する操作権限を、ＲＦタグを所持する特定の利用者にだけ付与したいと考えている。
【０００７】

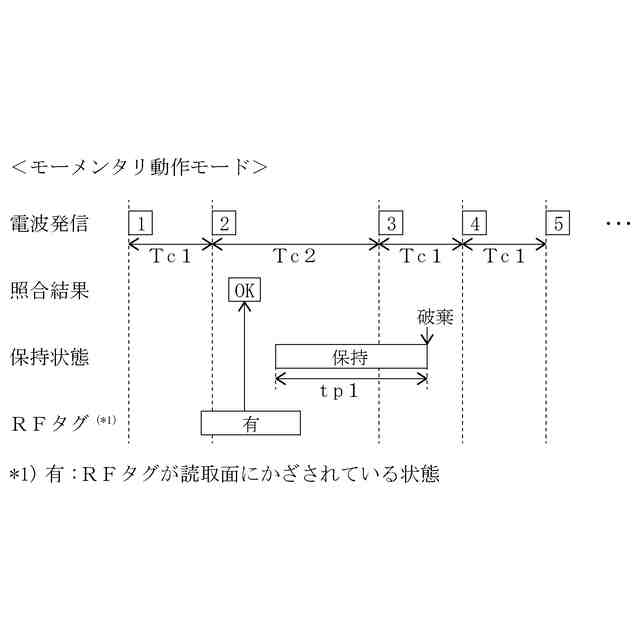

ここで、モーメンタリ型のスイッチであれば、ＲＦＩＤ技術を用いて次のように簡単に実現できる。即ち、ＲＦタグリーダによるＲＦタグからのＩＤ情報の読取りがあり（即ち、ＲＦタグリーダにＲＦタグがかざされ）、且つ、当該ＲＦタグのＩＤ情報に対する照合が成功した場合に、仮想的なスイッチをオフ状態からオン状態に切り替え、その後、ＲＦタグリーダによるＲＦタグからのＩＤ情報の読取りがなくなった場合に、仮想的なスイッチをオフ状態に戻すことにより、モーメンタリ型のスイッチを実現できる。
【０００８】
更にその応用として、例えばＲＦタグがフォブタイプである場合には、ＲＦタグリーダに、ＲＦタグをかざした状態で保持できるホルダを設けることにより、オルタネイト型のスイッチを実現できる。即ち、ホルダへのＲＦタグの挿入期間中は、利用者がＲＦタグから手を離したとしても、ＲＦタグリーダにＲＦタグをかざし続けることができるため、仮想的なスイッチをオン状態で維持しておくことができる。
【０００９】
しかし、ホルダにＲＦタグを挿入できない場合（カードタイプなど、ホルダに挿入できないタイプのＲＦタグを用いた場合）やホルダがない場合などにおいては、仮想的なスイッチをオン状態で維持しようとすると、ＲＦタグリーダにＲＦタグをかざし続けるための対応として、粘着テープでＲＦタグをＲＦタグリーダの読取面に貼り付けるなどの処置を行うことが必要になり、利用者に負担が強いられる。
【００１０】
そこで本発明の目的は、ＲＦタグを用いて仮想的なスイッチの切替えを行う制御システムにおいて、当該仮想的なスイッチを、ＲＦタグのタイプやホルダの有無に拘らずオルタネイト型のスイッチとして動作させることを可能にすることである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
