発明の名称エンジンシステム
出願人ヤンマーホールディングス株式会社
代理人個人,個人,個人
主分類F01M 13/00 20060101AFI20250626BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】クランク室からブローバイガスを効率的に排出しやすいエンジンシステムを提供する。
【解決手段】エンジンシステムは、ブローバイガスが生じ得るエンジンシステムであって、シリンダブロック5を備える。シリンダブロック5は、気筒51の下方にクランク室52が位置する。シリンダブロック5の内周面501には、クランク室52の内部空間Sp1とシリンダブロック5の外部空間とをつなぐ換気通路503につながる換気口502が開口する。シリンダブロック5は、気筒51を構成するシリンダライナ511を支持するライナ支持壁55を有し、シリンダライナ511の下端は、ライナ支持壁の55下端から下方に突出する。換気口502は、気筒51の下端よりも上方側に配置されている。
【選択図】図7
特許請求の範囲【請求項１】
ブローバイガスが生じ得るエンジンシステムであって、
気筒の下方にクランク室が位置するシリンダブロックを備え、
前記シリンダブロックの内周面には、前記クランク室の内部空間と前記シリンダブロックの外部空間とをつなぐ換気通路につながる換気口が開口し、
前記シリンダブロックは、前記気筒を構成するシリンダライナを支持するライナ支持壁を有し、
前記シリンダライナの下端は、前記ライナ支持壁の下端から下方に突出し、
前記換気口は、前記気筒の下端よりも上方側に配置されている、
エンジンシステム。
続きを表示（約 770 文字）【請求項２】
前記換気口は、平面視において、前記クランク室に配置されるクランクシャフトの回転軸を挟んで排気マニホールドとは反対側に配置されている、
請求項１に記載のエンジンシステム。
【請求項３】
前記シリンダブロックは、前記クランク室とつながっており、カムシャフトを収容するカム室を更に含み、
前記換気口は、前記カム室に形成されている、
請求項１又は２に記載のエンジンシステム。
【請求項４】
前記シリンダブロックの内周面には、前記クランク室の内部空間と前記シリンダブロックの外部空間とをつなぐ気体導入口が開口しており、
前記換気口と前記気体導入口とは、平面視において、前記クランク室に配置されるクランクシャフトの回転軸を挟んで反対側に配置されている、
請求項１～３のいずれか１項に記載のエンジンシステム。
【請求項５】
前記換気口は、下方に向けて開口する、
請求項１～４のいずれか１項に記載のエンジンシステム。
【請求項６】
前記換気通路は、気体と液体とを分離する気液分離部を有する、
請求項１～５のいずれか１項に記載のエンジンシステム。
【請求項７】
前記換気通路は、ガスの流通方向が変化する変曲部を有し、
前記気液分離部は前記変曲部を含む、
請求項６に記載のエンジンシステム。
【請求項８】
前記気筒は複数設けられており、
前記換気通路は、前記複数の気筒に対応するように複数設けられており、
前記複数の換気通路における前記換気口の反対側の端部は１本の共通排気管につながっている、
請求項１～７のいずれか１項に記載のエンジンシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、空気を基準とする比重が１より小さいブローバイガスが生じ得るエンジンシステムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
関連技術として、燃焼室からクランク室（クランクケース）に漏れ出したブローバイガスへの対策を講じたエンジンシステム（内燃機関）が知られている（例えば、特許文献１参照）。関連技術に係るエンジンシステムでは、クランク室の内面部には、クランク室からブローバイガスを取り入れる取入口が設けられる。取入口は、取入通路によってブローバイガス通路につながっており、エンジンシステムは、ブローバイガス通路にて、吸気系を介してブローバイガスを燃焼室に還流させるように構成されている。ここで、取入口（ブローバイガス取入部）は、クランクジャーナルよりも下側の位置に配置されることで、ブローバイガス取入部とクランクシャフトのクランクジャーナルとの干渉が回避される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１２７８９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、例えば、水素等の比重が１より小さい気体燃料を用いるエンジンシステムにおいては、クランク室に漏れ出したブローバイガスがクランク室の上方に滞留しやすい。そのため、上記関連技術のように、取入口がクランクジャーナルよりも下側の位置に配置されていると、クランク室からブローバイガスを効率的に排出できない可能性がある。
【０００５】
本開示の目的は、クランク室からブローバイガスを効率的に排出しやすいエンジンシステムを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るエンジンシステムは、ブローバイガスが生じ得るエンジンシステムであって、シリンダブロックを備える。前記シリンダブロックは、気筒の下方にクランク室が位置する。前記シリンダブロックの内周面には、前記クランク室の内部空間と前記シリンダブロックの外部空間とをつなぐ換気通路につながる換気口が開口する。前記シリンダブロックは、前記気筒を構成するシリンダライナを支持するライナ支持壁を有し、前記シリンダライナの下端は、前記ライナ支持壁の下端から下方に突出する。前記換気口は、前記気筒の下端よりも上方側に配置されている。
【発明の効果】
【０００７】
本開示によれば、クランク室からブローバイガスを効率的に排出しやすいエンジンシステムを提供することができる。
【図面の簡単な説明】
【０００８】

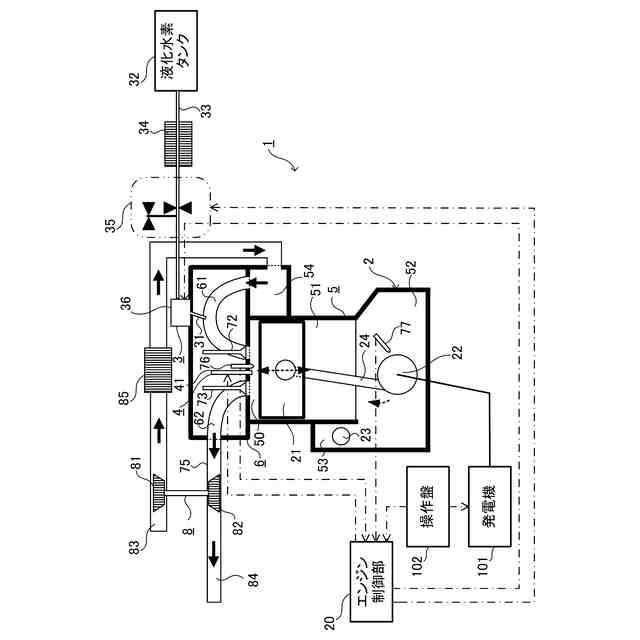

図１は、実施形態１に係るエンジンシステムの概略構成を示すシステム図である。

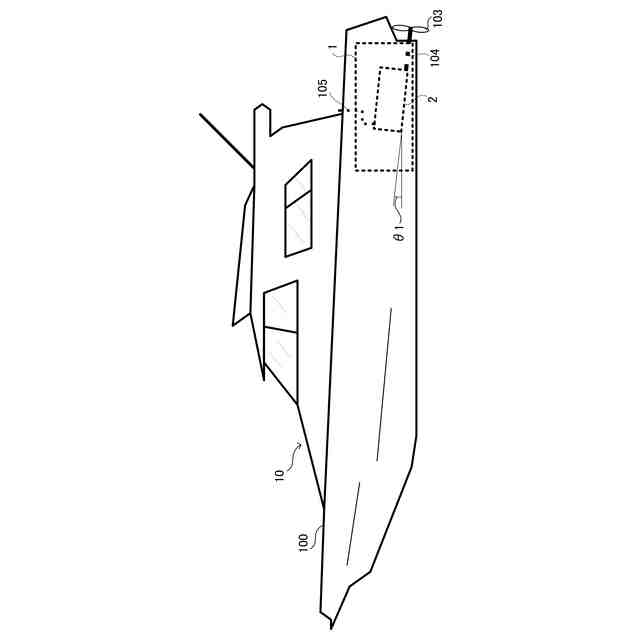

図２は、実施形態１に係るエンジンシステムを搭載した船舶の概略構成を示す説明図である。

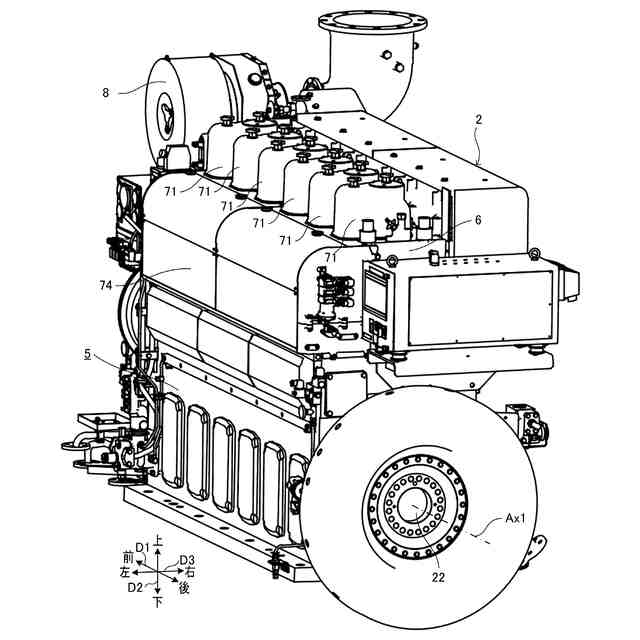

図３は、実施形態１に係るエンジンシステムのエンジン本体の概略斜視図である。
図４は、実施形態１に係るエンジンシステムのエンジン本体の概略左側面図である。

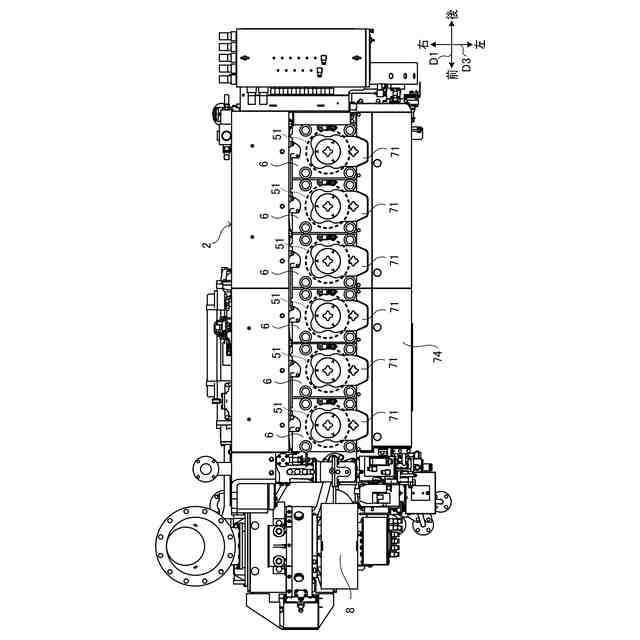

図５は、実施形態１に係るエンジンシステムのエンジン本体の概略平面図である。

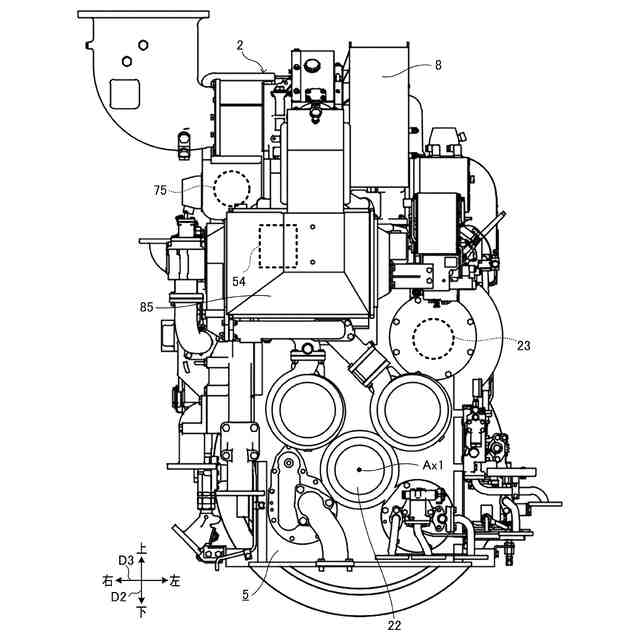

図６は、実施形態１に係るエンジンシステムのエンジン本体の概略正面図である。

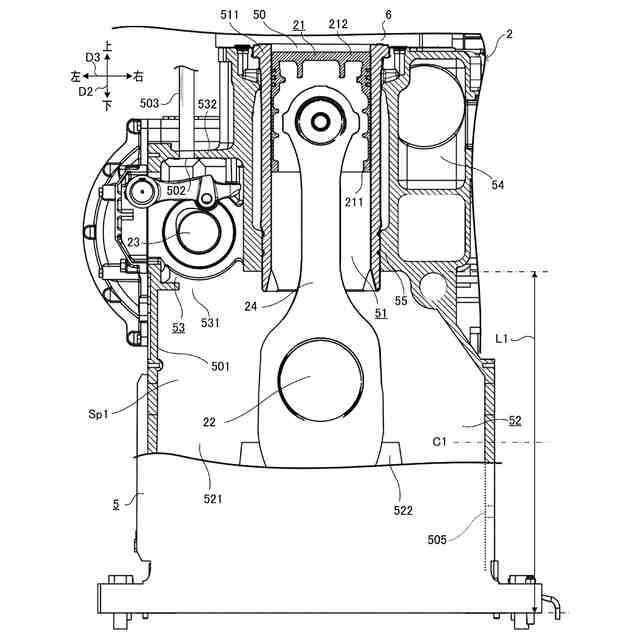

図７は、実施形態１に係るエンジンシステムのエンジン本体の一部破断した要部の概略図である。

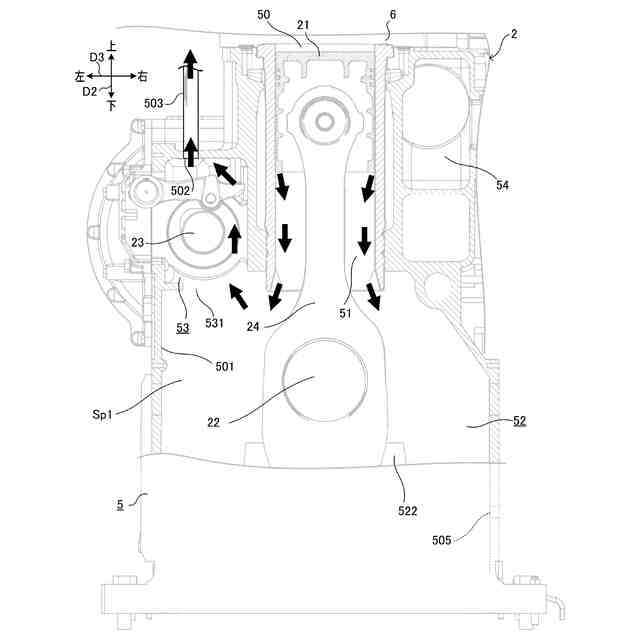

図８は、実施形態１に係るエンジンシステムにおけるブローバイガスの流れを示す概略説明図である。

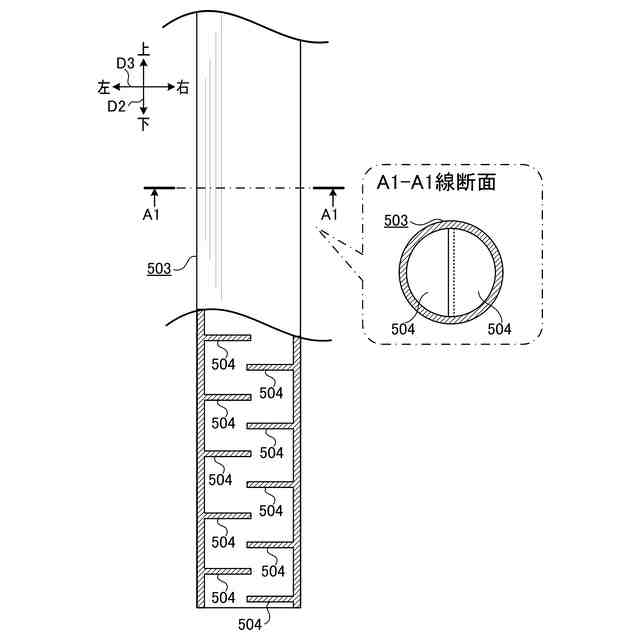

図９は、実施形態１に係るエンジンシステムの換気通路の構成を示す概略図である。
図１０は、実施形態１に係るエンジンシステムのエンジン本体の概略左側面図である。
図１１は、実施形態１に係るエンジンシステムのシリンダブロックにおける気筒、クランク室及びカム室の位置関係を模式的に表す概略図である。
図１２は、実施形態１に係るエンジンシステムのシリンダブロックにおける気筒、クランク室、カム室及び吸気マニホールドの位置関係を模式的に表す概略図である。
図１３は、実施形態１に係るエンジンシステムの換気口と気体導入口との位置関係、及び気流形成部に関する変形例を示す概略図である。
図１４は、実施形態１に係るエンジンシステムのピストン周辺を拡大した概略断面図である。
図１５は、実施形態１に係るエンジンシステムのピストン周辺を拡大した概略断面図である。
図１６は、実施形態１に係るエンジンシステムの別例の気筒周辺を拡大した概略断面図である。
図１７は、実施形態１に係るエンジンシステムのエンジン本体の一部破断した要部の概略図である。
図１８は、実施形態１に係るエンジンシステムのシリンダヘッドの内部構成を示す概略斜視図である。
図１９は、実施形態１に係るエンジンシステムのシリンダヘッドの内部構成を示す概略平面図である。
図２０は、実施形態１に係るエンジンシステムの吸気ポート周辺の構成を示す概略断面図である。
図２１は、実施形態１に係るエンジンシステムの吸気ポート周辺の構成を示す概略断面図である。
図２２は、実施形態１に係るエンジンシステムの制御動作の一例を示すタイミングチャートである。
図２３は、実施形態１に係るエンジンシステムの制御動作の一例を示すフローチャートである。
図２４は、実施形態１に係るエンジンシステムの制御動作の一例を示すフローチャートである。
図２５は、実施形態１の変形例に係るエンジンシステムにおける気筒、クランク室及びカム室の位置関係を模式的に表す概略図である。
図２６は、実施形態２に係るエンジンシステムのエンジン本体の一部破断した要部の概略図である。
図２７は、実施形態２に係るエンジンシステムにおけるブローバイガスの流れを示す概略説明図である。
図２８は、実施形態３に係るエンジンシステムのエンジン本体の概略左側面図である。
図２９は、実施形態４に係るエンジンシステムの吸気ポート周辺の構成を示す概略断面図である。
図３０は、実施形態４の変形例に係るエンジンシステムの吸気ポート周辺の構成を示す概略断面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら、本開示の実施形態について説明する。以下の実施形態は、本開示を具体化した一例であって、本開示の技術的範囲を限定する趣旨ではない。本開示で参照する図面は、いずれも模式的な図であり、図中の各構成要素の大きさ及び厚さそれぞれの比が、必ずしも実際の寸法比を反映しているとは限らない。
【００１０】
（実施形態１）
［１］全体構成
まず、本実施形態に係るエンジンシステム１の全体構成について、図１～図６を参照して説明する。図１においては、エンジンシステム１の各部の構成を模式的に示し、かつ電気的な接続関係については（電気信号の流れる方向に向けた）一点鎖線の矢印にて示している。
