公開番号2025091567
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206858
出願日2023-12-07
発明の名称排気部品の製造方法
出願人フタバ産業株式会社
代理人名古屋国際弁理士法人
主分類F01N 13/14 20100101AFI20250612BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】インシュレータを形成する際の位置決めをより容易にする。
【解決手段】車両の排気部品の製造方法は、インシュレータに含まれる第1及び第2部材を配置することと、第1及び第2部材同士を接合することと、を備える。第1部材は、第1本体部と、第1本体部の端部の第1接合部と、第1接合部に設けられる第1位置決め部とを有する。第2部材は、第2本体部と、第2本体部の端部の第2接合部と、第2接合部に設けられる2つの第2位置決め部とを有する。第1及び第2部材を配置した際、第1接合部は、第2接合部と対面し、且つ、第1位置決め部は、2つの第2位置決め部の間に位置する。第1及び第2接合部同士をかしめることで、第1及び第2部材同士が接合される。
【選択図】図1
特許請求の範囲【請求項１】
車両の排気部品の製造方法であって、
軸線に沿って延びる部材であって、内部に排気の流路が設けられる部材である流路部材を間に挟むように、前記流路部材を囲むインシュレータに含まれる板状の部材である第１及び第２部材を配置することと、
前記第１及び第２部材同士を接合することと、を備え、
前記第１部材は、前記流路部材の外周面に対面するように配置される第１本体部と、前記第１本体部における前記軸線を中心とした周方向の端部に位置するフランジ状の部位である第１接合部と、前記第１接合部に設けられた第１位置決め部とを有し、
前記第２部材は、前記流路部材の外周面に対面するように配置される第２本体部と、前記第２本体部における前記周方向の端部に位置するフランジ状の部位である第２接合部と、前記第２接合部に設けられ、前記軸線の方向に並ぶ２つの第２位置決め部とを有し、
前記第１及び第２部材を配置した際、前記第１接合部は、前記第２接合部と対面し、且つ、前記第１位置決め部は、２つの前記第２位置決め部の間に位置し、
前記第１及び第２接合部同士をかしめることで、前記第１及び第２部材同士が接合され、
前記第１位置決め部は、前記第１接合部における前記第１本体部の反対側の端部に設けられ、前記第２接合部側に突出する板状の部位である、及び／又は、２つの前記第２位置決め部は、前記第２接合部における前記第２本体部の反対側の端部に設けられ、前記第１接合部側に突出する板状の部位である、
排気部品の製造方法。
続きを表示（約 270 文字）【請求項２】
請求項１に記載の排気部品の製造方法であって、
前記第１及び第２部材を配置した後、前記第１位置決め部及び／又は２つの前記第２位置決め部を、前記第１及び第２本体部側に折り曲げ、前記第１及び第２接合部と重なるようにすること
をさらに備える排気部品の製造方法。
【請求項３】
請求項２に記載の排気部品の製造方法であって、
前記第１及び第２部材同士を接合する際、前記第１及び第２接合部と、折り曲げられた前記第１位置決め部及び／又は２つの前記第２位置決め部をかしめる
排気部品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、排気部品の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
車両のコンバータ等といった部品の外周面を覆うインシュレータが知られている。特許文献１のインシュレータは、断面が半円状の上側部材と下側部材とを有しており、上側部材及び下側部材同士を接合する際には、まず、コンバータを上下方向に挟むようにこれらの部材が配置される。そして、これらの部材におけるフランジ部同士をＶ字状にかしめることで、これらの部材が接合され、インシュレータが形成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－９４８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示された技術では、上側部材と下側部材とを接合する工程において、これらの部材が、コンバータの軸線の方向にずれる恐れがある。
本開示の一態様では、インシュレータを形成する際の位置決めをより容易にするのが望ましい。
【課題を解決するための手段】
【０００５】
本開示の一態様は、車両の排気部品の製造方法であって、軸線に沿って延びる部材であって、内部に排気の流路が設けられる部材である流路部材を間に挟むように、流路部材を囲むインシュレータに含まれる板状の部材である第１及び第２部材を配置することと、第１及び第２部材同士を接合することと、を備える。第１部材は、第１本体部と、第１接合部と、第１位置決め部とを有する。第１本体部は、流路部材の外周面に対面するように配置される。第１接合部は、第１本体部における軸線を中心とした周方向の端部に位置するフランジ状の部位である。第１位置決め部は、第１接合部に設けられる。第２部材は、第２本体部と、第２接合部と、２つの第２位置決め部とを有する。第２本体部は、流路部材の外周面に対面するように配置される。第２接合部は、第２本体部における周方向の端部に位置するフランジ状の部位である。２つの第２位置決め部は、第２接合部に設けられ、軸線の方向に並ぶ。第１及び第２部材を配置した際、第１接合部は、第２接合部と対面し、且つ、第１位置決め部は、２つの第２位置決め部の間に位置する。第１及び第２接合部同士をかしめることで、第１及び第２部材同士が接合される。第１位置決め部は、第１接合部における第１本体部の反対側の端部に設けられ、第２接合部側に突出する板状の部位である、及び／又は、２つの第２位置決め部は、第２接合部における第２本体部の反対側の端部に設けられ、第１接合部側に突出する板状の部位である。
【０００６】
上記構成によれば、第１及び第２部材を配置した際、第１位置決め部が２つの第２位置決め部の間に配置され易くなる。したがって、インシュレータを形成する際、第１及び第２部材の位置決めがより容易になる。
【０００７】
本開示の一態様は、第１及び第２部材を配置した後、第１位置決め部及び／又は２つの第２位置決め部を、第１及び第２本体部側に折り曲げ、第１及び第２接合部と重なるようにすることをさらに備えてもよい。
【０００８】
上記構成によれば、第１位置決め部及び／又は２つの第２位置決め部により、排気部品の製造や排気部品の取り付け等の作業が妨げられるのを抑制できる。
本開示の一態様では、第１及び第２部材同士を接合する際、第１及び第２接合部と、折り曲げられた第１位置決め部及び／又は２つの第２位置決め部をかしめてもよい。
【０００９】
上記構成によれば、第１及び第２部材同士を好適に接合できる。
【図面の簡単な説明】
【００１０】

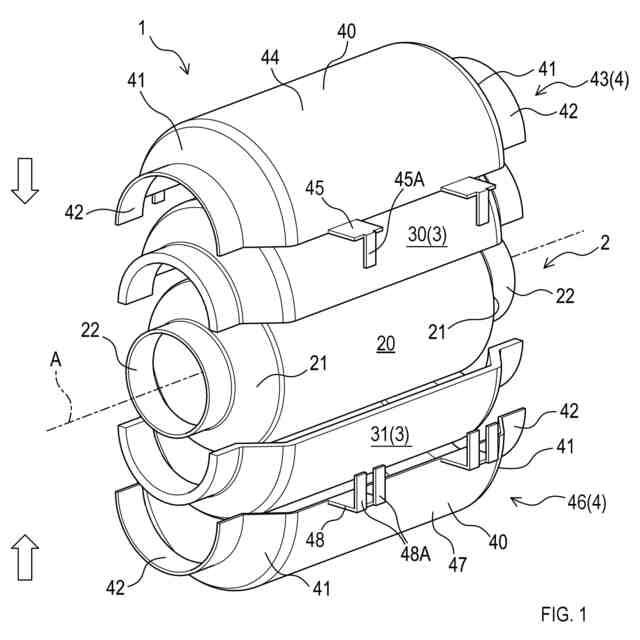

第１実施形態の配置工程の説明図である。

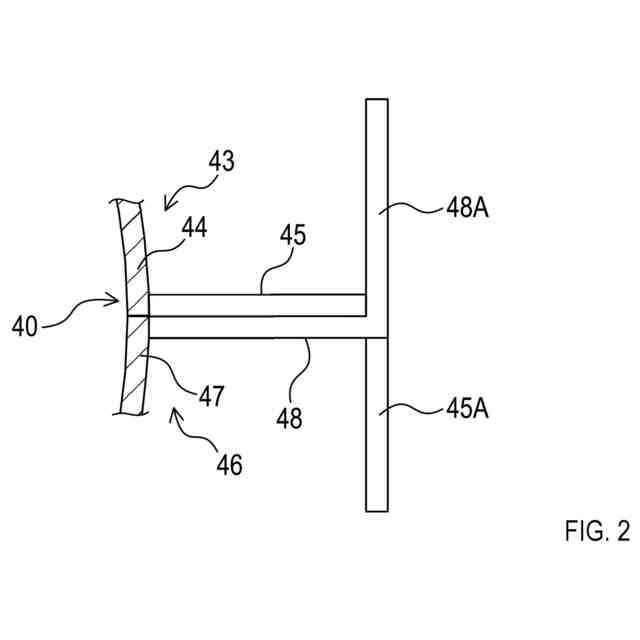

第１実施形態の配置工程にて配置された第１及び第２接合部と第１及び第２位置決め部とを、軸線の方向に沿って視認した側面図である。
第１実施形態の配置工程にて配置された第１及び第２接合部と第１及び第２位置決め部との斜視図である。

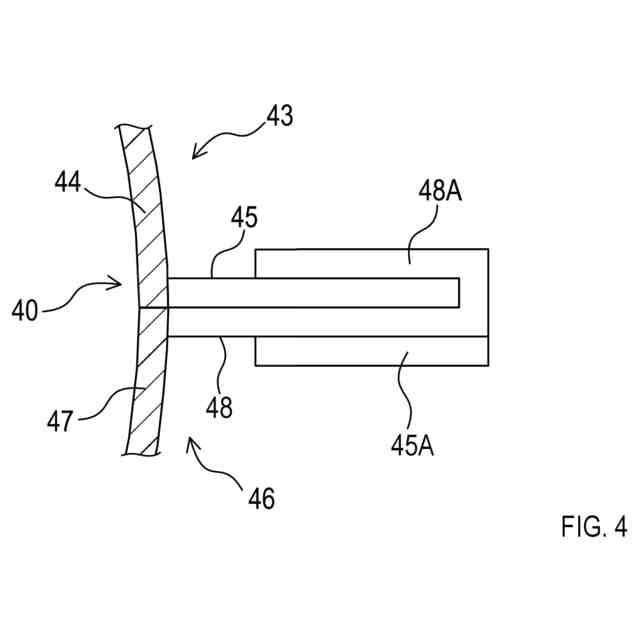

第１実施形態の折曲げ工程にて折り曲げられた第１及び第２位置決め部を、軸線の方向に沿って視認した側面図である。

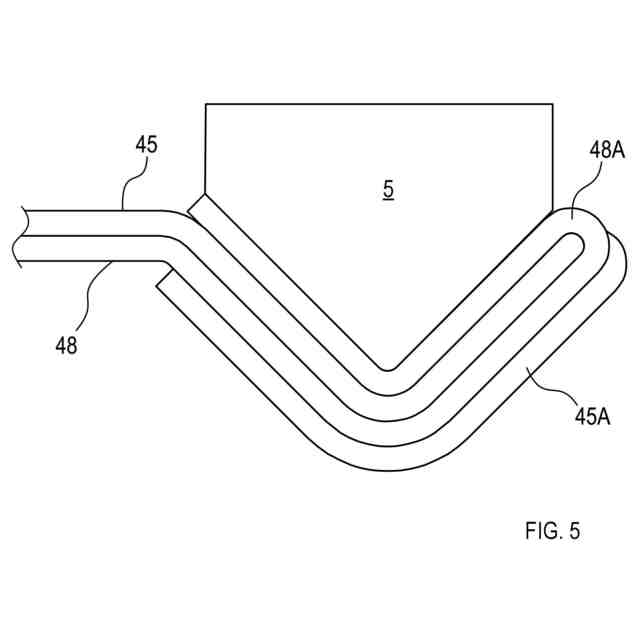

第１実施形態の接合工程の説明図である。
第１実施形態の接合工程によりかしめられた第１及び第２接合部と第１及び第２位置決め部との斜視図である。

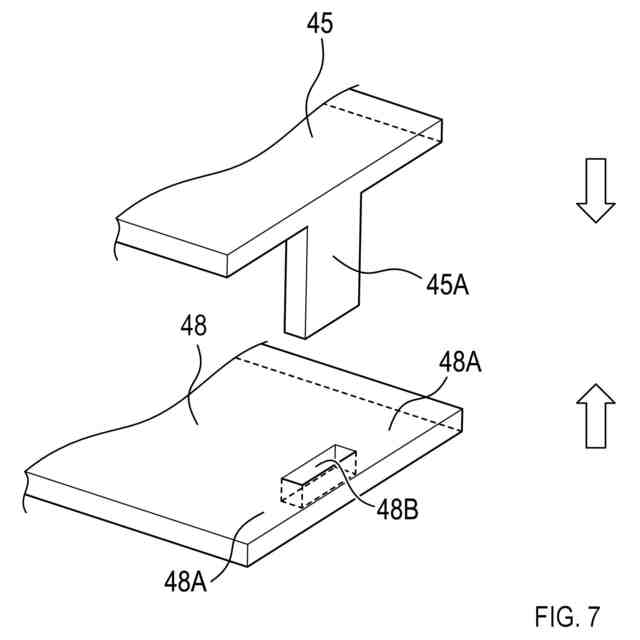

第２実施形態の配置工程の説明図である。
第３実施形態の配置工程の説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
