公開番号2025100655
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025064103,2021089748
出願日2025-04-09,2021-05-28
発明の名称レーザ溶接方法およびレーザ溶接装置
出願人古河電気工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類B23K 26/21 20140101AFI20250626BHJP(工作機械;他に分類されない金属加工)
要約【課題】例えば、溶接のために被覆が除去された芯線の露出区間をより短くすることが可能となるような、改善された新規なレーザ溶接方法およびレーザ溶接装置を提供する。
【解決手段】レーザ溶接方法は、例えば、第一導線の芯線の第一端部と、第二導線の芯線の第二端部と、をレーザ溶接するレーザ溶接方法であって、第一端部および第二端部のうち少なくとも一方に、第一方向と交差した第三方向に掃引しながらレーザ光を照射することにより、第一端部と第二端部との間で掛け渡された溶融池を形成する工程と、溶融池を固化する工程と、を備える。また、溶融池を形成する工程は、レーザ光を複数回掃引する工程を含み、レーザ光を複数回掃引する工程は、レーザ光を掃引する第一掃引工程と、当該第一掃引工程よりも第一方向と交差した仮想平面の単位面積あたりのパワー密度が低い状態でレーザ光を掃引する第二掃引工程と、を含む。
【選択図】図5

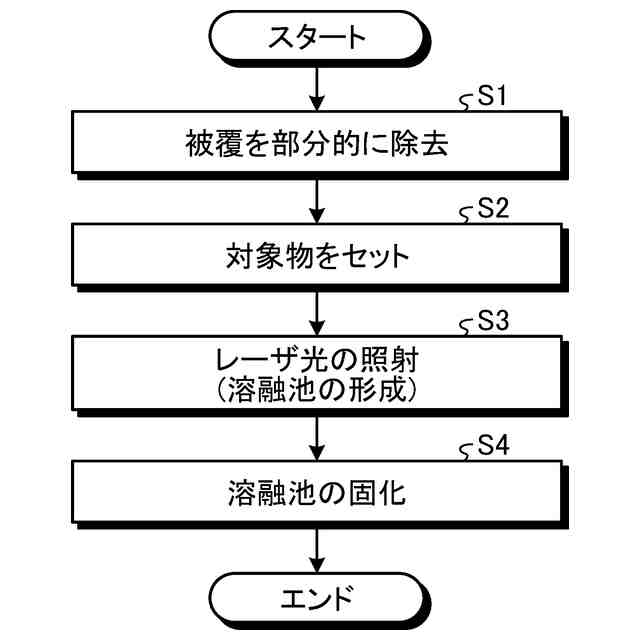

特許請求の範囲【請求項１】
金属材料で作られた芯線と当該芯線を取り囲む被覆とを有した第一導線の長手方向である第一方向の端部において前記被覆から露出した前記芯線の第一端部と、金属材料で作られた芯線と当該芯線を取り囲む被覆とを有した第二導線の前記第一方向の端部において前記被覆から露出した前記芯線の第二端部と、をレーザ溶接するレーザ溶接方法であって、

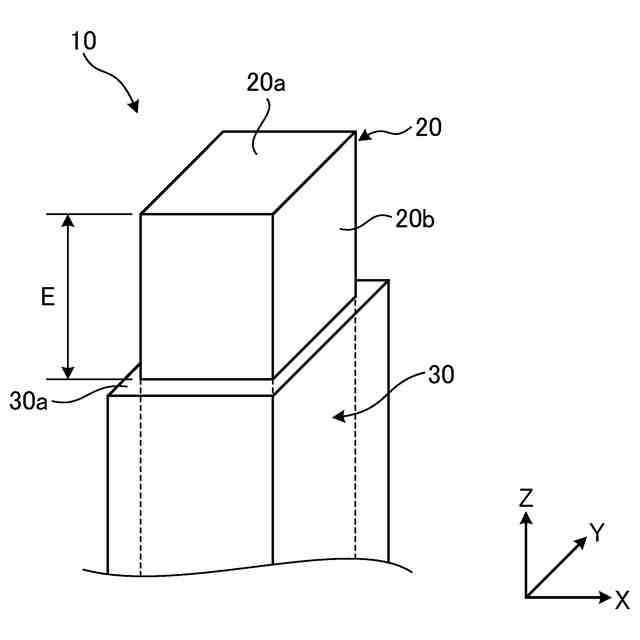

前記第一端部および前記第二端部を、当該第一方向と交差した第二方向に隣り合うように配置する工程と、

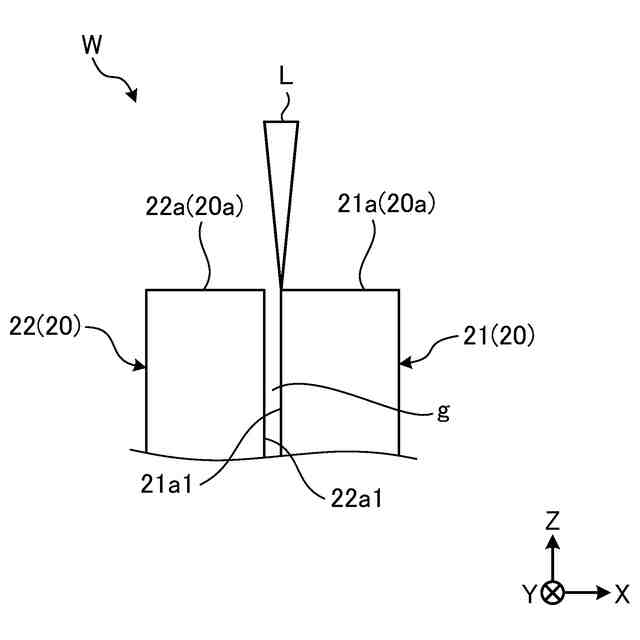

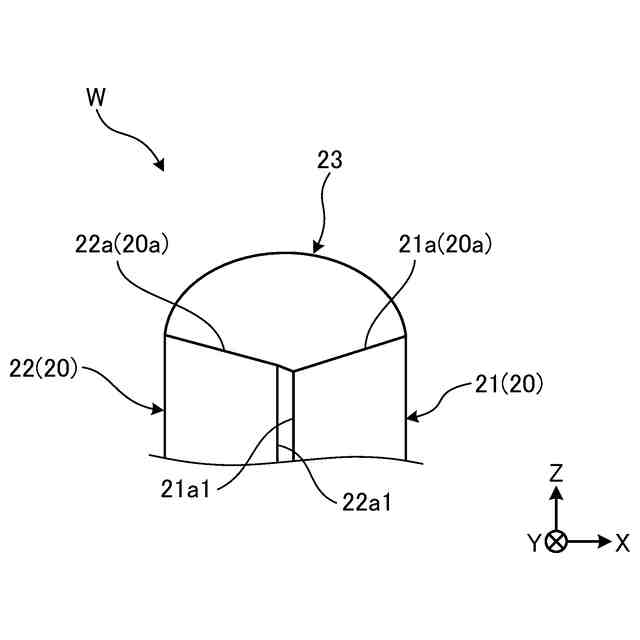

前記第一端部および前記第二端部のうち少なくとも一方に、前記第一方向と交差した第三方向に掃引しながらレーザ光を照射することにより、前記第一端部と前記第二端部との間で掛け渡された溶融池を形成する工程と、
前記溶融池を固化する工程と、
を備え、
前記溶融池を形成する工程は、前記レーザ光を複数回掃引する工程を含み、

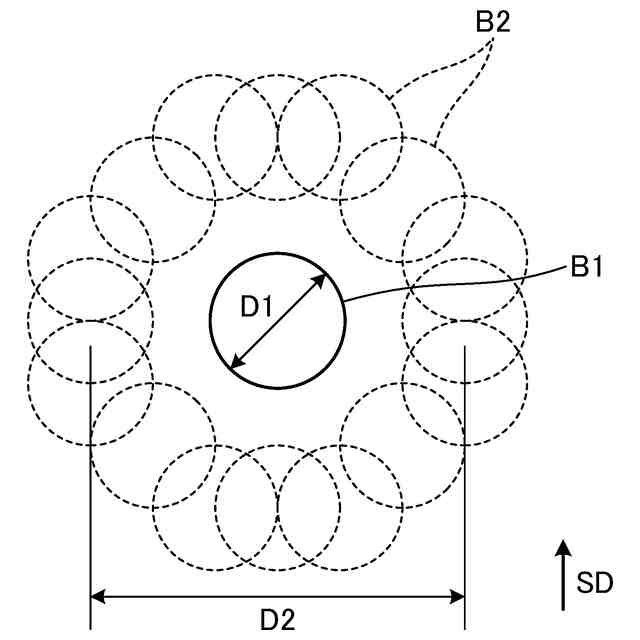

前記レーザ光を複数回掃引する工程は、前記レーザ光を掃引する第一掃引工程と、当該第一掃引工程よりも前記第一方向と交差した仮想平面の単位面積あたりのパワー密度が低い状態で前記レーザ光を掃引する第二掃引工程と、を含む、レーザ溶接方法。
続きを表示（約 960 文字）【請求項２】
前記レーザ光の波長は、４００［ｎｍ］以上かつ１２００［ｎｍ］以下である、請求項１に記載のレーザ溶接方法。
【請求項３】
前記第一端部および前記第二端部のうち少なくとも一方の、前記第一方向における露出長さが、１０［ｍｍ］以下である、請求項１または２に記載のレーザ溶接方法。
【請求項４】
前記第一端部および前記第二端部の双方の前記第一方向における露出長さが、１０［ｍｍ］以下である、請求項１または２に記載のレーザ溶接方法。
【請求項５】
前記溶融池を形成する工程では、前記レーザ光を直線状に掃引する、請求項１～４のうちいずれか一つに記載のレーザ溶接方法。
【請求項６】
前記第三方向は、前記第二方向と交差した、請求項１～５のうちいずれか一つに記載のレーザ溶接方法。
【請求項７】

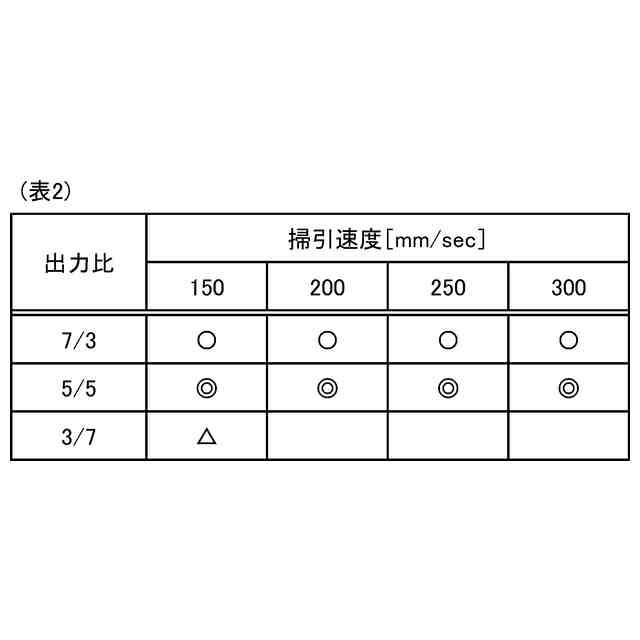

前記第二掃引工程における前記レーザ光の掃引速度が、前記第一掃引工程における前記レーザ光の掃引速度よりも高い、請求項１～６のうちいずれか一つに記載のレーザ溶接方法。
【請求項８】

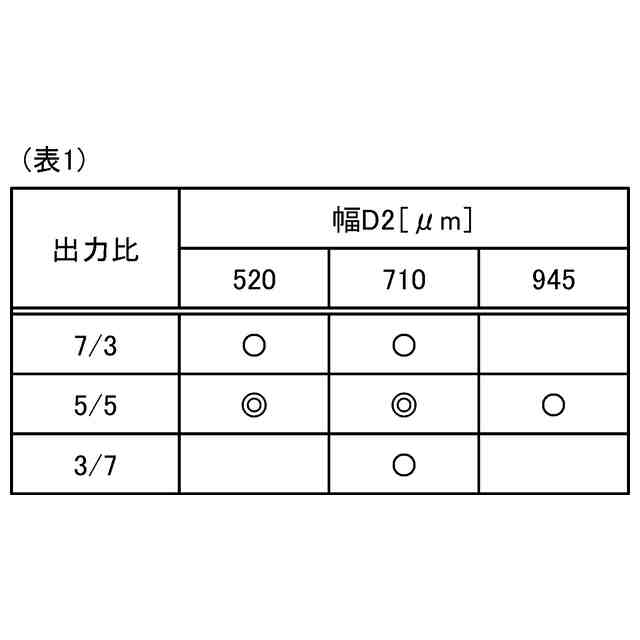

前記第二掃引工程における前記レーザ光のパワーが、前記第一掃引工程における前記レーザ光のパワーよりも低い、請求項１～７のうちいずれか一つに記載のレーザ溶接方法。
【請求項９】
前記レーザ光を複数回掃引する工程は、前記レーザ光を所定の強度および所定の掃引速度で掃引する第三掃引工程と、当該第三掃引工程より後に、前記所定の強度より低い強度での前記レーザ光の掃引、前記所定の掃引速度より速い掃引速度での前記レーザ光の掃引、および前記所定の強度より低い強度であるとともに前記所定の掃引速度より速い掃引速度での前記レーザ光の掃引のうち少なくとも一つの掃引を実行する第四掃引工程と、を含む、請求項１～８のうちいずれか一つに記載のレーザ溶接方法。
【請求項１０】

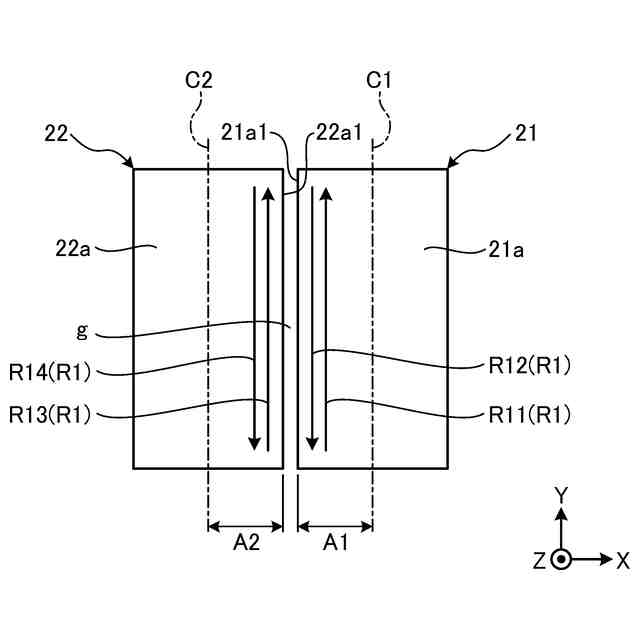

前記溶融池を形成する工程は、前記第三方向に沿って前記レーザ光を掃引する工程と、前記第三方向と反対の方向である第四方向に沿って前記レーザ光を掃引する工程と、を含む、請求項１～９のうちいずれか一つに記載のレーザ溶接方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

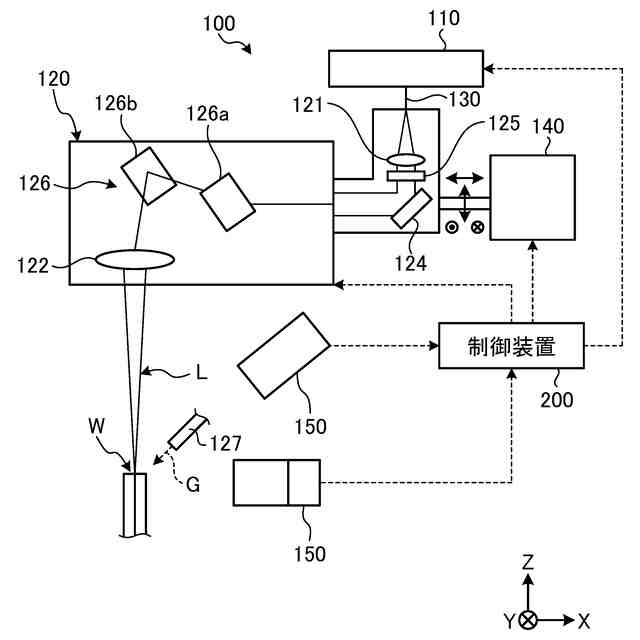

本発明は、レーザ溶接方法およびレーザ溶接装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
平角線のような導線の被覆が除去され芯線が露出した部位をレーザ溶接する方法が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１４２２８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の溶接では、当該溶接において生じた熱の被覆への影響を低減するため、溶接箇所において、被覆が長めに除去される場合がある。この場合において、被覆が除去された芯線の露出区間が長くなるほど、短絡が生じやすくなったり、当該導線を有した電気装置が大型化しやすくなったりする虞がある。
【０００５】
そこで、本発明の課題の一つは、例えば、溶接のために被覆が除去された芯線の露出区間をより短くすることが可能となるような、改善された新規なレーザ溶接方法、レーザ溶接装置、および電気装置を得ること、である。
【課題を解決するための手段】
【０００６】
本発明のレーザ溶接方法は、例えば、金属材料で作られた芯線と当該芯線を取り囲む被覆とを有した第一導線の長手方向である第一方向の端部において前記被覆から露出した前記芯線の第一端部と、金属材料で作られた芯線と当該芯線を取り囲む被覆とを有した第二導線の前記第一方向の端部において前記被覆から露出した前記芯線の第二端部と、をレーザ溶接するレーザ溶接方法であって、前記第一端部および前記第二端部を、第一方向に延びるとともに当該第一方向と交差した第二方向に隣り合うように配置する工程と、前記第一端部および前記第二端部のうち少なくとも一方に、前記第一方向と交差した第三方向に掃引しながらレーザ光を０．２［ｓｅｃ］未満の時間で照射することにより、前記第一端部と前記第二端部との間で掛け渡された溶融池を形成する工程と、前記溶融池を固化する工程と、を備える。
【０００７】
前記レーザ溶接方法にあっては、前記第一端部および前記第二端部のうち少なくとも一方の、前記第一方向における露出長さが、１０［ｍｍ］以下であってもよい。
【０００８】
前記レーザ溶接方法にあっては、前記第一端部および前記第二端部の双方の前記第一方向における露出長さが、１０［ｍｍ］以下であってもよい。
【０００９】
前記レーザ溶接方法にあっては、前記溶融池を形成する工程では、前記レーザ光を直線状に掃引してもよい。
【００１０】
前記レーザ溶接方法にあっては、前記第三方向は、前記第二方向と交差してもよい。
（【００１１】以降は省略されています）
