公開番号2025100617
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025062858,2021185775
出願日2025-04-07,2021-11-15
発明の名称照明装置および照明システム
出願人東芝ライテック株式会社
代理人個人
主分類H05B 47/16 20200101AFI20250626BHJP(他に分類されない電気技術)
要約【課題】制御の自由度が高い照明装置を提供する。
【解決手段】実施形態の照明装置は、発光素子を備えた光源部と、入力値に応じた光源部の調光時の時間特性を示すフェードタイムを第1の制御チャンネルに関連付けた点灯条件情報を記憶する記憶部を備え、第1の制御チャンネルへの入力値に応じて、記憶部が記憶する点灯条件情報を参照してフェードタイムを判断し、フェードタイムを満たすように光源部を点灯制御する制御部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
発光素子を備えた光源部と；
入力値に応じた前記光源部の調光時の時間特性を示すフェードタイムを第１の制御チャンネルに関連付けた点灯条件情報を記憶する記憶部と；
前記第１の制御チャンネルへの入力値に応じて、前記記憶部が記憶する点灯条件情報を参照して前記フェードタイムを判断し、前記フェードタイムを満たすように前記光源部を点灯制御する制御部と；を備え、
前記記憶部が記憶する点灯条件情報は、一つの操作部の操作割合に応じた入力値と、フェードタイムと、を関連付けた情報を複数含むことを特徴とする照明装置。
続きを表示（約 450 文字）【請求項２】
前記点灯条件情報は、入力値に応じた第１の機能の出力を第２の制御チャンネルに関連付けて記憶しており、
制御部は、前記第２の制御チャンネルへの入力値に応じて、前記第１の機能が所定の状態で制御される場合は、前記第１の制御チャンネルへの入力値に応じて判断されるフェードタイムは制御に反映しないことを特徴とする請求項１記載の照明装置。
【請求項３】
照明装置と；
操作割合に応じた入力値を入力可能な操作部と；
前記操作部の操作割合に応じた入力値と、前記照明装置の調光時の時間特性を示すフェードタイムと、を第１の制御チャンネルに関連付けた複数の情報を点灯条件情報として記憶する記憶部と；
前記第１の制御チャンネルへの前記操作部の操作割合に応じた入力値に基づいて、前記記憶部が記憶する点灯条件情報を参照して前記フェードタイムを判断し、前記フェードタイムを満たすように前記照明装置を点灯制御する制御部と；を備える
ことを特徴とする照明システム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、照明装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、スタジオや舞台等では、操作卓からの遠隔操作に従って照明装置を制御する照明システムが導入されている。また、照明装置の光源がＬＥＤ化するに従って、このような照明装置の制御は多機能化が進んでいる（例えば、先行技術文献１）。しかし、先行技術文献１のように照明装置の機能としては、光源の出力や、レンズの焦点位置を制御するだけでは、利用者にとっては不十分であり、制御の自由度が高い照明装置が必要とされていた。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２０４４３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、制御の自由度が高い照明装置を提供することである。
【課題を解決するための手段】
【０００５】
実施形態の照明装置は、発光素子を備えた光源部と、入力値に応じた光源部の調光時の時間特性を示すフェードタイムを第１の制御チャンネルに関連付けた点灯条件情報を記憶する記憶部を備え、第１の制御チャンネルへの入力値に応じて、記憶部が記憶する点灯条件情報を参照してフェードタイムを判断し、フェードタイムを満たすように光源部を点灯制御する制御部と、を備え、記憶部が記憶する点灯条件情報は、一つの操作部の操作割合に応じた入力値と、フェードタイムと、を関連付けた情報を複数含む。
【発明の効果】
【０００６】
実施形態によれば、制御の自由度が高い照明装置を提供することが期待できる。
【図面の簡単な説明】
【０００７】
一実施形態の照明システムの構成を示す図である。

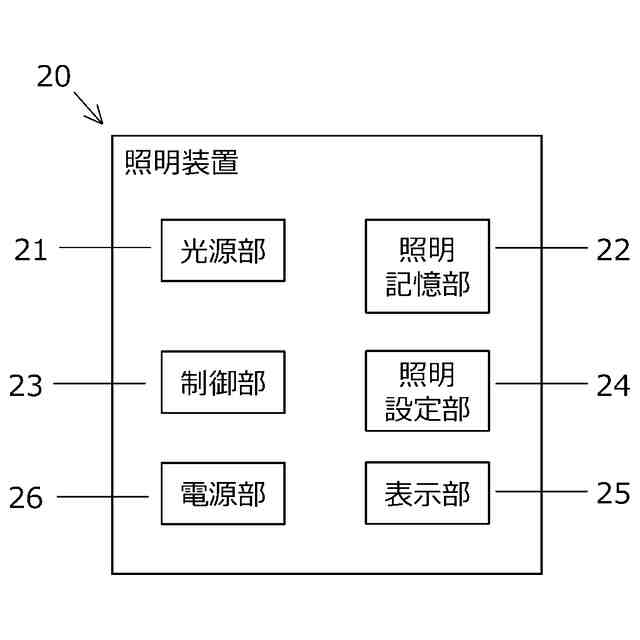

一実施形態の照明装置の構成を示すブロック図である。

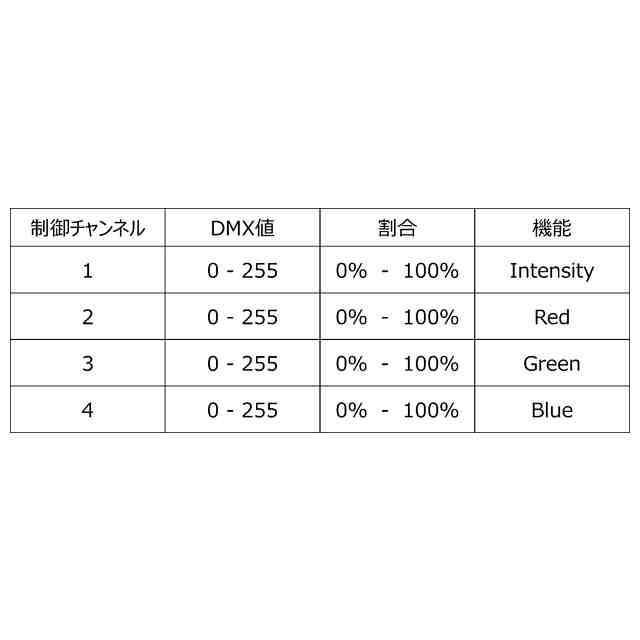

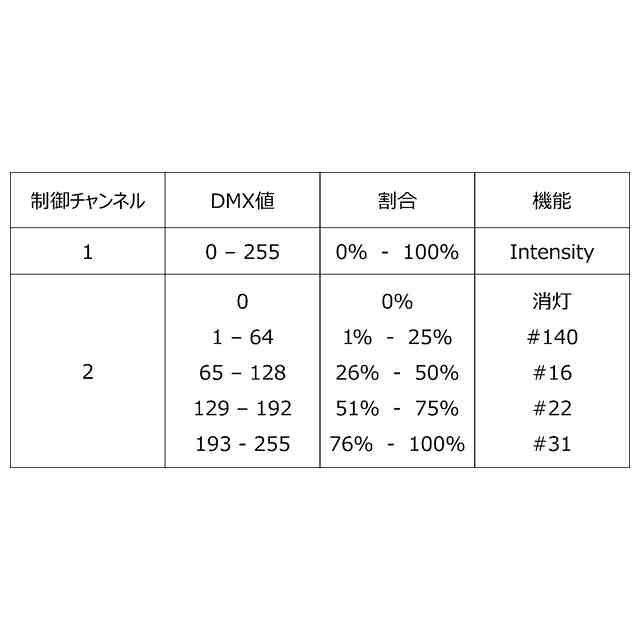

一実施形態の点灯条件情報を示す表である。

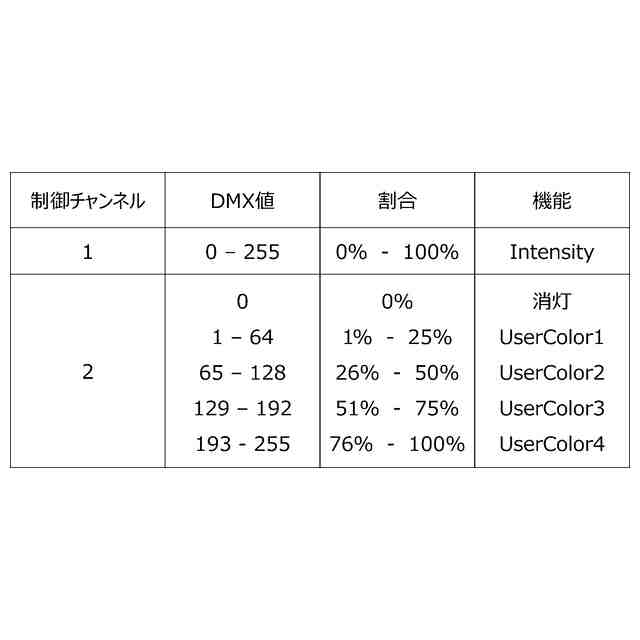

一実施形態の点灯条件情報を示す表である。
図４の点灯条件情報の変形例の点灯条件情報を示す表である。

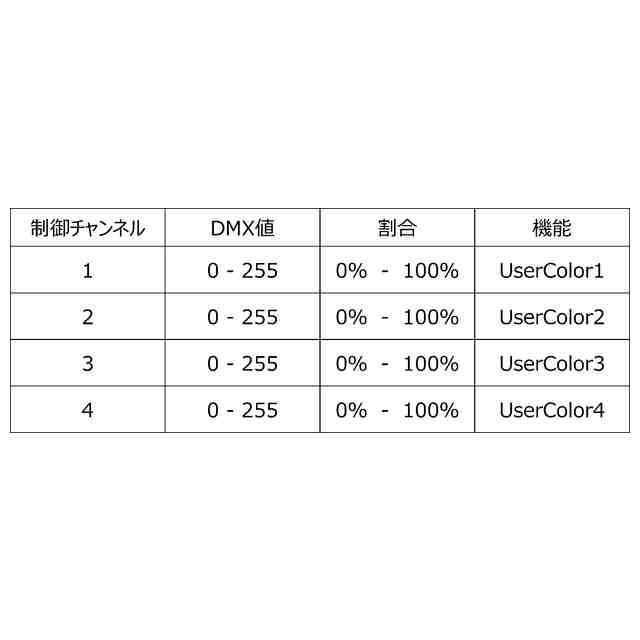

一実施形態の点灯条件情報を示す表である。
図６の点灯条件情報の変形例の点灯条件情報を示す表である。

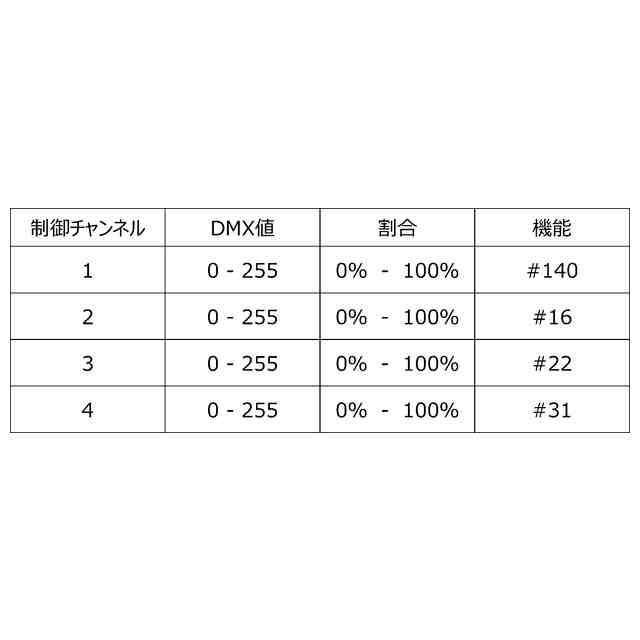

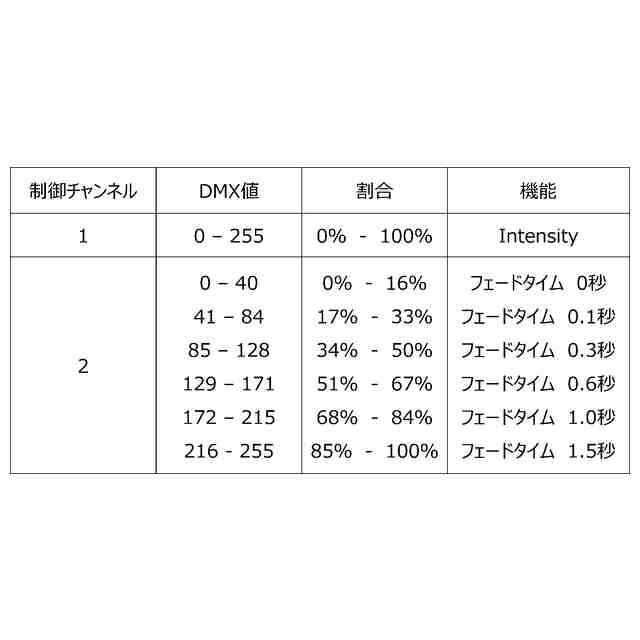

一実施形態の点灯条件情報を示す表である。

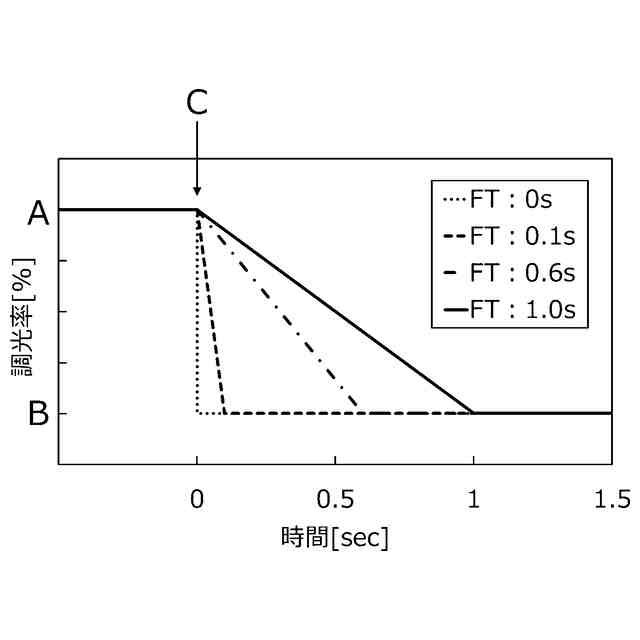

調光信号が入力されてから調光率が変化するまでの過程を示すグラフである。
図８の点灯条件情報の変形例の点灯条件情報を示す表である。
一実施形態の点灯条件情報を示す表である。
一実施形態の操作部のフェーダー識別情報と制御チャンネルとの割り当て情報を示す表である。
照明装置の制御フローを示すシーケンス図である。
【発明を実施するための形態】
【０００８】
以下、一実施形態を、図面を参照して説明する。
【０００９】

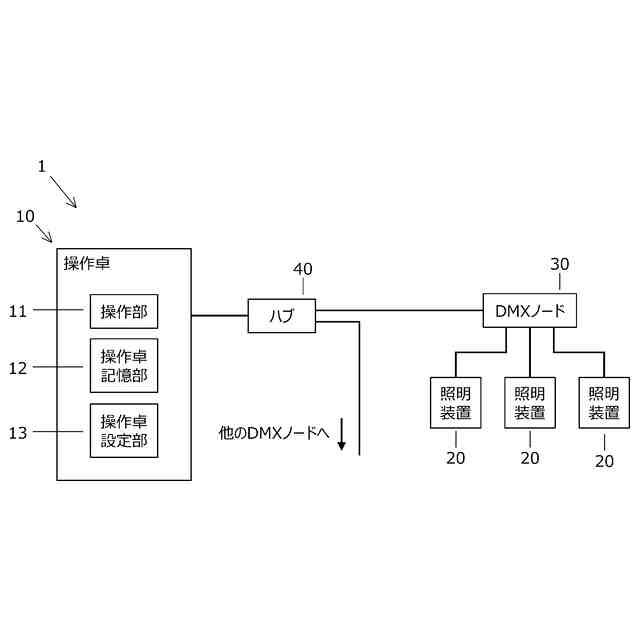

図１に、本実施形態の照明システム１を示す。本実施形態の照明システムは、操作卓１０と、照明装置２０と、を備える。操作卓１０は、例えばハブ４０を介してまたは直接的に、ＤＭＸノード３０と、イーサネットケーブルで接続される。そして、操作卓１０と、ＤＭＸノード３０と、の間では、例えばイーサネット（登録商標）やＬＡＮ（Local Area Network）等の規格を用いた双方向通信が行われる。また、照明装置２０は、ＤＭＸノード３０と、ＤＭＸケーブルで接続される。そして、照明装置２０と、ＤＭＸノード３０と、の間では、例えばＤＭＸ５１２を拡張したＲＤＭ（Remote Device Management)等の双方向通信が可能な規格を用いた通信が行われる。このように、操作卓１０と、照明装置２０とは、接続され双方向通信が行われる。操作卓１０からは、例えば制御情報や、設定情報などが照明装置２０へ送信される。照明装置２０からは、例えば照明装置情報や、現在の制御状態を示す状態情報などが操作卓１０へ送信される。
【００１０】
操作卓１０は、オペレータ（操作者）からの操作に従って、照明装置２０を制御する制御信号を含む制御情報や、照明装置２０のパラメータを設定する設定情報などを送信する。操作卓１０は、例えば、照明装置２０が配設される空間とは異なる照明制御室に配設される。なお、操作卓１０は、タブレット端末などを用いることで持ち運び可能に構成されてもよく、この場合、操作卓１０は、照明装置２０が配設される空間と同じ空間に配設されてもよい。操作卓１０は、操作部１１と、操作卓記憶部１２と、操作卓設定部１３と、を備える。なお、操作卓１０は、図１には図示しない操作卓通信部を備えており、操作卓通信部を介して照明装置２０と通信を行ってもよい。
（【００１１】以降は省略されています）
