公開番号2025098907
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215330
出願日2023-12-20
発明の名称アームレスト、アームレストの製造方法及び金型
出願人株式会社イノアックコーポレーション
代理人個人,個人
主分類B60N 3/00 20060101AFI20250625BHJP(車両一般)
要約【課題】従来のアームレストでは、発泡樹脂部のホルダ嵌合凹部の周りにボイドが発生し易いという問題があった。
【解決手段】発明の一態様は、アームレストの発泡樹脂部に、カップホルダが嵌合されるホルダ嵌合凹部が成形されているアームレストであって、前記ホルダ嵌合凹部のうち前記アームレストの基端側の内面に、前記アームレストの幅方向に延びる横溝を備えるアームレストである。
【選択図】図6
特許請求の範囲【請求項１】
アームレストの発泡樹脂部に、カップホルダが嵌合されるホルダ嵌合凹部が成形されているアームレストであって、
前記ホルダ嵌合凹部のうち前記アームレストの基端側の内面に、前記アームレストの幅方向に延びる横溝を備えるアームレスト。
続きを表示（約 770 文字）【請求項２】
前記横溝は、前記ホルダ嵌合凹部の深さ方向における底面寄り位置に配置されている請求項１に記載のアームレスト。
【請求項３】
前記発泡樹脂部に埋設され、車両に取り付けられる支持フレームを備え、
前記横溝は、前記支持フレームよりも前記ホルダ嵌合凹部の深さ方向における底面側に設けられている請求項１に記載のアームレスト。
【請求項４】
前記ホルダ嵌合凹部の前記内面には、前記ホルダ嵌合凹部の深さ方向に延びる１対の縦溝が形成され、それら１対の縦溝の間を前記横溝が連絡している請求項１に記載のアームレスト。
【請求項５】
アームレストの発泡樹脂部に、カップホルダが嵌合されるホルダ嵌合凹部が成形されているアームレストの製造方法であって、
前記アームレストの基端側が上、先端側が下となる姿勢で前記発泡樹脂部が成形されるキャビティを有する金型が用意され、
前記金型のうち前記ホルダ嵌合凹部を成形する成形突部の上面に、前記アームレストの幅方向に延びる横リブが設けられ、
前記成形突部の上面に上側から発泡原料が注入されて前記発泡樹脂部が成形されるアームレストの製造方法。
【請求項６】
アームレストの発泡樹脂部に、カップホルダが嵌合されるホルダ嵌合凹部が成形されているアームレストの前記発泡樹脂部を成形するための金型であって、
前記アームレストの基端側が上、先端側が下となる姿勢で前記発泡樹脂部が成形されるキャビティと、
前記金型のうち前記ホルダ嵌合凹部を成形する成形突部の上面に形成され、前記アームレストの幅方向に延びる横リブと、
前記成形突部の上面に上側から発泡原料を注入することが可能な原料注入口と、を備える金型。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アームレストとその製造方法、及びアームレストの製造に用いられる金型に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来のアームレストとして、発泡樹脂部に、カップホルダが嵌合されるホルダ嵌合凹部が成形されているものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－９５８９５（図３、図１３等）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のアームレストでは、発泡樹脂部のホルダ嵌合凹部の周りにボイドが発生し易いという問題があった。
【課題を解決するための手段】
【０００５】
発明の一態様は、アームレストの発泡樹脂部に、カップホルダが嵌合されるホルダ嵌合凹部が成形されているアームレストであって、前記ホルダ嵌合凹部のうち前記アームレストの基端側の内面に、前記アームレストの幅方向に延びる横溝を備えるアームレストである。
【図面の簡単な説明】
【０００６】

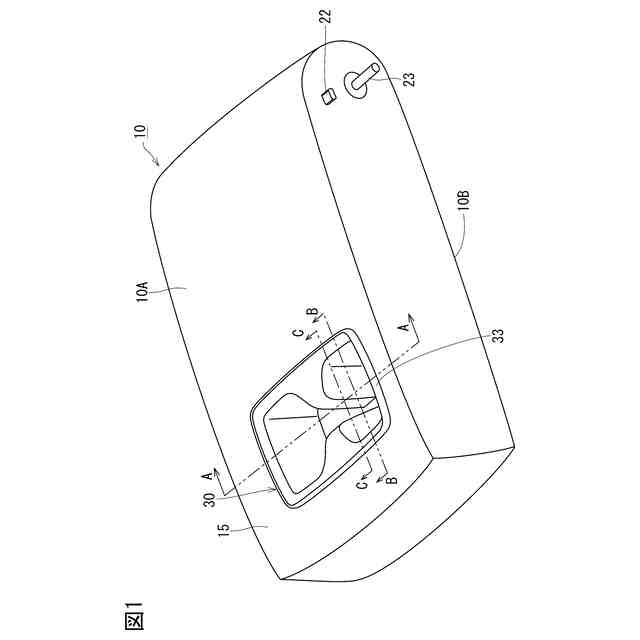

図１は、第１実施形態のアームレストの斜視図

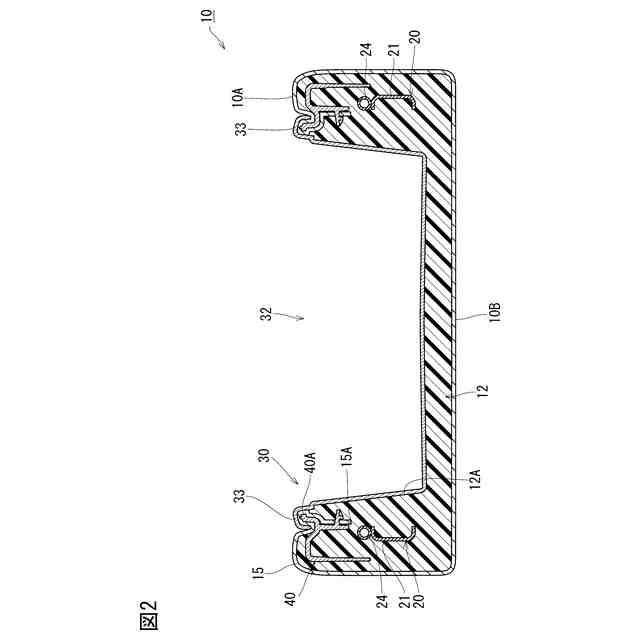

図２は、アームレストの図１におけるＡ－Ａ線断面図

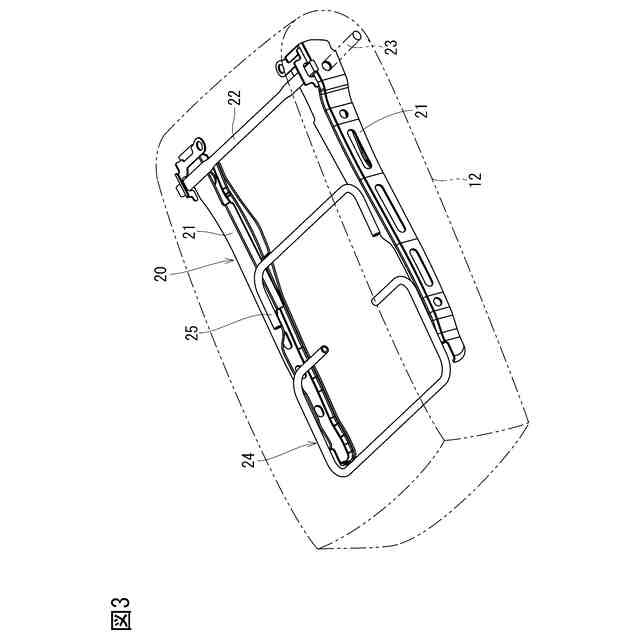

図３は、支持フレームの斜視図

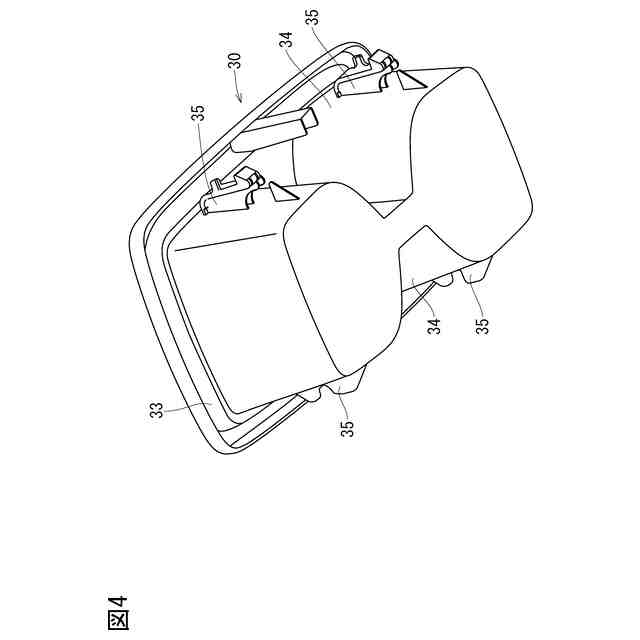

図４は、カップホルダの下方斜視図

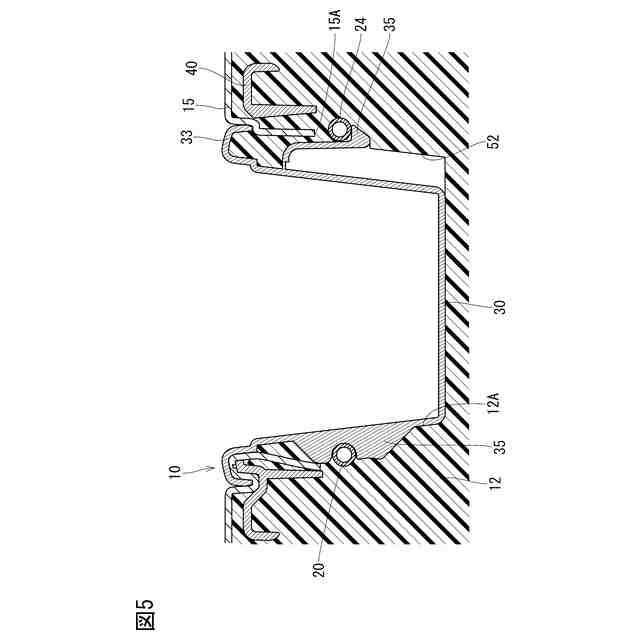

図５は、図１におけるＢ－Ｂ線断面図

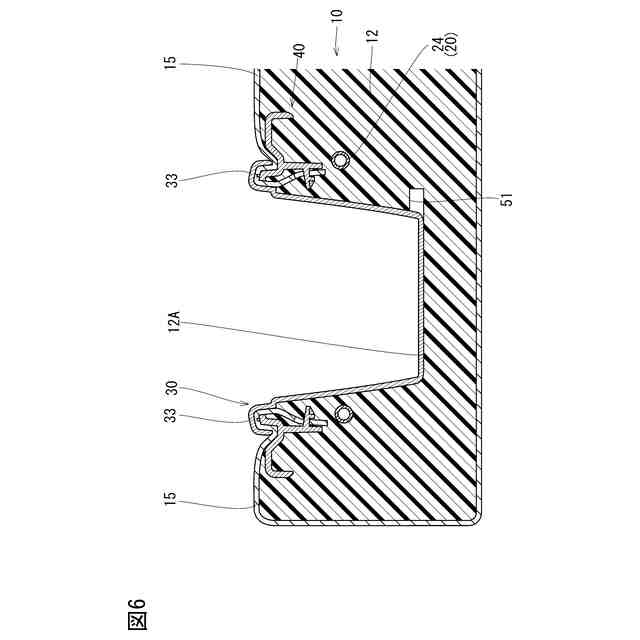

図６は、図１におけるＣ－Ｃ線断面図

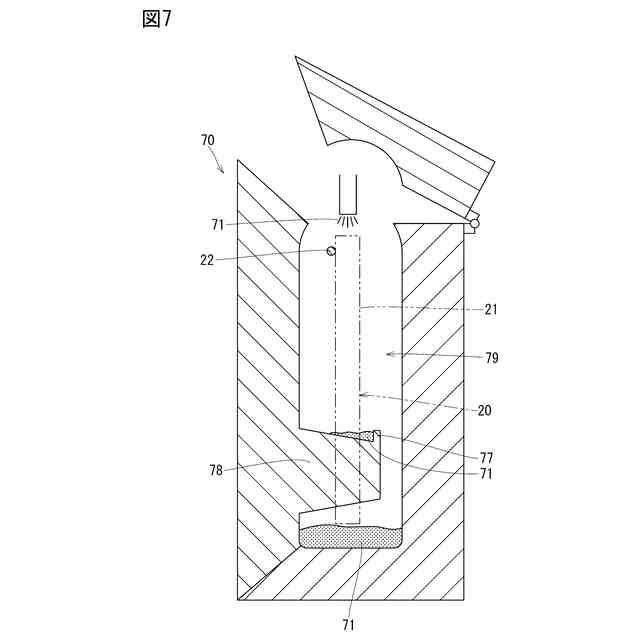

図７は、支持フレームがセットされて発泡原料が注入される金型の側断面図

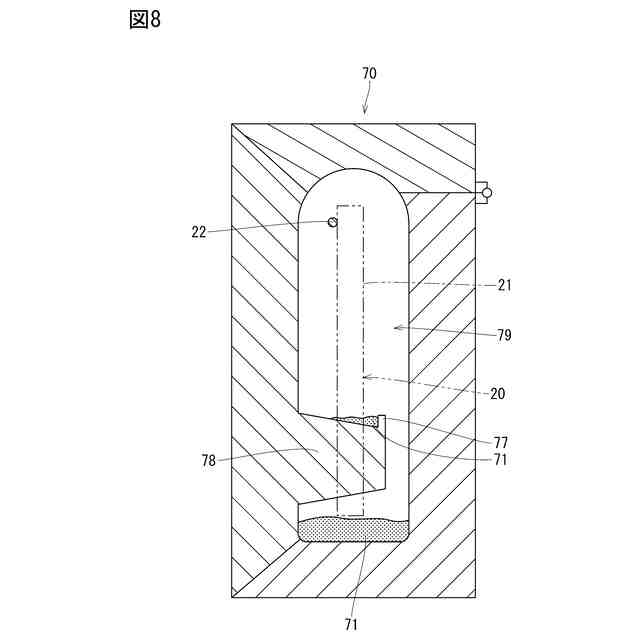

図８は、発泡原料が注入されて型閉じされた金型の側断面図

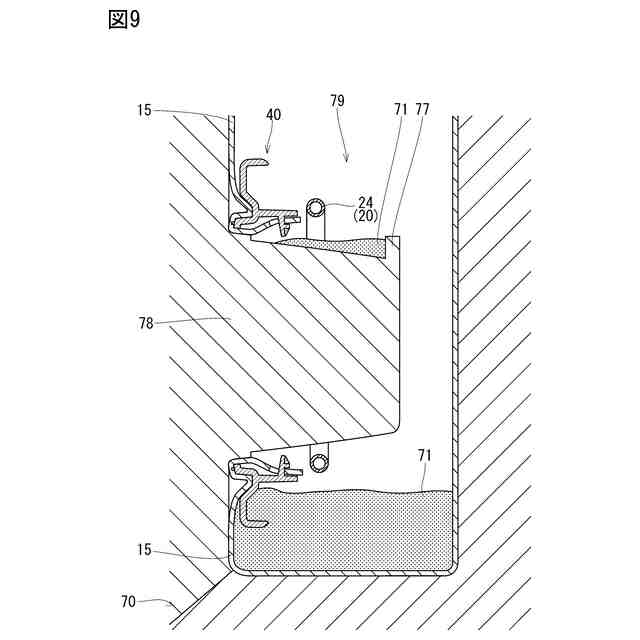

図９は、金型の成形突部の拡大側断面図
図１０は、金型内で成形された発泡樹脂部の側断面図
図１１は、金型内で成形された発泡樹脂部のホルダ嵌合凹部付近の側断面図
他の実施形態に係るアームレストの製造に用いられる金型の成形突部の拡大側断面図
他の実施形態に係るアームレストの製造に用いられる金型内で成形された発泡樹脂部のホルダ嵌合凹部付近の側断面図
従来のアームレストの製造に用いられる金型の側断面図
従来のアームレストの発泡樹脂部の側断面図
【発明を実施するための形態】
【０００７】
［第１実施形態］
図１には、本実施形態のアームレスト１０が示されている。本実施形態の例では、アームレスト１０は、車両のリアシートに用いられる。アームレスト１０は、前側に延びて乗員の肘を受ける使用状態と、上側に延びて背もたれの一部を構成する収容状態と、に回動して変化可能になっている。
【０００８】
本実施形態の例では、アームレスト１０は、乗員の肘を受ける肘受面１０Ａと乗員の背中を受ける背もたれ面１０Ｂとを表裏に有する扁平な形状をなしていて、アームレスト１０の長手方向の基端部が車両本体（本実施形態の例では、リアシート）に組み付けられている。また、本実施形態の例では、アームレスト１０の先端側部分には、カップホルダ３０が設けられていて、カップホルダ３０は、アームレスト１０のうち使用状態で上側を向く肘受面１０Ａに開口する。
【０００９】
アームレスト１０は、発泡樹脂部１２を備えている。発泡樹脂部１２のうち肘受面１０Ａ側（表側）には、ホルダ嵌合凹部１２Ａが成形されている。ホルダ嵌合凹部１２Ａには、カップホルダ３０が受容されている。本実施形態の例では、ホルダ嵌合凹部１２Ａは、底側から開口に向かうにつれて広がるように形成されている。本実施形態の例では、ホルダ嵌合凹部１２Ａは、アームレス１０の長手方向の先端側部分に配置されている。
【００１０】
本実施形態の例では、アームレスト１０は、発泡樹脂部１２を外側から覆う袋状の表皮材１５を備えている。表皮材１５には、ホルダ嵌合凹部１２Ａに重ねられる開口１５Ａ（図２参照）が形成されている。カップホルダ３０は、表皮材１５の開口１５Ａに挿通されて、発泡樹脂部１２のホルダ嵌合凹部１２Ａに受容される。
（【００１１】以降は省略されています）
