公開番号2025097707
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214053
出願日2023-12-19
発明の名称ヘッドモジュールの製造方法
出願人コニカミノルタ株式会社
代理人弁理士法人鷲田国際特許事務所
主分類B41J 2/01 20060101AFI20250624BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ヘッドモジュールの構成の簡略化を図りつつ、モジュールベースに対するインクジェットヘッドの位置ずれを抑制すること。
【解決手段】インクジェットヘッドをモジュールベースに対して位置決めする位置決めした後に、荷重装置によって各チャック爪にZ方向の一方側である下方向の荷重を付与して、インクジェットヘッドをモジュールベースに押し付け、その状態で、インクジェットヘッドの通孔に挿通した締付ネジをモジュールベースのネジ穴に締結する。

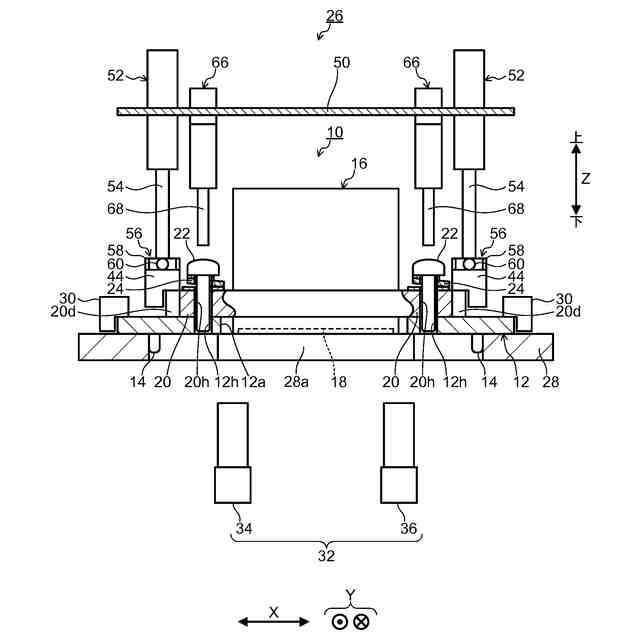

【選択図】図4
特許請求の範囲【請求項１】

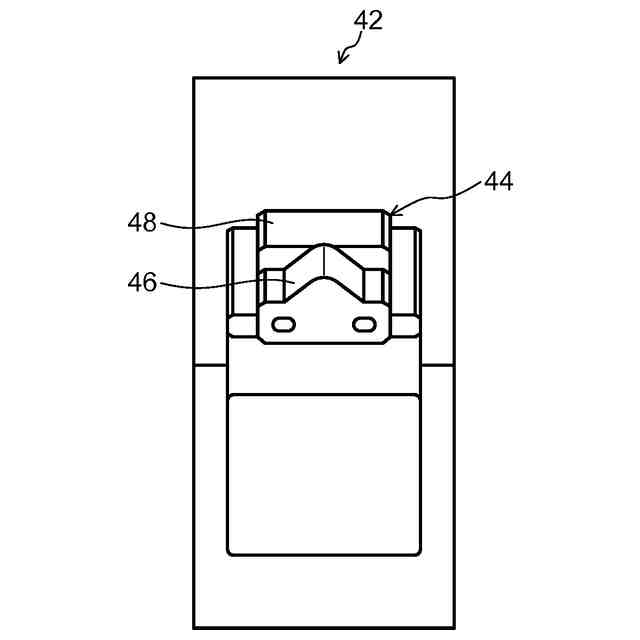

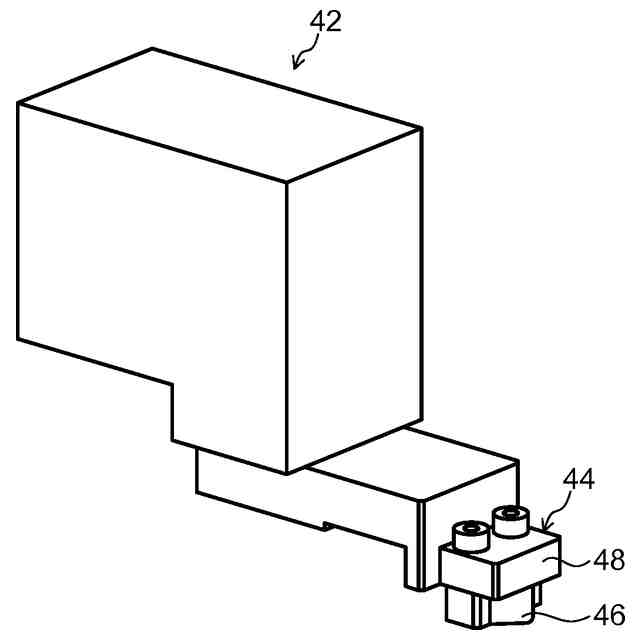

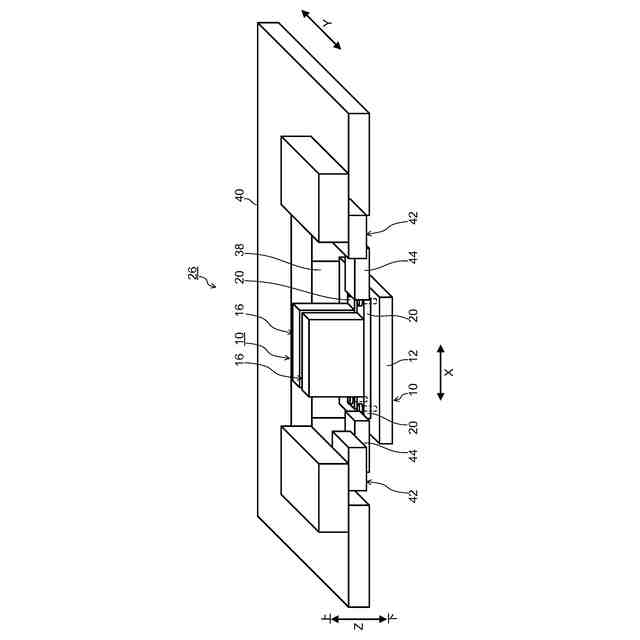

インクジェットヘッドの両端部を一対のチャック爪で保持した状態で、前記一対のチャック爪をＸＹ方向へ移動させることにより、前記インクジェットヘッドをモジュールベースに対して位置決めする位置決め工程と、
前記位置決め工程の終了後に、荷重装置によって各チャック爪にＺ方向の一方側である下方向の荷重を付与するにより、前記インクジェットヘッドを前記モジュールベースに押し付ける荷重付与工程と、

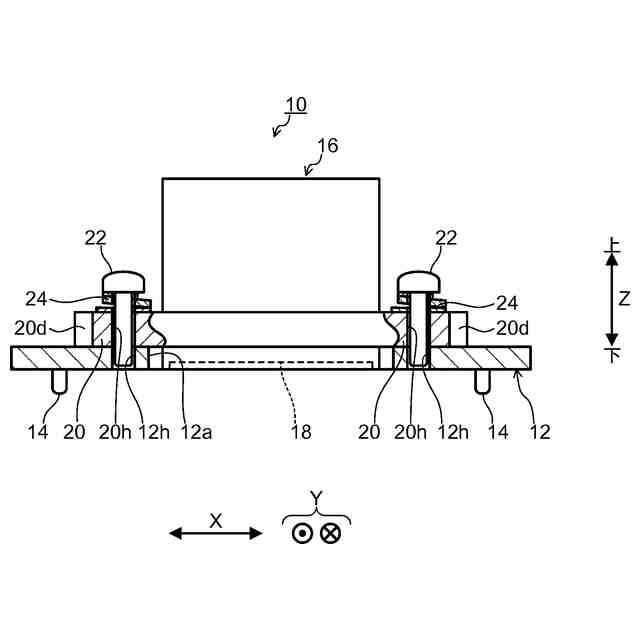

前記インクジェットヘッドを前記モジュールベースに押し付けた状態で、前記インクジェットヘッドの通孔に挿通した締付ネジを前記モジュールベースのネジ穴に締結するにより、前記インクジェットヘッドを前記モジュールベースに固定する締結工程と、を備える、
ヘッドモジュールの製造方法。
続きを表示（約 1,000 文字）【請求項２】

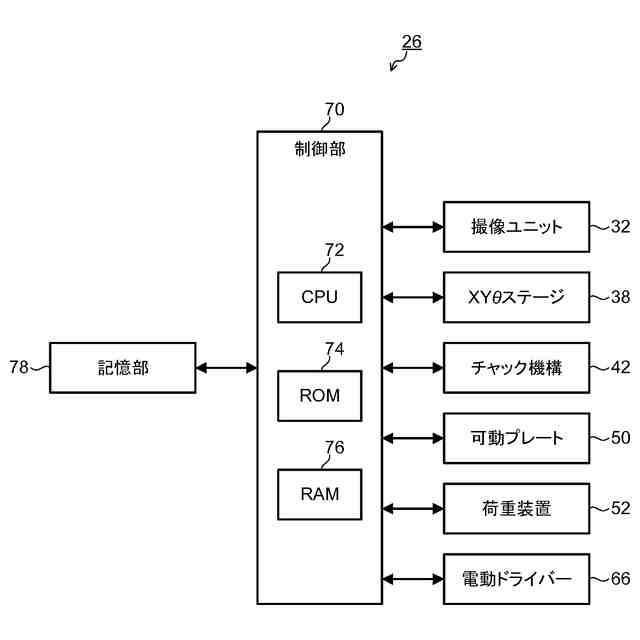

前記位置決め工程では、ＸＹθステージをＸＹθ方向へ移動させることにより、前記ＸＹθステージに設けられた前記一対のチャック爪をＸＹ方向へ移動させて、前記インクジェットヘッドを前記モジュールベースに対して位置決めする、
請求項１に記載のヘッドモジュールの製造方法。
【請求項３】
前記荷重付与工程では、前記荷重装置によって各チャック爪に下方向の荷重を付与することにより、各チャック爪を前記ＸＹθステージに対して相対的に下降させながら、前記インクジェットヘッドを前記モジュールベースに押し付ける、
請求項２に記載のヘッドモジュールの製造方法。
【請求項４】
前記荷重付与工程の終了後でかつ前記締結工程の開始前に、前記モジュールベース上の正規位置に対する前記インクジェットヘッドの位置ずれ量が予め設定された許容範囲を超える場合に、前記荷重装置の駆動を停止して、各チャック爪に対する下方向の荷重を解放して、前記インクジェットヘッドを前記モジュールベースに対して移動可能な状態にする荷重開放工程を更に備え、
前記荷重開放工程の終了後に、前記位置決め工程及び前記荷重付与工程を再度実行する、
請求項１に記載のヘッドモジュールの製造方法。
【請求項５】

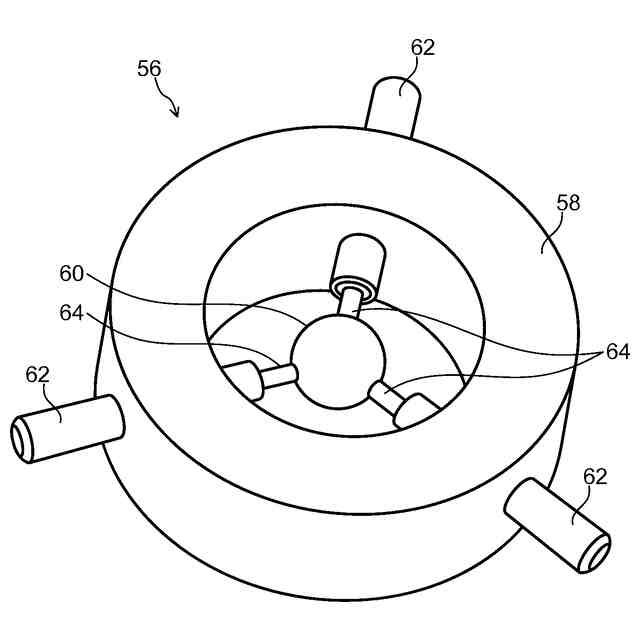

前記荷重付与工程では、各チャック爪の上面に配置された枠体と、前記枠体の内側においてＸＹ方向の移動が許容されかつ前記荷重装置からの荷重を各チャック爪に伝達する球体とを備えた緩衝機構を用い、各チャック爪の上面に前記緩衝機構を設置した状態で、前記荷重装置によって各チャック爪に下方向の荷重を付与する、
請求項１に記載のヘッドモジュールの製造方法。
【請求項６】
各緩衝装置は、前記枠体にその周方向に間隔を置いて設けられた複数のガイドパイプと、各ガイドパイプ内に移動可能に設けられかつ前記球体を前記枠体の中心に向かって付勢する作動ロッドとを更に備える、
請求項５に記載のヘッドモジュールの製造方法。
【請求項７】
前記インクジェットヘッドの一端部を前記モジュールベースに固定するための前記締付ネジと、前記インクジェットヘッドの他端部を前記モジュールベースに固定するための前記締付ネジは、互いに左右逆ネジになっている、
請求項１に記載のヘッドモジュールの製造方法。

発明の詳細な説明【技術分野】
【０００１】

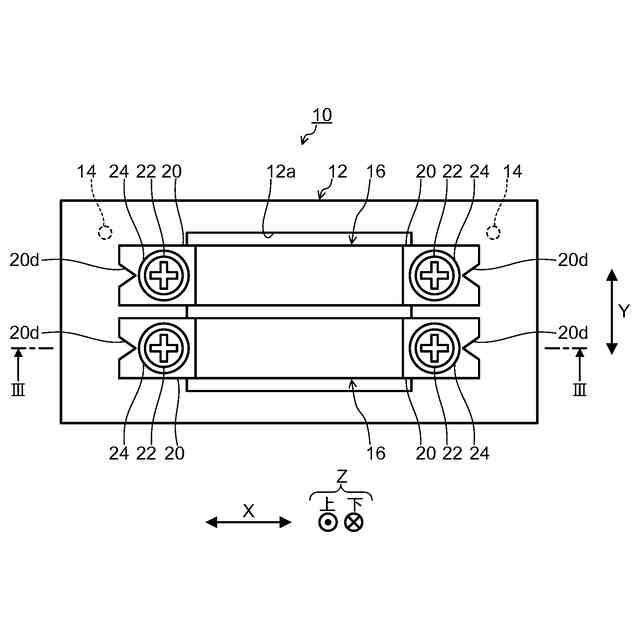

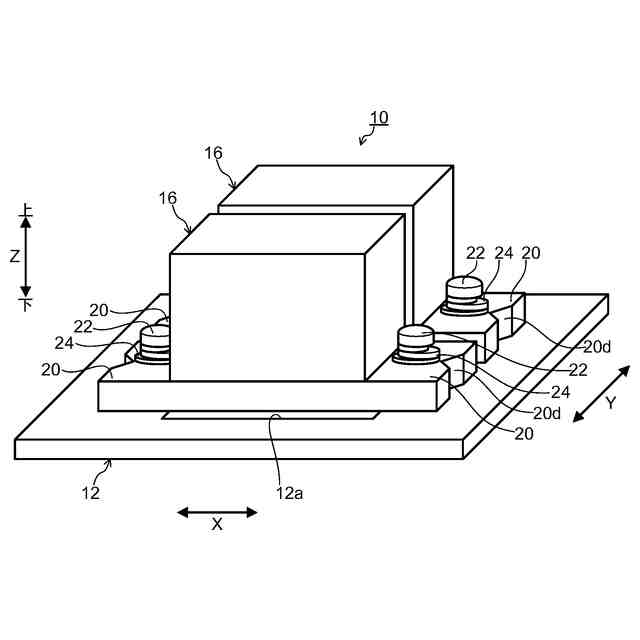

本発明は、モジュールベースとインクジェットヘッドとを備えたヘッドモジュールを製造する方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
インクジェットヘッドをモジュールベースに固定するためには、通常、締付ネジが用いられる。一方、締付ネジの締付時に発生するトルクによって、モジュールベースに対するインクジェットヘッドの位置ずれが生じることがある。換言すれば、インクジェットヘッドの取付の最終段階で、インクジェットヘッドの位置ずれが生じることがある。そのため、特許文献１に記載のヘッドモジュールにおいては、締付ネジを用いることなく、次のような構成によってインクジェットヘッドをモジュールベース（特許文献１ではサブキャリッジと称される）に取付けている。
【０００３】
ヘッドモジュールには、インクジェットヘッドをＹ方向に沿って付勢する第１付勢手段が設けられている。ヘッドモジュールにおける第１付勢手段に対向する位置には、インクジェットヘッドの位置を第１付勢手段側に調整可能な第１位置調整手段が設けられている。第１位置調整手段は、第１付勢手段と協働してインクジェットヘッドを挟持する。
【０００４】
ヘッドモジュールが取付けられるベース板には、インクジェットヘッドを弾性部材によってＸ方向に付勢する第２付勢手段が設けられている。ベース板における第２付勢手段に対向する位置には、インクジェットヘッドの位置をＸ方向に沿って調整可能な第２位置調整手段が設けられている。第２位置調整手段は、第２付勢手段と協働してインクジェットヘッドを挟持する。
【先行技術文献】
【特許文献】
【０００５】
特許第５６０６７５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、特許文献１に記載の技術においては、インクジェットヘッドの取付の最終段階において、モジュールベースに対するインクジェットヘッドの位置ずれは生じないものの、インクジェットヘッドがモジュールベースに強固に固定されていない。そのため、ヘッドモジュールを備えたインクジェット画像形成装置の稼働中に生じる振動等によって、インクジェットヘッドの位置ずれが生じるという問題がある。
【０００７】
また、特許文献１に記載の技術においては、ヘッドモジュールが第１付勢手段と第１位置調整手段と第２付勢手段と第２位置調整手段とを備えるため、ヘッドモジュールの構成要素が増えて、ヘッドモジュールの構成が複雑化するという問題がある。
【０００８】
そこで、本発明の目的は、ヘッドモジュールの構成の簡略化を図りつつ、モジュールベースに対するインクジェットヘッドの位置ずれを抑制できる、ヘッドモジュールの製造方法を提供することである。
【課題を解決するための手段】
【０００９】
本発明に係るヘッドモジュールの製造方法の一態様は、
インクジェットヘッドの両端部を一対のチャック爪で保持した状態で、前記一対のチャック爪をＸＹ方向へ移動させることにより、前記インクジェットヘッドをモジュールベースに対して位置決めする位置決め工程と、
前記位置決め工程の終了後に、荷重装置によって各チャック爪にＺ方向の一方側である下方向の荷重を付与するにより、前記インクジェットヘッドを前記モジュールベースに押し付ける荷重付与工程と、
前記インクジェットヘッドを前記モジュールベースに押し付けた状態で、前記インクジェットヘッドの通孔に挿通した締付ネジを前記モジュールベースのネジ穴に締結するにより、前記インクジェットヘッドを前記モジュールベースに固定する締結工程と、を備える。
【発明の効果】
【００１０】
本発明よれば、ヘッドモジュールの構成の簡略化を図りつつ、モジュールベースに対するインクジェットヘッドの位置ずれを抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
