公開番号2025073771
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184823
出願日2023-10-27
発明の名称ラベルプリンタ
出願人ブラザー工業株式会社
代理人個人
主分類B41J 3/36 20060101AFI20250502BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】印刷対象のラベルデータの検索に要する手間および時間を低減できる、ラベルプリンタを提供する。
【解決手段】媒体に印刷される画像のデータがラベルデータとして記憶部52に記憶されている。表示部14に操作受付画面が表示されている状態で、操作部16のいずれかのラベルタイプキーの長押し操作が行われると、記憶部52に記憶されているラベルデータの中から、長押し操作が行われたラベルタイプキーに対応するラベルタイプの情報が含まれるラベルデータが対応ラベルデータとして抽出される。そして、その抽出された対応ラベルデータが対応ラベルデータに係る画像の印刷回数の順にソートされる。

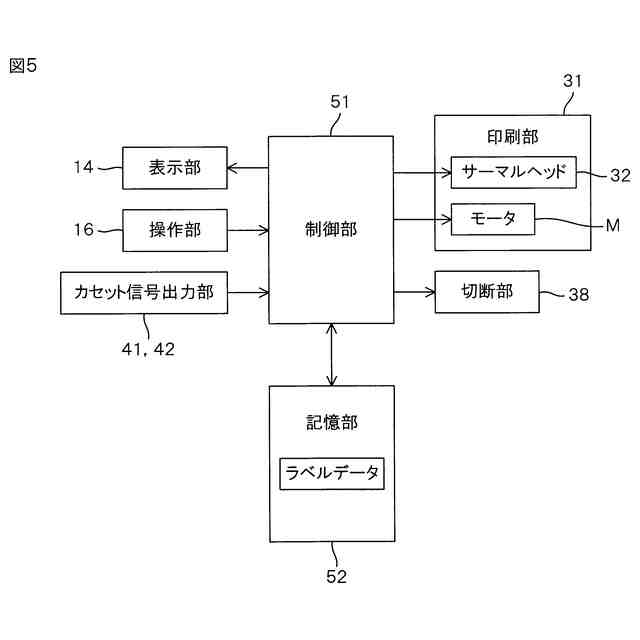

【選択図】図5
特許請求の範囲【請求項１】
媒体にラベルデータに係る画像を印刷する印刷部と、
操作部と、
表示部と、
記憶部と、
制御部と、
を備え、前記ラベルデータに係る画像が印刷された前記媒体からなるラベルを作成するラベルプリンタであって、
前記制御部は、
前記ラベルデータを前記記憶部に記憶させる記憶処理と、
前記操作部における所定の操作が行われたことに応じて、前記記憶部に記憶されている前記ラベルデータを前記ラベルデータに係る画像の印刷回数の順にソートするソート処理と、
前記ソート処理後、前記ラベルデータの内容を前記印刷回数の多い順に前記表示部に表示させる表示処理と、を実行する、
ラベルプリンタ。
続きを表示（約 2,200 文字）【請求項２】
請求項１に記載のラベルプリンタであって、
前記操作部は、前記ラベルの種類であるラベルタイプに対応して設けられるラベルタイプキー、を含み、
前記所定の操作は、前記ラベルタイプキーが一定時間以上押し続けられる長押し操作である、
ラベルプリンタ。
【請求項３】
請求項２に記載のラベルプリンタであって、
前記制御部は、操作受付画面が前記表示部に表示されている状態において、
前記長押し操作が行われた場合に、前記ソート処理および前記表示処理を実行し、
前記ラベルタイプキーが前記一定時間よりも短い時間で押される短押し操作が行われた場合に、前記表示部の表示を前記操作受付画面からラベル編集画面に切り替えて、前記操作部の操作による前記ラベルデータの入力を受け付ける、
ラベルプリンタ。
【請求項４】
請求項３に記載のラベルプリンタであって、
前記操作部は、ファイルキー、を含み、
前記制御部は、前記ラベルデータの入力を受け付けた後に、前記ファイルキーが押されたことに応じて、前記記憶処理を実行し、その入力された前記ラベルデータに前記短押し操作された前記ラベルタイプキーに対応する前記ラベルタイプの情報を含めて前記記憶部に記憶させる、
ラベルプリンタ。
【請求項５】
請求項４に記載のラベルプリンタであって、
前記ラベルタイプキーは、複数の前記ラベルタイプのそれぞれに対応して設けられており、
前記制御部は、
前記ソート処理前に、前記記憶部に記憶されている前記ラベルデータの中から、前記長押し操作が行われた前記ラベルタイプキーに対応する前記ラベルタイプの情報が含まれる前記ラベルデータを抽出する抽出処理、を実行し、
前記ソート処理において、前記抽出処理で抽出した前記ラベルデータを前記ラベルデータに係る画像の印刷回数の順にソートする、
ラベルプリンタ。
【請求項６】
請求項５に記載のラベルプリンタであって、
前記操作部は、シンボルに対応して設けられるシンボル挿入キー、を含み、
前記制御部は、
前記ラベル編集画面が前記表示部に表示されている状態において、前記シンボル挿入キーが押された場合、押された前記シンボル挿入キーに対応する前記シンボルを前記ラベルデータに挿入し、
前記操作受付画面が前記表示部に表示されている状態において、前記長押し操作が行われた後、前記シンボル挿入キーが押された場合、前記抽出処理において、前記記憶部に記憶されている前記ラベルデータの中から、前記長押し操作が行われた前記ラベルタイプキーに対応する前記ラベルタイプの情報が含まれ、かつ、押された前記シンボルキーに対応する前記シンボルが含まれる前記ラベルデータを抽出する、
ラベルプリンタ。
【請求項７】
請求項５に記載のラベルプリンタであって、
前記制御部は、前記抽出処理において、前記記憶部に記憶されている前記ラベルデータの中に、前記長押し操作が行われた前記ラベルタイプキーに対応する前記ラベルタイプの情報を含む前記ラベルデータが存在しない場合、エラー画面を前記表示部に表示させる、
ラベルプリンタ。
【請求項８】
請求項７に記載のラベルプリンタであって、
前記制御部は、前記エラー画面が前記表示部に表示されている状態で、前記操作部が操作されたことに応じて、前記表示部の表示を前記エラー画面から前記操作受付画面に切り替える、
ラベルプリンタ。
【請求項９】
請求項５～８のいずれか一項に記載のラベルプリンタであって、
前記媒体を収容したカセットが装着される装着部と、
前記装着部に装着されている前記カセットの種類に応じた信号を出力する信号出力部と、
をさらに備え、
前記印刷部は、前記装着部に装着された前記カセットから繰り出される前記媒体に前記ラベルデータに係る画像を印刷し、
前記制御部は、
前記信号出力部の出力信号から、前記装着部に前記カセットが装着されているか否かを判別し、前記装着部に前記カセットが装着されている場合、前記装着部に装着されている前記カセットの種類を判別する判別処理、を実行し、
前記長押し操作が行われた前記ラベルタイプキーに対応する前記ラベルタイプの前記ラベルの作成に使用可能な前記カセットの種類に、前記判別処理で判別した前記カセットの種類が含まれる場合、前記ソート処理を実行する、
ラベルプリンタ。
【請求項１０】
請求項９に記載のラベルプリンタであって、
前記制御部は、前記判別処理で前記装着部に前記カセットが装着されていないと判別した場合、または、前記長押し操作が行われた前記ラベルタイプキーに対応する前記ラベルタイプの前記ラベルの作成に使用可能な前記カセットの種類に、前記判別処理で判別した前記カセットの種類が含まれない場合、前記ソート処理を実行せずに、前記表示処理において、前記抽出処理で抽出した前記ラベルデータの内容を前記表示部に表示させる、
ラベルプリンタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ラベルプリンタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、種々のラベルを作成可能なラベルプリンタが提供されている。
【０００３】
ラベルプリンタでは、テープを収容したカセットが用いられる。テープの幅や色の異なる複数種類のカセットが存在し、その複数種類のカセットがラベルプリンタに選択的に装着される。カセットから繰り出されたテープにラベルデータに係る画像が印刷されて、その印刷された部分が残りの部分から切り離されることにより、ラベルが得られる。
【０００４】
ラベルプリンタには、ラベルデータをメモリに保存できるものがある。このラベルプリンタでは、小型のディスプレイおよびキーボードが設けられており、ユーザがキーボードを操作して、メモリに保存されているラベルデータの内容をディスプレイに表示させることができる。そして、印刷対象のラベルデータが選択されて指定されると、その指定されたラベルデータに係る画像がテープに印刷される。
【先行技術文献】
【特許文献】
【０００５】
特開２０１０－１７３０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところが、ディスプレイが小さいので、１のラベルデータの内容しかディスプレイに表示できない。そのため、ラベルデータの選択の際には、１のラベルデータの内容の表示を１件として、ラベルデータの内容をディスプレイに１件ずつ順に表示させて、印刷対象のラベルデータを探さなければならず、印刷対象のラベルデータの検索に手間および時間がかかる。
【０００７】
本発明の目的は、印刷対象のラベルデータの検索に要する手間および時間を低減できる、ラベルプリンタを提供することである。
【課題を解決するための手段】
【０００８】
前記の目的を達成するため、本発明の一の局面に係るラベルプリンタは、媒体にラベルデータに係る画像を印刷する印刷部と、操作部と、表示部と、記憶部と、制御部とを備え、ラベルデータに係る画像が印刷された媒体からなるラベルを作成するラベルプリンタであって、制御部は、ラベルデータを記憶部に記憶させる記憶処理と、操作部における所定の操作が行われたことに応じて、記憶部に記憶されているラベルデータをラベルデータに係る画像の印刷回数の順にソートするソート処理と、ソート処理後、ラベルデータの内容を印刷回数の多い順に表示部に表示させる表示処理とを実行する。
【０００９】
この構成によれば、媒体に印刷される画像のデータを含むラベルデータが記憶部に記憶されている。ユーザが操作部で所定の操作を行うと、記憶部に記憶されているラベルデータがラベルデータに係る画像の印刷回数（使用頻度）の順にソートされる。そして、ラベルデータの内容が印刷回数の多い順に表示部に表示される。これにより、ユーザが印刷対象のラベルデータを見つけ出しやすくなるので、印刷対象のラベルデータの検索に要する手間および時間を低減することができる。
【００１０】
本発明の他の局面に係るラベルプリンタは、媒体にラベルデータに係る画像を印刷する印刷部と、操作部と、表示部と、記憶部と、制御部とを備え、ラベルデータに係る画像が印刷された媒体からなるラベルを作成するラベルプリンタであって、操作部は、シンボルに対応して設けられるシンボル挿入キーを含み、制御部は、ラベルデータを記憶部に記憶させる記憶処理と、操作受付画面が表示部に表示されている状態において、シンボル挿入キーが押されたことに応じて、記憶部に記憶されているラベルデータの中から、押されたシンボルキーに対応するシンボルが含まれるラベルデータを抽出する抽出処理と、抽出処理で抽出したラベルデータの内容を表示部に表示させる表示処理とを実行する。
（【００１１】以降は省略されています）
