特許ウォッチ

公開番号2025097682
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214018
出願日2023-12-19
発明の名称感光性樹脂組成物
出願人ナガセケムテックス株式会社
代理人弁理士法人WisePlus
主分類G03F 7/004 20060101AFI20250624BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】硬化後の屈折率が低く、かつ、パターニング性に優れる感光性樹脂組成物を提供する。
【解決手段】(A)光ラジカル重合性官能基を有するシランカップリング剤で表面処理された、平均一次粒子径が100nm以下のナノシリカ粒子、(B)カルボキシル基、および光ラジカル重合性官能基を有する光ラジカル硬化性樹脂、ならびに(C)光ラジカル重合開始剤を含み、前記(A)成分を固形分中55～95重量%含む、感光性樹脂組成物。
【選択図】なし

特許請求の範囲【請求項１】
（Ａ）光ラジカル重合性官能基を有するシランカップリング剤で表面処理された、平均一次粒子径が１００ｎｍ以下のナノシリカ粒子、
（Ｂ）カルボキシル基、および光ラジカル重合性官能基を有する光ラジカル硬化性樹脂、ならびに
（Ｃ）光ラジカル重合開始剤を含み、
前記（Ａ）成分を固形分中５５～９５重量％含む、
感光性樹脂組成物。
続きを表示（約 280 文字）【請求項２】
前記（Ａ）成分が、ナノシリカ粒子１００重量部に対し、光ラジカル重合性官能基を含むシランカップリング剤０．１～６０重量部で処理したものである、請求項１に記載の感光性樹脂組成物。
【請求項３】
前記（Ａ）成分および前記（Ｂ）成分が有する光ラジカル重合性官能基が（メタ）アクリル基である、請求項１または２に記載の感光性樹脂組成物。
【請求項４】
請求項１または２に記載の感光性樹脂組成物が硬化されてなる、屈折率が１．４９以下である硬化膜。
【請求項５】
請求項４に記載の硬化膜を有する積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、感光性樹脂組成物に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ディスプレイ分野やレンズ等の光学部品では、外部からの光が表面で反射すると視覚効果が損なわれる。光の反射を低減させるために、表面に低屈折率膜を積層する工夫がなされてきた。低屈折率膜の材料としてはフッ素系ポリマーが検討されているが、フッ素系ポリマーは、波長５８９ｎｍにおける屈折率が１．３７～１．４６程度であり、屈折率がやや高い。また、人体に潜在的な危険性を持つとしてＰＦＡＳの使用の規制が進められており、フッ素を含まない低屈折率膜が求められている。
【０００３】
特許文献１は中空粒子又は多孔質粒子を含み、低屈折率のパターンを形成可能な感光性樹脂組成物を開示している。特許文献２はコロイド状シリカ、および（メタ）アクリロイルオキシ基を有する化合物を含む光硬化性単量体を含む、ナノインプリント用の光硬化性組成物を開示している。
【先行技術文献】
【特許文献】
【０００４】
国際公開ＷＯ２００９／０４１６４６号
特開２０１２－１５９６８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、硬化後の屈折率が低く、かつ、パターニング性に優れる感光性樹脂組成物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、（Ａ）光ラジカル重合性官能基を有するシランカップリング剤で表面処理された、平均一次粒子径が１００ｎｍ以下のナノシリカ粒子、（Ｂ）カルボキシル基、および光ラジカル重合性官能基を有する光ラジカル硬化性樹脂、ならびに（Ｃ）光ラジカル重合開始剤を含む感光性樹脂組成物を硬化すると、屈折率が低くパターニング性に優れる硬化膜が得られることを見出し、本発明を完成した。
【０００７】
すなわち、本発明は、以下の態様を含む。
＜１＞（Ａ）光ラジカル重合性官能基を有するシランカップリング剤で表面処理された、平均一次粒子径が１００ｎｍ以下のナノシリカ粒子、
（Ｂ）カルボキシル基、および光ラジカル重合性官能基を有する光ラジカル硬化性樹脂、ならびに
（Ｃ）光ラジカル重合開始剤を含み、
前記（Ａ）成分を固形分中５５～９５重量％含む、
感光性樹脂組成物。
【０００８】
＜２＞前記（Ａ）成分が、ナノシリカ粒子１００重量部に対し、光ラジカル重合性官能基を含むシランカップリング剤０．１～６０重量部で処理したものである、項１に記載の感光性樹脂組成物。
【０００９】
＜３＞前記（Ａ）成分および前記（Ｂ）成分が有する光ラジカル重合性官能基が（メタ）アクリル基である、項１または２に記載の感光性樹脂組成物。
【００１０】
＜４＞項１または２に記載の感光性樹脂組成物が硬化されてなる、屈折率が１．４９以下である硬化膜。

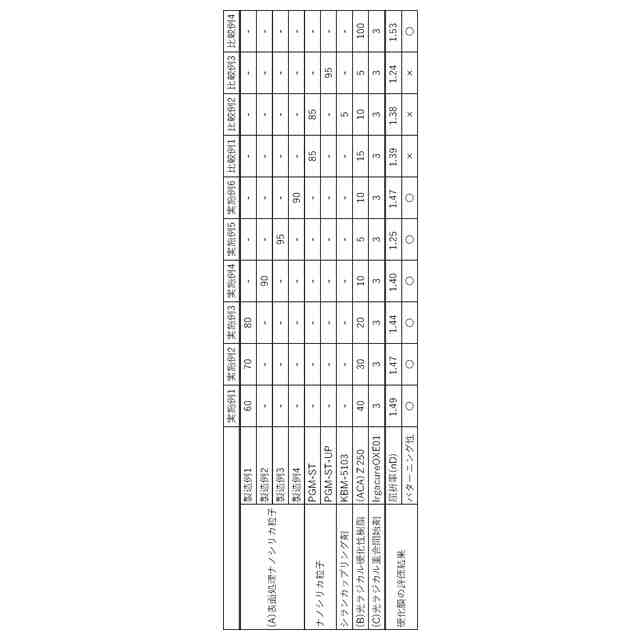

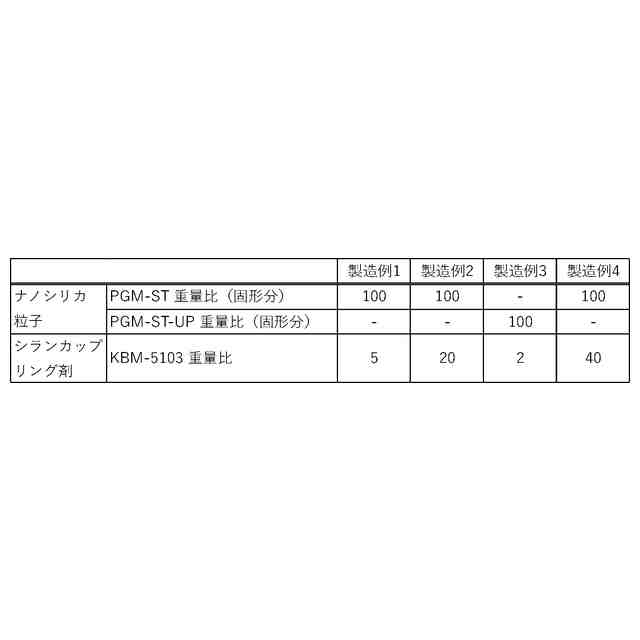

（【００１１】以降は省略されています）

関連特許
