公開番号2025095779
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212067
出願日2023-12-15
発明の名称回転コネクタ装置
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人,個人
主分類H01R 35/04 20060101AFI20250619BHJP(基本的電気素子)
要約【課題】フラットケーブルの摺動音を低減させる。

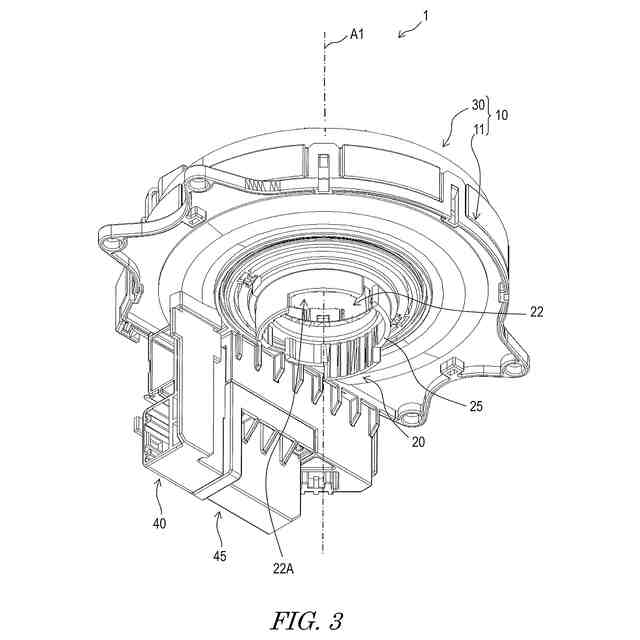

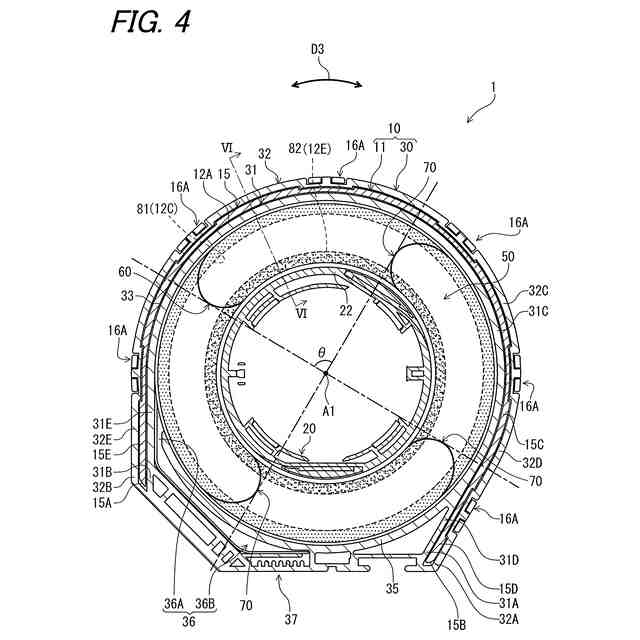

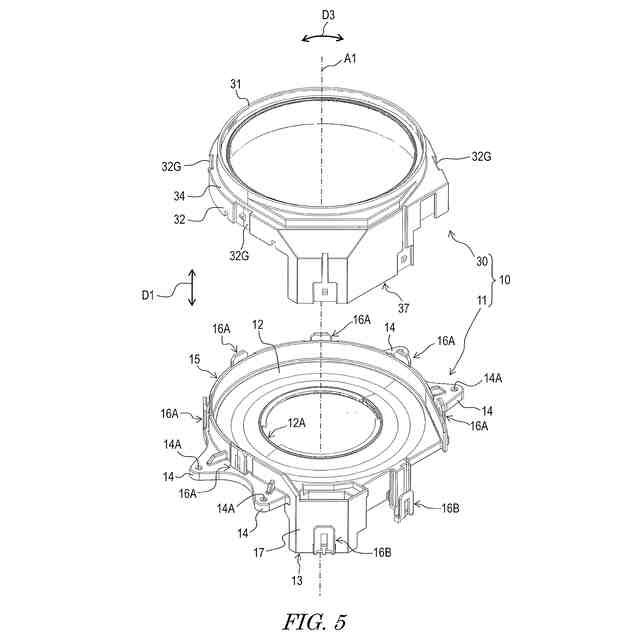

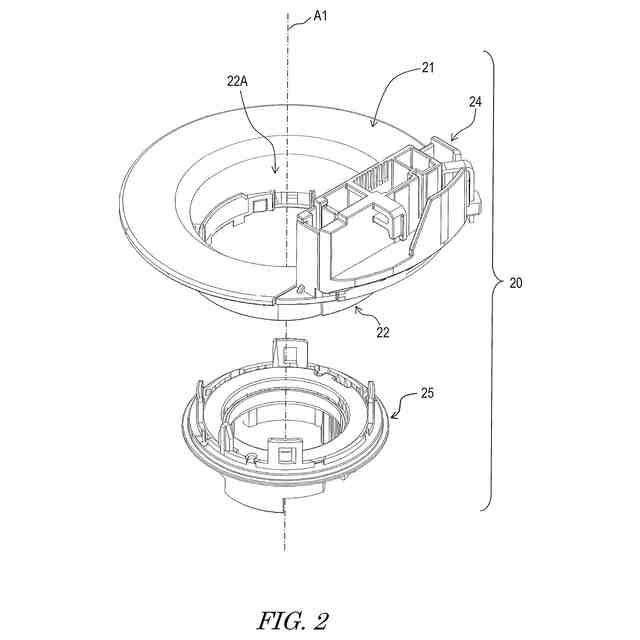

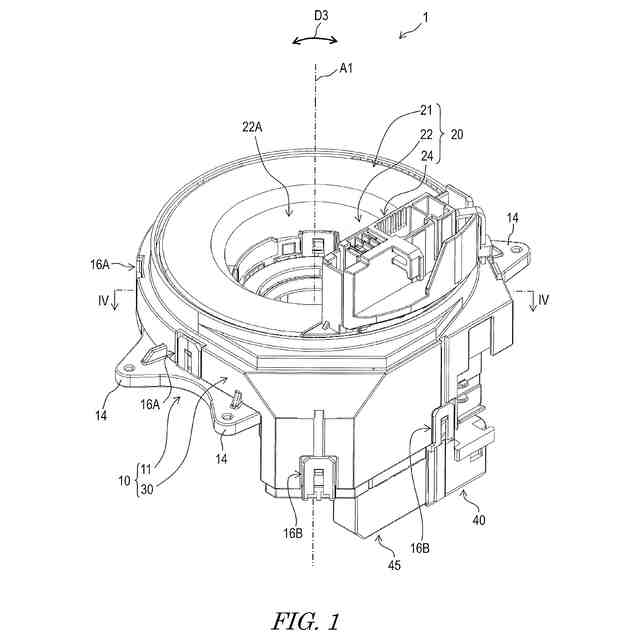

【解決手段】回転コネクタ装置はステータとロテータとを備えている。ロテータは、ステータに対して回転軸線周りに回転可能に設けられる。ステータとロテータとは、回転軸線を取り囲むようにケーブル収容空間を規定する。ケーブル収容空間は、ステータとロテータとの一方に設けられ、回転軸に沿う軸方向に延びる第1壁と、ステータとロテータとの他方に設けられ、軸方向に延び、回転軸線に対して垂直な径方向において第1壁と反対の第2壁と、第1壁と第2壁とを接続し、径方向に延びる支持床と、軸方向において支持床と反対のカバーと、によって規定される。第1壁は、軸方向の第1幅を有する。第2壁は、軸方向の第2幅を有する。第2幅は、第1幅よりも大きい。

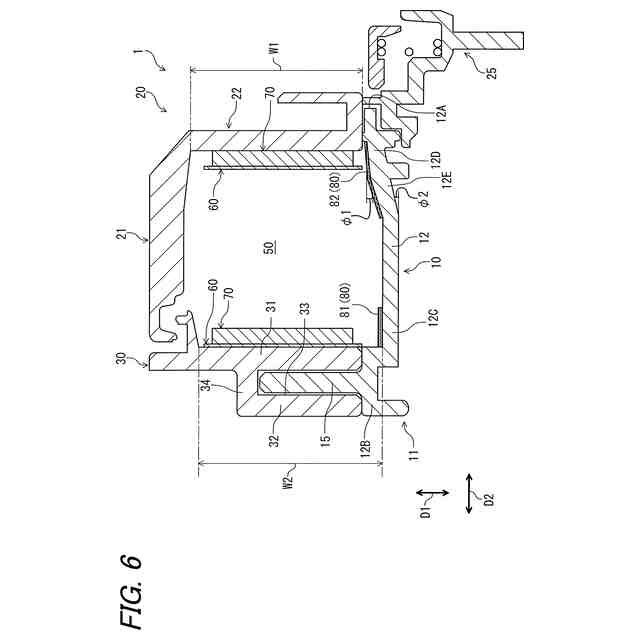

【選択図】図6
特許請求の範囲【請求項１】
ステータと、
前記ステータに対して回転軸線周りに回転可能に設けられたロテータと、
を備え、
前記ステータと前記ロテータとは、前記回転軸線を取り囲むようにケーブル収容空間を規定し、
前記ケーブル収容空間は、
前記ステータと前記ロテータとのうちの前記回転軸線に対する径方向内側に設けられる一方の部材に設けられ、前記回転軸線に沿う軸方向に延びる第１壁と、
前記ステータと前記ロテータとのうちの前記一方の部材と異なる他方の部材に設けられ、前記軸方向に延び、前記回転軸線に対して垂直な径方向において前記第１壁と反対の第２壁と、
前記第１壁と前記第２壁とを接続し、前記径方向に延びるベースプレートと、
前記軸方向において前記ベースプレートと反対のカバーと、
によって規定され、

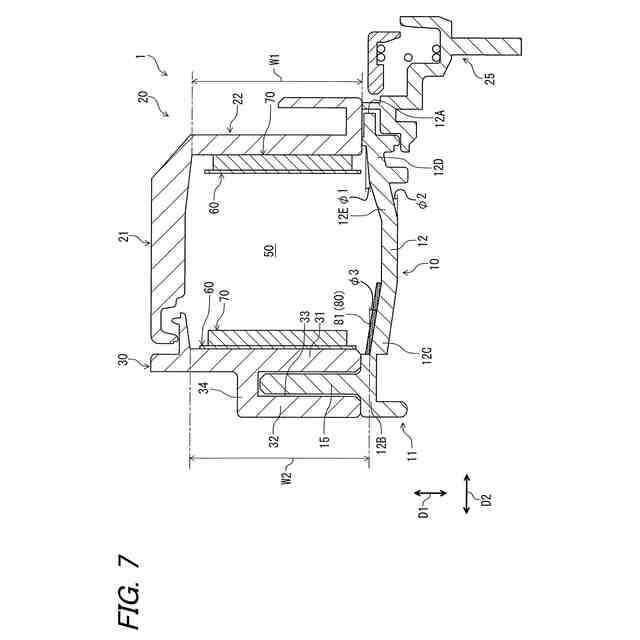

前記第１壁は、前記軸方向の第１幅を有し、
前記第２壁は、前記軸方向の第２幅を有し、
前記第２幅は、前記第１幅よりも大きい、
回転コネクタ装置。
続きを表示（約 1,500 文字）【請求項２】
前記ベースプレートは、前記第２壁に近接する第１基端部を有し、
前記第１基端部は、前記径方向に実質的に延びる、
請求項１に記載の回転コネクタ装置。
【請求項３】

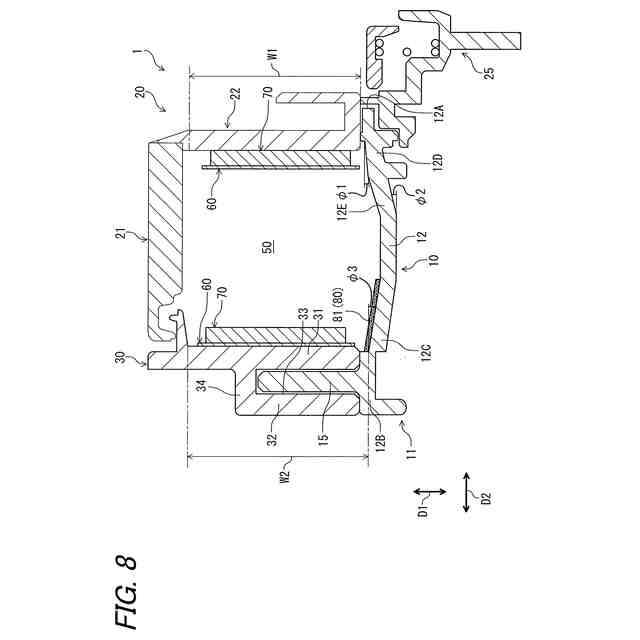

前記ベースプレートは、
前記第２壁に近接する第１基端部と、
前記第１壁に近接する第２基端部と、
前記径方向において前記第１基端部と前記第２基端部との間に設けられる傾斜部と、を有し、
前記傾斜部は、前記第１基端部から前記カバーに向けて傾いており、
前記第２基端部の前記第１基端部に対して前記カバーに向けて傾く第１角度は、前記傾斜部の前記第１基端部に対して前記カバーに向けて傾く第２角度よりも小さい、
請求項１に記載の回転コネクタ装置。
【請求項４】
ケーブルの摺動抵抗を前記ベースプレートの表面の前記摺動抵抗よりも低減させる少なくとも１つのシートをさらに備え、
前記少なくとも１つのシートは、前記第２壁に近接する前記ベースプレートの第１基端部に設けられる第１シートを含む、
請求項１に記載の回転コネクタ装置。
【請求項５】
前記少なくとも１つのシートは、前記第１壁に近接する前記ベースプレートの第２基端部と、前記第１基端部と前記第２基端部との間の前記ベースプレートの傾斜部との少なくとも一方に設けられる第２シートをさらに含む、
請求項４に記載の回転コネクタ装置。
【請求項６】
ケーブルの摺動抵抗を前記ベースプレートの表面の前記摺動抵抗よりも低減させる少なくとも１つのシートをさらに備え、
前記少なくとも１つのシートは、前記第２壁に近接する前記ベースプレートの第１基端部に設けられる第１シートを含む、
請求項３に記載の回転コネクタ装置。
【請求項７】
前記少なくとも１つのシートは、前記第１壁に近接する前記ベースプレートの第２基端部と、前記第１基端部と前記第２基端部との間の前記ベースプレートの傾斜部との少なくとも一方に設けられる第２シートをさらに含む、
請求項６に記載の回転コネクタ装置。
【請求項８】
前記ベースプレートは、
前記第２壁に近接する第１基端部と、
前記第１壁に近接する第２基端部と、
前記径方向において前記第１基端部と前記第２基端部との間に設けられる傾斜部と、を有し、
前記傾斜部は、前記第１基端部から前記カバーに向けて傾いており、
前記第２基端部の前記第１基端部に対して前記カバーに向けて傾く第１角度は、前記傾斜部の前記第１基端部に対して前記カバーに向けて傾く第２角度よりも小さい、
請求項２に記載の回転コネクタ装置。
【請求項９】
ケーブルの摺動抵抗を前記ベースプレートの表面の前記摺動抵抗よりも低減させる少なくとも１つのシートをさらに備え、
前記少なくとも１つのシートは、前記第２壁に近接する前記ベースプレートの第１基端部に設けられる第１シートを含む、
請求項８に記載の回転コネクタ装置。
【請求項１０】
前記少なくとも１つのシートは、前記第１壁に近接する前記ベースプレートの第２基端部と、前記第１基端部と前記第２基端部との間の前記ベースプレートの傾斜部との少なくとも一方に設けられる第２シートをさらに含む、
請求項９に記載の回転コネクタ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願に開示される技術は、回転コネクタ装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
車両に用いられる回転コネクタ装置が知られている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１２１７４１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
回転コネクタは、導体を２枚の樹脂フィルムを接着剤で止めたフラットケーブルが摺動するように構成されているが、摺動の際に摺動音が発生することがある。
【０００５】
本願に開示される技術の課題は、フラットケーブルが摺動するときの摺動音を抑止することにある。
【課題を解決するための手段】
【０００６】
第１の特徴に係る回転コネクタ装置は、ステータと、ロテータとを備える。ロテータは、ステータに対して回転軸線周りに回転可能に設けられる。ステータとロテータとは、回転軸線を取り囲むようにケーブル収容空間を規定する。ケーブル収容空間は、第１壁と、第２壁と、支持床と、カバーとによって規定される。第１壁は、ステータとロテータとの一方に設けられ、回転軸線に沿う軸方向に延びる。第２壁は、ステータとロテータとの他方であって、軸方向に延び、回転軸線に対して垂直な径方向において第１壁と反対に設けられる。支持床は、第１壁と第２壁とを接続し、径方向に延びる。カバーは、軸方向において支持床と反対に設けられる。第１壁は、軸方向の第１幅を有する。第２壁は、軸方向の第２幅を有する。第２幅は、第１幅よりも大きい。
【０００７】
第１の特徴に係る回転コネクタ装置では、フラットケーブルと第１壁と第２壁のうちの外側に近いベースプレートの表面との摺動による摩擦が大きくなりやすいが、ベースプレートとフラットケーブルとの摺動音を抑えることができる。また、第１壁の軸方向の第１幅が小さくされることによって、フラットケーブルが軸方向の中央部分に集められ、フラットケーブルの巻きのずれが抑止される。
【０００８】
第２の特徴に係る回転コネクタ装置は、第１の特徴に係る回転コネクタ装置において、支持床が第２壁に近接する第１基端部を有し、第１基端部が径方向に実質的に延びることを特徴とする。
【０００９】
第２の特徴に係る回転コネクタ装置では、フラットケーブルと第１基端部の表面との摺動による摩擦を抑えることができる。
【００１０】
第３の特徴に係る回転コネクタ装置は、第１または第２の特徴に係る回転コネクタ装置において、支持床が第１壁に近接する第２基端部と径方向において第１基端部と第２基端部との間に設けられる傾斜部とを有することを特徴とする。傾斜部は、第１基端部からカバーに向けて傾いている。第２基端部の第１基端部に対してカバーに向けて傾く第１角度は、傾斜部の第１基端部に対してカバーに向けて傾く第２角度よりも小さい。
（【００１１】以降は省略されています）
