公開番号2025095414
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211399
出願日2023-12-14
発明の名称表示制御装置および表示制御方法
出願人パナソニックオートモーティブシステムズ株式会社
代理人個人,個人,個人
主分類G06F 3/04817 20220101AFI20250619BHJP(計算;計数)
要約【課題】ユーザーの状態またはユーザーの置かれている状態に応じてタッチパネルの操作キーを表示することができる表示制御装置を提供する。
【解決手段】表示制御装置10は、車両2内に設けられたタッチパネル50に画像を表示させる表示制御装置であって、車両2の内外の情報である周辺情報を取得する周辺情報取得部11と、周辺情報に基づいて、タッチパネル50に表示される操作キー51の優先度を設定する優先度設定部12と、タッチパネル50とタッチパネル50へ操作入力を行うための入力体3との位置情報を取得する入力体位置情報取得部13と、操作キー51の表示を制御する操作キー表示制御部14と、を備える。操作キー表示制御部14は、タッチパネル50に対する入力体3の距離が所定の距離よりも短い場合に、優先度の高い操作キー51の表示のしかたを変更する。
【選択図】図2
特許請求の範囲【請求項１】
車両内に設けられたタッチパネルに画像を表示させる表示制御装置であって、
前記車両の内外の情報である周辺情報を取得する周辺情報取得部と、
前記周辺情報に基づいて、前記タッチパネルに表示される操作キーの優先度を設定する優先度設定部と、
前記タッチパネルと前記タッチパネルへ操作入力を行うための入力体との位置情報を取得する入力体位置情報取得部と、
前記操作キーの表示を制御する操作キー表示制御部と、
を備え、
前記操作キー表示制御部は、前記タッチパネルに対する前記入力体の距離が所定の距離よりも短い場合に、前記優先度の高い前記操作キーの表示のしかたを変更する
表示制御装置。
続きを表示（約 1,300 文字）【請求項２】
前記操作キー表示制御部は、前記タッチパネルに対する前記入力体の距離が所定の距離よりも短くなった場合に、前記優先度の高い前記操作キーが前記入力体の位置に近づくように、前記操作キーの表示位置を変更する
請求項１に記載の表示制御装置。
【請求項３】
前記周辺情報は、ＧＰＳ（ＧｌｏｂａｌＰｏｓｉｔｉｏｎｉｎｇＳｙｓｔｅｍ）情報、時刻情報、ドライバーモニタリング情報、乗員情報、交通情報、環境情報および音情報のうちの少なくとも１つを含む
請求項１に記載の表示制御装置。
【請求項４】
前記周辺情報の所定の条件と前記操作キーの優先度を対応づけたテーブルを有し、
前記優先度設定部は、取得した周辺情報が前記所定の条件を満たす場合は、前記所定の条件に対応付けられた操作キーの優先度を高く設定する
請求項１～３のいずれかに記載の表示制御装置。
【請求項５】
前記所定の条件は、前記車両が車庫の近くに到着することであり、前記所定の条件に対応付けられた操作キーは、前記車庫の出入り口の開閉を操作する前記操作キーである
請求項４に記載の表示制御装置。
【請求項６】
前記所定の条件は、ラジオ番組の放送時刻が近くなったことであり、前記所定の条件に対応付けられた操作キーは、前記ラジオ番組を選局する前記操作キーである
請求項４に記載の表示制御装置。
【請求項７】
前記入力体位置情報取得部は、前記タッチパネルと前記入力体との間に発生する静電容量の変化に基づいて、前記タッチパネルと前記入力体との距離および前記タッチパネルのパネル面に平行な方向の平面座標に関する位置情報を取得する
請求項１～３のいずれかに記載の表示制御装置。
【請求項８】
さらに、前記タッチパネルを使用するユーザーの操作履歴情報を記憶する記憶部を備え、
前記優先度設定部は、前記周辺情報および前記操作履歴情報に基づいて、前記優先度を設定する
請求項１～３のいずれかに記載の表示制御装置。
【請求項９】
さらに、前記タッチパネルを使用するユーザーの視野に画像を表示するヘッドアップディスプレイを制御するディスプレイ表示制御部を備え、
前記ディスプレイ表示制御部は、前記ヘッドアップディスプレイの表示領域に表示される操作キーの表示を制御する
請求項１～３のいずれかに記載の表示制御装置。
【請求項１０】
車両の内外の情報である周辺情報を取得するステップと、
前記周辺情報に基づいて、タッチパネルに表示される操作キーの優先度を設定するステップと、
前記タッチパネルと前記タッチパネルへ操作入力を行うための入力体との位置に関する情報を取得するステップと、
前記タッチパネルに対する前記入力体の距離が所定の距離よりも短い場合に、前記優先度の高い前記操作キーの表示のしかたを変更するステップと、
を含む表示制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、タッチパネルに画像を表示させる表示制御装置および表示制御方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、電気機器を操作するためのタッチパネルに操作キーなどを表示させる表示制御装置が知られている。特許文献１には、タッチパネルに指が近づいたことを検知し、指の近くに操作キーを表示する表示制御装置が開示されている。この表示制御装置では、タッチパネルを使用するユーザーの操作履歴に基づいて操作キーの優先度を決定し、優先度の高い操作キーを指の近くに移動させている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１９／０２１４１８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ユーザーが利用したいサービスは、ユーザーの状態またはユーザーの置かれている状態によって変わるのが実情である。
【０００５】
そこで、本開示では、ユーザーの状態またはユーザーの置かれている状態に応じてタッチパネルの操作キーを表示することができる表示制御装置を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る表示制御装置は、車両内に設けられたタッチパネルに画像を表示させる表示制御装置であって、前記車両の内外の情報である周辺情報を取得する周辺情報取得部と、前記周辺情報に基づいて、前記タッチパネルに表示される操作キーの優先度を設定する優先度設定部と、前記タッチパネルと前記タッチパネルへ操作入力を行うための入力体との位置情報を取得する入力体位置情報取得部と、前記操作キーの表示を制御する操作キー表示制御部と、を備え、前記操作キー表示制御部は、前記タッチパネルに対する前記入力体の距離が所定の距離よりも短い場合に、前記優先度の高い前記操作キーの表示のしかたを変更する。
【０００７】
本開示の一態様に係る表示制御方法は、車両の内外の情報である周辺情報を取得するステップと、前記周辺情報に基づいて、タッチパネルに表示される操作キーの優先度を設定するステップと、前記タッチパネルと前記タッチパネルへ操作入力を行うための入力体との位置に関する情報を取得するステップと、前記タッチパネルに対する前記入力体の距離が所定の距離よりも短い場合に、前記優先度の高い前記操作キーの表示のしかたを変更するステップと、を含む。
【０００８】
なお、これらの包括的又は具体的な態様は、システム、方法、集積回路、コンピュータプログラム又はコンピュータ読み取り可能なＣＤ－ＲＯＭなどの記録媒体で実現されてもよく、システム、方法、集積回路、コンピュータプログラム及び記録媒体の任意な組み合わせで実現されてもよい。また、記録媒体は、非一時的な記録媒体であってもよい。
【発明の効果】
【０００９】
本開示の表示制御装置は、ユーザーの状態またはユーザーの置かれている状態に応じてタッチパネルの操作キーを表示することができる。
【図面の簡単な説明】
【００１０】

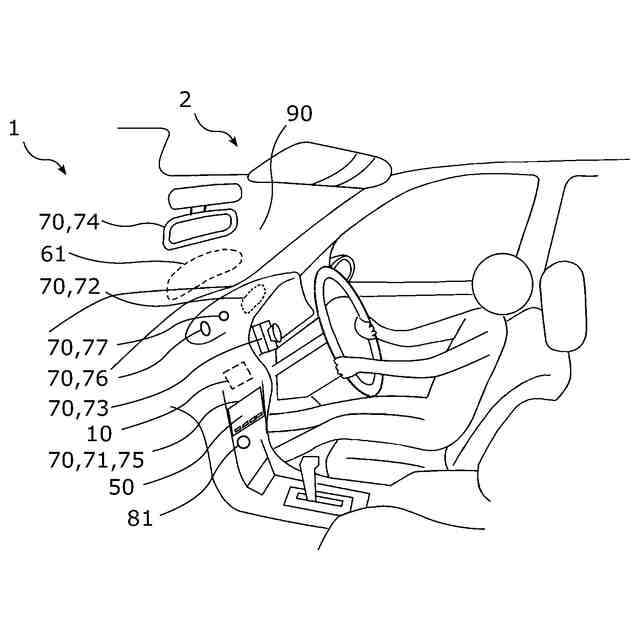

実施の形態に係る表示制御装置および表示制御装置を含む表示制御システムの概略図である。

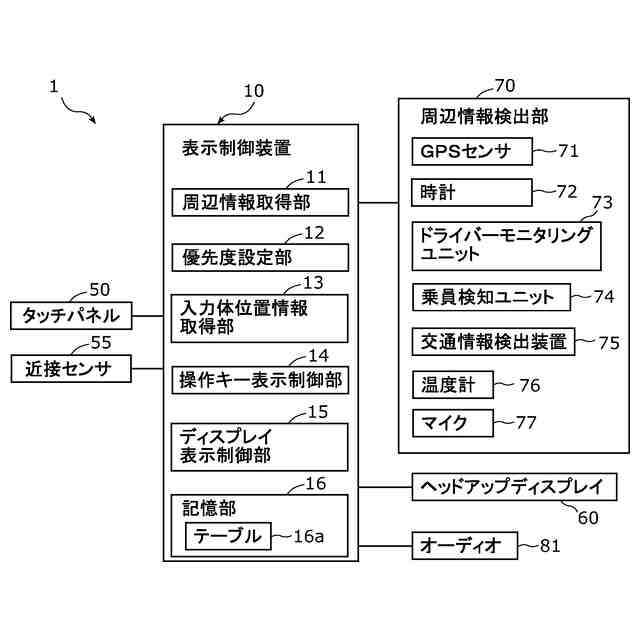

表示制御システムのブロック構成図である。
表示制御システムに含まれるタッチパネルの画面の一例を示す図である。
タッチパネルに表示される操作キーの一例を示す図である。

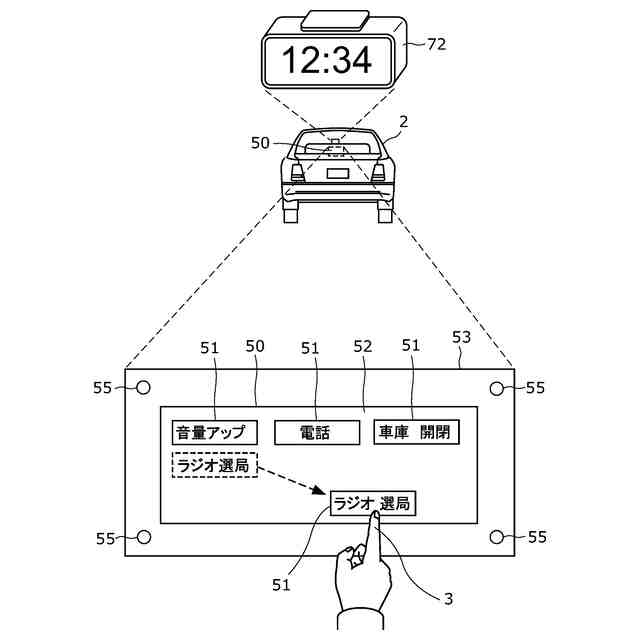

タッチパネルに表示される操作キーの他の一例を示す図である。
ヘッドアップディスプレイの表示領域に表示される画面の一例を示す図である。

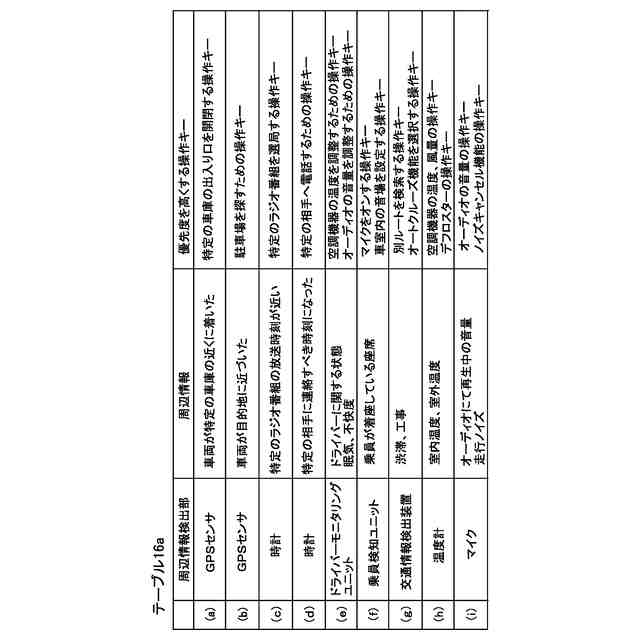

周辺情報検出部、周辺情報および操作キーの優先度の関係を示すテーブルの一例を示す図である。
実施の形態に係る表示制御方法を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
