発明の名称マルノコ
出願人株式会社マキタ
代理人弁理士法人勇智国際特許事務所
主分類B23D 45/16 20060101AFI20250618BHJP(工作機械;他に分類されない金属加工)
要約【課題】電源としてバッテリを使用するマルノコの切断効率を向上する。
【解決手段】マルノコは、回転可能な略円形の丸鋸刃と、丸鋸刃に回転駆動力を提供するための電動モータと、電動モータに電力を供給するためのバッテリを着脱可能に装着するように構成されたバッテリ装着部と、を備えている。丸鋸刃の直径は300mm以上、460mm以下である。
【選択図】図5
特許請求の範囲【請求項１】
マルノコであって、
回転可能な丸鋸刃と、
前記丸鋸刃に回転駆動力を提供するための電動モータと、
前記電動モータに電力を供給するためのバッテリを着脱可能に装着するように構成されたバッテリ装着部と
を備え、
前記丸鋸刃の直径は３００ｍｍ以上、４６０ｍｍ以下である
マルノコ。
続きを表示（約 950 文字）【請求項２】
請求項１に記載のマルノコであって、
前記マルノコは、無負荷時において７０．０ｍ／ｓ以下の周速で前記丸鋸刃が回転するように構成された
マルノコ。
【請求項３】
請求項２に記載のマルノコであって、
前記マルノコは、無負荷時において５０．０ｍ／ｓ以下の周速で前記丸鋸刃が回転するように構成された
マルノコ。
【請求項４】
請求項１ないし請求項３のいずれか一項に記載のマルノコであって、
前記マルノコは、負荷時において２５．０ｍ／ｓ以上の周速で前記丸鋸刃が回転するように構成された
マルノコ。
【請求項５】
請求項４に記載のマルノコであって、
前記マルノコは、負荷時において２８．０ｍ／ｓ以上の周速で前記丸鋸刃が回転するように構成された
マルノコ。
【請求項６】
請求項１ないし請求項５のいずれか一項に記載のマルノコであって、
前記マルノコは、負荷時における前記丸鋸刃の刃先の力が２０．０Ｎ以上となるように回転するように構成された
マルノコ。
【請求項７】
請求項６に記載のマルノコであって、
前記マルノコは、負荷時における前記丸鋸刃の刃先の力が３０．０Ｎ以上となるように回転するように構成された
マルノコ。
【請求項８】
請求項１ないし請求項７のいずれか一項に記載のマルノコであって、
前記バッテリを備え、
前記バッテリの定格電圧は、１８Ｖ以上、８０Ｖ以下である
マルノコ。
【請求項９】
請求項１ないし請求項７のいずれか一項に記載のマルノコであって、
前記バッテリを備え、
前記バッテリの定格電圧は３６Ｖである
マルノコ。
【請求項１０】
請求項１ないし請求項９のいずれか一項に記載のマルノコであって、
前記電動モータの前記回転駆動力を減速して前記丸鋸刃に伝達するように構成された減速機構を備え、
前記減速機構の減速比は７以上である
マルノコ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はマルノコに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
携帯用マルノコ（以下、単にマルノコと呼ぶ）と称される切断機は、ベースと、本体部と、を備えている。本体部は、電動モータと、電動モータによって回転駆動される丸鋸刃と、を備えている。本体部はベースに対して一方側に配置されるが、丸鋸刃の一部は、ベースを超えて他方側に突出する。かかるマルノコを使用する際、ユーザは、丸鋸刃が回転した状態で、ベースの下面を被切断材に当接させ、切断機を前方へ移動させる。これによって、ベースを超えて突出した丸鋸刃が被切断材を切断する。下記の特許文献１は、そのようなマルノコの一種として、電動モータの電源としてバッテリを使用する携帯用マルノコを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１６８３４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、特許文献１のように、電源としてバッテリを使用するマルノコでは、丸鋸刃の径が小さく（例えば、直径１２５ｍｍ）、切断効率が悪かった。この問題は、携帯用マルノコに限らず、作業台の上に固定的に設置して使用されるマルノコにも共通する。このようなことから、電源としてバッテリを使用するマルノコの切断効率を向上することが期待される。
【０００５】
本明細書は、マルノコを開示する。このマルノコは、回転可能な丸鋸刃と、丸鋸刃に回転駆動力を提供するための電動モータと、電動モータに電力を供給するためのバッテリを着脱可能に装着するように構成されたバッテリ装着部と、を備えていてもよい。丸鋸刃の直径は３００ｍｍ以上、４６０ｍｍ以下であってもよい。
【０００６】
このマルノコによれば、丸鋸刃の直径は３００ｍｍ以上、４６０ｍｍ以下であるから、従来の小径の丸鋸刃を備えるバッテリ式マルノコと比べて、丸鋸刃の曲率半径が大きい（曲率が小さい）。したがって、大きい断面を有する被切断材であっても、効率的に切断を行うことができる。
【０００７】
本明細書は、マルノコを開示する。このマルノコは、回転可能な丸鋸刃と、丸鋸刃に回転駆動力を提供するための電動モータと、電動モータの回転駆動力が伝達される回転可能な最終出力シャフトであって、丸鋸刃が取り付けられる最終出力シャフトと、電動モータに電力を供給するためのバッテリを着脱可能に装着するように構成されたバッテリ装着部と、を備えていてもよい。最終出力シャフトのトルクが５Ｎ／ｍであるとき、丸鋸刃の刃先の周速に丸鋸刃の直径を乗じた値は６．０ｍ
２
／ｓ以上であってもよい。
【０００８】
このマルノコによれば、大きい断面を有する被切断材であっても、十分な直径を有する丸鋸刃が十分な周速で回転することによって、被切断材を効率的に切断できる。
【図面の簡単な説明】
【０００９】
本発明の一実施形態によるマルノコの斜視図である。

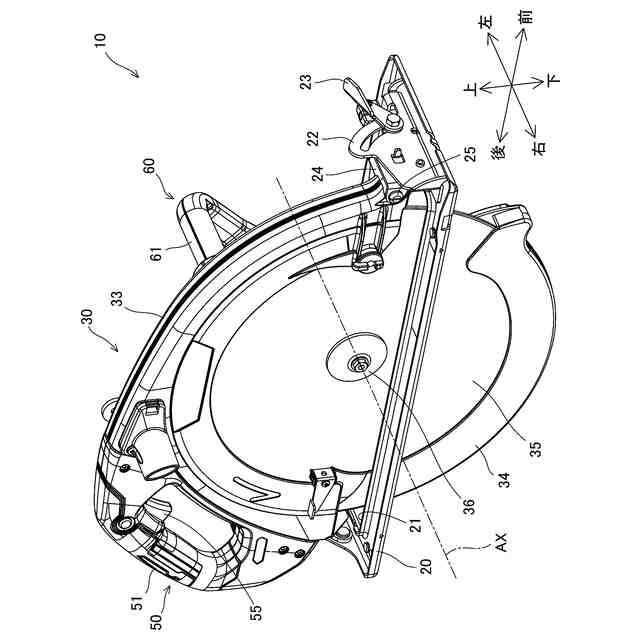

マルノコの斜視図である。

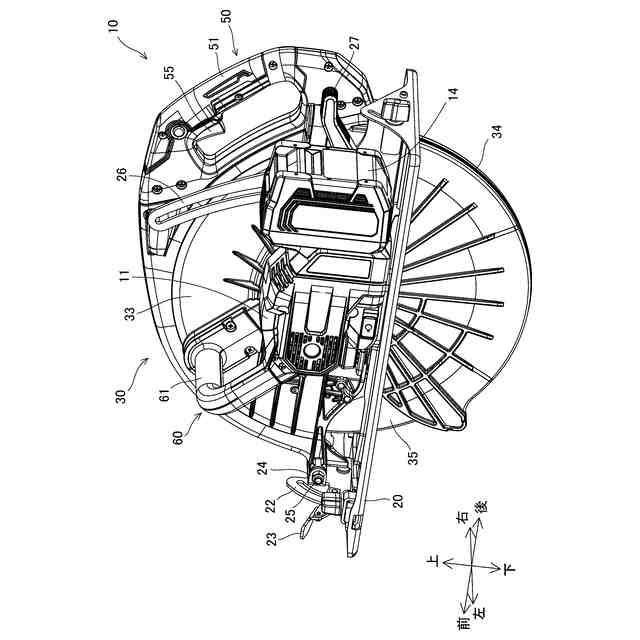

マルノコの斜視図であり、バッテリが取り外されている。

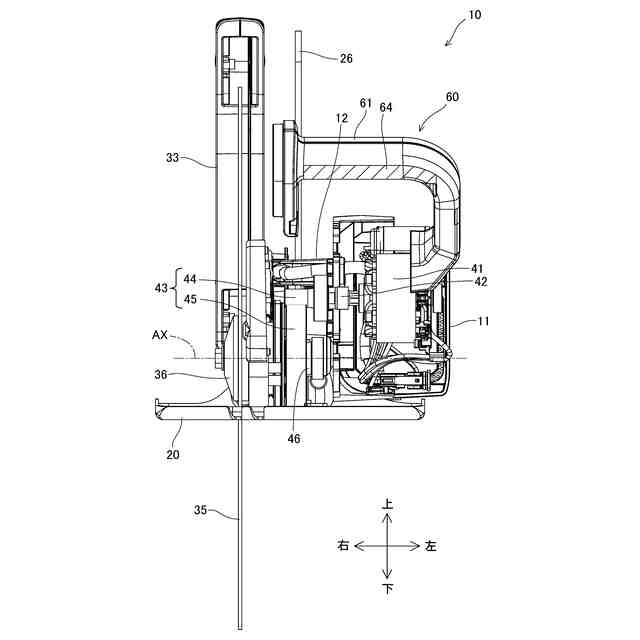

マルノコの前面図であり、一部の構成部品が取り除かれている。

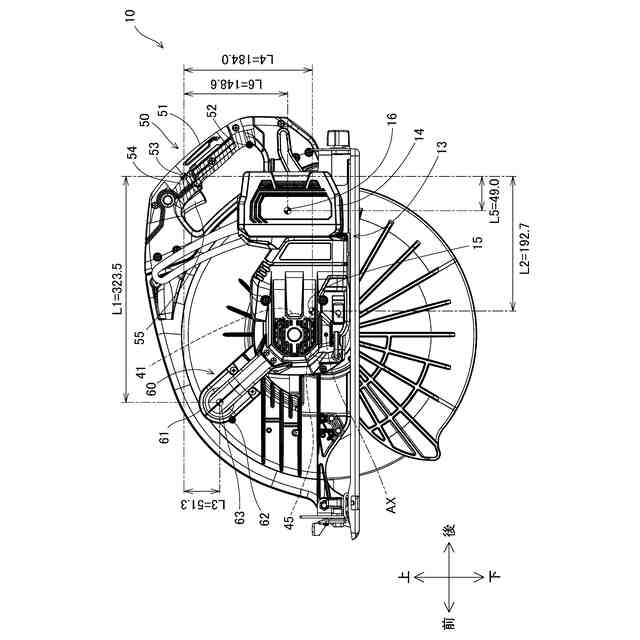

マルノコの寸法の第１の例を示す左側面図である。

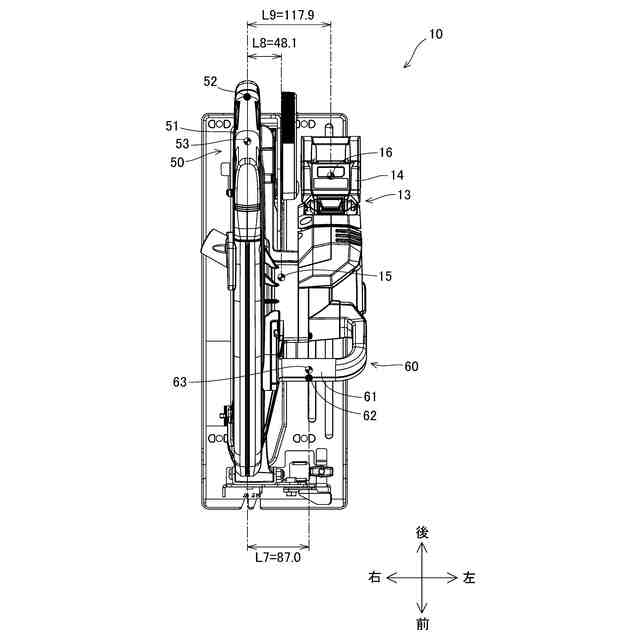

マルノコの寸法の第１の例を示す平面図である。

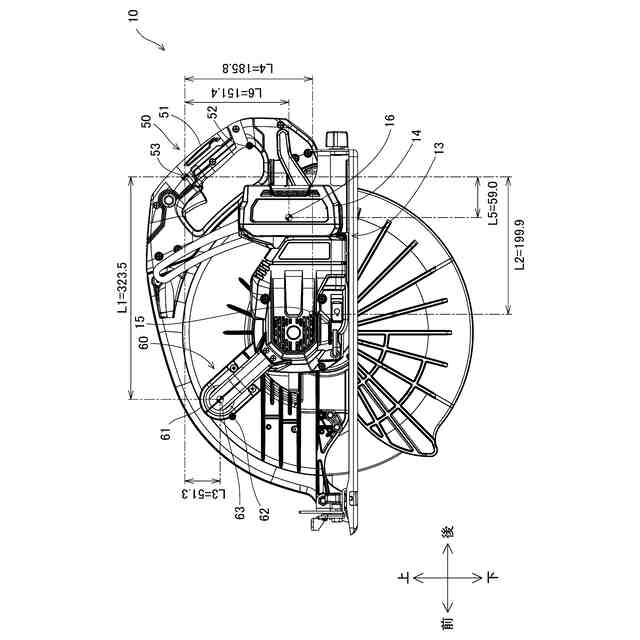

マルノコの寸法の第２の例を示す左側面図である。
マルノコの寸法の第２の例を示す平面図である。

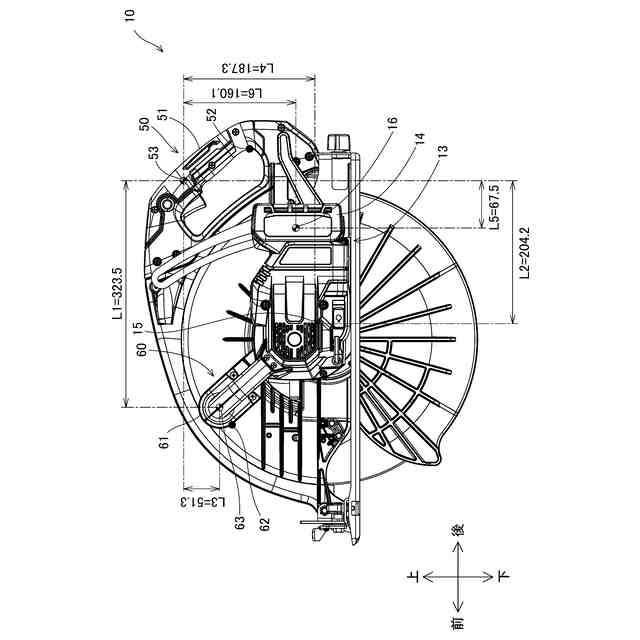

マルノコの寸法の第３の例を示す左側面図である。

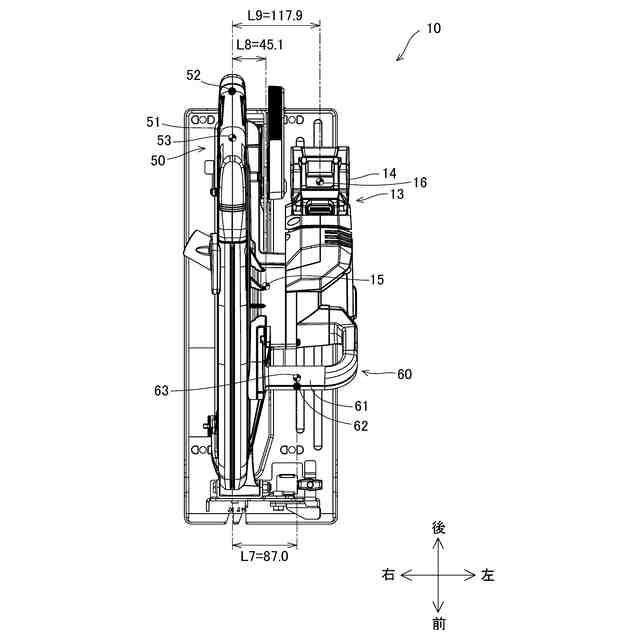

マルノコの寸法の第３の例を示す平面図である。
第２実施形態によるマルノコの左側面図である。
第２実施形態によるマルノコの右側面図である。
第２実施形態によるマルノコの平面図である。
第２実施形態によるマルノコの底面図である。
第２実施形態によるマルノコの正面図である。
第２実施形態によるマルノコの背面図である。
最終出力シャフトのトルクと、刃先の周速と丸鋸刃の径との積と、の関係を示すグラフである。
第３実施形態によるマルノコの平面図である。
