公開番号2025093516
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209218
出願日2023-12-12
発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類H10K 59/122 20230101AFI20250617BHJP()
要約【課題】表示品質が向上した表示装置を提供する。
【解決手段】表示装置は、第1画素と、第2画素と、を含む複数の画素と、隣り合う前記画素の間に設けられる、バンクと、を備え、前記複数の画素それぞれは、基材上に、陽極と、前記陽極上に設けられる、有機EL層と、前記有機EL層の側面を覆って設けられる、保護層と、前記保護層及び前記バンクの開口部に設けられ、前記有機EL層に接して設けられる、陰極と、を備え、前記保護層は、前記有機EL層の側面に設けられる側壁と、前記有機EL層の上面に設けられる第1上層と、を備え、前記第1上層の上面に、前記側壁に近接して犠牲層が設けられる。
【選択図】図4
特許請求の範囲【請求項１】
第１画素と、第２画素と、を含む複数の画素と、
隣り合う前記画素の間に設けられる、バンクと、
を備え、
前記複数の画素それぞれは、
基材上に、
陽極と、
前記陽極上に設けられる、有機ＥＬ層と、
前記有機ＥＬ層の側面を覆って設けられる、保護層と、
前記保護層及び前記バンクの開口部に設けられ、前記有機ＥＬ層に接して設けられる、陰極と、
を備え、
前記保護層は、前記有機ＥＬ層の側面に設けられる側壁と、前記有機ＥＬ層の上面に設けられる第１上層と、を備え、
前記第１上層の上面に、前記側壁に近接して犠牲層が設けられる、表示装置。
続きを表示（約 740 文字）【請求項２】
前記複数の画素は、さらに第３画素を含み、
前記第３画素は、
前記基材上に、
前記陽極と、
前記陽極上に設けられる、前記有機ＥＬ層と、
前記有機ＥＬ層の側面を覆って設けられる、前記保護層と、
前記保護層及び前記バンクの開口部に設けられ、前記有機ＥＬ層に接して設けられる、前記陰極と、
を備え、
前記保護層は、前記有機ＥＬ層の側面に設けられる前記側壁と、前記有機ＥＬ層の上面に設けられる前記第１上層と、を備え、
前記第１上層の上面に、前記側壁に近接して前記犠牲層が設けられる、請求項１に記載の表示装置。
【請求項３】
前記複数の画素は、さらに第３画素を含み、
前記第３画素は、
前記基材上に、
前記陽極と、
前記陽極上に設けられる、前記有機ＥＬ層と、
前記有機ＥＬ層の側面を覆って設けられる、前記保護層と、
前記保護層及び前記バンクの開口部に設けられ、前記有機ＥＬ層に接して設けられる、前記陰極と、
を備え、
前記保護層は、前記有機ＥＬ層の側面に設けられる前記側壁と、前記有機ＥＬ層の上面に設けられる前記第１上層と、を備え、
前記第３画素は、前記犠牲層を含まない、請求項１に記載の表示装置。
【請求項４】
前記保護層は、前記犠牲層上に、第２上層を含む、請求項１に記載の表示装置。
【請求項５】
前記保護層は、酸化アルミニウムで形成される、請求項１に記載の表示装置。
【請求項６】
前記犠牲層は、モリブデンタングステンで形成される、請求項１に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
陽極から注入された正孔と、陰極から注入された電子との再結合時のエネルギーを利用して、発光を得る有機エレクトロルミネッセンス（有機ＥＬ）表示装置が開発されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１１０８３号公報
国際公開第２０２２／１４４６６６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本実施形態の目的は、表示品質が向上した表示装置を提供することにある。
【課題を解決するための手段】
【０００５】
一実施形態に係る表示装置は、
第１画素と、第２画素と、を含む複数の画素と、
隣り合う前記画素の間に設けられる、バンクと、
を備え、
前記複数の画素それぞれは、
基材上に、
陽極と、
前記陽極上に設けられる、有機ＥＬ層と、
前記有機ＥＬ層の側面を覆って設けられる、保護層と、
前記保護層及び前記バンクの開口部に設けられ、前記有機ＥＬ層に接して設けられる、陰極と、
を備え、
前記保護層は、前記有機ＥＬ層の側面に設けられる側壁と、前記有機ＥＬ層の上面に設けられる第１上層と、を備え、
前記第１上層の上面に、前記側壁に近接して犠牲層が設けられる。
【図面の簡単な説明】
【０００６】

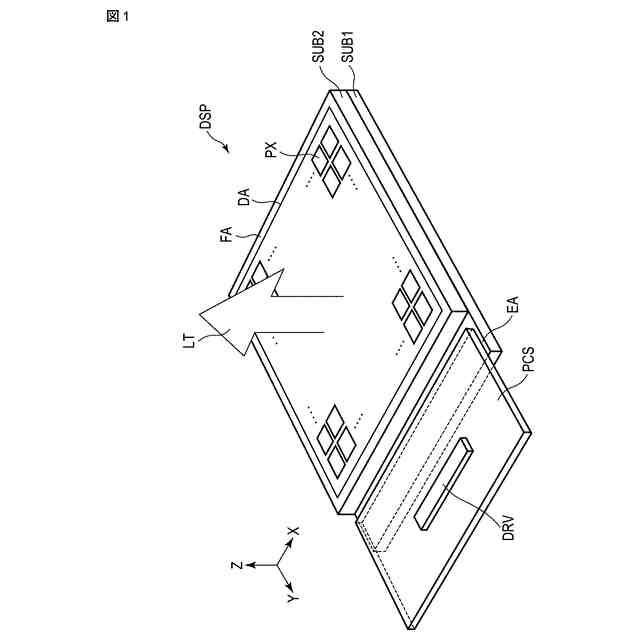

図１は、実施形態の表示装置の全体斜視図である。

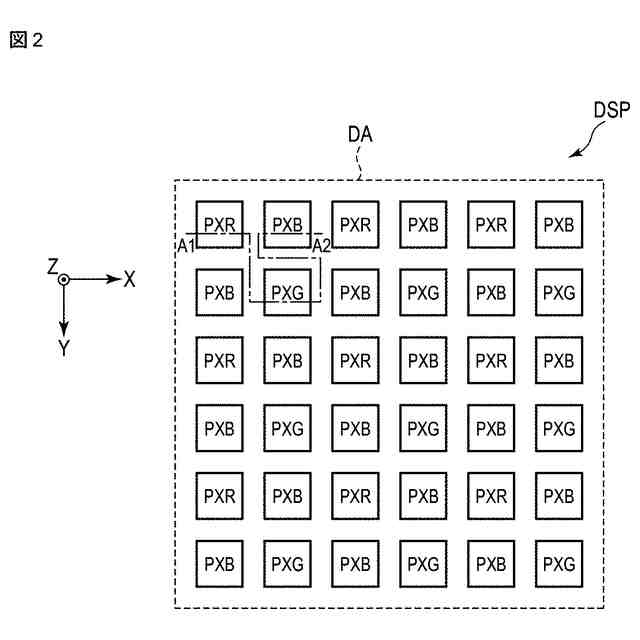

図２は、表示装置の概略的な構成の一例を示す部分平面図である。

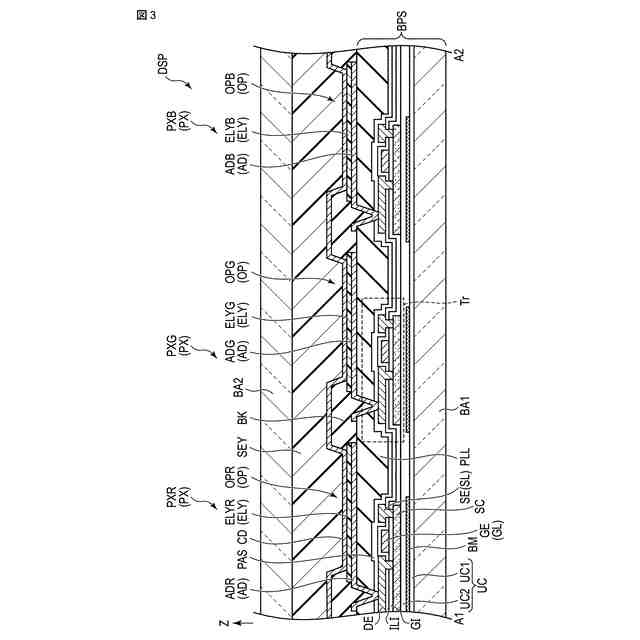

図３は、図２に示す表示装置の線Ａ１－Ａ２に沿った断面図である。
図４は、実施形態１の表示装置の概略的な構成の一例を示す断面図である。

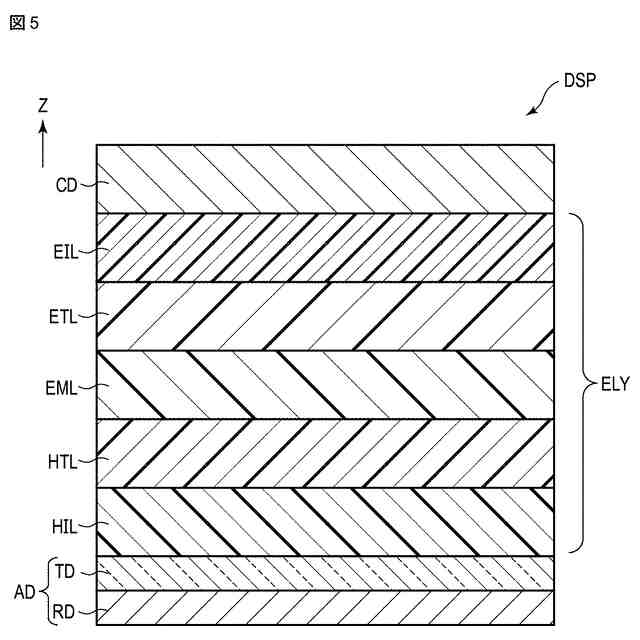

図５は、実施形態１の概略的な構成の一例を示す断面図である。

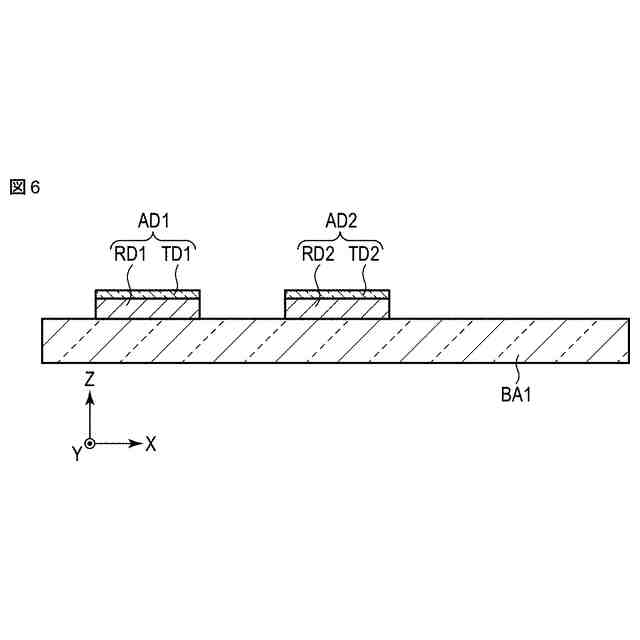

図６は、実施形態１の表示装置の製造方法を示す断面図である。

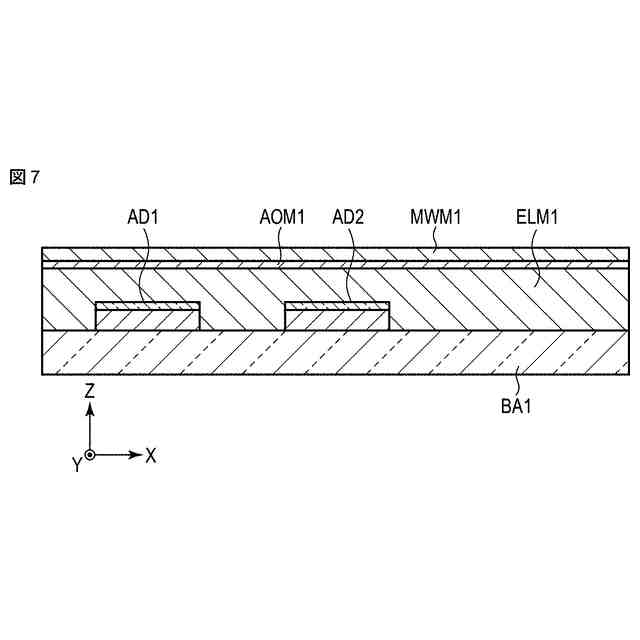

図７は、実施形態１の表示装置の製造方法を示す断面図である。

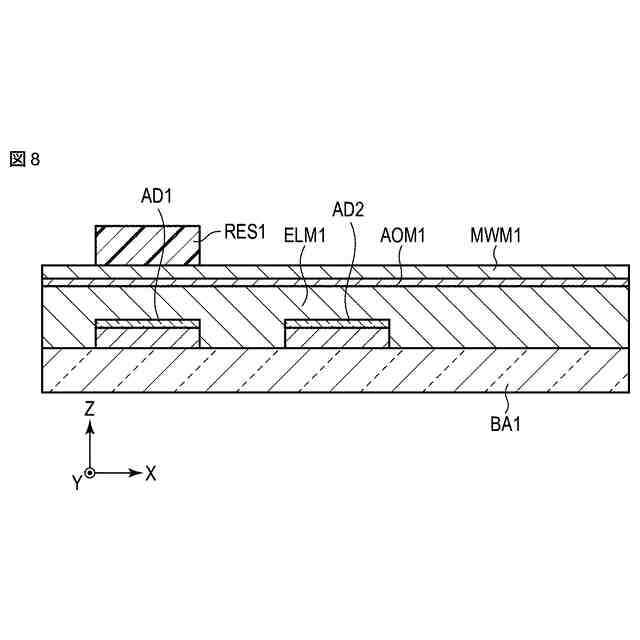

図８は、実施形態１の表示装置の製造方法を示す断面図である。

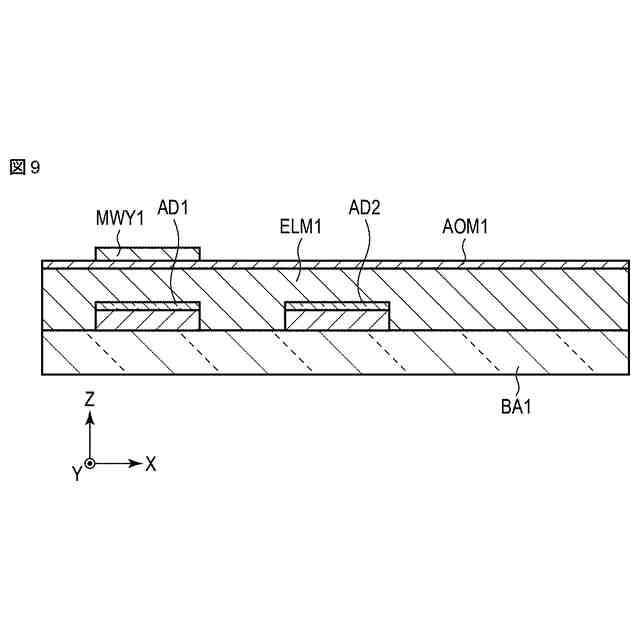

図９は、実施形態１の表示装置の製造方法を示す断面図である。
図１０は、実施形態１の表示装置の製造方法を示す断面図である。
図１１は、実施形態１の表示装置の製造方法を示す断面図である。
図１２は、実施形態１の表示装置の製造方法を示す断面図である。
図１３は、実施形態１の表示装置の製造方法を示す断面図である。
図１４は、実施形態１の表示装置の製造方法を示す断面図である。
図１５は、実施形態１の表示装置の製造方法を示す断面図である。
図１６は、実施形態１の表示装置の製造方法を示す断面図である。
図１７は、実施形態１の表示装置の製造方法を示す断面図である。
図１８は、実施形態１の表示装置の製造方法を示す断面図である。
図１９は、実施形態１の表示装置の製造方法を示す断面図である。
図２０は、実施形態１の表示装置の製造方法を示す断面図である。
図２１は、比較例１の表示装置の製造方法を示す断面図である。
図２２は、比較例１の表示装置の製造方法を示す断面図である。
図２３は、比較例１の表示装置の製造方法を示す断面図である。
図２４は、比較例２の表示装置の製造方法を示す断面図である。
図２５は、実施形態２の表示装置の概略的な構成の一例を示す断面図である。
図２６は、実施形態２の表示装置の製造工程を示す断面図である。
図２７は、実施形態２の表示装置の製造工程を示す断面図である。
図２８は、実施形態２の表示装置の製造工程を示す断面図である。
図２９は、実施形態２の表示装置の製造工程を示す断面図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の各実施の形態について、図面を参照しつつ説明する。なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００８】
本明細書で述べる実施形態は、一般的なものでなく、本発明の同一又は対応する特別な技術的特徴について説明する実施形態である。以下、図面を参照しながら一実施形態に係る表示装置について詳細に説明する。
【０００９】
本実施形態においては、第１方向Ｘ、第２方向Ｙ、及び、第３方向Ｚは、互いに直交しているが、９０度以外の角度で交差していてもよい。第３方向Ｚの矢印の先端に向かう方向を上又は上方と定義し、第３方向Ｚの矢印の先端に向かう方向とは反対側の方向を下又は下方と定義する。なお第１方向Ｘ、第２方向Ｙ、及び、第３方向Ｚを、それぞれ、Ｘ方向、Ｙ方向、及び、Ｚ方向と呼ぶこともある。
【００１０】
また、「第１部材の上方の第２部材」及び「第１部材の下方の第２部材」とした場合、第２部材は、第１部材に接していてもよく、又は第１部材から離れて位置していてもよい。後者の場合、第１部材と第２部材との間に、第３の部材が介在していてもよい。一方、「第１部材の上の第２部材」及び「第１部材の下の第２部材」とした場合、第２部材は第１部材に接している。
（【００１１】以降は省略されています）
