公開番号2025092773
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025062564,2024073635
出願日2025-04-04,2014-06-24
発明の名称電子機器
出願人株式会社半導体エネルギー研究所
代理人
主分類H05B 47/105 20200101AFI20250612BHJP(他に分類されない電気技術)
要約【課題】光量の調整が可能な発光装置を提供する。または、信頼性の高い発光装置を提供
する。または、消費電力の低い発光装置を提供する。または、影が生じにくい発光装置を
提供する。または、小型の発光装置を提供する。

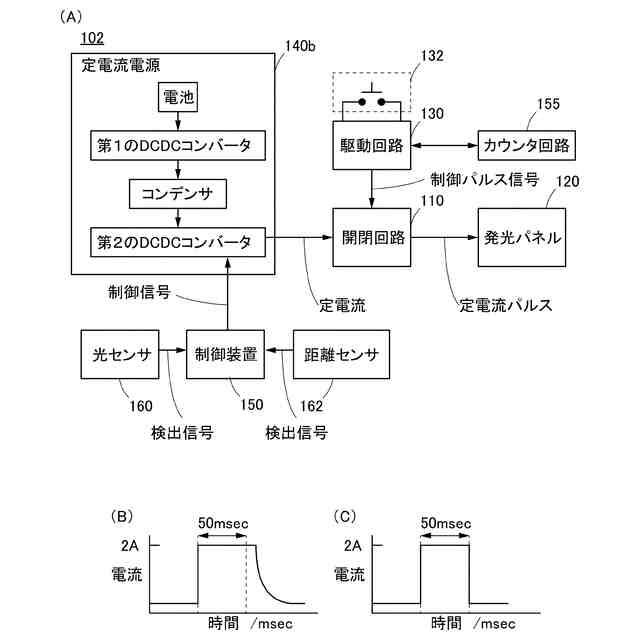

【解決手段】制御信号により定電流パルスの大きさを制御することで、光量の調整が可能
な発光装置である。具体的には、制御信号及び制御パルス信号が供給され、定電流パルス
を供給する定電流電源と、制御信号を供給する制御装置と、制御パルス信号を供給する駆
動回路と、定電流パルスが供給される発光パネルと、を有する発光装置を提供する。該制
御信号は、定電流パルスの大きさを制御する信号であり、該発光パネルは発光素子を有し
、発光素子の電流密度が10mA/cm²以上1000mA/cm²以下である。

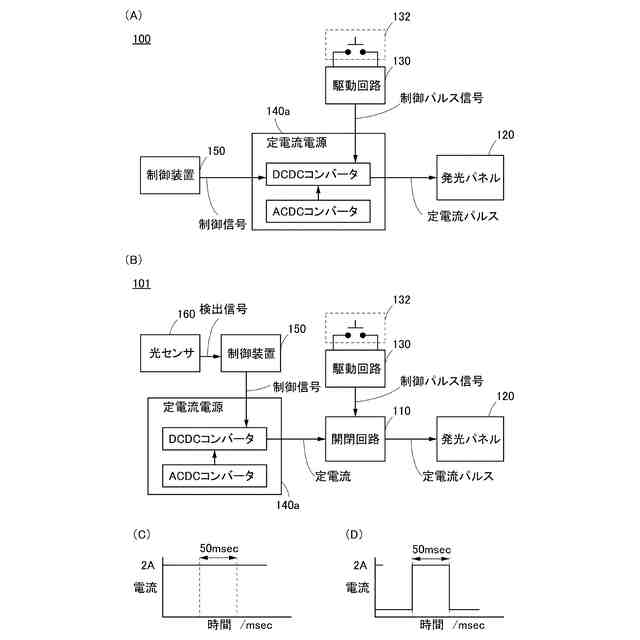

【選択図】図1
特許請求の範囲【請求項１】
制御信号及び制御パルス信号が供給され、定電流パルスを供給することができる定電流電源と、
前記制御信号を供給することができる制御装置と、
スタートスイッチを備え、前記スタートスイッチの開閉動作に伴い前記制御パルス信号を供給することができる駆動回路と、
前記定電流パルスが供給される発光パネルと、を有し、
前記制御信号は、前記定電流パルスの大きさを制御する信号であり、
前記発光パネルは発光素子を有し、
前記発光素子の電流密度が１０ｍＡ／ｃｍ
２
以上１０００ｍＡ／ｃｍ
２
以下である発光装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、発光装置及び電子機器、並びにそれらの駆動方法に関する。特に、本
発明の一態様は、有機エレクトロルミネッセンス（Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎ
ｃｅ、以下ＥＬとも記す）現象を利用した発光装置及び電子機器、並びにそれらの駆動方
法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
有機ＥＬを用いた発光素子（有機ＥＬ素子とも記す）の研究開発が盛んに行われている。

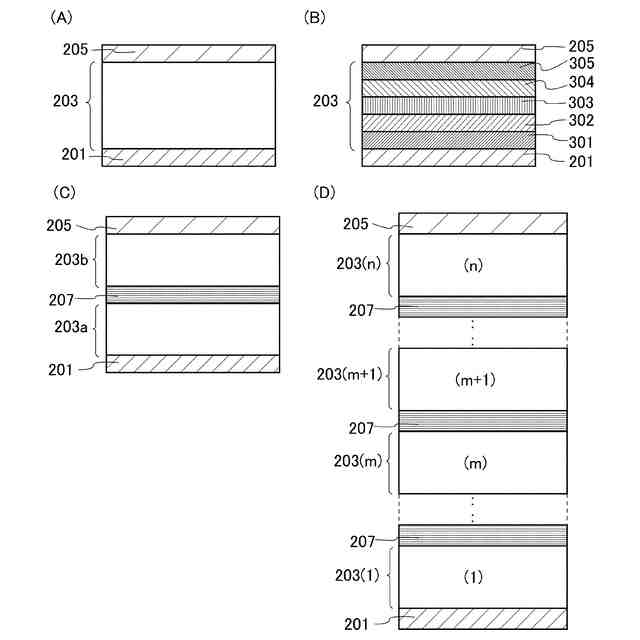

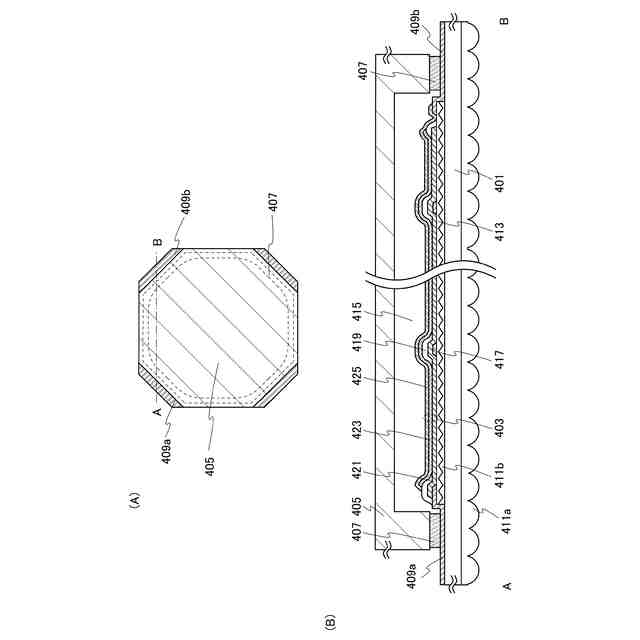

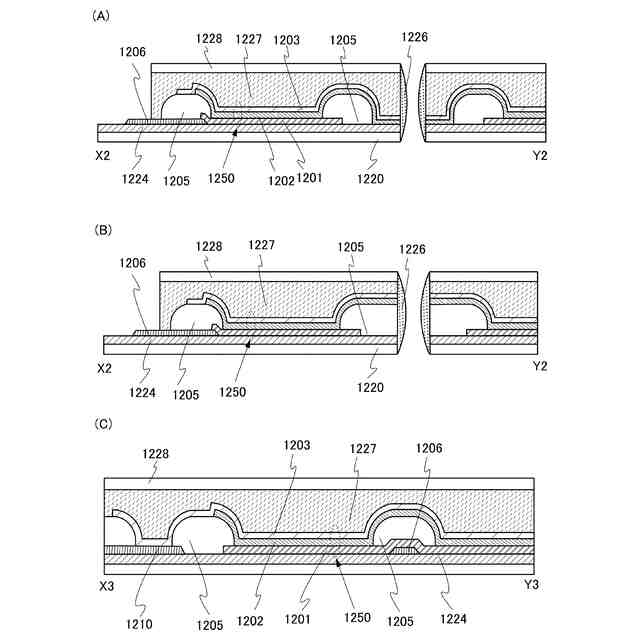

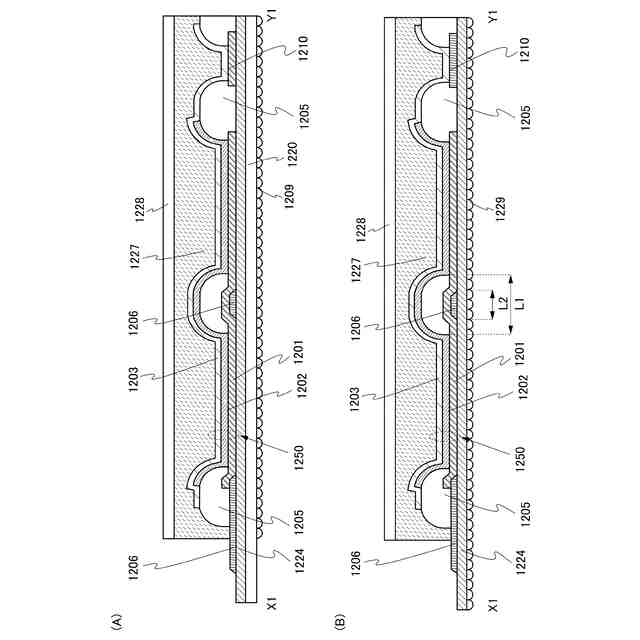

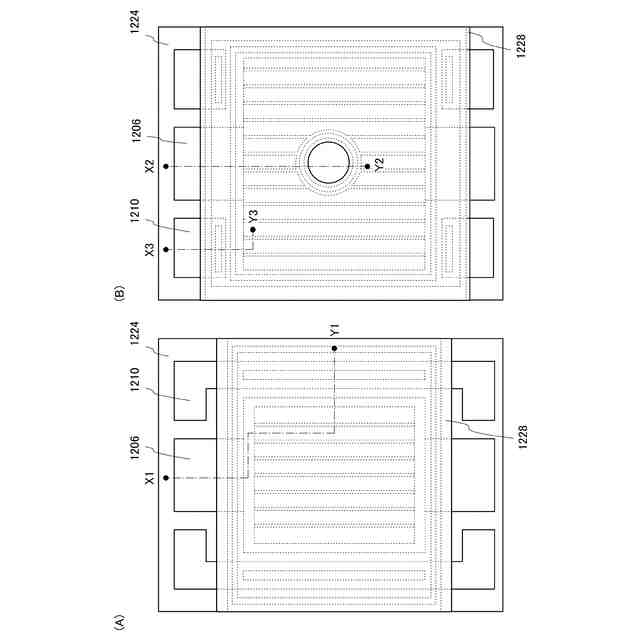

有機ＥＬ素子の基本的な構成は、一対の電極間に発光性の有機化合物を含む層（ＥＬ層と
も記す）を挟んだものである。この素子に電圧を印加することにより、発光性の有機化合
物からの発光を得ることができる。
【０００３】
有機ＥＬ素子は膜状に形成することが可能であるため、大面積の素子を容易に形成するこ
とができ、照明等に応用できる面光源としての利用価値も高い。
【０００４】
例えば、特許文献１には、有機ＥＬ素子を用いた照明器具が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００９－１３０１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
暗い場所でも写真を撮影できるように、フラッシュがカメラに搭載されている。
【０００７】
また、カメラを容易に携帯できるように、カメラの小型化や軽量化が求められている。
【０００８】
しかし、フラッシュを小さくすると、その発光部は線状又は点状に近づく。光は光源から
直進するため、一の物体が投影する影は、光源が小さいほど明瞭になる。これにより、例
えば、フラッシュを用いて人の顔を暗い場所で撮影すると、鼻の影が頬に投影されてしま
う場合がある。
【０００９】
また、フラッシュが必要以上に強い光を発することで、本来明るさに強弱がある部分が写
真で白一色になってしまう場合がある（いわゆる白飛び）。一方、フラッシュの発光が弱
すぎると、暗い部分が写真で黒一色になってしまう場合がある（いわゆる黒潰れ）。した
がって、環境や被写体の状況によって、光量の調整が可能なフラッシュが求められている
。
【００１０】
例えば、無機材料を用いた発光ダイオードは光量の調整が可能であるが、点光源である。
同じ光量を発する場合、点光源は、面光源や線光源に比べて、単位面積当たりの光量を大
きくするか、発光時間を長くする必要がある。該発光ダイオードは発熱を伴って発光する
ため、大電流を流しての発光や長時間の発光により、該発光ダイオードの発熱量は多くな
り、寿命が低下する恐れや、素子が破壊する恐れがある。高輝度型の発光ダイオードであ
っても、信頼性の観点から、１．０Ａ以上、さらには１．５Ａ以上の電流を流すことは困
難である。
（【００１１】以降は省略されています）
