公開番号2025092310
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023212587
出願日2023-12-16
発明の名称フミン酸溶出に基づく重金属汚染土壌の修復装置および方法
出願人生態環境部南京環境科学研究所
代理人個人
主分類B09C 1/08 20060101AFI20250612BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】改善されたAsとCd除去率が得られ、操作が便利で自動化の程度が高い重金属汚染土壌の修復装置および修復方法を提供する。
【解決手段】修復装置は、振動篩および溶出バケットから構成され、振動篩の底部側に設けられた泥排出管は溶出バケットの頂部側に設けられた給料ホッパーとドッキングされ、給料ホッパー内壁に分注口が設けられ、分注口の直下の溶出バケット頂部にメインスロットが設けられ、メインスロット内部にサンプリングボトルが摺動可能に設けられる。修復方法は、篩分け(S1)、フミン酸溶液と土壌をサンプリングボトルに添加する分注(S2)、土壌とフミン酸溶液を十分に接触させる溶出(S3)、フミン酸溶液のpH値および土壌とフミン酸溶液の固液比を調整するパラメータ調整(S4)の4つのステップを含む。
【選択図】図1
特許請求の範囲【請求項１】
振動篩（１）および溶出バケット（２）から構成され、
前記振動篩（１）の底部側に設けられた泥排出管（１１）は、前記溶出バケット（２）の
頂部側に設けられた給料ホッパー（３）とドッキングされ、前記泥排出管（１１）は前記
給料ホッパー（３）の上方に位置し、前記給料ホッパー（３）の内壁の前記泥排出管（１
１）が所在する側の中部に分注口（３１）が設けられ、前記分注口（３１）の直下の前記
溶出バケット（２）の頂部にメインスロット（２１）が設けられ、前記メインスロット（
２１）の内部にサンプリングボトル（４）が摺動可能に設けられ、前記サンプリングボト
ル（４）の頂部の縁の前記泥排出管（１１）が所在する側に主バネ軸（４１）が設けられ
、前記サンプリングボトル（４）の頂部の縁の両側に前記主バネ軸（４１）に対して副バ
ネ軸（４２）が対称的に設けられ、前記主バネ軸（４１）上に、前記サンプリングボトル
（４）の頂部の開口をシールしてドッキングするためのシール板（４３）が固定的に設け
られ、前記副バネ軸（４２）上に、前記サンプリングボトル（４）を前記メインスロット
（２１）の内部に固定するための固定板（４４）が設けられ、前記溶出バケット（２）の
頂部の前記メインスロット（２１）に対応する両側に、それぞれ前記固定板（４４）を配
置するための副スロット（２２）が設けられ、
前記溶出バケット（２）の頂部中心に攪拌モータ（５）が設けられ、前記攪拌モータ（５
）の底部出力端に前記溶出バケット（２）を貫通する攪拌軸（５１）が設けられ、前記攪
拌軸（５１）に、上から下へ複数組の攪拌ロッドセット（５２）が設けられ、前記攪拌軸
（５１）の最上方の１組の攪拌ロッドセット（５２）の上方に連結ロッド（５３）が設け
られ、前記連結ロッド（５３）の端部に回転軸（５４）が回転可能に接続され、前記回転
軸（５４）の端部に、前記サンプリングボトル（４）を載置するための載置スロット（５
５）が設けられ、前記サンプリングボトル（４）が前記メインスロット（２１）の内部に
固定された場合、前記サンプリングボトル（４）が前記載置スロット（５５）の真上に位
置し、前記載置スロット（５５）の外側壁の前記泥排出管（１１）が所在する側にギアシ
ャフト（５６）が設けられ、前記ギアシャフト（５６）は前記溶出バケット（２）の内壁
に設けられたギアディスク（２３）と噛み合わされ、前記サンプリングボトル（４）は鉄
製であり、表面に腐食防止層がコーティングされ、前記載置スロット（５５）の内壁底部
は磁石製であり、
前記溶出バケット（２）の頂部に、酸補充管（２４）、脱イオン水補充管（２５）、アル
カリ液補充管（２６）およびフミン酸補充管（２７）が設けられている、
ことを特徴とするフミン酸溶出に基づく重金属汚染土壌の修復装置。
続きを表示（約 3,100 文字）【請求項２】
前記振動篩（１）の底部四隅にそれぞれ支柱（１３）が設けられ、４つの支柱（１３）の
底部に可動ベース（８）が接続され、前記溶出バケット（２）が前記可動ベース（８）上
に位置し、前記振動篩（１）の一側壁の底部に砂排出管（１２）が設けられ、前記サンプ
リングボトル（４）、前記メインスロット（２１）、前記載置スロット（５５）の断面形
状はいずれも円形であり、前記溶出バケット（２）の側壁にサンプリング口（２８）が設
けられ、前記サンプリングボトル（４）が前記攪拌軸（５１）および前記ギアシャフト（
５６）の共同作用下で前記サンプリング口（２８）の位置まで移動すると、前記サンプリ
ングボトル（４）の開口方向が垂直上方であり、前記シール板（４３）の内壁に封止プラ
グ（４５）が設けられる、ことを特徴とする請求項１に記載のフミン酸溶出に基づく重金
属汚染土壌の修復装置。
【請求項３】
前記分注口（３１）に摺動ストッパー（６）が設けられ、前記給料ホッパー（３）の外側
壁の前記分注口（３１）に対応する両側にそれぞれ固定ブロック（３２）が設けられ、前
記固定ブロック（３２）の内側壁に摺動溝（３３）が設けられ、前記摺動ストッパー（６
）の両側にそれぞれスライダ（６１）が設けられ、前記スライダ（６１）は前記摺動溝（
３３）と１対１で対応して摺動可能に接続され、２つの前記固定ブロック（３２）の頂部
間に第１制限ブロック（３４）が設けられ、２つの前記固定ブロック（３２）の底部間に
第２制限ブロック（３５）が設けられ、前記摺動ストッパー（６）は鉄製であり、表面に
腐食防止層がコーティングされ、前記第１制限ブロック（３４）は磁石製である、ことを
特徴とする請求項１に記載のフミン酸溶出に基づく重金属汚染土壌の修復装置。
【請求項４】
前記溶出バケット（２）の頂部の側壁の前記泥排出管（１１）に対応する下方位置にＬ字
形のロッド（２９）が設けられ、前記サンプリングボトル（４）が前記メインスロット（
２１）の内部に固定された場合、前記Ｌ字形のロッド（２９）端部が前記シール板（４３
）の端部に接触して前記シール板（４３）を開き、摺動ストッパー（６）の底部中心に制
限ロッド（６２）が設けられ、前記サンプリングボトル（４）が前記メインスロット（２
１）の内部に固定された場合、前記制限ロッド（６２）が前記シール板（４３）の一側に
位置し、サンプリングボトル（４）に６００～８００ｍｌフミン酸溶液が入れられ、土壌
が前記サンプリングボトル（４）に落下し、土壌とフミン酸溶液の固液比が１ｇ：１６ｍ
Ｌに達すると、サンプリングボトル（４）の総重量が前記副バネ軸（４２）の重量限界に
達し、サンプリングボトル（４）が落下し、サンプリングボトル（４）が落下するとき、
前記シール板（４３）が主バネ軸（４１）の作用下で反発しながら前記制限ロッド（６２
）に衝突し、前記摺動ストッパー（６）を前記第１制限ブロック（３４）から分離させて
前記摺動ストッパー（６）を前記第２制限ブロック（３５）と相互接触するように摺動さ
せる、ことを特徴とする請求項３に記載のフミン酸溶出に基づく重金属汚染土壌の修復装
置。
【請求項５】
前記攪拌ロッドセット（５２）は３～６組あり、各組の攪拌ロッドセット（５２）は２～
５本の攪拌棒を含み、前記溶出バケット（２）の側壁に排出管（７）が設けられる、こと
を特徴とする請求項１に記載のフミン酸溶出に基づく重金属汚染土壌の修復装置。
【請求項６】
請求項１～５のいずれか１項に記載のフミン酸溶出に基づく重金属汚染土壌の修復装置に
基づくフミン酸溶出に基づく重金属汚染土壌の修復方法であって、
Ｓ１、篩分け：重金属汚染土壌を前記振動篩（１）によって破砕し篩分け、前記泥排出管
（１１）を介して粒径＜５ｍｍの土壌を排出し、土壌を前記給料ホッパー（３）に落入さ
せるステップと、
Ｓ２、分注：土壌が前記給料ホッパー（３）を介して前記溶出バケット（２）に落入する
過程で、一部の土壌が分注口（３１）から前記サンプリングボトル（４）に落入し、前記
溶出バケット（２）と前記サンプリングボトル（４）に調製されたフミン酸溶液が事前に
添加され、調製されたフミン酸溶液のｐＨ値が７であり、質量濃度が１０ｇ／Ｌであり、
前記サンプリングボトル（４）中の土壌とフミン酸溶液が予め設定された固液比１ｇ：１
６ｍＬに達したとき、前記サンプリングボトル（４）の総重量も前記副バネ軸（４２）の
重量限界に達し、前記サンプリングボトル（４）が落下し始め、２つの前記副バネ軸（４
２）が２つの前記固定板（４４）を収縮させるように駆動し、前記主バネ軸（４１）が前
記シール板（４３）を反発して前記サンプリングボトル（４）の開口を封止し、その後前
記サンプリングボトル（４）が前記載置スロット（５５）内に落入して固定されるステッ
プと、
Ｓ３、溶出：前記溶出バケット（２）の内部土壌とフミン酸溶液が予め設定された固液比
１ｇ：１６ｍＬに達するまで、土壌が前記給料ホッパー（３）を介して前記溶出バケット
（２）に落入し続け、その後前記攪拌モータ（５）を起動して前記攪拌軸（５１）を回転
させ、同時に前記攪拌ロッドセット（５２）を駆動して前記溶出バケット（２）の内部土
壌とフミン酸溶液を攪拌し、溶出バケット（２）の内部土壌の溶出を実現すると同時に、
前記連結ロッド（５３）の回転下で前記載置スロット（５５）と前記サンプリングボトル
（４）を移動させるように駆動し、前記ギアシャフト（５６）が前記ギアディスク（２３
）と噛み合って回転し、前記サンプリングボトル（４）を連続的に反転させ、サンプリン
グボトル（４）の内部土壌とフミン酸溶液を十分に接触させ、サンプリングボトル（４）
の内部土壌の溶出を実現するステップと、
Ｓ４、パラメータ調整：ステップＳ３の溶出工程を３０ｍｉｎ実行した後、前記サンプリ
ングボトル（４）中の溶出後の土壌を取り出し、溶出後の土壌中の重金属を検出し、検出
結果に基づいてフミン酸溶液のｐＨ値および土壌とフミン酸溶液の固液比を調整し、前記
溶出バケット（２）の内部フミン酸溶液のｐＨ値を調整する必要がある場合、酸またはア
ルカリ液を添加し、前記溶出バケット（２）の内部土壌とフミン酸溶液の固液比を調整す
る必要がある場合、フミン酸溶液を添加し、前記溶出バケット（２）の内部フミン酸溶液
の質量濃度を調整する必要がある場合、脱イオン水を添加し、調整が完了した後、前記溶
出バケット（２）の内部細粒土壌を１～２ｈ溶出し、重金属汚染土壌の修復を完了するス
テップと、を含む、ことを特徴とするフミン酸溶出に基づく重金属汚染土壌の修復方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、土壌重金属汚染修復の技術分野に関し、具体的にフミン酸溶出に基づく重金属
汚染土壌の修復装置および方法に関する。
続きを表示（約 7,000 文字）【背景技術】
【０００２】
土壌中のヒ素（Ａｓ）やカドミウム（Ｃｄ）等の重金属の共汚染は、難分解性であると同
時に、非常に複雑で除去が困難である。そのため、産業廃棄物土壌を再利用に適したもの
にするために、産業廃棄物土壌の浄化方法を研究し、最適化することが急務となっている
。
土壌溶出は、土壌中の重金属汚染物質を迅速に除去し、汚染土壌の処理を短期間で完了す
ることができる。フミン酸は、微生物による動植物の遺体の分解・変質や、地球化学の一
連の過程によって生じ、蓄積される有機物質の一種である。有機酸であり、キレート剤で
あり、界面活性剤でもあり、土壌溶出剤の調製に理想的な原料である。
フミン酸を用いた土壌重金属溶出修復工程では、最適な溶出条件を選別し、工程全体を短
時間で行い、高い溶出効率を得る必要がある。既存の技術では、フミン酸濃度、フミン酸
ｐＨおよび汚染土壌とフミン酸溶液固液比を正確に調整できる実施装置が不足している。
【発明の概要】
【０００３】
上記問題点を鑑み、本発明は、フミン酸溶出に基づく重金属汚染土壌の修復装置および方
法を提供する。
本発明の技術的解決策は以下のとおりである。
フミン酸溶出に基づく重金属汚染土壌の修復装置は、振動篩および溶出バケットから構成
され、前記振動篩の底部側に設けられた泥排出管は、前記溶出バケットの頂部側に設けら
れた給料ホッパーとドッキングされ、前記泥排出管は前記給料ホッパーの上方に位置し、
前記給料ホッパーの内壁の前記泥排出管が所在する側の中部に分注口が設けられ、前記分
注口の直下の前記溶出バケットの頂部にメインスロットが設けられ、前記メインスロット
の内部にサンプリングボトルが摺動可能に設けられ、前記サンプリングボトルの頂部の縁
の前記泥排出管が所在する側に主バネ軸が設けられ、前記サンプリングボトルの頂部の縁
の両側に前記主バネ軸に対して副バネ軸が対称的に設けられ、前記主バネ軸上に、前記サ
ンプリングボトルの頂部の開口をシールしてドッキングするためのシール板が固定的に設
けられ、前記副バネ軸上に、前記サンプリングボトルを前記メインスロットの内部に固定
するための固定板が設けられ、前記溶出バケットの頂部の前記メインスロットに対応する
両側に、それぞれ前記固定板を配置するための副スロットが設けられ、
前記溶出バケットの頂部中心に攪拌モータが設けられ、前記攪拌モータの底部出力端に前
記溶出バケットを貫通する攪拌軸が設けられ、前記攪拌軸に、上から下へ複数組の攪拌ロ
ッドセットが設けられ、前記攪拌軸の最上方の１組の攪拌ロッドセットの上方に連結ロッ
ドが設けられ、前記連結ロッドの端部に回転軸が回転可能に接続され、前記回転軸の端部
に、前記サンプリングボトルを載置するための載置スロットが設けられ、前記サンプリン
グボトルが前記メインスロットの内部に固定された場合、前記サンプリングボトルが前記
載置スロットの真上に位置し、前記載置スロットの外側壁の前記泥排出管が所在する側に
ギアシャフトが設けられ、前記ギアシャフトは前記溶出バケットの内壁に設けられたギア
ディスクと噛み合わされ、前記サンプリングボトルは鉄製であり、表面に腐食防止層がコ
ーティングされ、前記載置スロットの内壁底部は磁石製であり、前記サンプリングボトル
が落入した後に前記サンプリングボトルを固定するために使用され、
前記溶出バケットの頂部に、酸補充管、脱イオン水補充管、アルカリ液補充管およびフミ
ン酸補充管が設けられる。
本発明の一側面として、前記振動篩の底部四隅にそれぞれ支柱が設けられ、４つの支柱の
底部に可動ベースが接続され、前記溶出バケットが前記可動ベース上に位置し、前記振動
篩の一側壁の底部に砂排出管が設けられ、前記サンプリングボトル、前記メインスロット
、前記載置スロットの断面形状はいずれも円形であり、前記溶出バケットの側壁にサンプ
リング口が設けられ、前記サンプリングボトルが前記攪拌軸および前記ギアシャフトの共
同作用下で前記サンプリング口の位置まで移動すると、前記サンプリングボトルの開口方
向が垂直上方であり、前記シール板の内壁に封止プラグが設けられる。可動ベースを設け
ることで、装置全体を容易に移動でき、サンプリング口を設けることで作業者がサンプリ
ングボトルを容易に取り出すことができる。
本発明の一側面として、前記分注口が摺動ストッパーによって開放または封止され、前記
給料ホッパーの外側壁の前記分注口に対応する両側にそれぞれ固定ブロックが設けられ、
前記固定ブロックの内側壁に摺動溝が設けられ、前記摺動ストッパーの両側にそれぞれス
ライダが設けられ、前記スライダは前記摺動溝と１対１で対応して摺動可能に接続され、
２つの前記固定ブロックの頂部間に第１制限ブロックが設けられ、２つの前記固定ブロッ
クの底部間に第２制限ブロックが設けられ、前記摺動ストッパーは鉄製であり、表面に腐
食防止層がコーティングされ、前記第１制限ブロックは磁石製であり、前記摺動ストッパ
ーとドッキングされて固定されるために使用される。摺動ストッパーを設けることで分注
口を開放または封止し、第１制限ブロックの設置と併せて、摺動ストッパーと第１制限ブ
ロックが磁気的に固定され、常時開放状態に維持される。
本発明の別の側面として、前記溶出バケットの頂部側壁の前記泥排出管に対応する下方位
置にＬ字形のロッドが設けられ、前記サンプリングボトルが前記メインスロットの内部に
固定された場合、前記Ｌ字形のロッド端部が前記シール板の端部に接触して前記シール板
【図面の簡単な説明】
【０００４】

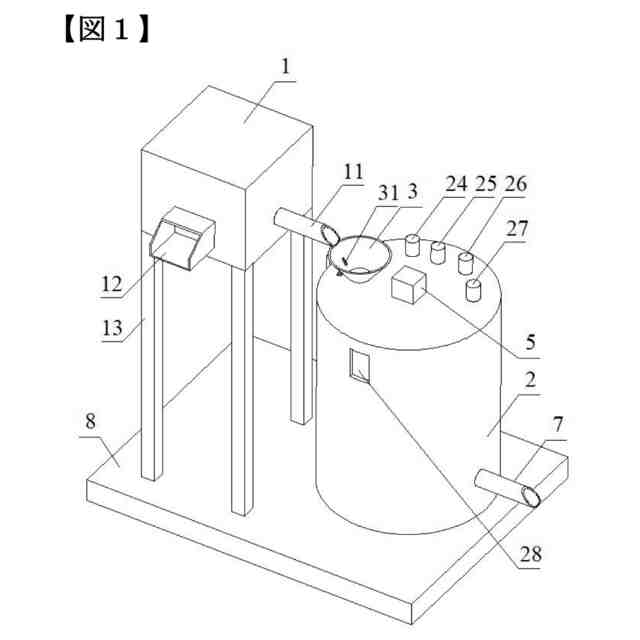

本発明の装置全体構造を示す概略図である。
本発明の装置の上面図である。
本発明の装置中の溶出バケットの内部構造を示す概略図である。

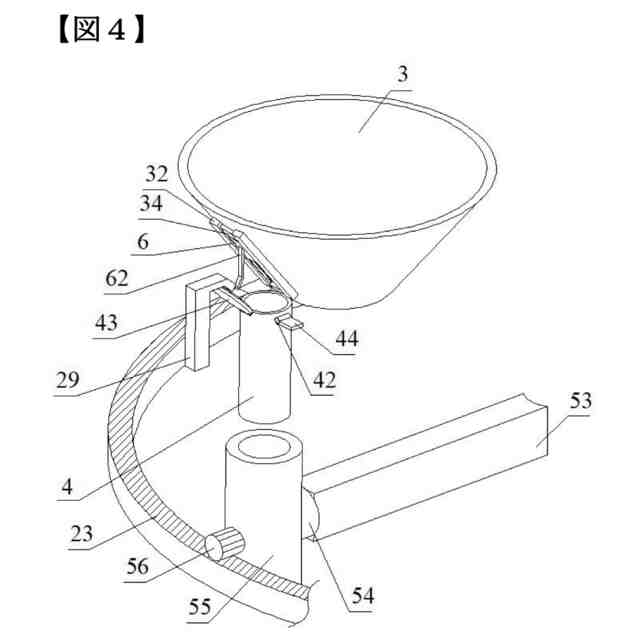

本発明の装置中の溶出バケットを省略した後のサンプリングボトルと載置スロットドッキング箇所の構造を示す概略図である。
本発明の装置中のサンプリングボトルがメインスロット内部に固定された場合の構造を示す概略図である。

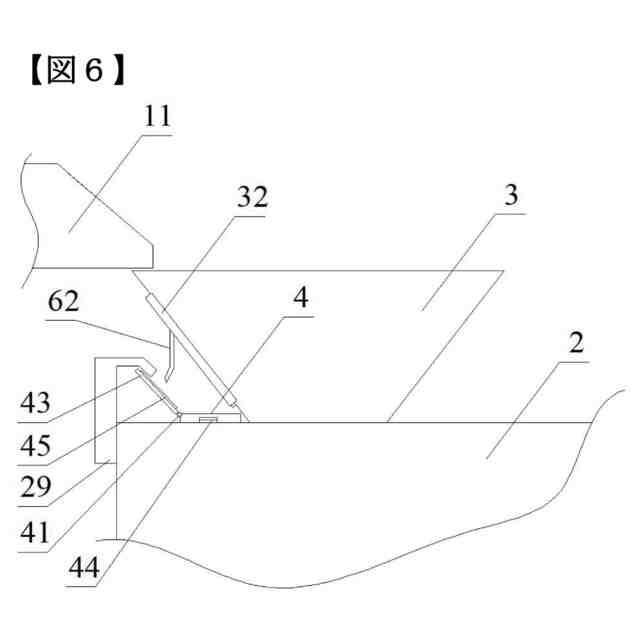

本発明の装置中のサンプリングボトルがメインスロット内部に固定された場合の正面図である。

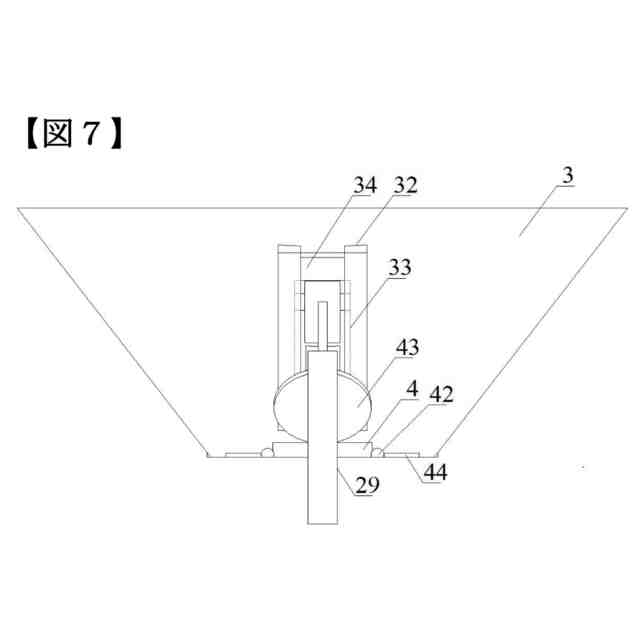

本発明の装置中の給料ホッパーの側面図である。
本発明の装置中のギアシャフトとギアディスクが噛み合わされた構造を示す概略図である。

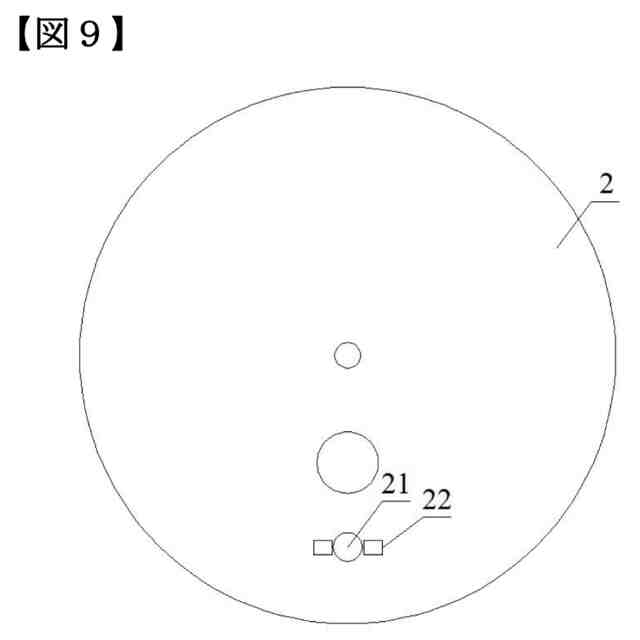

本発明の装置中の溶出バケットの上面の断面図である。
本発明のフミン酸溶出に基づく重金属汚染土壌の修復方法のフローチャートである。
【０００５】
[符号の説明]
１振動篩
１１泥排出管
１２砂排出管
１３支柱
２溶出バケット
２１メインスロット
２２副スロット
２３ギアディスク
２４酸補充管
２５脱イオン水補充管
２６アルカリ液補充管
２７フミン酸補充管
２８サンプリング口
２９Ｌ字形のロッド
３給料ホッパー
３１分注口
３２固定ブロック
３３摺動溝
３４第１制限ブロック
３５第２制限ブロック
４サンプリングボトル
４１主バネ軸
４２副バネ軸
４３シール板
４４固定板
４５封止プラグ
５攪拌モータ
５１攪拌軸
５２攪拌ロッドセット
５３連結ロッド
５４回転軸
５５載置スロット
５６ギアシャフト
６摺動ストッパー
６１スライダ
６２制限ロッド
７排出管
８可動ベース
【発明を実施するための形態】
【０００６】
実施例１
図１に示すように、フミン酸溶出に基づく重金属汚染土壌の修復装置は、振動篩１および
溶出バケット２から構成され、振動篩１の底部の四隅にそれぞれ支柱１３が設けられ、４
つの支柱１３の底部に可動ベース８が接続され、溶出バケット２は可動ベース８上に位置
し、振動篩１の底部側に設けられた泥排出管１１が溶出バケット２の頂部側に設けられた
給料ホッパー３とドッキングされ、泥排出管１１が給料ホッパー３の上方に位置し、振動
篩１の側壁底部に砂排出管１２が設けられ、溶出バケット２の頂部に酸補充管２４、脱イ
オン水補充管２５、アルカリ液補充管２６およびフミン酸補充管２７が設けられ、溶出バ
ケット２の側壁の振動篩１に対応する反対側に排出管７が設けられ、
図３～図６、図９に示すように、給料ホッパー３の内壁の泥排出管１１が所在する側の中
部に分注口３１が設けられ、分注口３１の直下の溶出バケット２の頂部にメインスロット
２１が設けられ、メインスロット２１の内部にサンプリングボトル４が摺動可能に設けら
れ、サンプリングボトル４の頂部縁の泥排出管１１が所在する側に主バネ軸４１が設けら
れ、サンプリングボトル４の頂部縁の両側に主バネ軸４１に対して副バネ軸４２が対称に
設けられ、主バネ軸４１上にサンプリングボトル４の頂部の開口をシールしてドッキング
されたシール板４３が固定され、シール板４３の内壁に封止プラグ４５が設けられ、副バ
ネ軸４２にサンプリングボトル４をメインスロット２１の内部に固定するための固定板４
４が設けられ、溶出バケット２の頂部のメインスロット２１の両側にそれぞれ固定板４４
を配置するための副スロット２２が設けられ、
図１～図４、図８に示すように、溶出バケット２の頂部中心に攪拌モータ５が設けられ、
攪拌モータ５は市販されている産業用攪拌モータであり、攪拌モータ５の底部出力端に溶
出バケット２を貫通する攪拌軸５１が設けられ、攪拌軸５１上に、上から下へ３組の攪拌
ロッドセット５２が設けられ、各組の攪拌ロッドセット５２上に、周方向に等間隔で３本
の攪拌棒が設けられ、攪拌軸５１の最上方の１組の攪拌ロッドセット５２の上方に連結ロ
ッド５３が設けられ、連結ロッド５３の端部に回転軸５４が回転可能に接続され、回転軸
５４の端部にサンプリングボトル４を載置するための載置スロット５５が設けられ、サン
プリングボトル４がメインスロット２１内部に固定された場合、サンプリングボトル４が
載置スロット５５の真上に位置し、載置スロット５５の外側壁の泥排出管１１が所在する
側にギアシャフト５６が設けられ、ギアシャフト５６は溶出バケット２内壁に設けられた
ギアディスク２３と噛み合わされ、サンプリングボトル４は鉄製であり、表面に腐食防止
層塗料がコーティングされ、載置スロット５５の内壁底部は磁石製であり、サンプリング
ボトル４が落入した後サンプリングボトル４を固定するために使用され、サンプリングボ
トル４、メインスロット２１、載置スロット５５の断面形状はいずれも円形であり、溶出
バケット２の側壁にサンプリング口２８が設けられ、サンプリングボトル４が攪拌軸５１
およびギアシャフト５６の共同作用下でサンプリング口２８の位置に移動するとき、サン
プリングボトル４の開口方向が垂直上方であり、
図４～７に示すように、分注口３１が摺動ストッパー６によって開放または封止され、給
料ホッパー３の外側壁の分注口３１に対応する両側にそれぞれ固定ブロック３２が設けら
れ、固定ブロック３２の内側壁に摺動溝３３が設けられ、摺動ストッパー６の両側にそれ
ぞれスライダ６１が設けられ、スライダ６１は摺動溝３３と１対１で対応して摺動可能に
接続され、２つの固定ブロック３２の頂部間に第１制限ブロック３４が設けられ、２つの
固定ブロック３２の底部間に第２制限ブロック３５が設けられ、摺動ストッパー６は鉄製
であり、表面に腐食防止層塗料がコーティングされ、第１制限ブロック３４は磁石製であ
り、摺動ストッパー６とドッキングされて固定され、溶出バケット２の頂部側壁の泥排出
管１１の下方にＬ字形のロッド２９が設けられ、サンプリングボトル４がメインスロット
２１の内部に固定された場合、Ｌ字形のロッド２９の端部がシール板４３の端部に接触し
てシール板４３の開放を維持し、摺動ストッパー６の底部中心に制限ロッド６２が設けら
れ、サンプリングボトル４がメインスロット２１の内部に固定された場合、制限ロッド６
２がシール板４３の一側に位置し、サンプリングボトル４に６４０ｍｌフミン酸溶液が入
られ、土壌がサンプリングボトル４に落下し、土壌とフミン酸溶液の固液比が１ｇ：１６
【０００７】
実験例
以下、具体的な実験を通じて本発明の装置および方法の実現可能性を検証し、実験で使用
される土壌は黒土であり、最初にサンプリングボトル４に添加されたフミン酸溶液の量は
６４０ｍＬであり、細粒黒土がサンプリングボトル４に４０ｇ落下したとき、副バネ軸４
２の重量限界に達し、サンプリングボトル４が落下し始め、サンプリングボトル４の内部
の細粒黒土の溶出を完了した後、サンプリングボトル４を取り出し、ステップＳ４を実施
し、検出されたデータをＤ-最適設計に基づく適合モデル式に代入し：
Ｙ
黒土-ヒ素
＝４１．６９-７．７３Ｘ
１
-４０．０７Ｘ
２
+１５．７９Ｘ
３
-９．２３Ｘ
１
２
+２９．６３Ｘ
２
２
-１０．２４Ｘ
３
２
-４．３３Ｘ
１
Ｘ
２
+１．９３Ｘ
１
Ｘ
３
-１．６１
Ｘ
２
Ｘ
３
、
Ｙ
黒土-カドミウム
＝４７．４８+２４．６Ｘ
１
-４０．８７Ｘ
２
+３．８２Ｘ
３
-１６．４
６Ｘ
１
２
+１６．９１Ｘ
２
２
-１４．２２Ｘ
３
２
-７．２８Ｘ
１
Ｘ
２
+０．６１Ｘ
１
Ｘ
３
-０
．５６Ｘ
２
Ｘ
３
、
Ｄ-最適設計に基づく適合モデルおよび適合度に対してＰ値検定を行い、ＡＮＯＶＡ分析
結果および有意性検定結果を得、本実験例の適合から得られたＰ値はすべて０．０００１
未満であり、黒土中のヒ素（Ａｓ）およびカドミウム（Ｃｄ）の除去率と３つの要因の関
係は、一般的に非常に有意であることを示し、
フミン酸溶液で黒土を溶出して得られたヒ素（Ａｓ）の除去率の実測値とＤ-最適設計に
基づく適合モデル式に対応するヒ素（Ａｓ）の除去率の予測値の適合度Ｒ
２
は０．８９８
９であり、フミン酸溶液で黒土を溶出して得られたカドミウム（Ｃｄ）の除去率の実測値
とＤ-最適設計に基づく適合モデル式に対応するカドミウム（Ｃｄ）の除去率の予測値の
