公開番号2025091490
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206677
出願日2023-12-07
発明の名称ステアリング装置
出願人豊田合成株式会社
代理人弁理士法人明成国際特許事務所
主分類B60Q 3/283 20170101AFI20250612BHJP(車両一般)
要約【課題】被照射領域の外縁近傍の一部の領域においては、目標とする混合された色を再現する。
【解決手段】ステアリング装置は、回転軸を中心として回転できるように移動体に設けられている回転部と、回転部に接続されており、回転部よりも回転軸から遠い位置に配されている周辺部と、周辺部を照射する光を射出する第1発光部と、を備える。第1発光部は、第1光を射出する第1素子と、第1光とは異なる色を有する第2光を射出する第2素子と、第1素子と第2素子とを覆う第1透光カバーと、を備える。第1透光カバーは、通過する光を拡散させる凹凸を備える第1拡散部を備える。第1拡散部は、第1透光カバーにおいて第1光または第2光が通過する第1通過部のうち、(i)第1素子と第2素子が並ぶ第1配置方向についての第1通過部の端と、(ii)第1光と第2光の両方が通過する第1全通過部の少なくとも一部と、を含む範囲に設けられている。
【選択図】図3
特許請求の範囲【請求項１】
移動体のステアリング装置であって、
回転軸を中心として回転できるように前記移動体に設けられている回転部と、
前記回転部に接続されている周辺部であって、前記回転部よりも前記回転軸から遠い位置に配されている、周辺部と、
前記周辺部を照射する光を射出する第１発光部と、を備え、
前記第１発光部は、
第１光を射出する第１素子と、
第１光とは異なる色を有する第２光を射出する第２素子と、
前記第１素子と前記第２素子とを覆い、光を透過する第１透光カバーと、を備え、
前記第１透光カバーは、通過する光を拡散させる凹凸を備える第１拡散部を備え、
前記第１拡散部は、前記第１透光カバーにおいて第１光と第２光の少なくとも一方が通過する部分である第１通過部のうち、（ｉ）前記第１素子と前記第２素子が並ぶ第１配置方向についての前記第１通過部の端と、（ｉｉ）第１光と第２光の両方が通過する部分である第１全通過部の少なくとも一部と、を含む範囲に設けられている、ステアリング装置。
続きを表示（約 2,800 文字）【請求項２】
請求項１に記載のステアリング装置であって、
前記第１透光カバーは、
前記第１素子からの第１光と前記第２素子からの第２光を受け取る第１面と、
前記第１面とは逆の側の面であり、前記ステアリング装置の外面の一部を構成し、前記第１面が受け取った光を前記周辺部に向けて射出する第２面と、を備え、
前記凹凸は、前記第１面に設けられている、ステアリング装置。
【請求項３】
請求項１に記載のステアリング装置であって、
前記第１発光部は、
前記第２素子と前記第１素子の間に配されている第３素子であって、第１光と第２光の混合によって生成できない色を有する第３光を射出する第３素子を備え、
前記第１透光カバーは、前記第３素子を覆う、ステアリング装置。
【請求項４】
請求項１に記載のステアリング装置であって、
前記第１透光カバーは、
前記第１拡散部に比べて通過する光を拡散させない第１透過部と、
通過する光を拡散させる凹凸を備える追加の拡散部と、を備え、
前記追加の拡散部は、第１配置方向について、前記第１透過部に対して前記第１拡散部とは逆の側に配されており、前記第１通過部のうち、（ｉ）前記第１配置方向についての前記第１通過部の他方の端と、（ｉｉ）前記第１全通過部の少なくとも一部と、を含む範囲に設けられており、
前記第１通過部における前記第１配置方向についての前記第１拡散部の大きさの割合は、２５％以下であり、
前記第１通過部における前記第１配置方向についての前記追加の拡散部の大きさの割合は、２５％以下である、ステアリング装置。
【請求項５】
請求項１から３のいずれか１項に記載のステアリング装置であって、
前記ステアリング装置が前記移動体に対して進行方向として前方を指示する基準角度位置に前記回転部があるとき、前記回転軸と前方とを含む面である基準面に対して、前記第１発光部とは逆の側に配され、前記周辺部を照射する光を射出する、第２発光部を備え、
前記第２発光部は、
第１光と同じ色を有する第４光を射出する第４素子と、
第２光と同じ色を有する第５光を射出する第５素子と、
前記第４素子と前記第５素子とを覆い、光を透過する第２透光カバーと、を備え、
前記第２透光カバーは、通過する光を拡散させる凹凸を備える第２拡散部を備え、
前記第２拡散部は、前記第２透光カバーにおいて第４光と第５光の少なくとも一方が通過する部分である第２通過部のうち、（ｉ）前記第４素子と前記第５素子が並ぶ第２配置方向についての前記第２通過部の端と、（ｉｉ）第４光と第５光の両方が通過する部分である第２全通過部の少なくとも一部と、を含む範囲に設けられており、
前記第１発光部から射出された光と、前記第２発光部から射出された光とは、前記周辺部上において、一部が重複する領域をそれぞれ照射する、ステアリング装置。
【請求項６】
請求項５に記載のステアリング装置であって、
前記第１透光カバーは、前記第１拡散部に比べて通過する光を拡散させない第１透過部を備え、
前記第１通過部における前記第１配置方向についての前記第１拡散部の大きさの割合は、５０％以下であり、
前記第２透光カバーは、前記第２拡散部に比べて通過する光を拡散させない第２透過部を備え、
前記第２通過部における前記第２配置方向についての前記第２拡散部の大きさの割合は、５０％以下である、ステアリング装置。
【請求項７】
請求項１から３のいずれか１項に記載のステアリング装置であって、
前記ステアリング装置は、
前記ステアリング装置が前記移動体に対して進行方向として前方を指示する基準角度位置に前記回転部があるとき、前記回転軸と前方とを含む面である基準面に対して、前記第１発光部とは逆の側に配され、前記周辺部を照射する光を射出する、第２発光部と、
前記基準面と重なる位置に配され、前記周辺部を照射する光を射出する、第３発光部と、を備え、
前記第２発光部は、
第１光と同じ色を有する第４光を射出する第４素子と、
第２光と同じ色を有する第５光を射出する第５素子と、
前記第４素子と前記第５素子とを覆い、光を透過する第２透光カバーと、を備え、
前記第２透光カバーは、通過する光を拡散させる凹凸を備える第２拡散部を備え、
前記第２拡散部は、前記第２透光カバーにおいて第４光と第５光の少なくとも一方が通過する部分である第２通過部のうち、（ｉ）前記第４素子と前記第５素子が並ぶ第２配置方向についての前記第２通過部の端と、（ｉｉ）第４光と第５光の両方が通過する部分である第２全通過部の少なくとも一部と、を含む範囲に設けられており、
前記第１透光カバーは、前記第１拡散部に比べて通過する光を拡散させない第１透過部を備え、
前記第２透光カバーは、前記第２拡散部に比べて通過する光を拡散させない第２透過部を備え、
前記第１通過部における前記第１配置方向についての前記第１拡散部の大きさの割合は、５０％以下であり、
前記第２通過部における前記第２配置方向についての前記第２拡散部の大きさの割合は、５０％以下である、ステアリング装置。
【請求項８】
請求項１に記載のステアリング装置であって、
前記凹凸は、前記第１配置方向と交わる方向に沿って延びる形状であって、前記第１配置方向と交わる前記方向に垂直な断面において、同一方向に突出する複数の三角形が隣接している形状を有する、ステアリング装置。
【請求項９】
請求項１に記載のステアリング装置であって、
前記凹凸は、前記第１配置方向と交わる方向に沿って延びる形状であって、前記第１配置方向と交わる前記方向に垂直な断面において、同一方向に突出する複数の曲線部分が隣接している形状を有する、ステアリング装置。
【請求項１０】
請求項１に記載のステアリング装置であって、
前記凹凸は、前記第１配置方向と交わる方向に沿って延びる形状であって、前記第１配置方向と交わる前記方向に垂直な断面において、第１方向に突出する複数の第１種の曲線部分と、前記第１方向とは逆の第２方向に突出する複数の第２種の曲線部分であって、それぞれ前記第１種の曲線部分の一つよりも前記第１配置方向のついての寸法が小さい、複数の第２種の曲線部分と、が交互に配されている形状を有する、ステアリング装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ステアリング装置に関する。
続きを表示（約 7,300 文字）【背景技術】
【０００２】
従来、車両のステアリング装置においてホイール部を照らす照明装置が存在する。特許文献１のステアリングホイール照明装置においては、パッド部および左右のスポーク部に、可視光を射出する発光部が装着されている。各発光部は、光をホイール部に向けて射出する。各発光部は、赤色、緑色、および青色のＬＥＤ素子を備える。各発光部は、それら３色の光の混合により、射出される光として任意の色の光を実現する。その結果、ホイール部を照らす光によって、たとえば、運転者にホイール部を把持するように促すことができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１１１４４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
互いに異なる３色の光を射出する３個のＬＥＤ素子は、発光部において、まったく同一の位置に重ねて配されることはできない。すなわち、互いに異なる色の光を射出する３個のＬＥＤ素子は、発光部において、異なる位置に配されている。このため、発光部からの光を照射される対象物上の被照射領域のうち、被照射領域の外縁近傍の一部の領域においては、３個のＬＥＤ素子のうちの一つのＬＥＤ素子の光のみが照射される場合がある。その結果、被照射領域の外縁近傍の一部の領域においては、目標とする混合された色が再現されず、その一つのＬＥＤ素子の色の成分が強く表れる。この問題は、特に、対象物上の被照射領域が、発光部に正対する平面ではなく、発光部との距離が異なる複数の部位を備える曲面である場合に、特に顕著となる。
【課題を解決するための手段】
【０００５】
本開示は、以下の形態として実現することが可能である。
【０００６】
（１）本開示の一形態によれば、移動体のステアリング装置が提供される。このステアリング装置は、回転軸を中心として回転できるように前記移動体に設けられている回転部と、前記回転部に接続されている周辺部であって、前記回転部よりも前記回転軸から遠い位置に配されている、周辺部と、前記周辺部を照射する光を射出する第１発光部と、を備える。前記第１発光部は、第１光を射出する第１素子と、第１光とは異なる色を有する第２光を射出する第２素子と、前記第１素子と前記第２素子とを覆い、光を透過する第１透光カバーと、を備える。前記第１透光カバーは、通過する光を拡散させる凹凸を備える第１拡散部を備える。前記第１拡散部は、前記第１透光カバーにおいて第１光と第２光の少なくとも一方が通過する部分である第１通過部のうち、（ｉ）前記第１素子と前記第２素子が並ぶ第１配置方向についての前記第１通過部の端と、（ｉｉ）第１光と第２光の両方が通過する部分である第１全通過部の少なくとも一部と、を含む範囲に設けられている。
このような態様とすることにより、第１発光部からの光を受ける周辺部上の被照射領域のうち、第１配置方向についての一方の外縁の近傍の部分には、第１透光カバーの第１拡散部を通過した光が照射される。その結果、被照射領域の一方の外縁近傍には、第１光と第２光とが拡散され混合されて生じた光が、照射される。このため、第１光の強度と第２光の強度とを調整することにより目標とする色の光を第１発光部から射出し、その光で周辺部を照射する場合に、被照射領域の一方の外縁近傍において、第１光または第２光のみが照射され、その色が強く認識される事態を防止できる。
（２）上記のステアリング装置において、前記第１透光カバーは、前記第１素子からの第１光と前記第２素子からの第２光を受け取る第１面と、前記第１面とは逆の側の面であり、前記ステアリング装置の外面の一部を構成し、前記第１面が受け取った光を前記周辺部に向けて射出する第２面と、を備え、前記凹凸は、前記第１面に設けられている、態様とすることもできる。
この態様においては、入射した第１光および第２光を拡散により混色する第１透光カバーの機能は、第１面の形状によって実現されている。このため、ステアリング装置の外面の一部を構成する第２面の形状は、第１光および第２光の拡散以外の要請に応じて、任意の形状に形成されることができる。
（３）上記のステアリング装置において、前記第１発光部は、前記第２素子と前記第１素子の間に配されている第３素子であって、第１光と第２光の混合によって生成できない色を有する第３光を射出する第３素子を備え、前記第１透光カバーは、前記第３素子を覆う、態様とすることもできる。
このような態様とすることにより、第１素子と第２素子と第３素子とが制御されることにより、任意の色相を有する光が第１発光部から射出されることができる。
（４）上記のステアリング装置において、前記第１透光カバーは、前記第１拡散部に比べて通過する光を拡散させない第１透過部と、通過する光を拡散させる凹凸を備える追加の拡散部と、を備え、前記追加の拡散部は、第１配置方向について、前記第１透過部に対して前記第１拡散部とは逆の側に配されており、前記第１通過部のうち、（ｉ）前記第１配置方向についての前記第１通過部の他方の端と、（ｉｉ）前記第１全通過部の少なくとも一部と、を含む範囲に設けられており、前記第１通過部における前記第１配置方向についての前記第１拡散部の大きさの割合は、２５％以下であり、前記第１通過部における前記第１配置方向についての前記追加の拡散部の大きさの割合は、２５％以下である、態様とすることもできる。
第１拡散部に比べて光を拡散させない第１透過部を通過する光においては、第１拡散部を通過する光よりも、第１透光カバーを通過する際に生じる光の損失の割合が小さい。このため、上記の態様においては、第１拡散部と追加の拡散部を通過する光によって、被照射領域の両端の外縁近傍において、第１光または第２光の色が強く認識される事態を防止できる。そして、第１透過部を通過する光によって、周辺部の被照射領域を照らす光全体の量を、多くすることができる。
（５）上記のステアリング装置において、前記ステアリング装置が前記移動体に対して進行方向として前方を指示する基準角度位置に前記回転部があるとき、前記回転軸と前方とを含む面である基準面に対して、前記第１発光部とは逆の側に配され、前記周辺部を照射する光を射出する、第２発光部を備え、前記第２発光部は、第１光と同じ色を有する第４光を射出する第４素子と、第２光と同じ色を有する第５光を射出する第５素子と、前記第４素子と前記第５素子とを覆い、光を透過する第２透光カバーと、を備え、前記第２透光カバーは、通過する光を拡散させる凹凸を備える第２拡散部を備え、前記第２拡散部は、前記第２透光カバーにおいて第４光と第５光の少なくとも一方が通過する部分である第２通過部のうち、（ｉ）前記第４素子と前記第５素子が並ぶ第２配置方向についての前記第２通過部の端と、（ｉｉ）第４光と第５光の両方が通過する部分である第２全通過部の少なくとも一部と、を含む範囲に設けられており、前記第１発光部から射出された光と、前記第２発光部から射出された光とは、前記周辺部上において、一部が重複する領域をそれぞれ照射する、態様とすることもできる。
この態様においては、第１発光部によって光を照射される周辺部上の領域の、第１配置方向についての他方の外縁部分には、第２発光部が射出した光が重ねて照射される。第２発光部によって光を照射される周辺部上の領域の、第２配置方向についての他方の外縁部分には、第１発光部が射出した光が重ねて照射される。このため、それらの外縁部分においては、第１光または第４光と、第２光または第５光と、のうちのいずれか一方のみが照射され、その色が強く認識される、という事態が生じにくい。一方、回転の方向についての被照射領域の外縁近傍の両端においては、第１拡散部または第２拡散部によって第１光と第２光、または第４光と第５光が拡散され混合されて生じた光が、照射される。このため、それらの外縁部分においても、第１光または第４光と、第２光または第５光と、のうちのいずれか一方のみが照射され、その色が強く認識される、という事態が生じにくい。よって、被照射領域の全体について、色むらの少ない光を照射することができる。
（６）上記のステアリング装置において、前記第１透光カバーは、前記第１拡散部に比べて通過する光を拡散させない第１透過部を備え、前記第１通過部における前記第１配置方向についての前記第１拡散部の大きさの割合は、５０％以下であり、前記第２透光カバーは、前記第２拡散部に比べて通過する光を拡散させない第２透過部を備え、前記第２通過部における前記第２配置方向についての前記第２拡散部の大きさの割合は、５０％以下である、態様とすることもできる。
第１拡散部に比べて光を拡散させない第１透過部を通過する光においては、第１拡散部を通過する光よりも、第１透光カバーを通過する際に生じる光の損失の割合が小さい。第２拡散部に比べて光を拡散させない第２透過部を通過する光においては、第２拡散部を通過する光よりも、第２透光カバーを通過する際に生じる光の損失の割合が小さい。このため、上記の態様においては、第１拡散部または第２拡散部を通過する光によって、被照射領域の外縁近傍において、第１光と、第２光と、第４光と、第５光と、のうちのいずれかの色が強く認識される事態を十分に防止できる。そして第１透過部または第２透過部を通過する光によって、周辺部の被照射領域を照らす光全体の量を、多くすることができる。
（７）上記のステアリング装置において、前記ステアリング装置は、前記ステアリング装置が前記移動体に対して進行方向として前方を指示する基準角度位置に前記回転部があるとき、前記回転軸と前方とを含む面である基準面に対して、前記第１発光部とは逆の側に配され、前記周辺部を照射する光を射出する、第２発光部と、前記基準面と重なる位置に配され、前記周辺部を照射する光を射出する、第３発光部と、を備え、前記第２発光部は、第１光と同じ色を有する第４光を射出する第４素子と、第２光と同じ色を有する第５光を射出する第５素子と、前記第４素子と前記第５素子とを覆い、光を透過する第２透光カバーと、を備え、前記第２透光カバーは、通過する光を拡散させる凹凸を備える第２拡散部を備え、前記第２拡散部は、前記第２透光カバーにおいて第４光と第５光の少なくとも一方が通過する部分である第２通過部のうち、（ｉ）前記第４素子と前記第５素子が並ぶ第２配置方向についての前記第２通過部の端と、（ｉｉ）第４光と第５光の両方が通過する部分である第２全通過部の少なくとも一部と、を含む範囲に設けられており、前記第１透光カバーは、前記第１拡散部に比べて通過する光を拡散させない第１透過部を備え、前記第２透光カバーは、前記第２拡散部に比べて通過する光を拡散させない第２透過部を備え、前記第１通過部における前記第１配置方向についての前記第１拡散部の大きさの割合は、５０％以下であり、前記第２通過部における前記第２配置方向についての前記第２拡散部の大きさの割合は、５０％以下である、態様とすることもできる。
第１拡散部に比べて光を拡散させない第１透過部を通過する光においては、第１拡散部を通過する光よりも、第１透光カバーを通過する際に生じる光の損失の割合が小さい。第２拡散部に比べて光を拡散させない第２透過部を通過する光においては、第２拡散部を通過する光よりも、第２透光カバーを通過する際に生じる光の損失の割合が小さい。このため、上記の態様においては、第１拡散部または第２拡散部を通過する光によって、被照射領域の外縁近傍において、第１光と、第２光と、第４光と、第５光と、のうちのいずれかの色が強く認識される事態を十分に防止できる。そして、第１透過部または第２透過部を通過する光、ならびに第３発光部が射出する光によって、周辺部の被照射領域を照らす光全体の量を、多くすることができる。
（８）上記のステアリング装置において、前記凹凸は、前記第１配置方向と交わる方向に沿って延びる形状であって、前記第１配置方向と交わる前記方向に垂直な断面において、同一方向に突出する複数の三角形が隣接している形状を有する、態様とすることもできる。
このような態様においては、凹凸を構成する三角形の斜面の角度を適切に設定することにより、凹凸による拡散光が向かう向きを、目標とする角度範囲に制御することができる。
（９）上記のステアリング装置において、前記凹凸は、前記第１配置方向と交わる方向に沿って延びる形状であって、前記第１配置方向と交わる前記方向に垂直な断面において、同一方向に突出する複数の曲線部分が隣接している形状を有する、態様とすることもできる。
このような態様においては、凹凸を構成する曲線部分の曲率および長さを適切に設定することにより、個々の曲線部分を通過した光が集光する位置、または個々の曲線部分を通過した光が照射対象にあたったときに占める範囲を、目標とする状態に応じて適切に制御することができる。
（１０）上記のステアリング装置において、前記凹凸は、前記第１配置方向と交わる方向に沿って延びる形状であって、前記第１配置方向と交わる前記方向に垂直な断面において、第１方向に突出する複数の第１種の曲線部分と、前記第１方向とは逆の第２方向に突出する複数の第２種の曲線部分であって、それぞれ前記第１種の曲線部分の一つよりも前記第１配置方向のついての寸法が小さい、複数の第２種の曲線部分と、が交互に配されている形状を有する、態様とすることもできる。
このような態様においては、凹凸を構成する第１種の曲線部分の曲率および長さを適切に設定することにより、個々の曲線部分を通過した光が集光する位置、または個々の曲線部分を通過した光が照射対象にあたったときに占める範囲を、目標とする状態に応じて適切に制御することができる。
また、隣接する二つの第１種の曲線部分の間に、逆方向に突出する第２種の曲線部分が配されているため、鋳造により第１透光カバーを製造する際の型抜きが容易である。
本開示は、移動体のステアリング装置以外の種々の形態で実現することも可能である。例えば、照明装置や、光照射装置、環境制御装置、警告装置等の形態で実現することができる。
【図面の簡単な説明】
【０００７】
第１実施形態としてのステアリング装置１の正面図である。

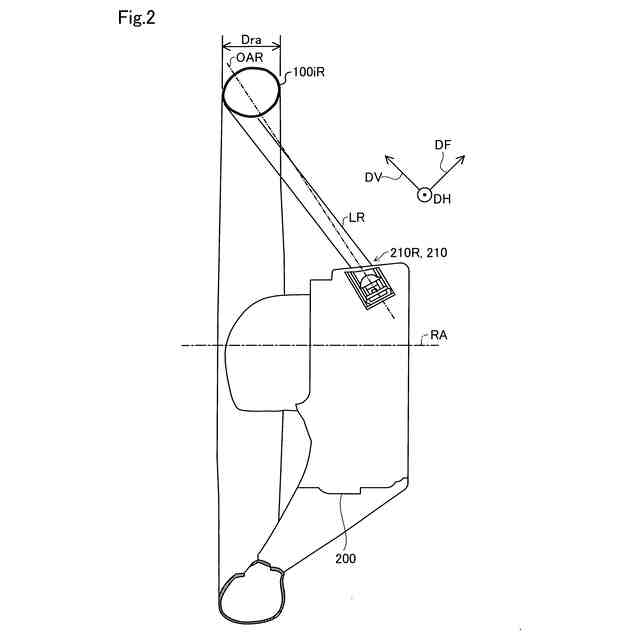

第１発光部２１０Ｒの構成および機能を示す説明図である。

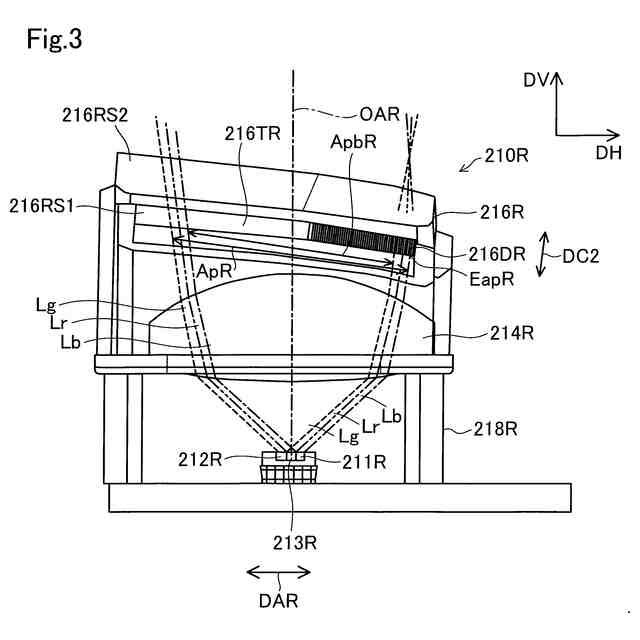

第１発光部２１０Ｒの構成をより詳細に示す説明図である。

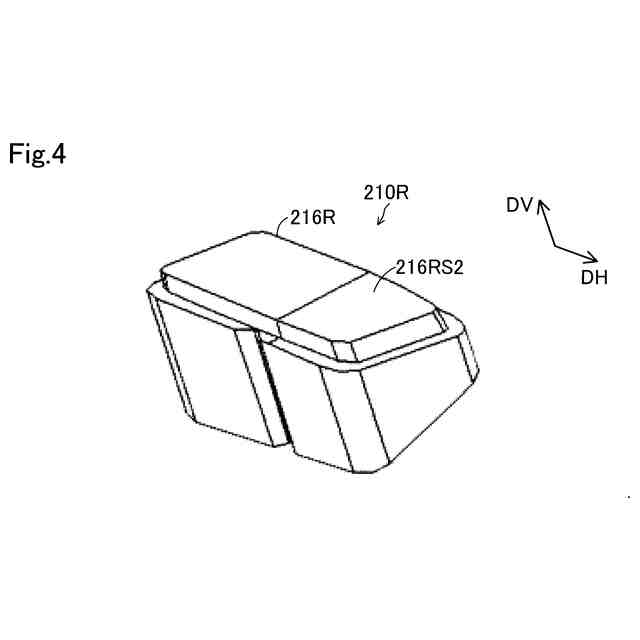

第１透光カバー２１６Ｒの斜視図である。

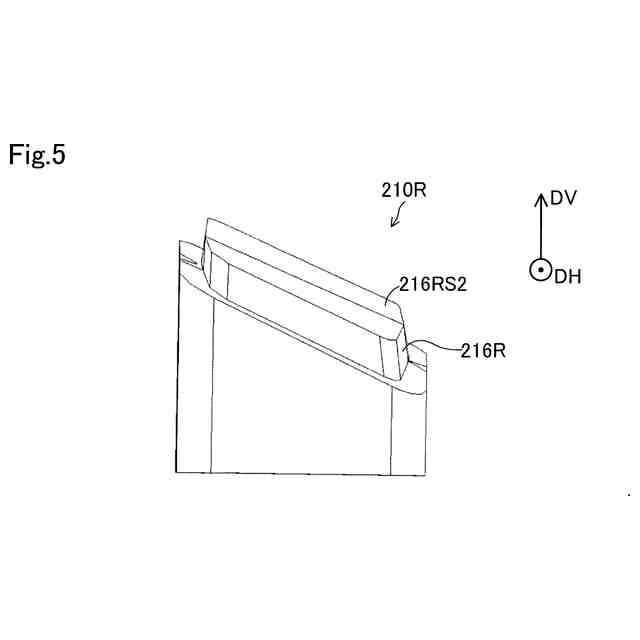

第１透光カバー２１６Ｒの斜視図である。

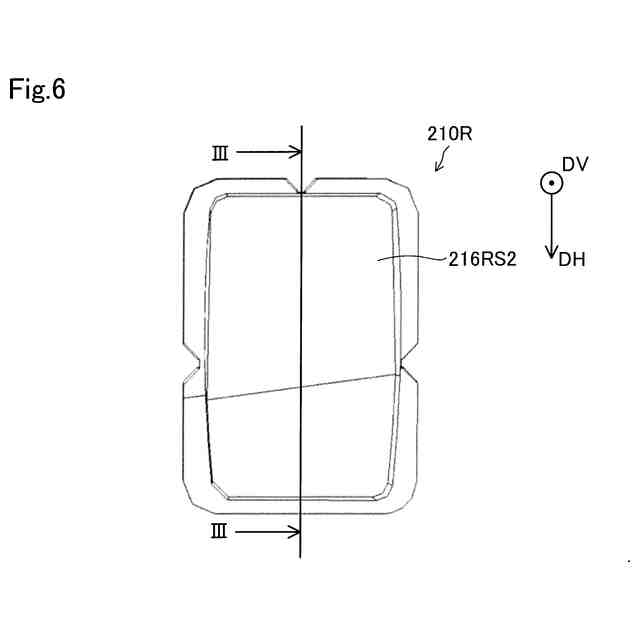

第１透光カバー２１６Ｒの平面図である。
第１透光カバー２１６Ｒの底面図である。

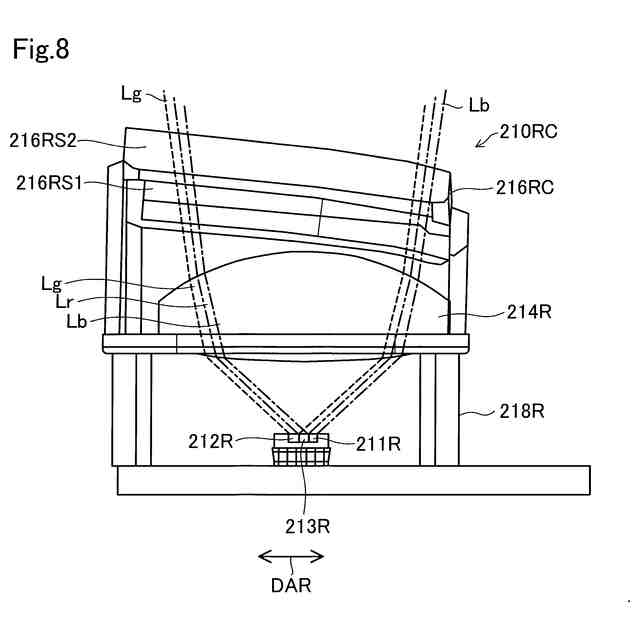

参考例の第１発光部２１０ＲＣの構成を示す説明図である。

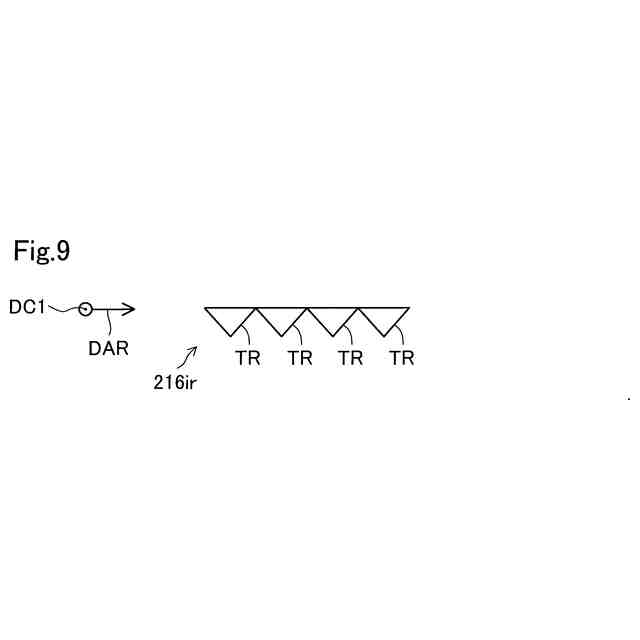

第１拡散部２１６ＤＲが有する凹凸２１６ｉｒの断面形状を示す説明図である。
第１拡散部２１６ＤＲと、第１透過部２１６ＴＲと、第２拡散部２１６ＤＬと、第２透過部２１６ＴＬと、の配置を示す説明図である。
第１実施形態の変形例１において、第１拡散部２１６ＤＲが有する凹凸２１６ｉｒ２の断面形状を示す説明図である。
第１実施形態の変形例２において、第１拡散部２１６ＤＲが有する凹凸２１６ｉｒ３の断面形状を示す説明図である。
第１発光部２１０Ｒと、第２発光部２１０Ｌと、第３発光部２１０Ｃと、の配置を示す説明図である。
第３発光部２１０Ｃが有する拡散部２１６ＤＲ３，２１６ＤＬ３、ならびに透過部２１６ＴＣの配置を示す説明図である。
【発明を実施するための形態】
【０００８】
Ａ．第１実施形態：
Ａ１．ステアリング装置の構成：
図１は、第１実施形態としてのステアリング装置１の正面図である。ステアリング装置１は、車両ＭＶに搭載される。ステアリング装置１は、車両ＭＶの進行方向を制御するために、車両ＭＶの運転者によって操作される。図１は、車両ＭＶの進行方向としてステアリング装置１が正面前方ＤＦを指定している状態を示す。図１において、鉛直方向ＤＶおよび水平方向ＤＨを示す。図１において示される水平方向ＤＨは、紙面に平行な方向である。これに対して、図１において示される鉛直方向ＤＶは、紙面に平行な方向ではない。
【０００９】
ステアリング装置１は、周辺部１００と、回転部２００と、発光部２１０と、中央部材３００と、取付部材４００，４００と、を備える。
【００１０】
回転部２００は、回転軸ＲＡを中心として回転できるように車両ＭＶに設けられている（図１の中段中央部、および矢印ＤＲ参照）。回転部２００は、周辺部１００を介して、車両ＭＶの運転者によって回転される。回転部２００の向き、すなわち回転部２００の角度位置によって、車両ＭＶの進行方向が指定される。回転部２００は、周辺部１００と接続されている、いわゆるスポーク部を含む。図１において、回転部２００の一部は、中央部材３００、ならびに取付部材４００，４００に、それぞれ覆われている。
（【００１１】以降は省略されています）
