公開番号2025088452
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203164
出願日2023-11-30
発明の名称家具、および家具の施工方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A47B 77/00 20060101AFI20250604BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】天壁部材の位置がずれることを抑制できる構造を有する家具を提供する。
【解決手段】家具は、収納部を有する家具本体を備え、家具本体は、鉛直方向と交差する第1方向の第1側を向く壁面に固定される支持部と、支持部に固定され、鉛直方向および第1方向の両方と交差する第2方向に間隔を空けて配置される複数の側壁部材と、複数の側壁部材の上方に配置される天壁部材と、を有し、収納部のうち第2方向に位置する部分は、側壁部材によって形成され、収納部のうち上方に位置する部分は、天壁部材によって形成され、支持部は、天壁部材が第1方向のうち第1側と逆側の第2側から係合される第1係合部を有する。
【選択図】図6
特許請求の範囲【請求項１】
収納部を有する家具本体を備え、
前記家具本体は、
鉛直方向と交差する第１方向の第１側を向く壁面に固定される支持部と、
前記支持部に固定され、鉛直方向および前記第１方向の両方と交差する第２方向に間隔を空けて配置される複数の側壁部材と、
前記複数の側壁部材の上方に配置される天壁部材と、
を有し、
前記収納部のうち前記第２方向に位置する部分は、前記側壁部材によって形成され、
前記収納部のうち上方に位置する部分は、前記天壁部材によって形成され、
前記支持部は、前記天壁部材が前記第１方向のうち前記第１側と逆側の第２側から係合される第１係合部を有する、家具。
続きを表示（約 900 文字）【請求項２】
前記第１係合部は、前記第２方向に延びている、請求項１に記載の家具。
【請求項３】
前記第１係合部の少なくとも一部は、前記支持部のうち前記壁面に固定される部分と同じ前記第２方向の位置に設けられている、請求項１に記載の家具。
【請求項４】
前記天壁部材は、前記第２側から前記第１係合部に接触する接触面を有する、請求項１に記載の家具。
【請求項５】
前記支持部は、前記壁面に固定される基部を有し、
前記第１係合部は、前記基部から上方に突出する、請求項１に記載の家具。
【請求項６】
前記天壁部材の下面には、上方に窪む係合凹部が形成され、
前記第１係合部は、前記係合凹部内に挿入されている、請求項５に記載の家具。
【請求項７】
前記複数の側壁部材のそれぞれは、前記支持部に上方から係合される第２係合部を有し、
前記基部の上側の面には、穴部が形成され、
前記第２係合部は、下方に突出し前記穴部に挿入された突出部を有する、請求項５記載の家具。
【請求項８】
前記第２係合部は、前記基部の上側の面に接触する接触部を有し、
前記突出部は、前記接触部から下方に突出し、
前記第１係合部は、前記接触部と前記第２方向に対向する、請求項７に記載の家具。
【請求項９】
前記第１係合部は、前記第２方向に間隔を空けて複数設けられている、請求項１に記載の家具。
【請求項１０】
前記支持部は、前記第２方向に延びる第１延伸部材および第２延伸部材を有し、
前記第１延伸部材と前記第２延伸部材とは、互いに鉛直方向に間隔を空けて配置され、
前記複数の側壁部材のそれぞれは、前記第１延伸部材と前記第２延伸部材との両方に固定され、
前記第１延伸部材は、前記第２延伸部材よりも上方に位置し、
前記第１係合部は、前記第１延伸部材に設けられている、請求項１に記載の家具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、家具、および家具の施工方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
例えば、特許文献１に記載されたキッチンのように、収納キャビネット（収納部）を有する家具が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２２４２５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような家具は、壁面に固定される場合がある。壁面に固定される家具の場合、天壁部材に下方向きの力が加えられると、天壁部材が壁面から離れる向きに力を受け、天壁部材の位置がずれる恐れがあった。
【０００５】
本開示は、上記事情に鑑みて、天壁部材の位置がずれることを抑制できる構造を有する家具、および天壁部材の位置がずれることを抑制できる家具の施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る家具は、収納部を有する家具本体を備え、前記家具本体は、鉛直方向と交差する第１方向の第１側を向く壁面に固定される支持部と、前記支持部に固定され、鉛直方向および前記第１方向の両方と交差する第２方向に間隔を空けて配置される複数の側壁部材と、前記複数の側壁部材の上方に配置される天壁部材と、を有し、前記収納部のうち前記第２方向に位置する部分は、前記側壁部材によって形成され、前記収納部のうち上方に位置する部分は、前記天壁部材によって形成され、前記支持部は、前記天壁部材が前記第１方向のうち前記第１側と逆側の第２側から係合される第１係合部を有する。
【０００７】
上記目的を達成するため、本開示に係る家具の施工方法は、収納部を有する家具本体を備える家具の施工方法であって、第１係合部を有する支持部を鉛直方向と交差する第１方向の第１側を向く壁面に固定し、鉛直方向および前記第１方向の両方と交差する第２方向に間隔を空けて配置される複数の側壁部材を前記支持部に固定し、天壁部材を前記第１方向のうち前記第１側と逆側の第２側から前記第１係合部に係合させて前記複数の側壁部材の上方に配置し、前記収納部のうち前記第２方向に位置する部分が前記側壁部材によって形成され、かつ、前記収納部のうち上方に位置する部分が前記天壁部材によって形成された前記家具本体を前記壁面に取り付ける家具の施工方法である。
【図面の簡単な説明】
【０００８】

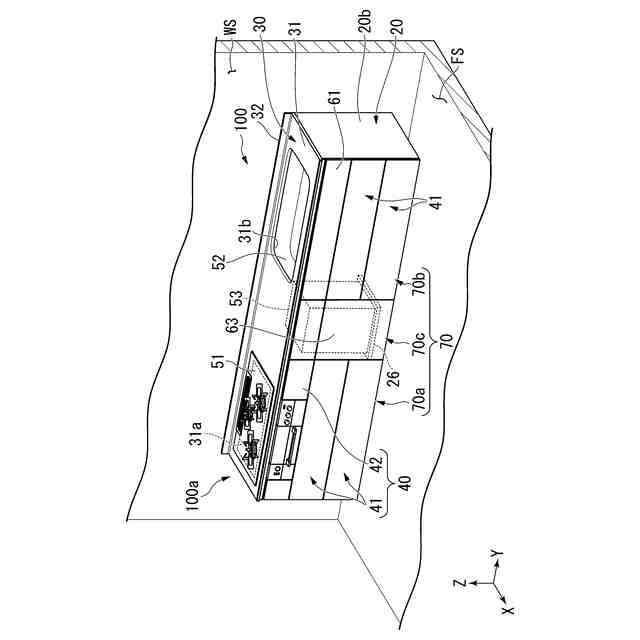

第１実施形態のキッチンユニットを示す斜視図である。

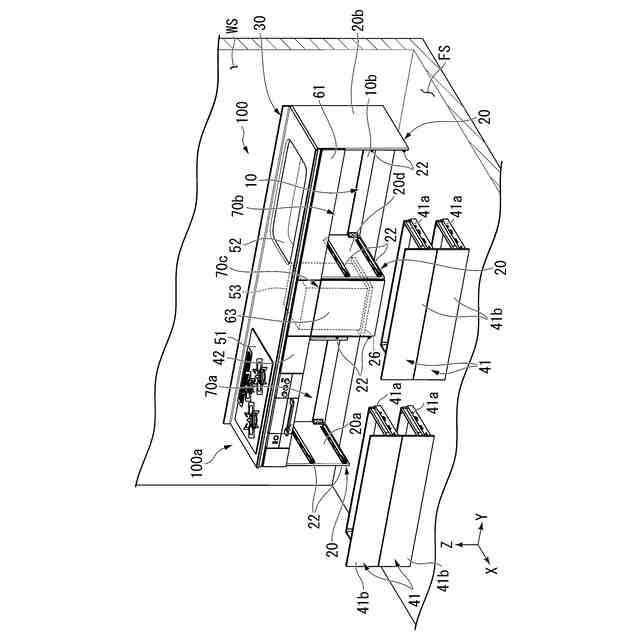

第１実施形態のキッチンユニットを示す分解斜視図である。

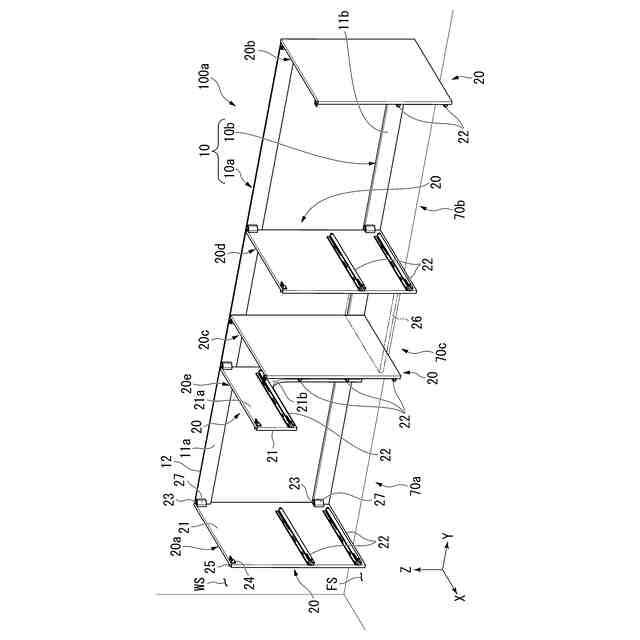

第１実施形態のキッチンユニット本体の一部を示す斜視図である。

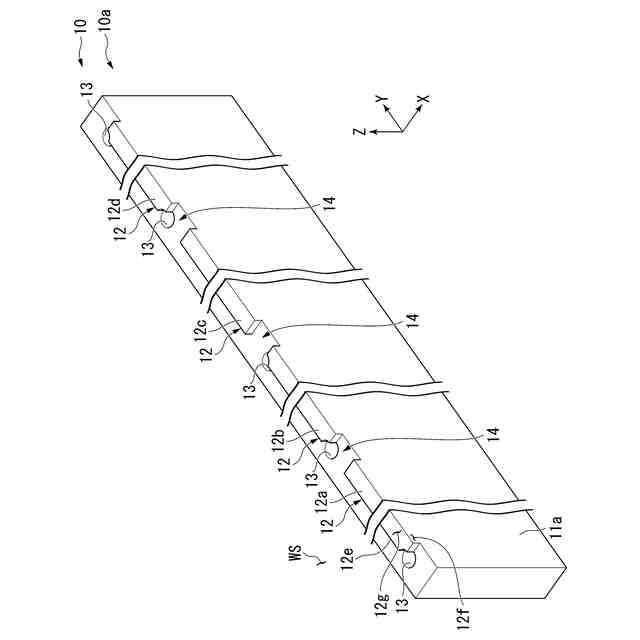

第１実施形態の支持部の一部を示す斜視図である。

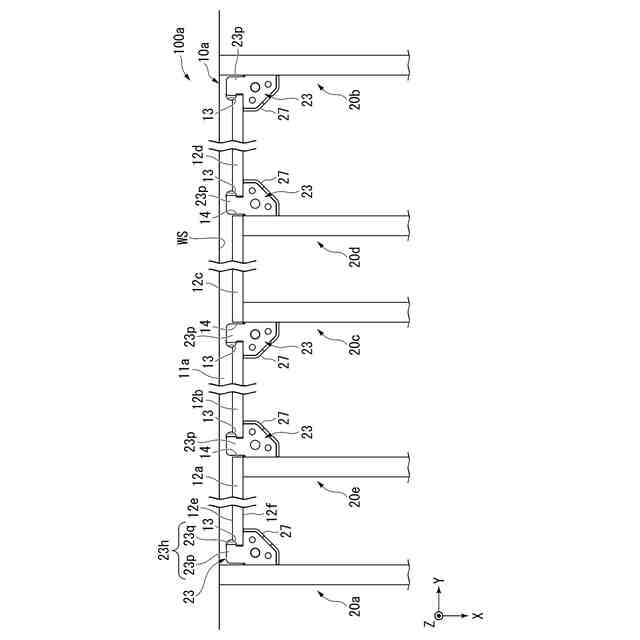

第１実施形態のキッチンユニット本体の一部を上方から見た図である。

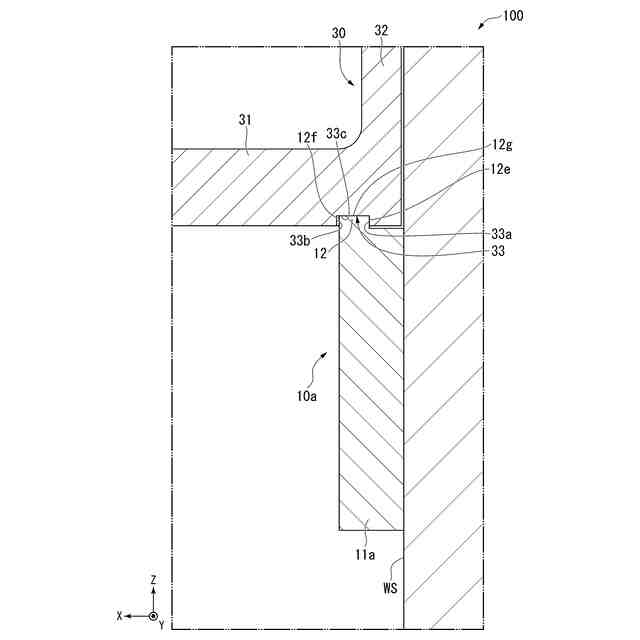

第１実施形態のキッチンユニット本体の一部を示す断面図である。

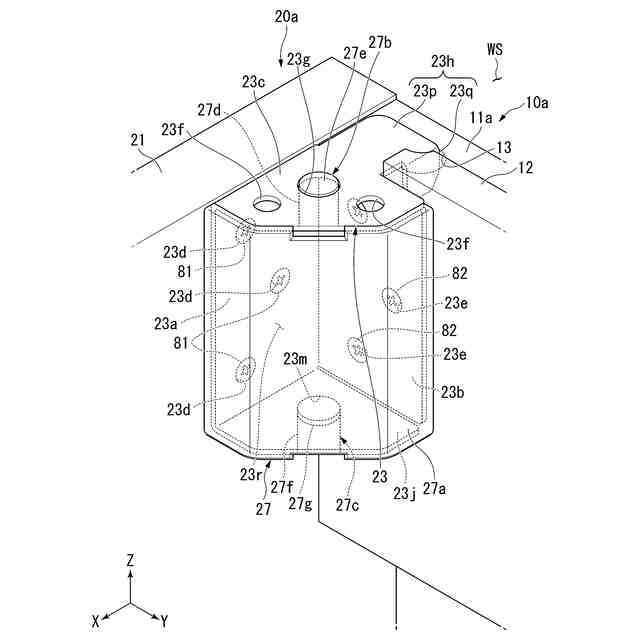

第１実施形態の支持部と側壁部材との係合状態を示す斜視図である。
第１実施形態の側壁部材の一部を示す斜視図である。

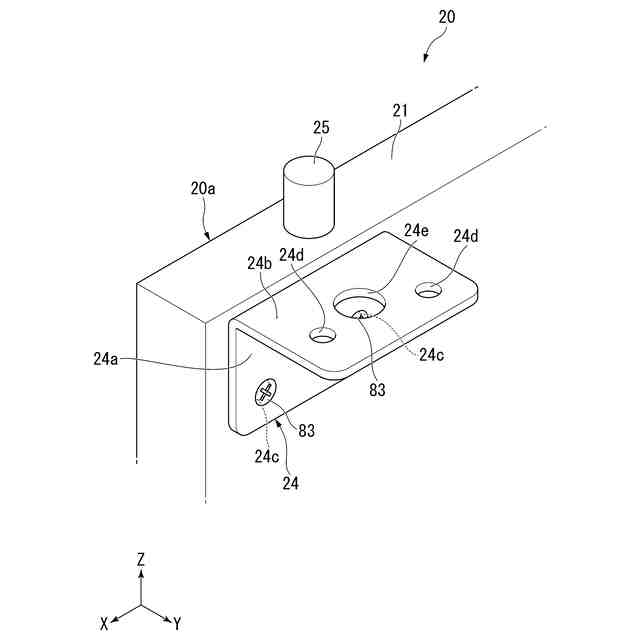

第１実施形態の第１取付部材を示す斜視図である。
第１実施形態の第１取付部材を図９とは異なる角度から見た斜視図である。
第１実施形態のキッチンユニットの施工方法を示すフローチャートである。
第１実施形態の支持部固定工程後の状態を示す斜視図である。
第１実施形態の支持部固定工程の一部を示す斜視図である。
第１実施形態の側壁部材取付工程の一部を示す斜視図である。
第１実施形態の側壁部材取付工程の他の一部を示す斜視図である。
第１実施形態の側壁部材取付工程のさらに他の一部を示す斜視図である。
第１実施形態の天壁部材取付工程の一部を示す斜視図である。
第１実施形態の天壁部材取付工程の他の一部を示す斜視図である。
第１実施形態の天壁部材取付工程のさらに他の一部を示す斜視図である。
第１実施形態の天壁部材取付工程のまたさらに他の一部を示す斜視図である。
第２実施形態のキッチンユニットの一部を示す部分断面分解斜視図である。
第３実施形態のキッチンユニットの一部を示す断面図である。
第４実施形態のキッチンユニットの一部を示す断面図である。
【発明を実施するための形態】
【０００９】
以下の実施形態においては、本開示の家具がキッチンユニットである例について説明する。図面には適宜、Ｘ軸、Ｙ軸、およびＺ軸を示している。Ｚ軸に沿った方向は、鉛直方向である。Ｘ軸に沿った方向は、鉛直方向と直交する水平方向のうちの一方向である。Ｙ軸に沿った方向は、鉛直方向と直交する水平方向のうちＸ軸と直交する方向である。以下の説明においては、Ｘ軸に沿った方向を「前後方向Ｘ」と呼び、Ｙ軸に沿った方向を「左右方向Ｙ」と呼び、Ｚ軸に沿った方向を「鉛直方向Ｚ」と呼ぶ。鉛直方向ＺのうちＺ軸の矢印が向く側が上側であり、鉛直方向ＺのうちＺ軸の矢印が向く側と逆側が下側である。前後方向ＸのうちＸ軸の矢印が向く側が前側であり、前後方向ＸのうちＸ軸の矢印が向く側と逆側が後側である。左右方向ＹのうちＹ軸の矢印が向く側が右側であり、左右方向ＹのうちＹ軸の矢印が向く側と逆側が左側である。以下の実施形態において、前後方向Ｘは鉛直方向Ｚと交差する「第１方向」に相当し、左右方向Ｙは鉛直方向Ｚおよび第１方向の両方と交差する「第２方向」に相当する。前側（＋Ｘ側）は「第１側」に相当し、後側（－Ｘ側）は「第２側」に相当する。
【００１０】
（第１実施形態）
図１に示すように、本実施形態のキッチンユニット１００は、キッチンユニット本体１００ａと、複数の引出し部４０と、コンロ５１と、キッチンシンク５２と、食洗器５３と、を備える。キッチンユニット１００は、「家具」に相当する。キッチンユニット本体１００ａは、「家具本体」に相当する。キッチンユニット本体１００ａは、床面ＦＳから上方に離れた状態で壁面ＷＳに取り付けられている。床面ＦＳは、キッチンユニット１００が設置される部屋における床面である。床面ＦＳは、上方を向く面である。壁面ＷＳは、キッチンユニット１００が設置される部屋の側壁面であり、鉛直方向Ｚに沿った面である。壁面ＷＳは、前後方向Ｘを向く面である。壁面ＷＳは、前方（＋Ｘ方向）を向いている。
（【００１１】以降は省略されています）
