公開番号2025087852
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025036048,2021077616
出願日2025-03-07,2021-04-30
発明の名称ワイヤレス給電システム
出願人株式会社エレクトロンヴェクシー
代理人個人,個人
主分類H02J 50/90 20160101AFI20250603BHJP(電力の発電,変換,配電)
要約【課題】簡易な構成でありながら、ワイヤレス受電装置を適切な位置に載置することのできるシステムを提供する。

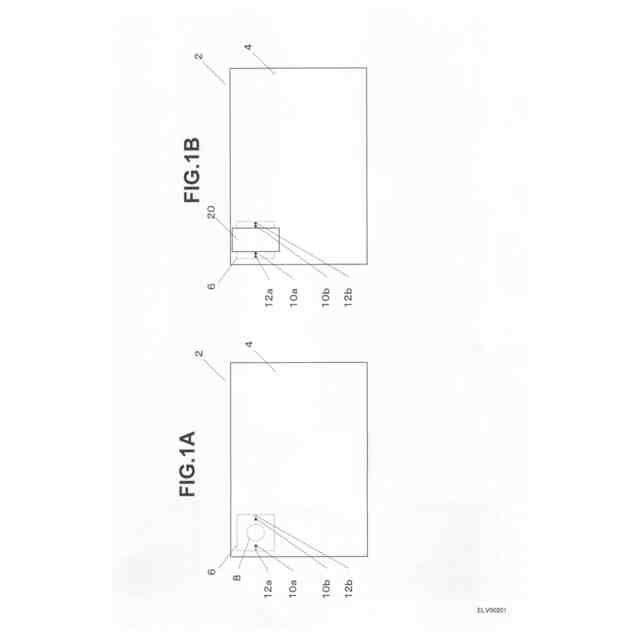

【解決手段】ワイヤレス送電装置6には、送信側コイル8が設けられている。送信側コイル8の中心線上に、位置表示灯であるLED10a、10bが設けられ、常時点灯している。LED10a、10bは、送信側コイル8の両側に、送信側コイル8に対して対照な位置に設けられている。LED10a、10bの外側に、給電表示灯としてLED12a、12bが設けられている。LED12a、12bは、通常の状態では消灯している。ユーザがワイヤレス受電装置であるスマートフォン20を、送信側コイル8の上に置くと、ワイヤレス送電装置6が給電可能な状態であると判断し、LED12a、12bを点灯する。これにより、ユーザは、給電がなされることを確認することができる。
【選択図】図1

特許請求の範囲【請求項１】

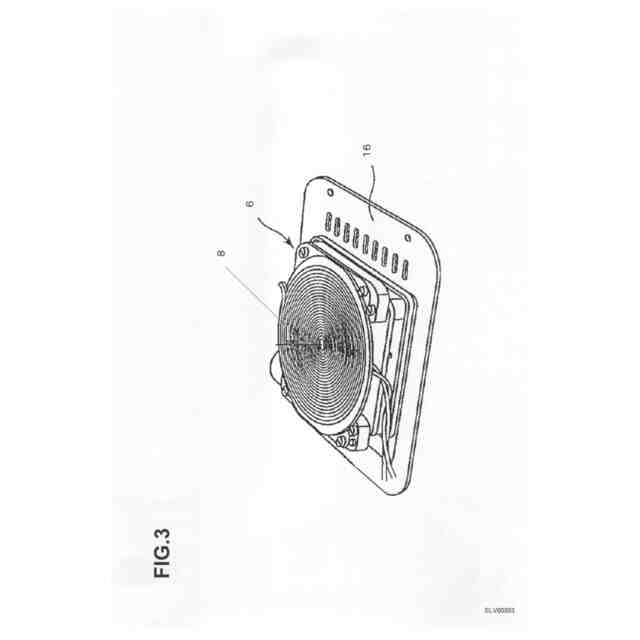

ワイヤレス受電装置の受信側コイルとの間でワイヤレス送電を行うための送信側コイルと、
当該送信側コイルの上に設けられ、ワイヤレス受電装置を載置するための載置面であって、前記送信側コイルの中心近傍を通る線上であって当該送信側コイルの両側に、ワイヤレス受電装置を載置する位置を示すための位置マークを有する載置面と、

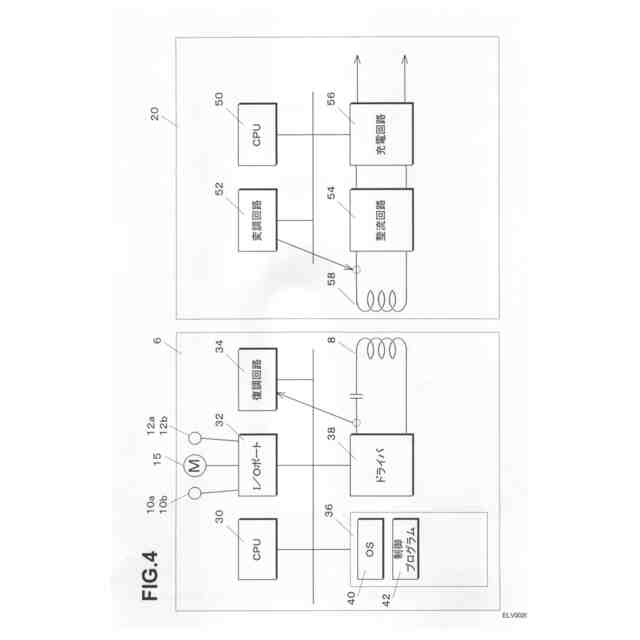

前記送信側コイルを介して、前記ワイヤレス受電装置からの情報データを取得し、送信側コイルに対する電力供給を制御する制御部と、
を備えたワイヤレス送電装置において、
前記載置面には給電表示灯が設けられており、

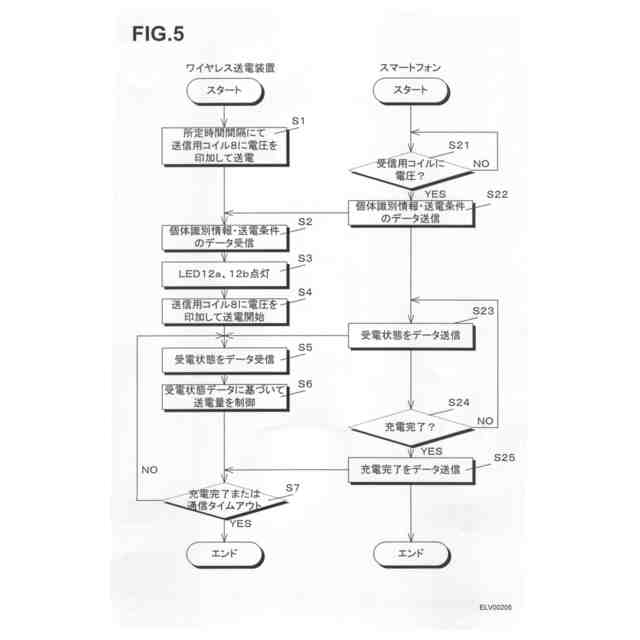

前記制御部は、ワイヤレス受電装置からの情報データに直接的または間接的に基づいて、前記送信側コイルから前記受信側コイルに向けて給電ができるかどうかを判断し、給電できないと判断すれば給電表示灯を第１状態にし、給電できると判断すれば給電表示灯を第２状態にすることを特徴とするワイヤレス送電装置。
続きを表示（約 1,800 文字）【請求項２】
請求項１のワイヤレス送電装置において、

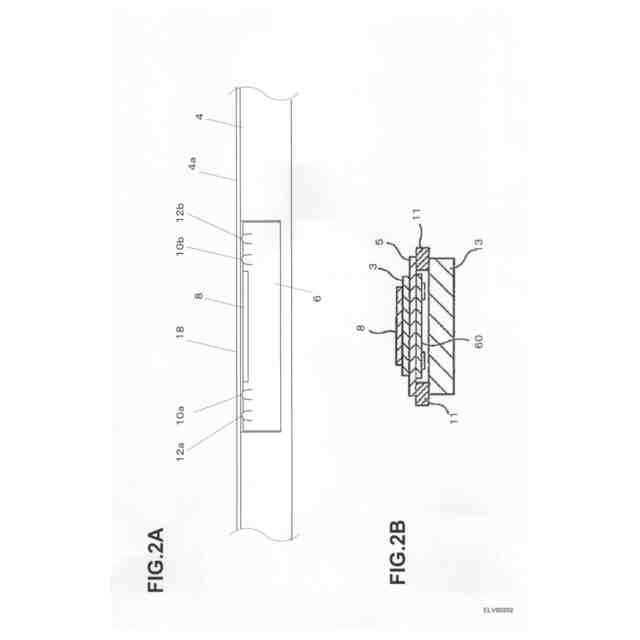

前記給電表示灯は、前記送電側コイルの中心近傍を通る線上であって、前記位置マークの外側に設けられていることを特徴とするワイヤレス送電装置。
【請求項３】
請求項１または２のワイヤレス送電装置において、
前記位置マークは、当該ワイヤレス給電装置に電源が供給されている間、常時点灯する発光器であることを特徴とするワイヤレス送電装置。
【請求項４】
請求項１のワイヤレス送電装置において、

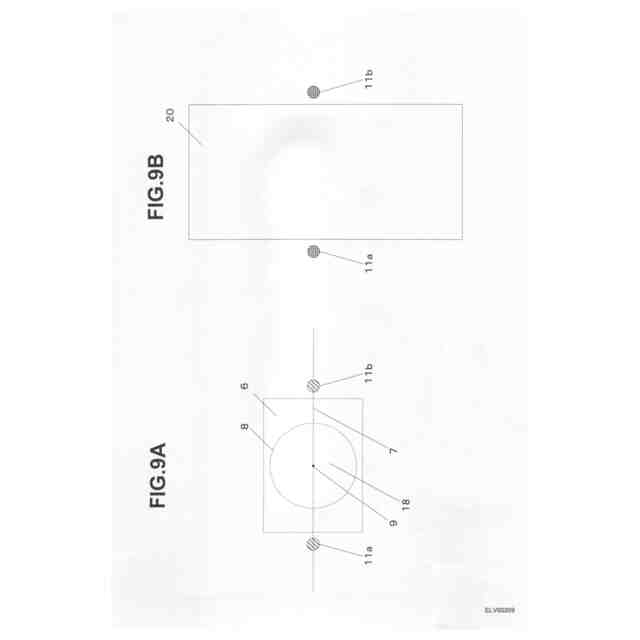

前記給電表示灯を、前記位置マークとして用いることを特徴とするワイヤレス送電装置。
【請求項５】
請求項４のワイヤレス送電装置において、

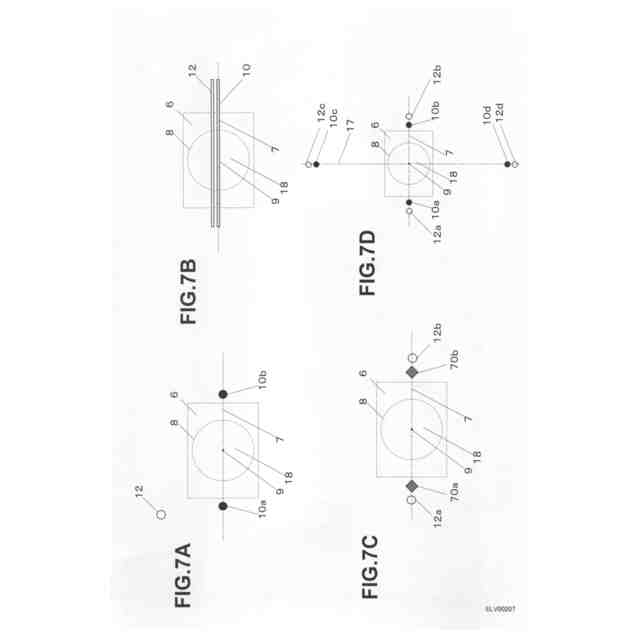

前記給電表示灯は、前記送電側コイルの中心近傍を通る線上に沿って配置された線状光源を備えていることを特徴とするワイヤレス送電装置。
【請求項６】
請求項１～５のいずれかのワイヤレス送電装置において、
前記給電表示灯の第１状態は消灯であり、
前記給電表示灯の第２状態は点灯であることを特徴とするワイヤレス送電装置。
【請求項７】
請求項１～５のいずれかのワイヤレス送電装置において、
前記給電表示灯の第１状態は第１色による点灯であり、
前記給電表示灯の第２状態は第２色による点灯であることを特徴とするワイヤレス送電装置。
【請求項８】
スマートフォンの受信側コイルとの間でワイヤレス送電を行うための送信側コイルと、
当該送信側コイルの上に設けられ、スマートフォンを載置するための載置面であって、前記送信側コイルの中心近傍を通る線上であって当該送信側コイルの両側に、スマートフォンを載置する位置を示すため、常時点灯している位置表示灯を有する載置面と、
前記送信側コイルを介して、前記スマートフォンからの情報データを取得し、送信側コイルに対する電力供給を制御する制御部と、
を備えたワイヤレス送電装置において、
前記載置面には給電表示灯が設けられており、

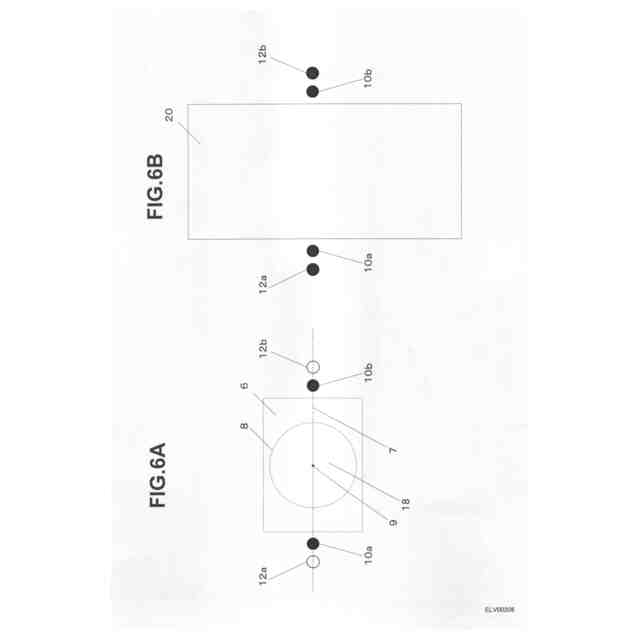

前記給電表示灯の少なくともその一部は、スマートフォンの受信側コイルに対して送信側コイルから給電できる位置にスマートフォンが載置された時に、スマートフォンの短い幅の両側において見えるように配置されており、
前記制御部は、スマートフォンからの情報データに直接的または間接的に基づいて、前記送信側コイルから前記スマートフォンの受信側コイルに向けて給電ができるかどうかを判断し、給電できないと判断すれば給電表示灯を第１状態にし、給電できると判断すれば給電表示灯を第２状態にすることを特徴とするワイヤレス送電装置。
【請求項９】
ワイヤレス送電装置と平板状ディスプレイを有するワイヤレス受電装置を備えたワイヤレス給電システムであって、
前記ワイヤレス送電装置は、
ワイヤレス受電装置の受信側コイルとの間でワイヤレス送電を行うための送信側コイルと、
当該送信側コイルの上に設けられ、ワイヤレス受電装置を載置するための載置面であって、前記送信側コイルの中心近傍を通る線上であって当該送信側コイルの両側に、ワイヤレス受電装置を載置する位置を示すための位置マークを有する載置面と、
前記送信側コイルを介して、前記ワイヤレス受電装置からの情報データを取得し、送信側コイルに対する電力供給を制御する制御部と、
を備え、
前記ワイヤレス受電装置は、
当該ワイヤレス受電装置の受信側コイルの位置を記録する記録部と、

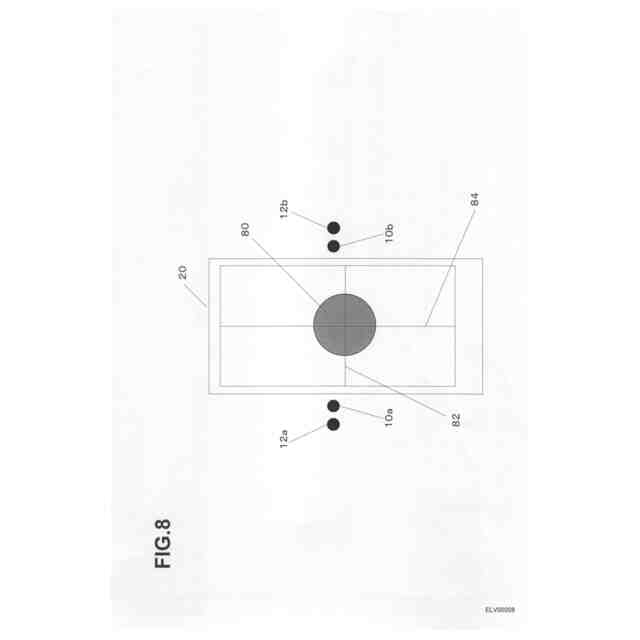

ワイヤレス送電装置からの電力を受信可能な状態になると、記録されている前記受信側コイルの位置に対応する平板状ディスプレイの位置に受電側コイルの位置を示す受信側コイル位置表示を行う受信側コイル位置表示手段と、
を備えたことを特徴とするワイヤレス給電システム。
【請求項１０】
請求項９のワイヤレス給電システムにおいて、
前記位置マークは、少なくとも横に配置された位置マークを備えており、
前記受信側コイル位置表示は、受電側コイルの縦方向の中心線に対応する表示と、受電側コイルの横方向の中心線に対応する表示とを備えていることを特徴とするワイヤレス給電システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、ワイヤレス給電システムに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
スマートフォンや制御機器などにおいて、ワイヤレス給電が用いられている。たとえば、ワイヤレス送電装置に設けられた送信側コイルと、ワイヤレス受電装置に設けられた受信側コイルとの電磁誘導により、ワイヤレス送電装置からワイヤレス受電装置に対して給電を行うように構成されている。
【０００３】
この時、ワイヤレス受電装置の受信側コイルと、ワイヤレス送電装置の送信側コイルが適切に電磁誘導にて磁界結合されていないと、給電電力が小さくなったり、給電ができなくなったりすることがあった。
【０００４】
このため、たとえば、特許文献１のように、ワイヤレス送電装置の送信側コイルを移動可能に構成し、受信側コイルに対して適切な位置となるように駆動制御するようにしたものもある。この技術によれば、受信側コイルと送信側コイルとの相対的位置関係がずれていたとしても、両コイルの位置関係を給電のために適切な位置にすることができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－１７０１３５
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記のような従来の技術では、送信側コイルを駆動させる必要があり、装置の構造を複雑化するという問題があった。また、駆動音が生じる場合もあり、使用上耳障りでもあった。
【０００７】
この発明は、上記のような問題点を解決して、簡易な構成でありながら、ワイヤレス受電装置を適切な位置に載置することのできるシステムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
この発明の独立して適用可能ないくつかの特徴を以下に列挙する。
【０００９】
(1)この発明に係るワイヤレス送電装置は、ワイヤレス受電装置の受信側コイルとの間でワイヤレス送電を行うための送信側コイルと、当該送信側コイルの上に設けられ、ワイヤレス受電装置を載置するための載置面であって、前記送信側コイルの中心近傍を通る線上であって当該送信側コイルの両側に、ワイヤレス受電装置を載置する位置を示すための位置マークを有する載置面と、前記送信側コイルを介して、前記ワイヤレス受電装置からの情報データを取得し、送信側コイルに対する電力供給を制御する制御部とを備えたワイヤレス送電装置において、前記載置面には給電表示灯が設けられており、前記制御部は、ワイヤレス受電装置からの情報データに直接的または間接的に基づいて、前記送信側コイルから前記受信側コイルに向けて給電ができるかどうかを判断し、給電できないと判断すれば給電表示灯を第１状態にし、給電できると判断すれば給電表示灯を第２状態にすることを特徴としている。
【００１０】
したがって、位置マークがワイヤレス受電装置を載置する位置の目安となり、給電表示灯によって確実な位置を知ることができる。
（【００１１】以降は省略されています）
