公開番号
2025084344
公報種別
公開特許公報(A)
公開日
2025-06-03
出願番号
2023198183
出願日
2023-11-22
発明の名称
電力変換装置
出願人
サンデン株式会社
代理人
個人
,
個人
,
個人
主分類
H02M
7/48 20070101AFI20250527BHJP(電力の発電,変換,配電)
要約
【課題】入力電圧に対して広い駆動範囲を確保しつつ、電磁ノイズの発生を抑制できる電力変換装置を提供する。
【解決手段】デュアルインバータ方式の電力変換装置1の第1インバータ6のスイッチング素子4A~4Fを、モータ3の1回転中に電圧ベクトルを6回だけ切り替える第1制御モードでスイッチングさせる。そして、電力変換装置1の第2インバータ7のスイッチング素子5A~5Fを、モータ3の1回転中に奇数の電圧ベクトルだけを出力するパルス幅変調、またはモータ3の1回転中に偶数の電圧ベクトルだけを出力するパルス幅変調である第2制御モードでスイッチングさせる。
【選択図】図1
特許請求の範囲
【請求項1】
両端が開放された複数の巻線を備えるモータに、複数のスイッチング素子を備える第1インバータおよび第2インバータが接続され、前記スイッチング素子を制御装置にてスイッチングさせることで、前記第1インバータと前記第2インバータとの差電圧を前記巻線に印加するデュアルインバータ方式の電力変換装置であって、
前記制御装置は、
前記第1インバータの前記スイッチング素子を、前記モータの1回転中に電圧ベクトルを6回だけ切り替える第1制御モードでスイッチングさせ、
前記第2インバータの前記スイッチング素子を、前記モータの1回転中に奇数の電圧ベクトルだけを出力するパルス幅変調、または前記モータの1回転中に偶数の電圧ベクトルだけを出力するパルス幅変調である第2制御モードでスイッチングさせる、
ことを特徴とする電力変換装置。
続きを表示(約 360 文字)
【請求項2】
前記第1インバータは、一端側が前記巻線の一端側に接続され、他端側が直流電源に接続され、
前記第2インバータは、一端側が前記巻線の他端側に接続され、他端側がキャパシタに接続されている、
ことを特徴とする請求項1に記載の電力変換装置。
【請求項3】
前記第1インバータおよび前記第2インバータの基準電位は共通化されている、
ことを特徴とする請求項2に記載の電力変換装置。
【請求項4】
前記第1インバータは、一端側が前記巻線の一端側に接続され、他端側が直流電源に接続され、
前記第2インバータは、一端側が前記巻線の他端側に接続され、他端側が第2の直流電源に接続されている、
ことを特徴とする請求項1に記載の電力変換装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、デュアルインバータ方式の電力変換装置に関する。
続きを表示(約 2,800 文字)
【背景技術】
【0002】
両端が開放された複数の巻線を備えるモータに2つのインバータを接続し、2つのインバータの差電圧でモータを駆動させるデュアルインバータ方式の電力変換装置が知られている。このデュアルインバータ方式の電力変換装置としては、2つのインバータが同じ直流電源に接続される電源共通型(例えば、特許文献1参照)と、一方のインバータが直流電源に接続され、他方のインバータがキャパシタに接続されるフローティングキャパシタ型(例えば、特許文献2参照)と、2つのインバータが異なる直流電源に接続される2電源型(例えば、特許文献3参照)と、に大別できる。
【先行技術文献】
【特許文献】
【0003】
特開2006-149153号公報
特開2005-33984号公報
特開2000-125411号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、これらデュアルインバータ方式の電力変換装置は、入力電圧に対してモータへの出力電圧を大きくできるものの、2つのインバータがスイッチングを行うため、コモンモードノイズが増加する可能性がある。特に、車載用電動コンプレッサに適用される電力変換装置では、入力電圧(バッテリ電圧)に対して広い駆動範囲が要求されるだけでなく、電磁ノイズの抑制が求められている。
【0005】
本発明は、入力電圧に対して広い駆動範囲を確保しつつ、電磁ノイズの発生を抑制できる電力変換装置の提供を目的とする。
【課題を解決するための手段】
【0006】
本発明は、両端が開放された複数の巻線を備えるモータに、複数のスイッチング素子を備える第1インバータ及び第2インバータを接続し、前記スイッチング素子を制御装置によりスイッチングさせることで、前記第1インバータと前記第2インバータとの差電圧を前記巻線に印加するデュアルインバータ方式の電力変換装置であって、前記制御装置は、前記第1インバータの前記スイッチング素子を、前記モータの1回転中に電圧ベクトルを6回だけ切り替える第1制御モードでスイッチングさせ、前記第2インバータの前記スイッチング素子を、前記モータの1回転中に奇数の電圧ベクトルだけを出力するパルス幅変調、または前記モータの1回転中に偶数の電圧ベクトルだけを出力するパルス幅変調である第2制御モードでスイッチングさせることを特徴とする。
【発明の効果】
【0007】
本発明によれば、入力電圧に対して広い駆動範囲を確保しつつ、電磁ノイズの発生を大幅に抑制できる。
【図面の簡単な説明】
【0008】

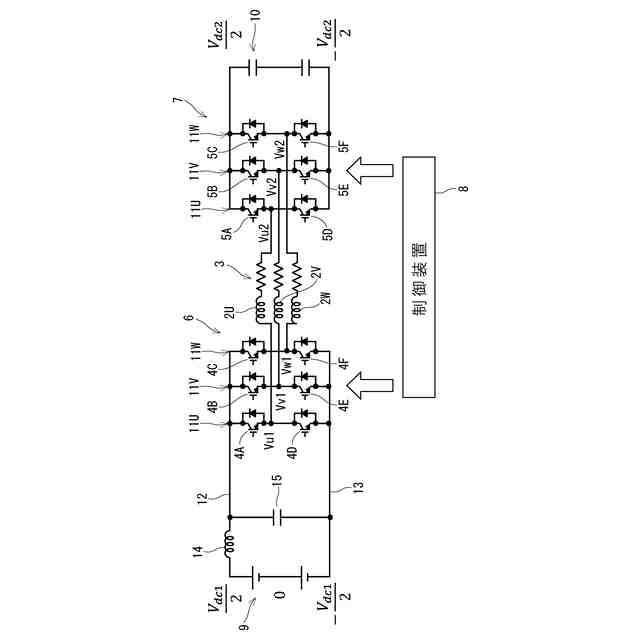

本発明の一実施形態に係る電力変換装置を示す回路図である。

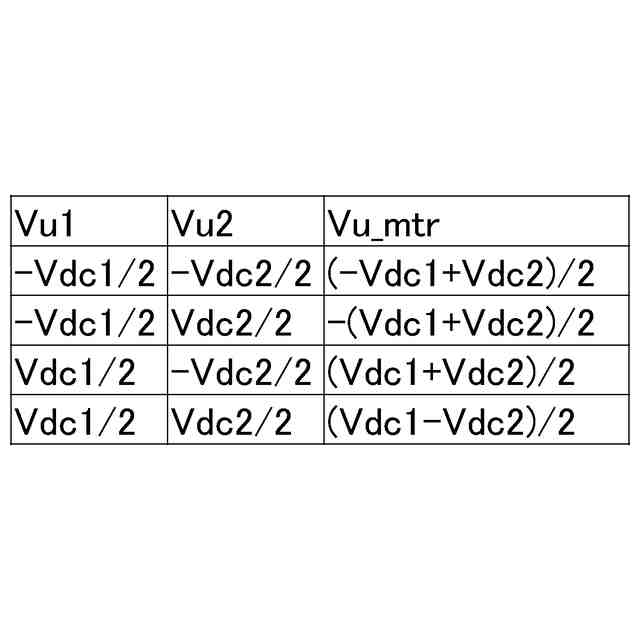

図1に示す電力変換装置によるモータの印加電圧を示す表図である。
図1に示す電力変換装置の出力電圧を示す電圧ベクトル図である。

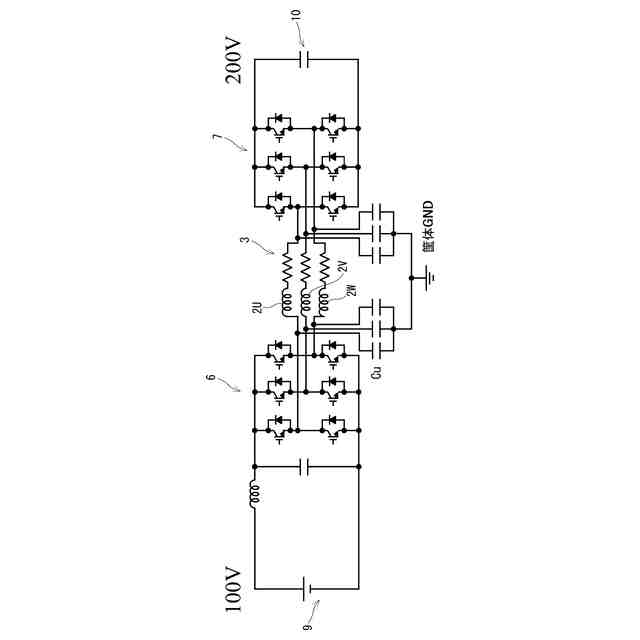

図1に示す電力変換装置において、モータに備わる浮遊容量の説明図である。
図1に示す電力変換装置おいて、第1インバータを奇数のRSPWM方式で制御し、第2インバータを偶数のRSPWM方式で制御した場合の出力電圧を示す電圧ベクトル図である。
図1に示す電力変換装置おいて、第1インバータを6ステップ方式で制御し、第2インバータを偶数又は奇数のRSPWM方式で制御した場合の出力電圧を示す電圧ベクトル図である。
図1に示す電力変換装置において、従来の制御方式でモータを駆動した場合のモータ回転数、dq軸電流及び三相電流を示す図である。
図1に示す電力変換装置において、第1インバータを6ステップ方式、第2インバータを偶数又は奇数のRSPWM方式としてモータを駆動した場合の出力電圧及び出力電流を示す図である。
図1に示す電力変換装置において、第1インバータを6ステップ方式、第2インバータを偶数又は奇数のRSPWM方式としてモータを駆動した場合のモータ回転数、dq軸電流及び三相電流を示す図である。
図1に示す電力変換装置において、6ステップ方式で制御した場合の第1インバータの出力電圧を示す波形図である。
図1に示す電力変換装置において、RSPWM方式で制御した場合の第2インバータの出力電圧を示す波形図である。
図1に示す電力変換装置において、第1インバータと第2インバータとの間の電圧指令の自由度を説明するための図であり、(a)は本実施形態の制御方式による電圧指令の自由度(非昇圧状態の自由度)を説明するための電圧ベクトル図、(b)は従来の制御方式による電圧指令の自由度を説明するための電圧ベクトル図である。
図1に示す電力変換装置において、第1インバータと第2インバータとの間の電圧指令の自由度を説明するための図であり、本実施形態の制御方式による電圧指令の自由度(昇圧状態の自由度)を説明するための電圧ベクトル図である。
変形例に係る電力変換装置の回路図である。
従来例に係る電力変換装置の回路図である。
図15に示す電力変換装置において、(a)はインバータのスイッチングパターンを示す表図、(b)はインバータの出力電圧を示す表図、(c)はモータの印加電圧を示す表図である。
図15に示す電力変換装置において、(a)はインバータのスイッチングパターンを示すタイミング図、(b)は電圧ベクトルの説明図である。
図15に示す電力変換装置において、(a)はインバータの最大出力電圧の説明図、(b)は、6ステップ方式を説明するための電圧ベクトル図である。
電源共通型デュアルインバータ方式の電力変換装置を示す回路図である。
図19に示す電力変換装置によるモータの印加電圧を示す表図である。
図19に示す電力変換装置において、(a)は第1インバータの出力電圧ベクトルを示す図、(b)は第1インバータ及び第2インバータによる出力電圧ベクトルを示す図である。
図15に示す電力変換装置において、モータに備わる浮遊容量の説明図である。
奇数のRSPWM方式の説明図であり、インバータのスイッチングパターンを示すタイミング図である。
(a)は奇数のRSPWM方式を示す電圧ベクトル図、(b)は偶数のRSPWM方式を示す電圧ベクトル図である。
【発明を実施するための形態】
【0009】
以下、本発明の実施形態について、図面に基づいて説明する。
【0010】
[本発明の前提技術]
まず、本発明の前提技術について、図15~図24を参照して説明する。
(【0011】以降は省略されています)
