公開番号2025122263
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017561
出願日2024-02-08
発明の名称電力変換装置
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類H02M 7/48 20070101AFI20250814BHJP(電力の発電,変換,配電)
要約【課題】より良好な電力変換装置を提供する。
【解決手段】電力変換装置10は、三相交流電源から供給される三相交流電力を直流電力に変換する電力変換部36と、電力変換部36に備えられた第1相端子44uに接続されるとともに絶縁基板に配される第1バスバー54uと、電力変換部36に備えられた第2相端子44vに接続されるとともに絶縁基板に配される第2バスバー54vと、電力変換部36に備えられた第3相端子44wに接続されるとともに絶縁基板に配される第3バスバー54wと、を備え、第2バスバー54v上には、第1絶縁層が形成され、第1バスバー54uと第3バスバー54wとは、第1絶縁層上に形成される。
【選択図】図3
特許請求の範囲【請求項１】
三相交流電源から供給される三相交流電力を直流電力に変換する電力変換部と、
絶縁材によって構成される絶縁基板と、
前記電力変換部に備えられた第１相端子に接続されるとともに前記絶縁基板に配される第１バスバーと、
前記電力変換部に備えられた第２相端子に接続されるとともに前記絶縁基板に配される第２バスバーと、
前記電力変換部に備えられた第３相端子に接続されるとともに前記絶縁基板に配される第３バスバーと、
を備え、
前記絶縁基板は、複数の絶縁層を備え、
前記第２バスバー上には、複数の前記絶縁層のうちの第１絶縁層が形成され、
前記第１バスバーと前記第３バスバーとは、前記第１絶縁層上に形成され、
前記第１バスバーと前記第２バスバーと前記第３バスバーとは、前記絶縁基板を構成する前記絶縁材によって互いに絶縁される、電力変換装置。
続きを表示（約 940 文字）【請求項２】
請求項１に記載の電力変換装置において、
前記絶縁基板の積層方向視において、前記第１バスバーの少なくとも一部と前記第２バスバーの少なくとも一部とがオーバーラップする、電力変換装置。
【請求項３】
請求項２に記載の電力変換装置において、
前記絶縁基板の前記積層方向視において、前記第３バスバーの少なくとも一部と前記第２バスバーの少なくとも一部とがオーバーラップする、電力変換装置。
【請求項４】
請求項１～３のいずれか１項に記載の電力変換装置において、
前記第１相端子、前記第２相端子及び前記第３相端子の各々は、前記絶縁基板の積層方向に延びて、前記絶縁基板を貫通する、電力変換装置。
【請求項５】
請求項１に記載の電力変換装置において、
前記電力変換部に備えられた第１直流端子に接続されるとともに前記絶縁基板に配される第４バスバーと、
前記電力変換部に備えられた第２直流端子に接続されるとともに前記絶縁基板に配される第５バスバーと、
を更に備え、
前記第２バスバー上及び前記第５バスバー上には、前記第１絶縁層が形成され、
前記第１バスバー、前記第３バスバー及び前記第４バスバーは、前記第１絶縁層上に形成され、
前記第１バスバーと前記第２バスバーと前記第３バスバーと前記第４バスバーと前記第５バスバーは、前記絶縁基板を構成する前記絶縁材によって互いに絶縁される、電力変換装置。
【請求項６】
請求項５に記載の電力変換装置において、
前記第１相端子、前記第２相端子、前記第３相端子、前記第１直流端子及び前記第２直流端子の各々は、前記絶縁基板の積層方向に延びて、前記絶縁基板を貫通する、電力変換装置。
【請求項７】
請求項５に記載の電力変換装置において、
前記第４バスバーに一端が接続され、前記第５バスバーに他端が接続されたスナバコンデンサを備える、電力変換装置。
【請求項８】
請求項１に記載の電力変換装置において、
前記絶縁基板は、プリント基板である、電力変換装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電力変換装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、低炭素社会又は脱炭素社会の実現に向けた取り組みが活発化し、航空機等の移動体においてもＣＯ２排出量の削減やエネルギー効率の改善のために、電力変換装置に関する研究開発が行われている。
【０００３】
特許文献１には、バッテリと交流モータとの間に介在する電力変換装置が開示される。電力変換装置は、バッテリから供給される直流電力を三相交流電力に変換して三相交流モータに出力する。電力変換装置は、複数のパワーカード（スイッチング素子）と、複数の出力バスバーと、複数の外部接続端子とを備える。Ｕ相のパワーカードは、Ｕ相の出力バスバーを介してＵ相の外部接続端子に接続される。同様に、Ｖ相のパワーカードは、Ｖ相の出力バスバーを介してＶ相の外部接続端子に接続され、Ｗ相のパワーカードは、Ｗ相の出力バスバーを介してＷ相の外部接続端子に接続される。互いに隣接する２つの出力バスバーの間には、絶縁用のスペースが設けられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１２９４０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
より良好な電力変換装置が望まれる。
【０００６】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の態様は、三相交流電源から供給される三相交流電力を直流電力に変換する電力変換部と、絶縁材によって構成される絶縁基板と、前記電力変換部に備えられた第１相端子に接続されるとともに前記絶縁基板に配される第１バスバーと、前記電力変換部に備えられた第２相端子に接続されるとともに前記絶縁基板に配される第２バスバーと、前記電力変換部に備えられた第３相端子に接続されるとともに前記絶縁基板に配される第３バスバーと、を備え、前記絶縁基板は、複数の絶縁層を備え、前記第２バスバー上には、複数の前記絶縁層のうちの第１絶縁層が形成され、前記第１バスバーと前記第３バスバーとは、前記第１絶縁層上に形成され、前記第１バスバーと前記第２バスバーと前記第３バスバーとは、前記絶縁基板を構成する前記絶縁材によって互いに絶縁される。
【発明の効果】
【０００８】
本発明によれば、良好な電力変換装置を提供することができる。
【図面の簡単な説明】
【０００９】
図１は、航空機の模式図である。
図２は、電力供給装置の回路図である。

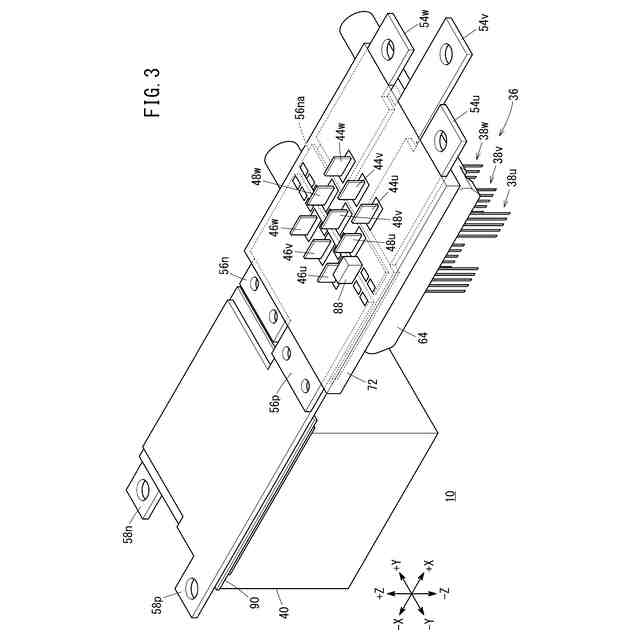

図３は、ＰＣＵの斜視図である。
図４は、電力変換部の斜視図である。
図５は、電力変換部及び冷却器の斜視図である。

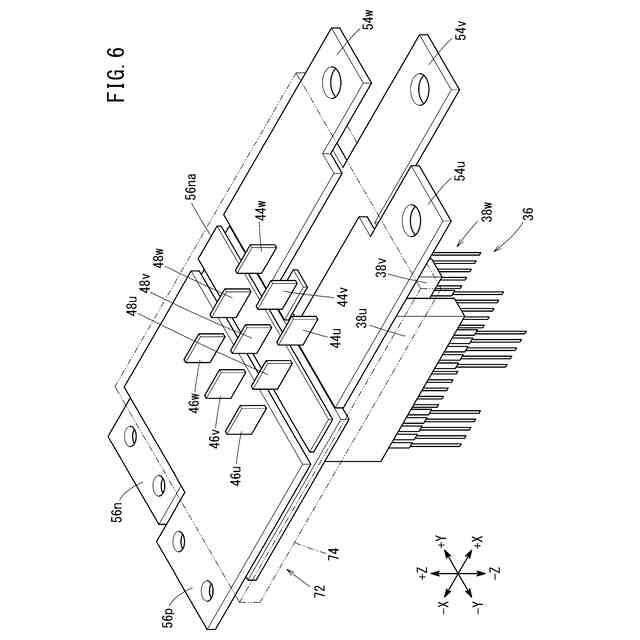

図６は、５つのバスバー及び電力変換部の斜視図である。
図７は、５つのバスバー及び電力変換部の側面図である。

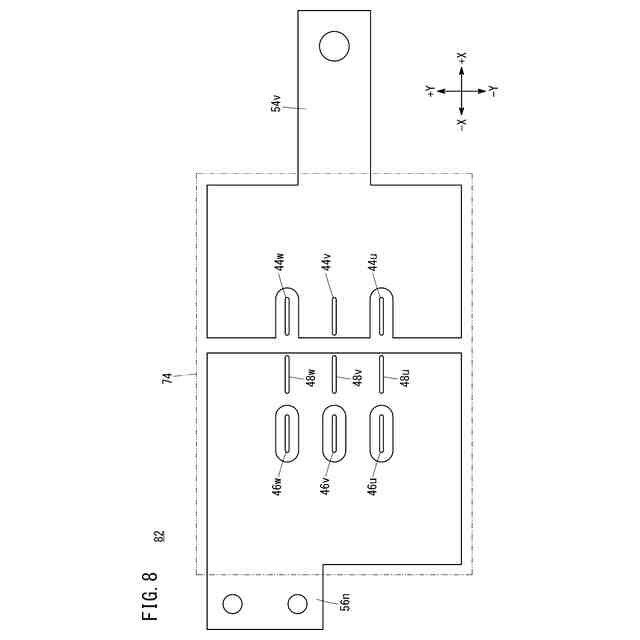

図８は、第１導電層の平面図である。

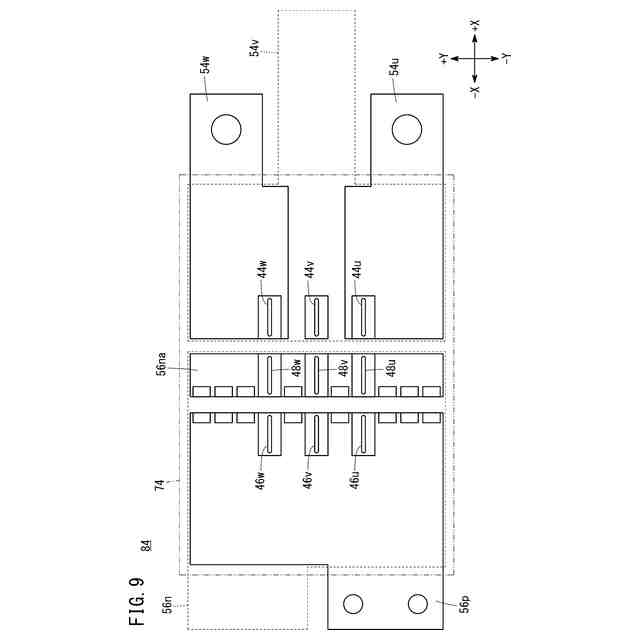

図９は、第２導電層の平面図である。
【発明を実施するための形態】
【００１０】
例えば、移動体に備えられる電力変換装置は、小型であることが望ましい。このため、電力変換装置に備えられる２つのバスバーの間の距離はできるだけ短い方が好ましい。以下で説明する実施形態の電力変換装置は、複数のバスバーを互いに確実に絶縁し、且つ、バスバーの間の距離を短くすることを可能にする。
（【００１１】以降は省略されています）
