公開番号2025121115
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016346
出願日2024-02-06
発明の名称蓄電システム
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H02J 3/32 20060101AFI20250812BHJP(電力の発電,変換,配電)
要約【課題】施設における買電電力のピークカットに備えてより多くの電力を蓄電装置に蓄えること。

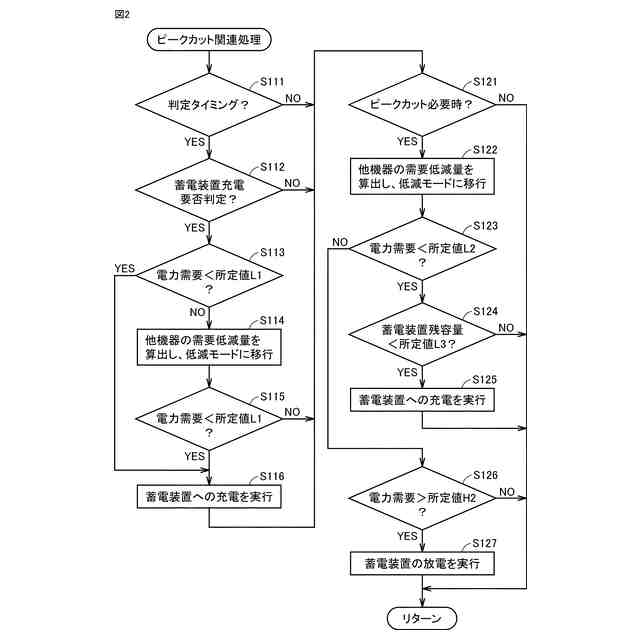

【解決手段】蓄電システムは、電力網のような電力系統から買電電力の供給を受ける住宅などの施設に設けられる、蓄電装置と、蓄電装置と異なる電力の需要機器(エアコンディショナ、ヒートポンプ給湯器、充放電装置、電動車両)と、蓄電装置および需要機器における電力の使用を管理するHEMSコントローラとを含むシステムである。HEMSコントローラは、制御部のCPUのようなプロセッサを備える。プロセッサは、需要機器での買電電力の使用を制限(ステップS122)した後に、蓄電装置に蓄えられた残容量が所定値以下である場合(ステップS124でYESの場合)に、蓄電装置へ充電するよう制御する(ステップS125)。
【選択図】図2
特許請求の範囲【請求項１】
電力系統から買電電力の供給を受ける施設に設けられる、蓄電装置と、前記蓄電装置と異なる電力の需要機器と、前記蓄電装置および前記需要機器における電力の使用を管理する管理装置とを含む蓄電システムであって、
前記管理装置は、プロセッサを備え、
前記プロセッサは、前記需要機器での買電電力の使用を制限した後に、前記蓄電装置に蓄えられた残容量が所定値以下である場合に、前記蓄電装置へ充電するよう制御する、蓄電システム。
続きを表示（約 560 文字）【請求項２】
前記プロセッサは、前記施設において買電電力のピークカットが必要である場合に、前記需要機器での買電電力の使用を制限するよう制御する、請求項１に記載の蓄電システム。
【請求項３】
前記プロセッサは、前記需要機器での買電電力の使用を制限した後に、前記需要機器での電力需要が所定第１電力未満である場合、かつ、前記蓄電装置に蓄えられた残容量が所定値以下である場合に、前記蓄電装置へ充電するよう制御する、請求項２に記載の蓄電システム。
【請求項４】
前記プロセッサは、前記需要機器での買電電力の使用を制限した後に、前記需要機器での電力需要が前記所定第１電力以上の所定第２電力以上である場合、前記蓄電装置から放電するよう制御する、請求項３に記載の蓄電システム。
【請求項５】
前記プロセッサは、前記施設において使用電力のピークカットが必要でない場合、かつ、前記蓄電装置への充電が必要である場合、かつ、前記需要機器での電力需要が所定第３電力未満でない場合、前記需要機器での買電電力の使用を制限するよう制御した後、前記需要機器での電力需要が前記所定第３電力未満となった場合に、前記蓄電装置へ充電するよう制御する、請求項１から請求項４のいずれかに記載の蓄電システム。

発明の詳細な説明【技術分野】
【０００１】
この開示は、蓄電システムに関し、特に、電力系統から電力の供給を受ける施設に設けられる、蓄電装置と、蓄電装置と異なる電力の需要機器と、蓄電装置および需要機器における電力の使用を管理する管理装置とを含む蓄電システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、商用電力および太陽電池等の発電装置によって発電された電力を蓄える固定蓄電池を含み住宅に備えられる蓄電システムがあった（たとえば、特許文献１参照）。このような住宅において商用電力の買電契約において住宅における買電電力のピーク電力に応じて基本料金が定められる場合がある。この場合、住宅において、ピーク電力を超えないように買電電力を使用する。特許文献１の蓄電システムにおいては、住宅において電動車両を充電する場合に、電動車両の予想される帰宅時間の情報に基づいて電動車両の充電時にピーク電力を超えると予想される分を予め固定蓄電池に充電しておく。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０６２６１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の技術において、固定蓄電池に予め充電するにあたって、住宅等の施設に備えられる他の機器の電力需要が多い場合には、固定蓄電池に必要な電力量を充電できない虞があった。
【０００５】
この開示は、上述した課題を解決するためになされたものであって、その目的は、施設における買電電力のピークカットに備えてより多くの電力を蓄電装置に蓄えることが可能な蓄電システムを提供することである。
【課題を解決するための手段】
【０００６】
この開示に係る蓄電システムは、電力系統から買電電力の供給を受ける施設に設けられる、蓄電装置と、蓄電装置と異なる電力の需要機器と、蓄電装置および需要機器における電力の使用を管理する管理装置とを含むシステムである。管理装置は、プロセッサを備える。プロセッサは、需要機器での買電電力の使用を制限した後に、蓄電装置に蓄えられた残容量が所定値以下である場合に、蓄電装置へ充電するよう制御する。
【０００７】
このような構成によれば、施設に設けられる蓄電装置と異なる電力の需要機器での買電電力の使用を制限した後に、蓄電装置に蓄えられた残容量が所定値以下である場合に、蓄電装置へ充電される。その結果、施設における買電電力のピークカットに備えてより多くの電力を蓄電装置に蓄えることが可能な蓄電システムを提供することができる。
【０００８】
プロセッサは、施設において買電電力のピークカットが必要である場合に、需要機器での買電電力の使用を制限するよう制御するようにしてもよい。
【０００９】
このような構成によれば、施設における買電電力のピークカットに備えてより多くの電力を蓄電装置に、より確実に蓄えることができる。
【００１０】
プロセッサは、需要機器での買電電力の使用を制限した後に、需要機器での電力需要が所定第１電力未満である場合、かつ、蓄電装置に蓄えられた残容量が所定値以下である場合に、蓄電装置へ充電するよう制御するようにしてもよい。
（【００１１】以降は省略されています）
