特許ウォッチ

公開番号2025087504
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202204
出願日2023-11-29
発明の名称樹脂組成物、フィルム及びディスプレイデバイス
出願人太陽ホールディングス株式会社
代理人個人,個人,個人
主分類C08L 79/08 20060101AFI20250603BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】良好なリジリエンスを維持しつつ、低い黄色度を有するフィルムを提供可能な樹脂組成物を提供する。
【解決手段】ポリアミドイミド樹脂及びポリアミド樹脂から選ばれる1種以上の樹脂(A)、繊維状アルミナフィラー(B)、ならびにメチロール基及びアルコキシメチル基から選ばれる1種以上の官能基を2個以上含む架橋剤(C)を含む、樹脂組成物。
【選択図】図1
特許請求の範囲【請求項１】
ポリアミドイミド樹脂及びポリアミド樹脂から選ばれる１種以上の樹脂（Ａ）、
繊維状アルミナフィラー（Ｂ）、ならびに
メチロール基及びアルコキシメチル基から選ばれる１種以上の官能基を２個以上含む架橋剤（Ｃ）を含む、
樹脂組成物。
続きを表示（約 530 文字）【請求項２】
前記（Ａ）成分が、ポリアミドイミド樹脂である、請求項１記載の樹脂組成物。
【請求項３】
前記（Ｂ）成分が、べーマイト形又は擬べーマイト形のアルミナフィラーである、請求項１記載の樹脂組成物。
【請求項４】
前記（Ｃ）成分が、メラミン骨格を有する架橋剤又はベンゾグアナミン骨格を有する架橋剤である、請求項１記載の樹脂組成物。
【請求項５】
前記（Ａ）成分１００質量部に対して、前記（Ｂ）成分が１～５０質量部であり、前記（Ｃ）成分が０．１～５０質量部である、請求項１記載の樹脂組成物。
【請求項６】
請求項１～５のいずれか一項記載の樹脂組成物を用いてなるフィルム。
【請求項７】
下記式（１）によるＲが、０．９３～２．００ＭＰａである、請求項６記載のフィルム。
Ｒ＝α・ε／２（１）
式中、αは降伏強度（単位：ＭＰａ）であり、εは降伏ひずみである。
【請求項８】
イエローインデックスが、０以上３．０以下である、請求項６記載のフィルム。
【請求項９】
請求項６に記載のフィルムを備えた、ディスプレイデバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物、フィルム及びディスプレイデバイスに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
フォルダブルデバイスは、スマートフォンやタブレット等の携帯情報端末の携帯性をさらに高めるため、最近注目を集めている。このようなフォルダブルデバイスを構成するディスプレイに用いられるカバーウィンドウ等の部材としては、従来、ガラスが用いられていた。しかしながら、ガラスは剛直な材料であり、柔軟性の点から、ポリマーを用いたフィルムが用いられている。
【０００３】
ポリマーフィルムには、柔軟性のみならず、優れた機械特性及び優れた光学的特性を備えることが求められている。このような要求に応えるため、例えば、特許文献１では、樹脂成分と繊維状アルミナフィラーを含む樹脂組成物であって、前記樹脂成分は、イミド構造とアミド構造を有する樹脂を含み、前記繊維状アルミナフィラーは、樹脂組成物中において、平均繊維径が４～３０ｎｍで、かつ平均繊維長が２００～４，０００ｎｍの状態で分散されている樹脂組成物からなるポリマーフィルムが提案されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２１／２２１１１８号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ポリマーフィルムには、フォルダブルデバイスで想定されている繰り返し折り畳んだり、折り畳んだ状態で長時間保持したりした場合にも、フィルム表面に圧迫痕や屈曲痕（以下、「折り畳み痕」）が生じ難いことが求められている。
この点、特開２０２２－１３５８７６号公報では、ポリイミドフィルムの外力による物理的変形に対する復元力の改善のため、フィルムのリジリエンスを制御することが開示されている。特許文献１のポリマーフィルムは機械特性に優れるものの、リジリエンスの点で改善の余地があった。
【０００６】
また、ディスプレイに用いられるポリマー材料としては無色透明性、特に黄色度が低いことも要求される。
そのため、折り畳み痕が生じることを抑制可能とするためにリジリエンスが大きく、かつ黄色度も低いポリマーフィルムが求められている。
【課題を解決するための手段】
【０００７】

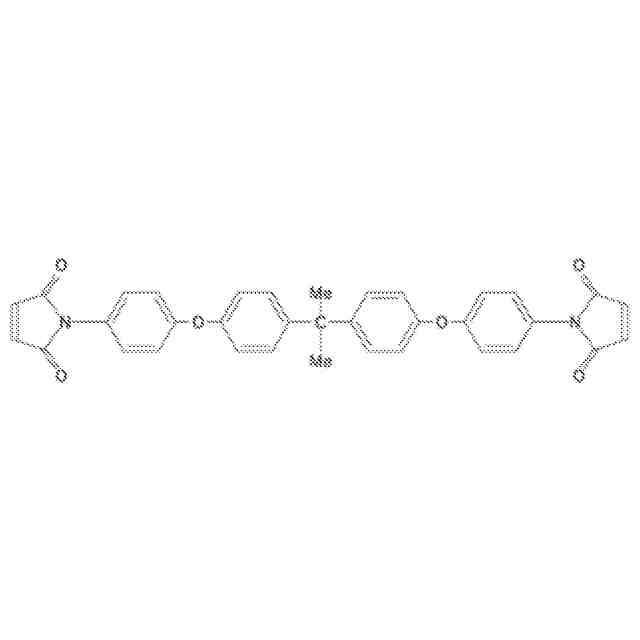

本発明者らは、上記課題を解決するため鋭意検討し、ポリアミドイミド樹脂及びポリアミド樹脂から選ばれる１種以上の樹脂を含む、樹脂組成物に、熱反応性架橋剤を配合することによって当該樹脂組成物を用いて得られるフィルムのリジリエンスを向上可能なことを見出した。しかしながら、樹脂組成物がさらに繊維状アルミナフィラーを含む場合には、熱反応性架橋剤の種類によっては当該樹脂組成物を用いて得られるフィルムの黄色度が大きく増大してしまう場合があった。本発明者らは、黄色度低減のためさらに鋭意検討し、熱反応性架橋剤としてメチロール基及びアルコキシメチル基から選ばれる１種以上の官能基を２個以上含む架橋剤を配合することによって、当該樹脂組成物を用いて得られるフィルムが、良好なリジリエンスを維持しつつ、低い黄色度を有することを見出し、本発明を完成させた。
【０００８】
本発明の要旨構成は、以下のとおりである。
［１］ポリアミドイミド樹脂及びポリアミド樹脂から選ばれる１種以上の樹脂（Ａ）、
繊維状アルミナフィラー（Ｂ）、ならびに
メチロール基及びアルコキシメチル基から選ばれる１種以上の官能基を２個以上含む架橋剤（Ｃ）を含む、
樹脂組成物。
［２］前記（Ａ）成分が、ポリアミドイミド樹脂である、［１］の樹脂組成物。
［３］前記（Ｂ）成分が、べーマイト形又は擬べーマイト形のアルミナフィラーである、［１］又は［２］の樹脂組成物。

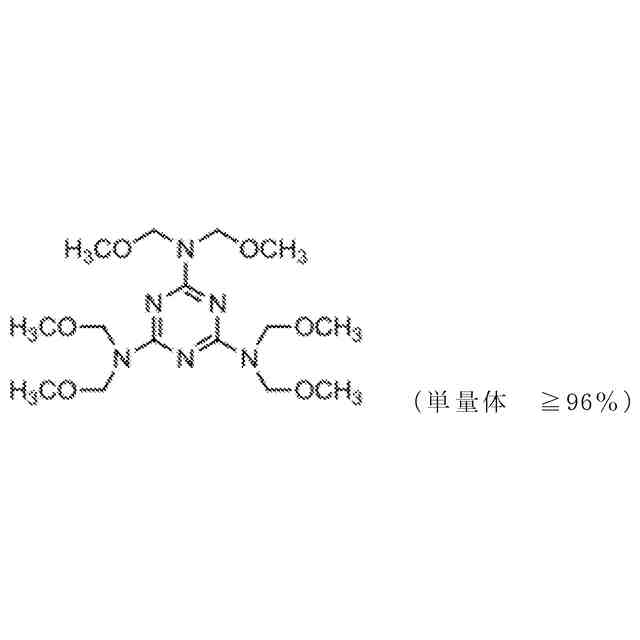

［４］前記（Ｃ）成分が、メラミン骨格を有する架橋剤又はベンゾグアナミン骨格を有する架橋剤である、［１］～［３］のいずれかの樹脂組成物。
［５］前記（Ａ）成分１００質量部に対して、前記（Ｂ）成分が１～５０質量部であり、前記（Ｃ）成分が０．１～５０質量部である、［１］～［４］のいずれかの樹脂組成物。
［６］［１］～［５］のいずれかの樹脂組成物を用いてなるフィルム。
［７］下記式（１）によるＲが、０．９３～２．００ＭＰａである、［６］のフィルム。
Ｒ＝α・ε／２（１）
式中、αは降伏強度（単位：ＭＰａ）であり、εは降伏ひずみである。
［８］イエローインデックスが、０以上３．０以下である、［６］又は［７］のフィルム。
［９］［６］～［８］のいずれかのフィルムを備えた、ディスプレイデバイス。
【発明の効果】
【０００９】
本発明の樹脂組成物によれば、良好なリジリエンスを維持しつつ、低い黄色度を有するフィルムが提供される。このフィルムは、繰り返し折り畳んだり、折り畳んだ状態で長時間保持したりしても、折り畳み痕が生じ難いものであることが期待される。
【図面の簡単な説明】
【００１０】

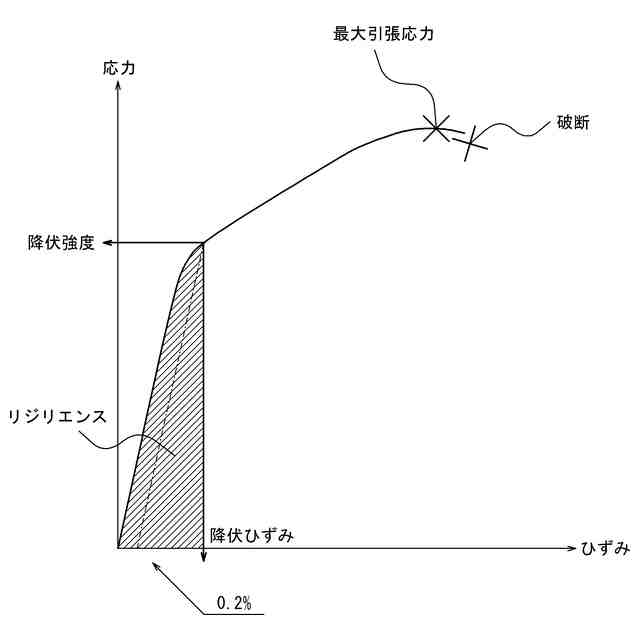

フィルムに加えられた応力とこの応力に対するフィルムのひずみとの関係を示す曲線のイメージ図である。
【発明を実施するための形態】

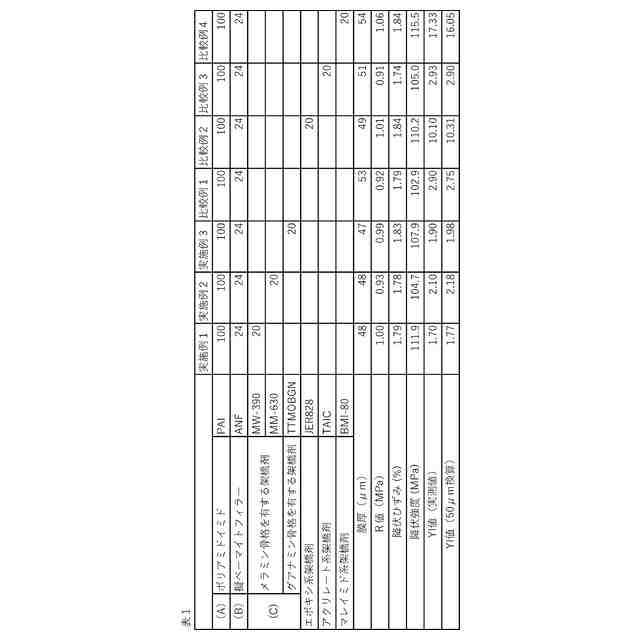

（【００１１】以降は省略されています）

関連特許
