特許ウォッチ

公開番号2025087502
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202202
出願日2023-11-29
発明の名称樹脂組成物、フィルム及びディスプレイデバイス
出願人太陽ホールディングス株式会社
代理人個人,個人,個人
主分類C08L 79/08 20060101AFI20250603BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】リジリエンスが大きいフィルムを提供可能なフィルム用樹脂組成物を提供する。
【解決手段】ポリアミドイミド樹脂及びポリアミド樹脂から選ばれる1種以上の樹脂と熱反応性架橋剤とを含む、樹脂組成物。
【選択図】図1
特許請求の範囲【請求項１】
ポリアミドイミド樹脂及びポリアミド樹脂から選ばれる１種以上の樹脂と熱反応性架橋剤とを含む、樹脂組成物。
続きを表示（約 410 文字）【請求項２】
前記樹脂がポリアミドイミド樹脂である、請求項１記載の樹脂組成物。
【請求項３】
前記熱反応性架橋剤が、メチロール基、アルコキシメチル基、マレイミド基、エポキシ基、アリル基及びアルコキシシリル基から選ばれる熱反応性基を有する、請求項１記載の樹脂組成物。
【請求項４】
前記樹脂１００質量部に対して、前記熱反応性架橋剤が１～５０質量部である、請求項１記載の樹脂組成物。
【請求項５】
請求項１～４のいずれか一項記載の樹脂組成物を用いてなるフィルム。
【請求項６】
下記式（１）によるＲが、０．９１～２．００ＭＰａである、請求項５記載のフィルム。
Ｒ＝α・ε／２（１）
式中、αは降伏強度（単位：ＭＰａ）であり、εは降伏ひずみである。
【請求項７】
請求項５に記載のフィルムを備えた、ディスプレイデバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物、フィルム及びディスプレイデバイスに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
フォルダブルデバイスは、スマートフォンやタブレット等の携帯情報端末の携帯性をさらに高めるため、最近注目を集めている。このようなフォルダブルデバイスを構成するディスプレイに用いられるカバーウィンドウ等の部材としては、従来、ガラスが用いられていた。しかしながら、ガラスは剛直な材料であり、柔軟性の点から、ポリマーを用いたフィルムが検討されている。
【０００３】
例えば、特許文献１では、特定の構造単位を有する芳香族ポリアミドイミドフィルムが提案されている。また、特許文献２では、特定の構造単位を有するポリイミドフィルムが提案されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２２／０７１４４３号公報
特開２０２２－１３５８７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
フォルダブルデバイスは、デバイスを繰り返し折り畳んだり、折り畳んだ状態で長時間保持したりすることが想定されており、ディスプレイに使用されるポリマーフィルムには、そのような使用をした場合に、デバイスのディスプレイ表面に圧迫痕や屈曲痕（以下、「折り畳み痕」）が生じ難いことが求められている。
【０００６】
この点、特許文献１のポリアミドイミドフィルムは、改善の余地があった。一方、特許文献２のポリイミドフィルムは、外力による物理的変形に対する復元力の改善を目的とし、そのためにフィルムのリジリエンスを制御するものであるが、高価なポリイミドからなる。そのため、折り畳み痕が生じることを抑制可能とするためにリジリエンスが大きく、ポリイミド以外の樹脂を使用したフィルムが求められている。
【課題を解決するための手段】
【０００７】
本発明の発明者らは、ポリアミドフィルム及びポリアミドイミドフィルムについて検討を進め、これらのフィルムの成形にあたり、熱反応性架橋剤を使用することによって、フィルムのリジリエンスを大きくすることが可能になることを見出し、本発明を完成させた。
【０００８】
本発明の要旨構成は、以下のとおりである。
［１］ポリアミドイミド樹脂及びポリアミド樹脂から選ばれる１種以上の樹脂と熱反応性架橋剤とを含む、樹脂組成物。
［２］前記樹脂がポリアミドイミド樹脂である、［１］の樹脂組成物。
［３］前記熱反応性架橋剤が、メチロール基、アルコキシメチル基、マレイミド基、エポキシ基、アリル基及びアルコキシシリル基から選ばれる熱反応性基を有する、［１］又は［２］の樹脂組成物。
［４］前記樹脂１００質量部に対して、前記熱反応性架橋剤が１～５０質量部である、［１］～［３］のいずれかの樹脂組成物。
［５］［１］～［４］のいずれかの樹脂組成物を用いてなるフィルム。
［６］下記式（１）によるＲが、０．９１～２．００ＭＰａである、［５］のフィルム。
Ｒ＝α・ε／２（１）
式中、αは降伏強度（単位：ＭＰａ）であり、εは降伏ひずみである。
［７］［５］のフィルムを備えた、ディスプレイデバイス。
【発明の効果】
【０００９】
本発明の樹脂組成物によれば、リジリエンスが大きいフィルムが提供され、このフィルムは、繰り返し折り畳んだり、折り畳んだ状態で長時間保持したりしても、折り畳み痕が生じ難いものであることが期待される。
【図面の簡単な説明】
【００１０】

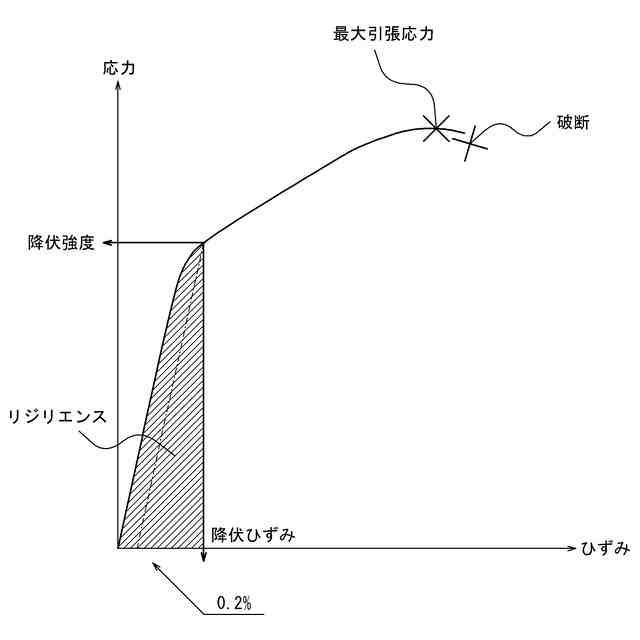

フィルムに加えられた応力とこの応力に対するフィルムのひずみとの関係を示す曲線のイメージ図である。
【発明を実施するための形態】

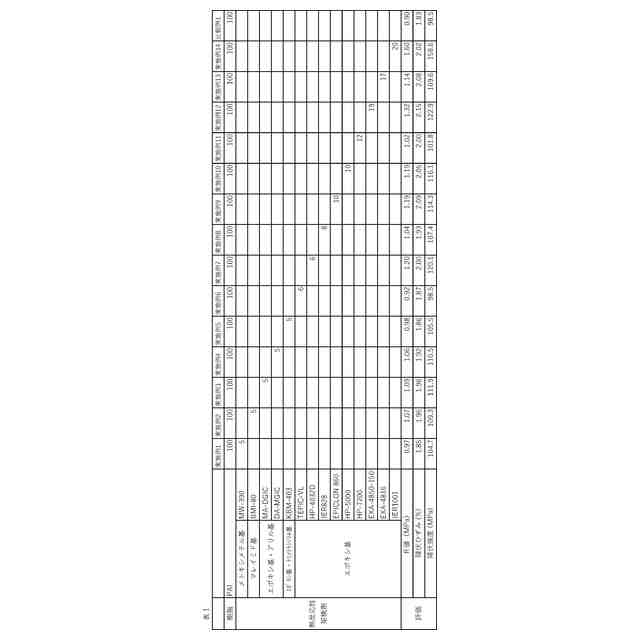

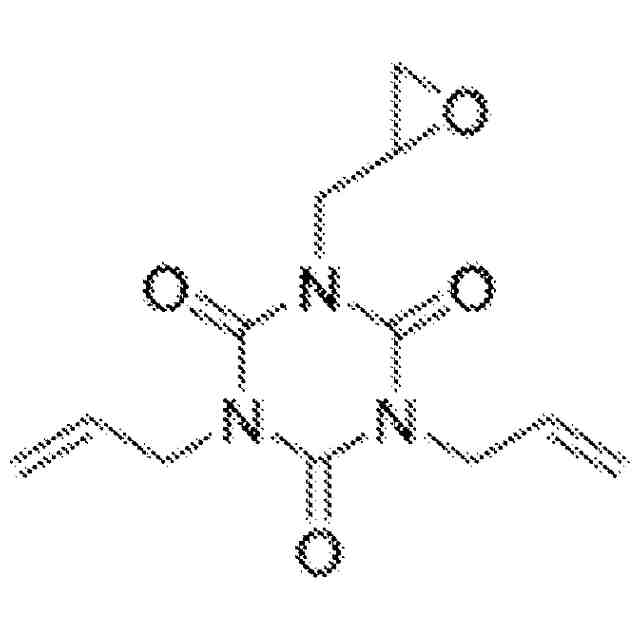

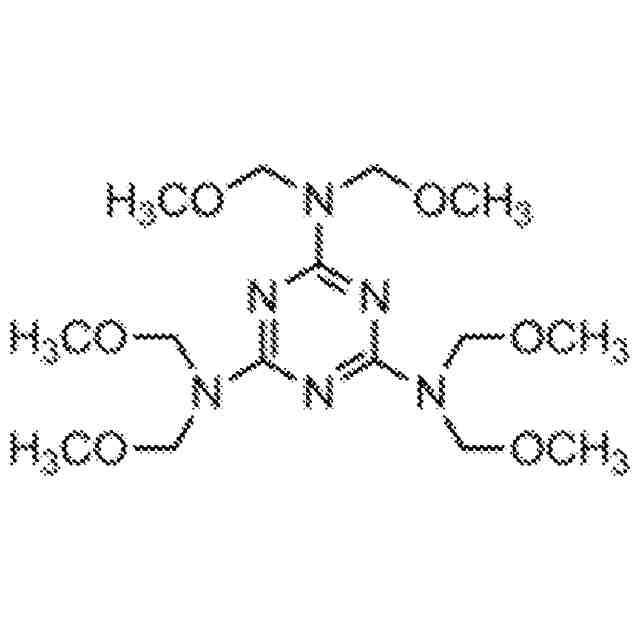

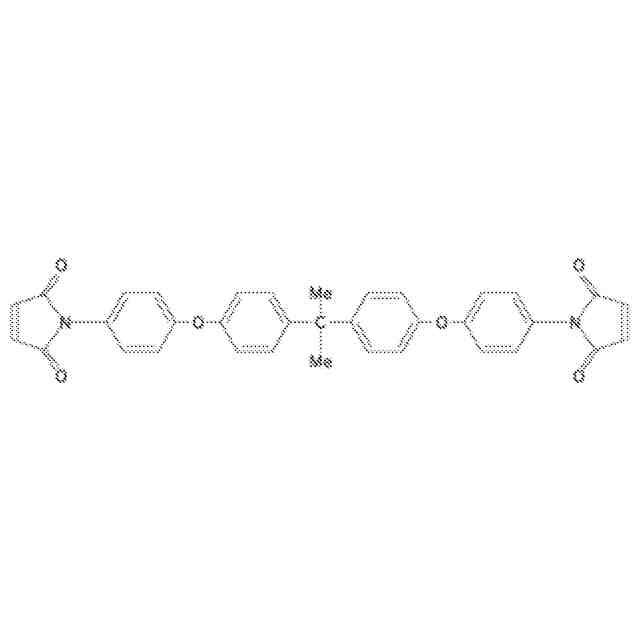

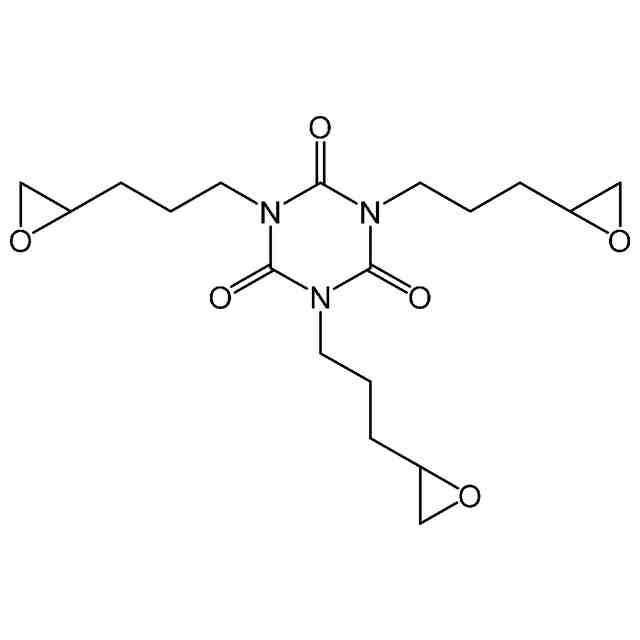

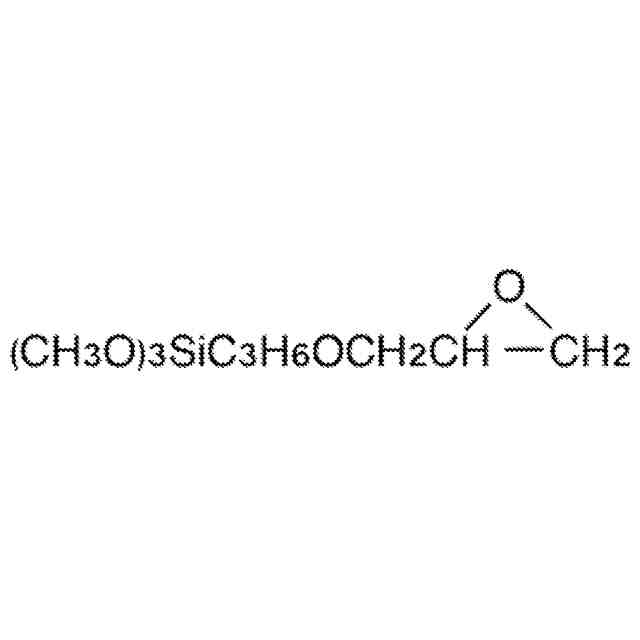

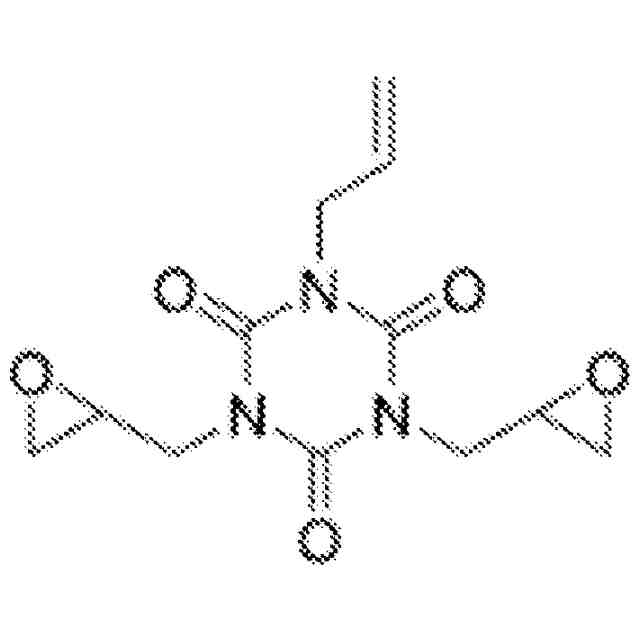

（【００１１】以降は省略されています）

関連特許
