特許ウォッチ

公開番号2025087365
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201961
出願日2023-11-29
発明の名称分散剤、分散体及びインク組成物、並びにこれらの製造方法
出願人日信化学工業株式会社
代理人弁理士法人英明国際特許事務所
主分類C09D 17/00 20060101AFI20250603BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】本発明は、少ない添加量でも分散染料や顔料を分散させることができ、更には、濡れ性を発揮できる分散剤、再分散性を発揮できる分散体及びこれらを用いたインク組成物、並びにこれらの製造方法を提供することを目的とする。
【解決手段】本発明は、(A)重量平均分子量1,000～50,000のスチレン-エチレンオキシ基含有(メタ)アクリル酸系共重合体であって、(a1)スチレンの含有量が1～40質量%である共重合体を含有し、且つ、界面活性剤の含有量が0.1質量%未満であることを特徴とする分散剤、分散体及びインク組成物、並びにこれらの製造方法を提供する。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）重量平均分子量１，０００～５０，０００のスチレン－エチレンオキシ基含有（メタ）アクリル酸系共重合体であって、（ａ１）スチレンの含有量が１～４０質量％である共重合体を含有し、且つ、界面活性剤の含有量が０．１質量％未満であることを特徴とする分散剤。
続きを表示（約 710 文字）【請求項２】
上記（Ａ）成分が、下記（ａ１）～（ａ３）、
（ａ１）スチレン：１～４０質量％

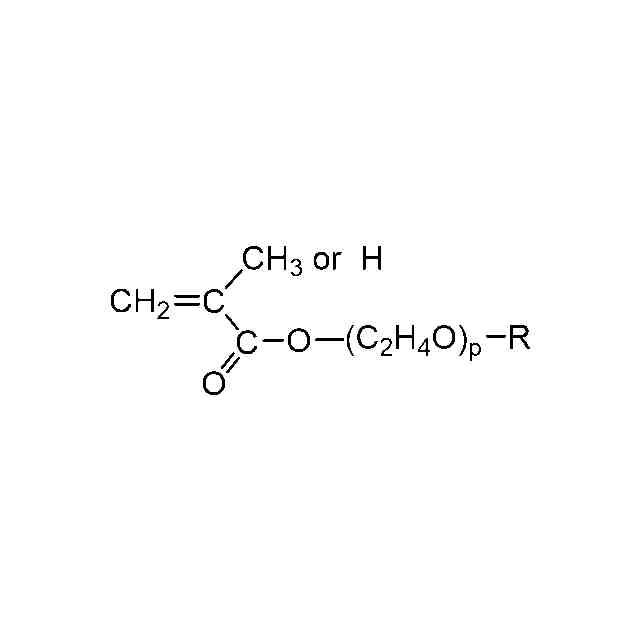

（ａ２）エチレンオキシ基含有（メタ）アクリル酸アルキルエステル単量体：１～５９質量％
（ａ３）（ａ１）～（ａ２）以外の単量体：１～９８質量％
の重合物である請求項１記載の分散剤。
【請求項３】
上記（ａ３）成分の単量体が、少なくとも１個の官能基を含有するラジカル重合性単量体を含む請求項２記載の分散剤。
【請求項４】
上記（Ａ）成分が、オクタノール／水分配係数が－５．０以上０以下の塩基性化合物との中和物である請求項１又は２記載の分散剤。
【請求項５】
アセチレン系界面活性剤を含有しない請求項１又は２記載の分散剤。
【請求項６】
分散染料又は顔料の水性溶媒分散用である請求項１又は２記載の分散剤。
【請求項７】
分散剤と、分散染料及び／又は顔料と、水性溶媒とを含有し、上記分散剤が請求項１又は２記載の分散剤であることを特徴とする分散体。
【請求項８】
請求項７記載の分散体を含有することを特徴とするインク組成物。
【請求項９】
上記（Ａ）成分が、オクタノール／水分配係数が－５．０以上０以下の塩基性化合物との中和工程を含むことを特徴とする請求項１又は２記載の分散剤の製造方法。
【請求項１０】
請求項１又は２記載の分散剤と、分散染料及び／又は顔料と、水性溶媒とを混合分散する工程とを含むことを特徴とする分散体の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、分散染料や顔料を分散させるために用いられる分散剤、分散体及びインク組成物、並びにこれらの製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、分散染料や顔料はインクの着色剤として使用されている。分散染料や顔料をインクに使用する場合は、微粒子化した分散染料や顔料を水に分散させる必要がある。しかしながら、分散染料や顔料は水に不溶であるため、分散染料や顔料を分散状態にして、長期間安定に保つことが重要となる。
【０００３】
さらに、分散染料や顔料のように水に不溶な着色剤を含有するインクは、何らかの要因により含有する水分を失って乾燥状態になると顔料の分散状態が壊れ、顔料の凝集が生じるという欠点があった。このように一度凝集したインク中の分散染料や顔料は、水等の液媒体を加えても再び分散状態に戻すことができない状態となる（再分散性が悪い）ため、その改善が強く求められている。
【０００４】
インクの分散剤としては、従来よりノニオン性界面活性剤、アニオン性界面活性剤、高分子界面活性剤等が提案されている。例えば、特許文献１や特許文献２には、アセチレン基を含有するノニオン系界面活性剤は顔料分散剤として有用であることが開示されている。しかしながら、アセチレン基を含有するノニオン系界面活性剤は、インクの浸透性と抑泡性には優れているものの、他の分散剤と比較して分散に時間を要するなど分散能力は劣り、再分散効果も期待できない。
【０００５】
顔料の再分散を容易にする方法としては、例えば、特許文献３では顔料の粒子表面をシランカップリング剤や特定の分散剤で被覆することで、顔料同士の直接的な接触や、強い凝集・密着を抑制する方法が提案されている。
【０００６】
また、特許文献４や特許文献５では、アクリル系のポリマーを用いた顔料分散体がインクの再分散性を高めることが開示されているが、顔料水分散液中のポリマーを架橋する必要や、リビングラジカル重合をする必要があるなどその工程は複雑であった。そのため、より容易に再分散効果が期待できる分散剤の開発が望まれている。
【０００７】
さらに、特許文献６では、疎水性単量体とアクリル系単量体、スルホン酸基を有する親水性ビニル単量体を有する分散樹脂を開示しているが、疎水性単量体の割合が高いため、水系インクでは分散効果を発揮できない場合もある。
【０００８】
特許文献７では、スチレン－（メタ）アクリル酸系共重合体と特定のアセチレングリコール系化合物とを併用したインクジェットインクが高品位で安定した記録性能があり、インクの保存安定性を維持しつつ、布帛表面への印字濃度を高くすることができることを開示しているが、乾燥後の再分散性については明示されていない。
【０００９】
また、本発明者らの発明として、スチレン－エチレンオキシ基含有（メタ）アクリル酸系共重合体とアセチレン系界面活性剤とを併用した分散剤に係る発明について先に出願を行っている（特願２０２２－１５５７３８号）。この分散剤は再分散性を発揮し得るが、２成分の併用によってその効果が発揮されるため、スチレン－エチレンオキシ基含有（メタ）アクリル酸系共重合体については更なる改良の余地があった。
【先行技術文献】
【特許文献】
【００１０】
特開２０００－２９０５７８号公報
特開２００２－０２０６７３号公報
国際公開第２０１３／００８６９１号
特開２０１９－２１０３８９号公報
特開２０１９－０１４８７９号公報
特開２０２２－０５２９９４号公報
国際公開第２０１４／１２９３２３号
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）

関連特許
