公開番号2025087211
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201713
出願日2023-11-29
発明の名称電子機器
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類H01Q 1/22 20060101AFI20250603BHJP(基本的電気素子)
要約【課題】アンテナ感度を向上させる。
【解決手段】電子機器は、平板状の回路基板と、回路基板に設けられ、回路基板の板面に平行な第1方向に延びるアンテナパターンを有するアンテナ部と、少なくとも一部が回路基板の接地面を介してアンテナ部に電気的に接続されているフレーム部材であって、板面に垂直な方向から見て回路基板と少なくとも一部が重なる主フレームと、主フレームに繋がり回路基板の側方において板面に略垂直な方向へ延びる導電性のサイドフレームと、を有するフレーム部材と、を備え、アンテナ部と、サイドフレームと、を有する複合アンテナによって所望波長の電波の送信及び受信の少なくとも一方を行うように構成される。
【選択図】図7
特許請求の範囲【請求項１】
平板状の回路基板と、
前記回路基板に設けられ、前記回路基板の板面に平行な第１方向に延びるアンテナパターンを有するアンテナ部と、
少なくとも一部が前記回路基板の接地面を介して前記アンテナ部に電気的に接続されているフレーム部材であって、前記板面に垂直な方向から見て前記回路基板と少なくとも一部が重なる主フレームと、前記主フレームに繋がり前記回路基板の側方において前記板面に略垂直な方向へ延びる導電性のサイドフレームと、を有するフレーム部材と、を備え、
前記アンテナ部と、前記サイドフレームと、を有する複合アンテナによって所望波長の電波の送信及び受信の少なくとも一方を行うように構成される、
電子機器。
続きを表示（約 1,000 文字）【請求項２】
前記サイドフレームは、前記第１方向に垂直かつ前記板面に平行な第２方向から見て前記アンテナパターンと交差する位置に設けられている、
請求項１に記載の電子機器。
【請求項３】
前記回路基板の前記主フレーム側とは反対側の面である第１面の少なくとも一部を覆うカバー部材であって、前記サイドフレームと係合する係合部を有するカバー部材を備える、
請求項１に記載の電子機器。
【請求項４】
前記フレーム部材は、前記回路基板の側方に位置する複数の前記サイドフレームを有し、
前記複数のサイドフレームのうち１つのサイドフレームが、前記第１方向に垂直かつ前記板面に平行な第２方向から見て前記アンテナパターンと対向かつ交差する位置に設けられている、
請求項３に記載の電子機器。
【請求項５】
前記アンテナパターンは、前記回路基板の周縁部に位置しており、
前記複数のサイドフレームのうち１つのサイドフレームと前記アンテナパターンとの間には導電性部材を設けられていない、
請求項４に記載の電子機器。
【請求項６】
前記複数のサイドフレームのうち１つのサイドフレームは、略矩形状である、
請求項４に記載の電子機器。
【請求項７】
前記カバー部材は、前記回路基板の外周に沿って略等間隔に設けられた複数の前記係合部を有し、
前記フレーム部材は、前記複数の係合部に対応する位置に前記複数のサイドフレームを有する、
請求項４に記載の電子機器。
【請求項８】
前記複数のサイドフレームの各々には、切り欠き部又は開口部が設けられており、
前記カバー部材は、前記切り欠き部又は前記開口部に係合する突起状の前記複数の係合部を有する、
請求項７に記載の電子機器。
【請求項９】
前記フレーム部材は、前記主フレームから前記回路基板に向かって延び、前記回路基板に設けられた前記接地面に電気的に接続されている接続フレームを有する、
請求項１に記載の電子機器。
【請求項１０】
前記アンテナ部から、前記回路基板と前記接続フレームとの接続位置を経由して前記サイドフレームの先端に至る導通経路が、前記アンテナ部により送信又は受信される電波の波長の１／４倍に略相当する長さとなっている、
請求項９に記載の電子機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、携帯型の電子機器において外部と通信を行うためのアンテナを当該電子機器の内部に配置する技術がある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２４１３９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、小型の電子機器では、設計上の制約によりアンテナを配置できる領域が限られることが多い。このため、所望のアンテナ感度を実現できるような理想的なアンテナを設けることが困難であり、アンテナ感度が低くなりやすいという課題がある。
【０００５】
本発明は、アンテナ感度を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係る電子機器は、
平板状の回路基板と、
前記回路基板に設けられ、前記回路基板の板面に平行な第１方向に延びるアンテナパターンを有するアンテナ部と、
少なくとも一部が前記回路基板の接地面を介して前記アンテナ部に電気的に接続されているフレーム部材であって、前記板面に垂直な方向から見て前記回路基板と少なくとも一部が重なる主フレームと、前記主フレームに繋がり前記回路基板の側方において前記板面に略垂直な方向へ延びる導電性のサイドフレームと、を有するフレーム部材と、を備え、
前記アンテナ部と、前記サイドフレームと、を有する複合アンテナによって所望波長の電波の送信及び受信の少なくとも一方を行うように構成される。
【発明の効果】
【０００７】
本発明によれば、アンテナ感度を向上させることができる。
【図面の簡単な説明】
【０００８】
電子時計の外観を示す図である。
モジュールの斜視図である。

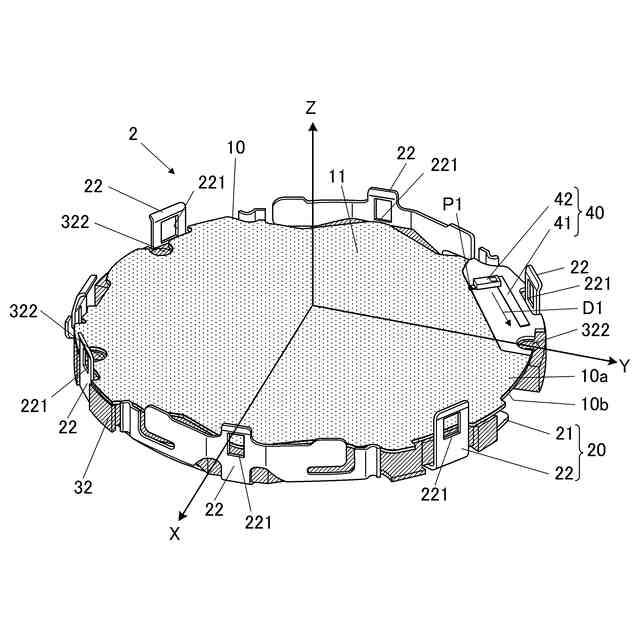

カバー部材及び表示部を取り除いた状態のモジュールを示す図である。

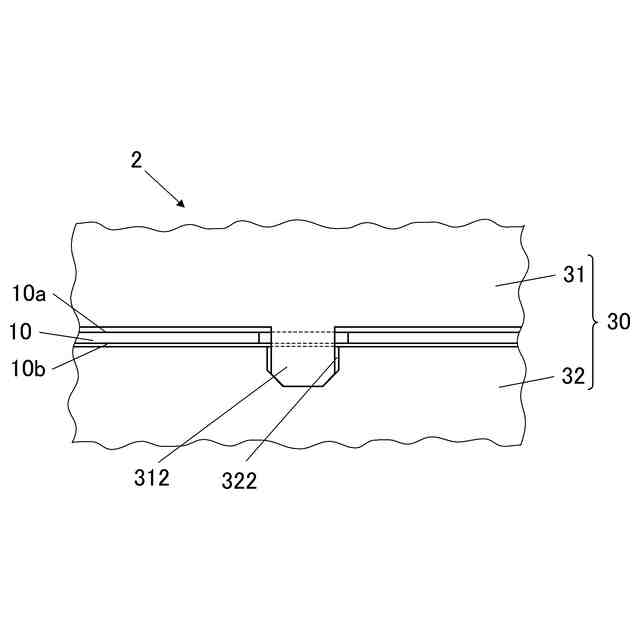

凹部を通る位置におけるモジュールの断面を示す図である。

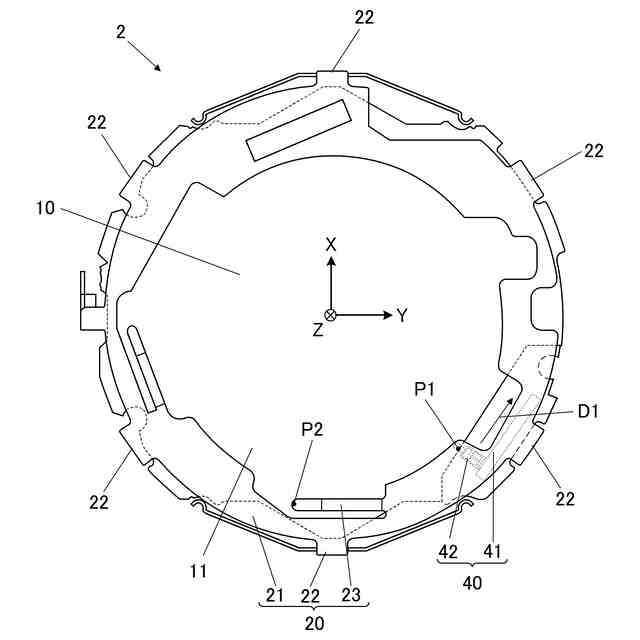

回路基板及びフレーム部材を－Ｚ方向から見た平面図である。

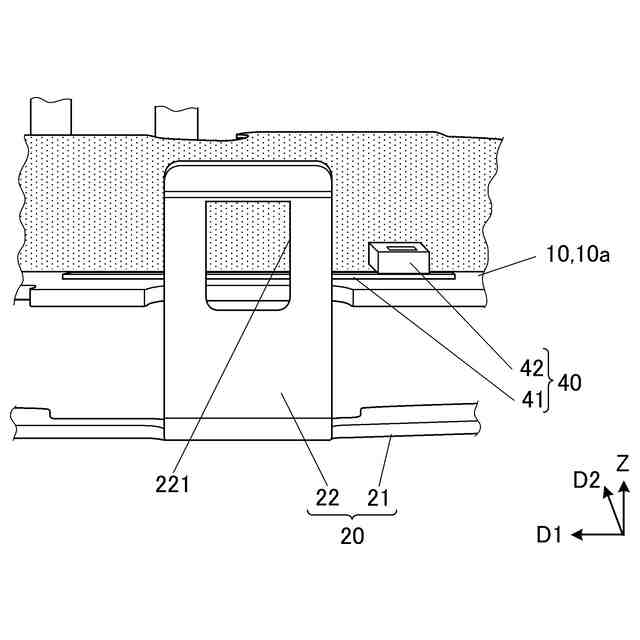

アンテナパターン及びサイドフレームの位置関係を示す図である。

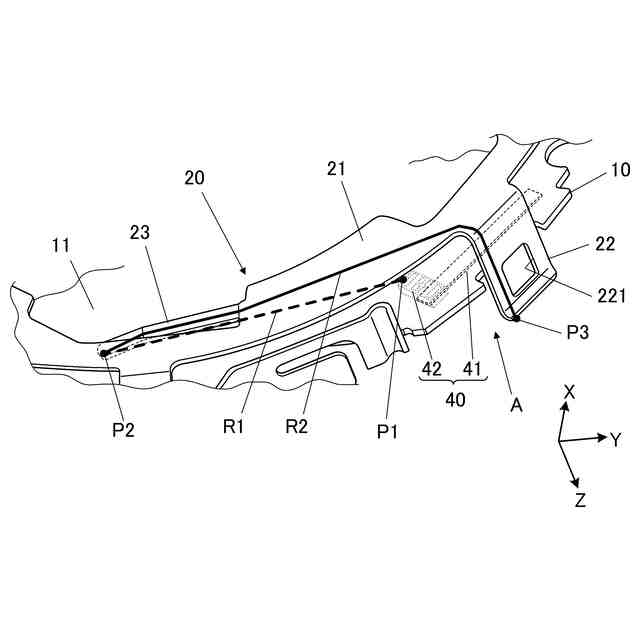

回路基板及びフレーム部材のうちアンテナ部の周囲の斜視図である。

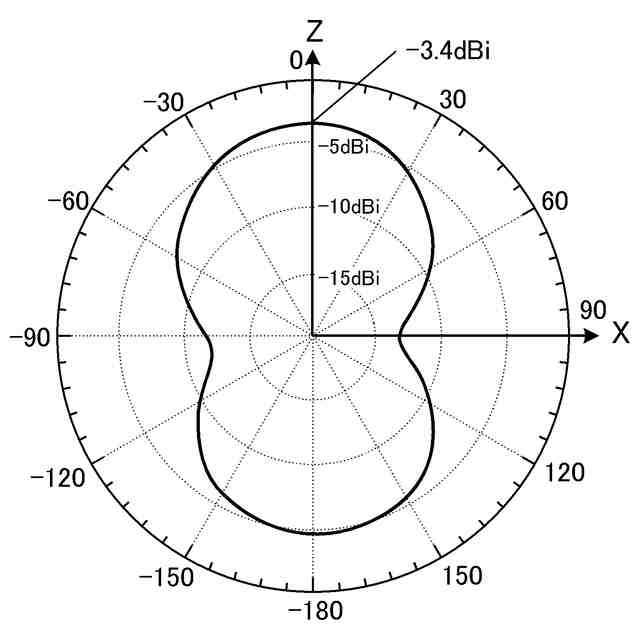

本実施形態の複合アンテナの利得分布を数値計算した結果を示す図である。
本実施形態の複合アンテナの利得分布を数値計算した結果を示す図である。
複合アンテナを有しない比較例の電子時計におけるアンテナの利得分布を数値計算した結果を示す図である。
複合アンテナを有しない比較例の電子時計におけるアンテナの利得分布を数値計算した結果を示す図である。
【発明を実施するための形態】
【０００９】

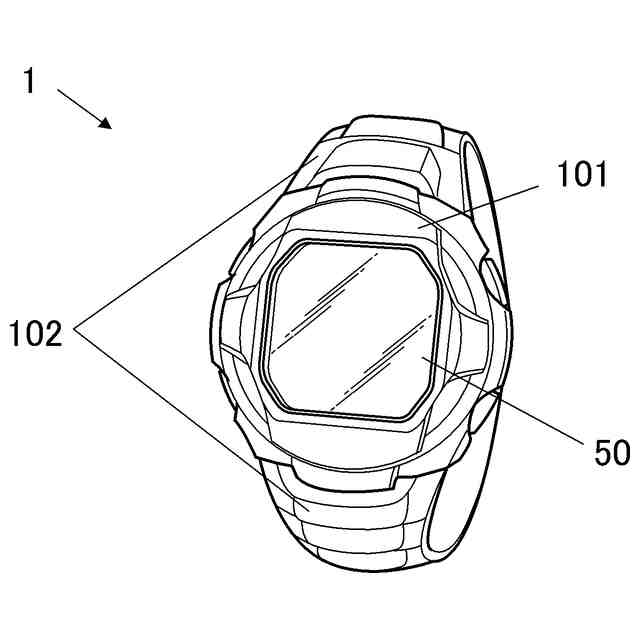

以下、本発明の実施の形態を図面に基づいて説明する。図１は、電子時計１の外観を示す図である。電子時計１（電子機器）は、表示部５０等を有するモジュール２（図２参照）が内部に格納された筐体１０１と、筐体１０１に取り付けられた２本のバンド１０２とを備える。電子時計１は、バンド１０２を手首に巻き回すことでユーザの手首に装着されて用いられる腕時計である。筐体１０１のうち表示部５０の表示面側は透明な風防ガラスとなっており、風防ガラスを通して表示部５０の表示を視認することができる。電子時計１は、表示部５０において、時刻及び日付等の情報を表示する。
【００１０】

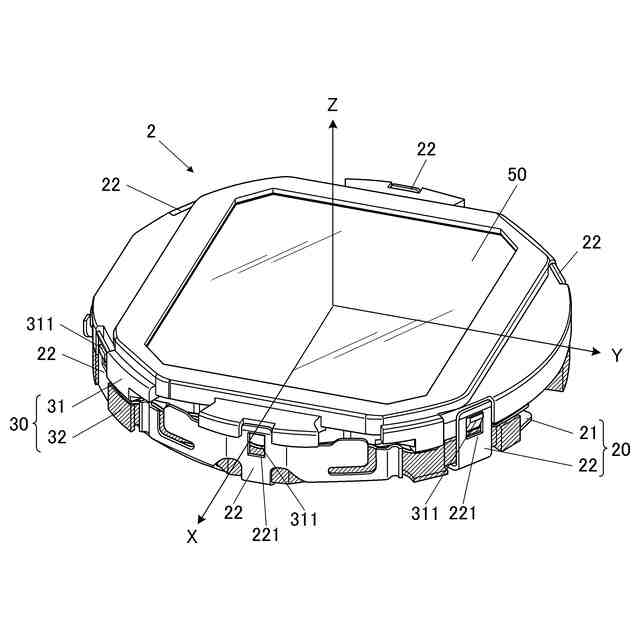

図２は、モジュール２の斜視図である。モジュール２は、表示部５０と、平板状の回路基板１０（図３参照）と、回路基板１０を収納するハウジング３０と、ハウジング３０を外側から押さえるフレーム部材２０と、を備える。モジュール２と筐体１０１との隙間に、当該隙間を埋める樹脂等の中枠部が設けられていてもよい。以下では、表示部５０の表示面の中心を原点とするＸＹＺ直交座標系により方向を表す。表示部５０の表示面の法線方向をＺ軸（＋Ｚ方向）とし、表示面に平行な２軸をＸ軸及びＹ軸とする。以下では、ＸＹ平面における方位を、表示部５０に正対したときのアナログ時計における各時（１時～１２時）の方向を用いて「Ｎ時方向」と記す。３時方向を＋Ｘ方向、１２時方向を＋Ｙ方向とする。また、任意の部材について、その部材の＋Ｚ方向側を上側、－Ｚ方向側を下側と記す。
（【００１１】以降は省略されています）
