公開番号2025086621
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200717
出願日2023-11-28
発明の名称電池の製造方法、及び、電池
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類H01M 50/627 20210101AFI20250602BHJP(基本的電気素子)
要約【課題】電池の注液孔から電解液を注液する際に変形や破損が生じることを抑制する。
【解決手段】電極に対して電解液を注入するための注液孔32と、注液孔32に通じる挿入孔33と、を有し、挿入孔33は複数の電極が積層された方向に沿った方向に延びる孔である。

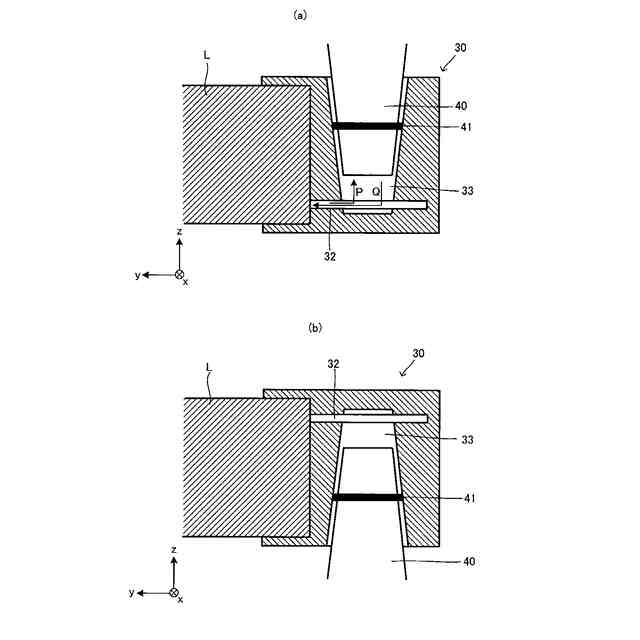

【選択図】図5
特許請求の範囲【請求項1】
複数の電極が積層された電池の製造方法であって、
前記電極に対して前記電解液を注入する注液孔に通じる挿入孔を介して前記電解液を供給する注液工程を有し、
前記挿入孔は前記複数の電極が積層された方向に沿った方向に延びており、前記挿入孔に電解液を注入する装置を挿入して前記電解液を前記注液孔に供給する、
電池の製造方法。
続きを表示(約 190 文字)【請求項2】
複数の電極が積層された電池であって、
前記電極に対して電解液を注入するための注液孔と、
前記注液孔に通じる挿入孔と、を有し、
前記挿入孔は前記挿入孔は前記複数の電極が積層された方向に沿った方向に延びる孔である、
電池。
【請求項3】
前記挿入孔は前記注液孔に向けて径が小さくなる円錐台形状である、請求項2に記載の電池。

発明の詳細な説明【技術分野】
【0001】
本開示は、電池の製造方法、及び、電池に関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
特許文献1にはバイポーラ電池の端部に射出成型で注液口が設けられたことが開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2018-120718号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】

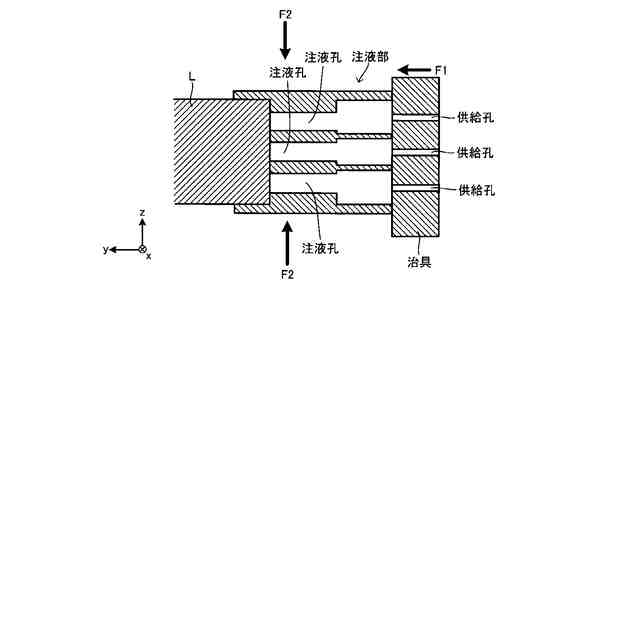

注液口からの電解液の注液の際に、シール性を確保するために注液口を囲うように形成された注液枠に押圧力を加えると電極に対して負荷がかかり変形等を生じることがある。これを回避するため注液枠を拘束するような力をさらに加えると注液枠に力がかかりすぎ、注液枠に破損や変形が生じる虞がある。
【0005】
そこで本開示は、電池の注液孔から電解液を注液をする際に変形や破損が生じることを抑制することができる電池の製造方法を提供することを目的とする。また、そのための電池を提供する。
【課題を解決するための手段】
【0006】
詳細は後で説明するが、発明者は鋭意検討の結果、電解液の注液時における電解液のシール性を確保するために、注液の際に電池の積層方向と交差する方向から押圧するため、電極に変形等が生じることが懸念されることから、注液の際に当該方向とは異なる方向から押圧することでシール性を確保することを着想し、そのための手段を具体化した。
【0007】
本願は、複数の電極が積層された電池の製造方法であって、電極に対して電解液を注入する注液孔に通じる挿入孔を介して電解液を供給する注液工程を有し、挿入孔は複数の電極が積層された方向に沿った方向に延びており、挿入孔に電解液を注入する装置を挿入して電解液を注液孔に供給する、電池の製造方法を開示する。
【0008】
また、本願は、複数の電極が積層された電池であって、電極に対して電解液を注入するための注液孔と、注液孔に通じる挿入孔と、を有し、挿入孔は複数の電極が積層された方向に沿った方向に延びる孔である、電池を開示する。
【0009】
挿入孔は注液孔に向けて径が小さくなる円錐台形状としてもよい。
【発明の効果】
【0010】
本開示によれば、電解液を注入する際にシール性を確保するために電極を押圧するような力を加える必要がないことから、電極の変形や破損の発生を抑制することができる。また、電極の変形や破損を抑制するために注液部に他の力(例えば拘束力)を与える必要もないため注液部についても変形や破損の発生を抑制することができる。
【図面の簡単な説明】
(【0011】以降は省略されています)
