特許ウォッチ

公開番号2025086597
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200686
出願日2023-11-28
発明の名称樹脂組成物及びその製造方法
出願人三菱ケミカル株式会社
代理人個人,個人,個人,個人
主分類C08L 29/04 20060101AFI20250602BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】透明性に優れた樹脂組成物を提供するとともに、樹脂組成物の製造方法を提供することを目的とする。
【解決手段】エチレン-ビニルアルコール系共重合体(A)及び無機層状化合物(B)を含有する樹脂組成物であって、下記測定方法により測定される内部ヘイズが15%以下である、樹脂組成物。
測定方法:前記内部ヘイズは、前記樹脂組成物からなる厚み30μmのフィルムを、JIS K7136に準拠して測定される。
【選択図】なし
特許請求の範囲【請求項１】
エチレン－ビニルアルコール系共重合体（Ａ）及び無機層状化合物（Ｂ）を含有する樹脂組成物であって、下記測定方法により測定される内部ヘイズが１５％以下である、樹脂組成物。
測定方法：前記内部ヘイズは、前記樹脂組成物からなる厚み３０μｍのフィルムを、ＪＩＳＫ７１３６に準拠して測定される。
続きを表示（約 440 文字）【請求項２】
前記無機層状化合物（Ｂ）がカオリン鉱物である、請求項１記載の樹脂組成物。
【請求項３】
前記樹脂組成物に金属化合物（Ｃ）をさらに含有する、請求項１記載の樹脂組成物。
【請求項４】
前記金属化合物（Ｃ）がアルカリ土類金属塩である、請求項３記載の樹脂組成物。
【請求項５】
前記金属化合物（Ｃ）が炭酸塩である、請求項３記載の樹脂組成物。
【請求項６】
請求項１～５のいずれか１項に記載の樹脂組成物を製造する方法であって、
前記エチレン－ビニルアルコール系共重合体（Ａ）と無機層状化合物（Ｂ）の水分散液とを押出機で混合する工程を含み、前記押出機の分散液圧入部付近のバレル温度が、分散液圧入部付近以外のバレル温度よりも低い、樹脂組成物の製造方法。
【請求項７】
前記分散液圧入部付近のバレル温度が、バレル内最大温度よりも８０℃以上低い、請求項６記載の樹脂組成物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エチレン－ビニルアルコール系共重合体（以下、「ＥＶＯＨ」と称することがある）と無機層状化合物とを含有する樹脂組成物、及びその製造方法に関し、さらに詳しくは、透明性に優れる樹脂組成物及びその製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ＥＶＯＨは、透明性、帯電防止性、耐久性、耐溶剤性、ガスバリア性、保香性等に優れており、また、溶融成形可能な熱可塑性樹脂であり、食品包装等、種々の包装材料用途に用いられている。
【０００３】
かかるＥＶＯＨに、無機化合物を配合することで、各種特性を改善されることが知られており、ＥＶＯＨと無機化合物とを含有する樹脂組成物の生産性及び加工性を良好にさせる方法が検討されている。
【０００４】
例えば、特許文献１では、押出機に含水率が５質量％未満のＥＶＯＨを導入して、前記押出機内で、温度２３０℃にてＥＶＯＨを溶融状態にした後、無機化合物の水分散液を配合して、押出機のスクリュー式サイドフィーダーを駆動しながら溶融混練することによって、サイドフィーダーからの樹脂組成物の漏出を抑制しながら水蒸気を排出し、含水率が５質量％未満で、結晶化度が３６％以上である樹脂組成物を得る方法が提案されている。
【０００５】
特許文献２では、押出機にＥＶＯＨ及び炭酸塩を導入し、前記押出機内で、温度２３０℃にてＥＶＯＨを溶融状態にした後、無機層状化合物の水分散液を配合して、混練することによって、樹脂組成物を得る方法が提案されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０１６／０８８８６２号
国際公開第２０１８／１６４１４６号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、ＥＶＯＨと無機層状化合物とを含有する樹脂組成物は、成形後のフィルムにおける透明性が劣る（ヘイズが上昇する）傾向がある。そのため、特許文献１、２に記載のＥＶＯＨと無機化合物とを含む樹脂組成物の透明性には改善の余地があった。
【０００８】
そこで、このような背景下において、本発明では、透明性に優れたＥＶＯＨと無機層状化合物とを含有する樹脂組成物を提供するとともに、樹脂組成物の製造方法を提供することを目的とするものである。
【課題を解決するための手段】
【０００９】
しかるに本発明者は、かかる事情に鑑み鋭意研究を重ねた結果、ＥＶＯＨと無機層状化合物とを含有する樹脂組成物の製造過程において、押出機の分散液圧入部付近のバレル温度のみを下げることにより、樹脂組成物の透明性を改善できることを見出し、本発明を完成するに至った。
【００１０】
すなわち、本発明は、以下の態様を有する。
［１］エチレン－ビニルアルコール系共重合体（Ａ）及び無機層状化合物（Ｂ）を含有する樹脂組成物であって、下記測定方法により測定される内部ヘイズが１５％以下である、樹脂組成物。
測定方法：前記内部ヘイズは、前記樹脂組成物からなる厚み３０μｍのフィルムを、ＪＩＳＫ７１３６に準拠して測定される。
［２］前記無機層状化合物（Ｂ）がカオリン鉱物である、［１］記載の樹脂組成物。
［３］前記樹脂組成物に金属化合物（Ｃ）をさらに含有する、［１］又は［２］記載の樹脂組成物。
［４］前記金属化合物（Ｃ）がアルカリ土類金属塩である、［３］記載の樹脂組成物。
［５］前記金属化合物（Ｃ）が炭酸塩である、［３］又は［４］記載の樹脂組成物。
［６］［１］～［５］のいずれかに記載の樹脂組成物を製造する方法であって、

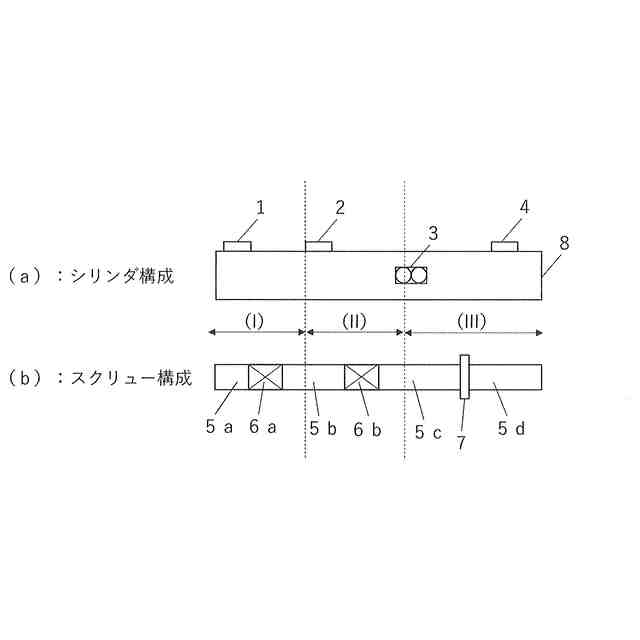

前記エチレン－ビニルアルコール系共重合体（Ａ）と無機層状化合物（Ｂ）の水分散液とを押出機で混合する工程を含み、前記押出機の分散液圧入部付近のバレル温度が、分散液圧入部付近以外のバレル温度よりも低い、樹脂組成物の製造方法。

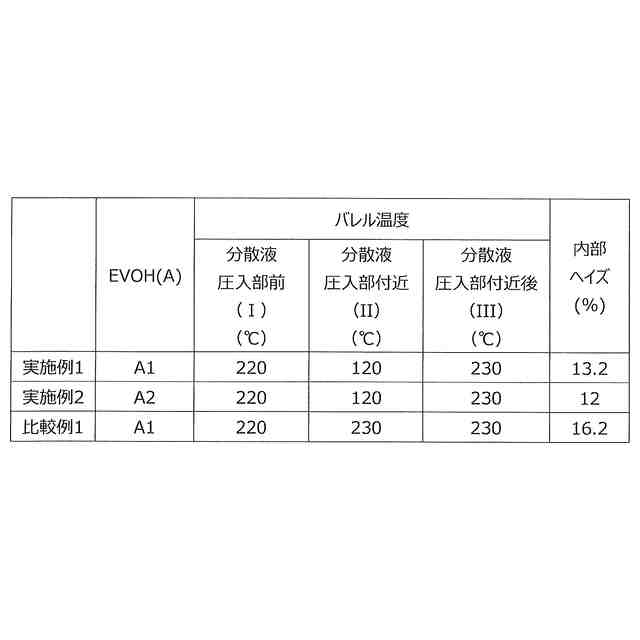

［７］前記分散液圧入部付近のバレル温度が、バレル内最大温度よりも８０℃以上低い、［６］記載の樹脂組成物の製造方法。
【発明の効果】
（【００１１】以降は省略されています）

関連特許
