公開番号
2025085074
公報種別
公開特許公報(A)
公開日
2025-06-04
出願番号
2024197372
出願日
2024-11-12
発明の名称
表示パネル
出願人
三星ディスプレイ株式會社
,
Samsung Display Co.,Ltd.
代理人
個人
主分類
H10K
50/826 20230101AFI20250528BHJP()
要約
【課題】コンタクト信頼性が向上された表示パネルを提供する。

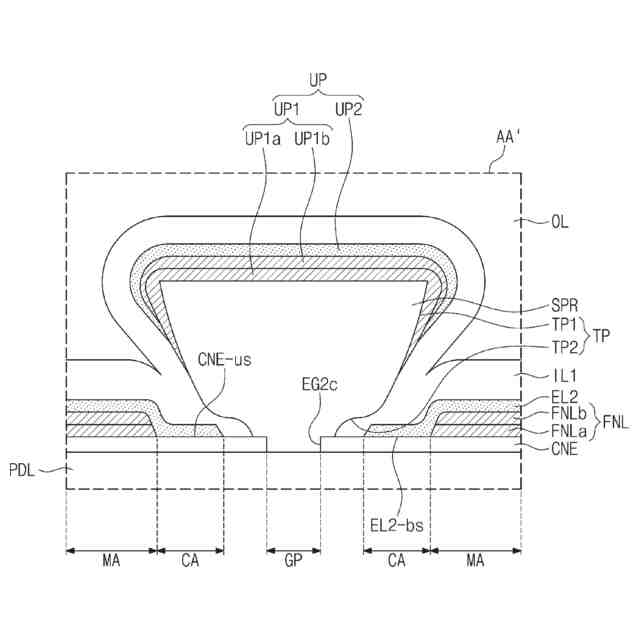

【解決手段】本発明の一実施例による表示パネルは、画素駆動部を含む駆動素子層と、前記駆動素子層の上に配置され、第1電極と、前記第1電極の上に配置され、少なくとも発光層を含む中間層と、前記中間層の上に配置される第2電極とを含む発光素子と、前記駆動素子層の上に配置され、前記第1電極の少なくとも一部分を露出される開口が定義される画素定義膜と、前記画素定義膜の上に配置され、前記画素駆動部及び前記第2電極と電気的に連結される連結電極と、前記画素定義膜の上に配置されるセパレータと、を含む。前記セパレータに隣接したコンタクト領域において、前記第2電極の下面は前記連結電極の上面と接触する。
【選択図】図6
特許請求の範囲
【請求項1】

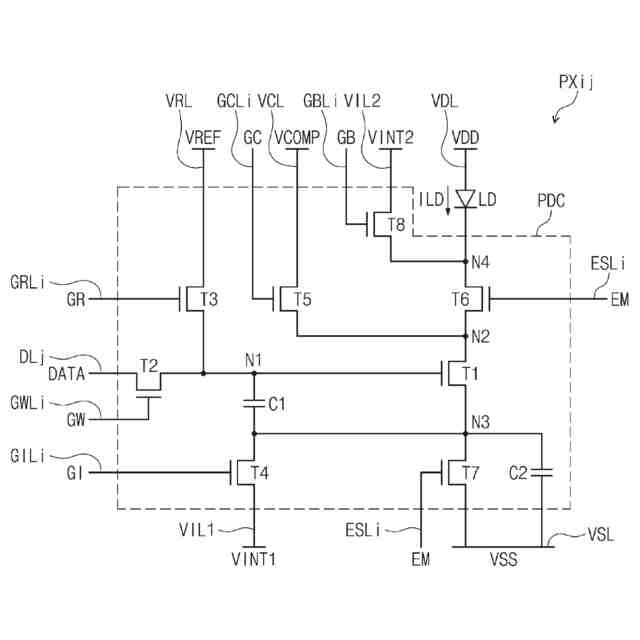

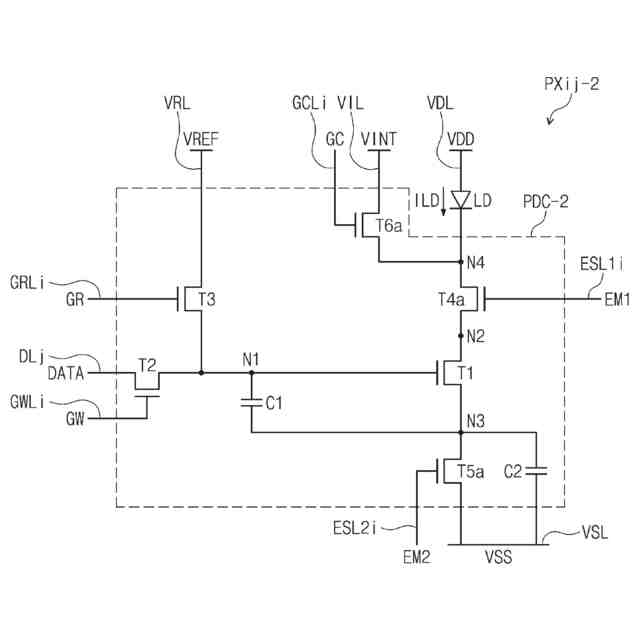

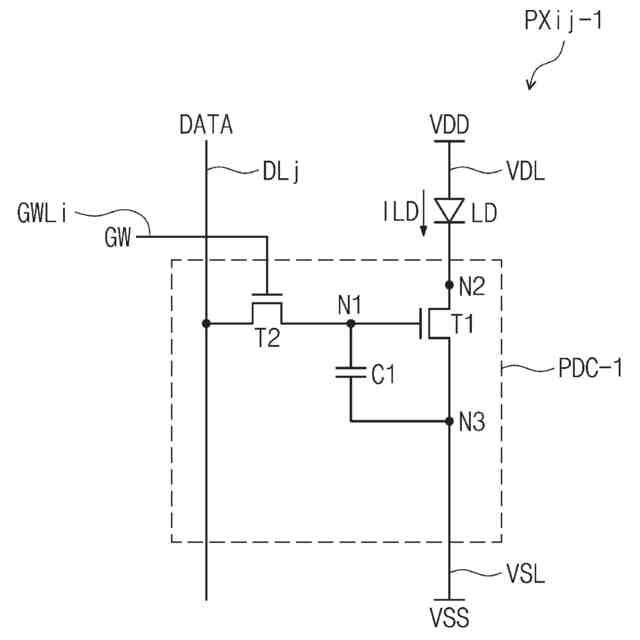

画素駆動部を含む駆動素子層と、
前記駆動素子層の上に配置され、第1電極と、前記第1電極の上に配置され、少なくとも発光層を含む中間層と、前記中間層の上に配置される第2電極とを含む発光素子と、
前記駆動素子層の上に配置され、前記第1電極の少なくとも一部分を露出される開口が定義される画素定義膜と、
前記画素定義膜の上に配置され、前記画素駆動部及び前記第2電極と電気的に連結される連結電極と、
前記画素定義膜の上に配置されるセパレータと、を含み、
前記セパレータに隣接したコンタクト領域において、前記第2電極の下面は前記連結電極の上面と接触する表示パネル。
続きを表示(約 740 文字)
【請求項2】
前記中間層は機能層を更に含み、
前記機能層は前記第1電極の上に配置される第1中間機能層と、前記発光層の上に配置される第2中間機能層とを含み、前記発光層は前記第1中間機能層と前記第2中間機能層との間に配置される請求項1に記載の表示パネル。
【請求項3】
前記セパレータの上に配置され、前記機能層と同じ物質を含む第1ダミー層と、
前記第1ダミー層の上に配置され、前記第2電極と同じ物質を含む第2ダミー層と、を更に含む請求項2に記載の表示パネル。
【請求項4】
前記連結電極は前記第2ダミー層と接触しない請求項3に記載の表示パネル。
【請求項5】
前記連結電極は前記開口を囲む環状を有する請求項1に記載の表示パネル。
【請求項6】
前記コンタクト領域は前記開口の少なくとも一部を囲む請求項1に記載の表示パネル。
【請求項7】
前記連結電極は第1エッジと、前記第1エッジを囲む第2エッジとを含むが、前記第2エッジは前記セパレータと重畳する請求項1に記載の表示パネル。
【請求項8】
前記セパレータは、前記画素定義膜の上面に対してなすテーパ角度が互いに異なる第1側面と第2側面とを含む請求項1に記載の表示パネル。
【請求項9】
前記連結電極の一部は前記セパレータによってカバーされる請求項1に記載の表示パネル。
【請求項10】
前記連結電極は、
前記コンタクト領域に配置される第1連結部分と、
前記セパレータの側面に配置される第2連結部分と、を含む請求項1に記載の表示パネル。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】

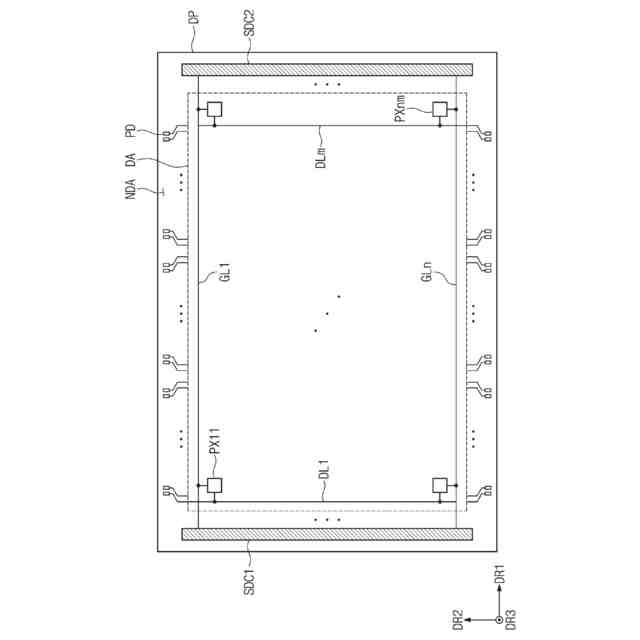

本発明は、コンタクト信頼性が向上された表示パネルに関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】

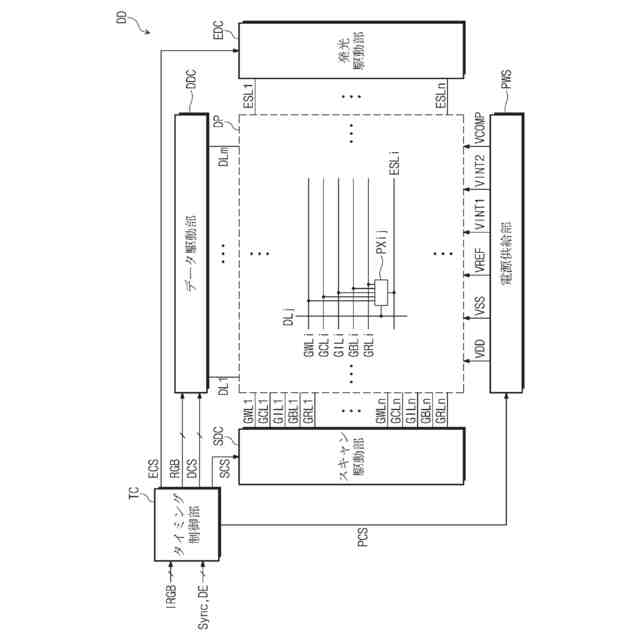

テレビ、携帯電話、タブレット、コンピュータ、ナビゲーション、ゲーム機などのようなマルチメディア電子装置は映像を表示するための表示パネルを備える。表示パネルは発光素子と発光素子を駆動するための回路とを含む。表示パネルに含まれる発光素子は回路から印加された電圧によって光を発光し、映像を生成する。表示パネルの信頼性を向上させるために発光素子及び回路の連結に関する研究が進められている。
【先行技術文献】
【特許文献】
【0003】
米国特許出願公開第2022/0165818号明細書
韓国公開特許第10-2022-0025965号公報
韓国公開特許第10-2022-0000605号公報
中国特許第112861636号明細書
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明はコンタクト信頼性が向上された表示パネルを提供することを一目的とする。
【課題を解決するための手段】
【0005】
本発明の一実施例による表示パネルは、画素駆動部を含む駆動素子層と、前記駆動素子層の上に配置され、第1電極と、前記第1電極の上に配置され、少なくとも発光層を含む中間層と、前記中間層の上に配置される第2電極とを含む発光素子と、前記駆動素子層の上に配置され、前記第1電極の少なくとも一部分を露出される開口が定義される画素定義膜と、前記画素定義膜の上に配置され、前記画素駆動部及び前記第2電極と電気的に連結される連結電極と、前記画素定義膜の上に配置されるセパレータと、を含む。前記セパレータに隣接したコンタクト領域において、前記第2電極の下面は前記連結電極の上面と接触する。
【0006】
前記中間層は機能層を更に含み得る。前記機能層は前記第1電極の上に配置される第1中間機能層と、前記発光層の上に配置される第2中間機能層とを含み、前記発光層は前記第1中間機能層と前記第2中間機能層との間に配置され得る。
【0007】
本発明の一実施例による表示パネルは、前記セパレータの上に配置され、前記機能層と同じ物質を含む第1ダミー層と、前記第1ダミー層の上に配置され、前記第2電極と同じ物質を含む第2ダミー層と、を更に含み得る。
【0008】
前記第2連結電極は前記第2ダミー層と接触しないのであり得る。
【0009】

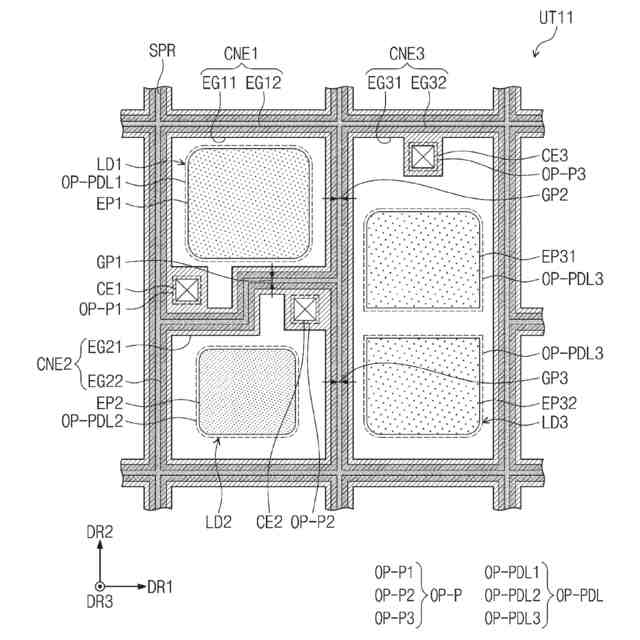

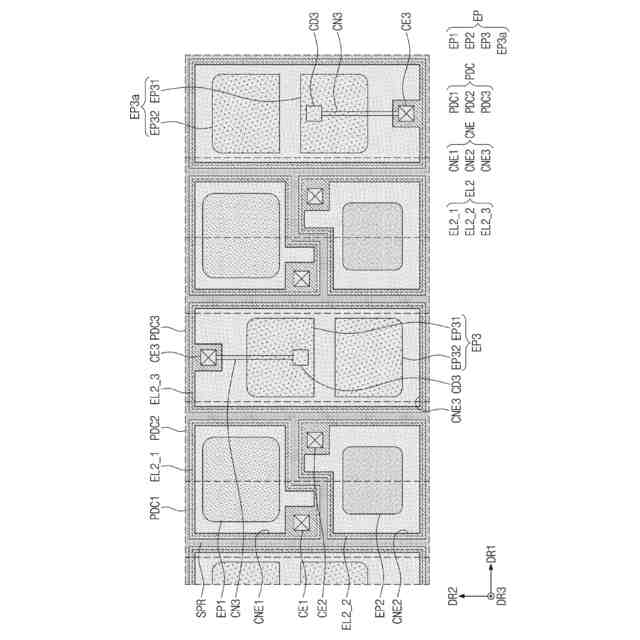

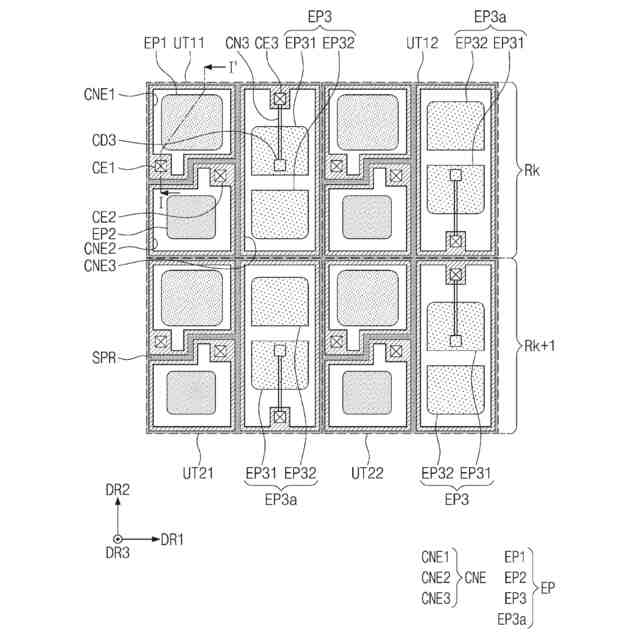

前記連結電極は前記開口を囲む環状を有し得る。
【0010】
前記コンタクト領域は前記開口の少なくとも一部を囲み得る。
(【0011】以降は省略されています)
